FH19 รีเลย์อุตสาหกรรม

ในด้านระบบอัตโนมัติทางอุตสาหกรรม การควบคุมพลังงาน และการออกแบบอุปกรณ์ขนาดกะทัดรัด การเพิ่มประสิทธิภาพพื้นที่และความน่าเชื่อถือเป็นสิ่งที่ต้องดำเนินการอย่างต่อเนื่อง รีเลย์ซีรีส์ FH19 ถือกำเนิดขึ้นเพื่อตอบสนองความต้องการหลักเหล่านี้ เนื่องจากรีเลย์ PCB บางเฉียบที่มีความหนาเพียง 5 มม. จึงประสบความสำเร็จในการผสานรวมประสิทธิภาพสูง อายุการใช้งานยาวนาน และความสามารถในการติดตั้งที่มีความหนาแน่นสูง ทำให้เป็นตัวเลือกที่เหมาะสำหรับวิศวกรในสถานการณ์ที่มีพื้นที่จำกัด บทความนี้จะสำรวจคุณสมบัติการออกแบบ ประโยชน์ทางเทคนิค และการใช้งานที่หลากหลายของ FH19 โดยนำเสนอการเลือกอย่างละเอียดและคำแนะนำการใช้งาน

การออกแบบที่ก้าวล้ำและข้อได้เปรียบทางโครงสร้าง

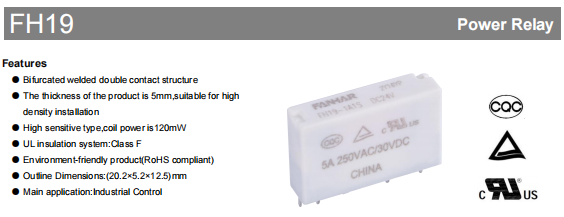

โครงสร้างทางกายภาพที่กะทัดรัดมาก

FH19 มีขนาด 20.2×5.2×12.5 มม. รูปทรงเพรียวบาง — โดยเฉพาะความหนา 5 มม. — ช่วยให้สามารถวางซ้อนในแนวตั้งหรือเค้าโครงที่มีความหนาแน่นสูงในการกำหนดค่าแบบเคียงข้างกัน ซึ่งช่วยประหยัดพื้นที่ PCB ได้อย่างมาก การใช้งานขนาดกะทัดรัด เช่น มาเธอร์บอร์ดควบคุมทางอุตสาหกรรม โมดูล PLC อุปกรณ์สื่อสาร และอุปกรณ์อัจฉริยะ เป็นตัวเลือกในอุดมคติสำหรับผลิตภัณฑ์ที่ได้รับการออกแบบอย่างเหมาะสมที่สุดนี้

นวัตกรรมกระบวนการเชื่อมแบบสัมผัสคู่

ใช้การกำหนดค่าหน้าสัมผัสคู่แบบรอยแยกสองทาง การออกแบบนี้ใช้จุดสัมผัสแบบขนานสองจุดเพื่อกระจายกระแส ซึ่งช่วยลดความต้านทานของหน้าสัมผัส และเพิ่มความน่าเชื่อถือและความเสถียรของหน้าสัมผัสอย่างเห็นได้ชัด แม้ว่าจุดสัมผัสจุดหนึ่งจะเสียหายเนื่องจากการสั่นสะเทือนระดับไมโครหรือการปนเปื้อน อีกจุดหนึ่งก็รับประกันความต่อเนื่องของวงจร ซึ่งช่วยเพิ่มความต้านทานความล้มเหลวในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงได้อย่างมาก

การเลือกใช้วัสดุที่เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัย

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ซีรีส์ฉบับเต็มสอดคล้องกับคำสั่ง RoHS ไม่ใช้สารอันตราย และตรงตามแนวโน้มการผลิตที่เป็นมิตรต่อสิ่งแวดล้อมทั่วโลก

วัสดุสัมผัส: ใช้โลหะผสมเงิน-นิกเกิล (AgNi) ซึ่งจะช่วยรักษาสภาพการนำไฟฟ้าที่โดดเด่นของเงิน ในขณะที่การรวมตัวของนิกเกิลช่วยเพิ่มความต้านทานการกัดกร่อนของส่วนโค้งและความทนทานทางกล ดังนั้นจึงช่วยยืดอายุการใช้งานทางไฟฟ้าได้ยาวนานขึ้น

ระบบฉนวน: นำเสนอระบบฉนวน UL Class F (155°C) ทำให้มั่นใจได้ถึงประสิทธิภาพการแยกไฟฟ้าและความปลอดภัยแม้ในสภาพแวดล้อมที่มีอุณหภูมิสูง

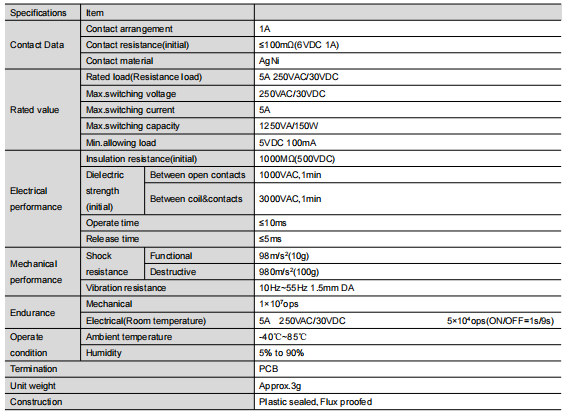

การวิเคราะห์เชิงลึกของพารามิเตอร์ประสิทธิภาพหลัก

ประสิทธิภาพทางไฟฟ้า: การสลับที่เสถียร เชื่อถือได้ และทรงพลัง

โหลดพิกัด: 5A @ 250VAC / 30VDC

สูงสุด กำลังไฟฟ้าสลับ: 1250VA / 150W

ความต้านทานต่อการสัมผัส: ≤100mΩ (เริ่มต้น)

ความต้านทานของฉนวน: ≥1000MΩ (500VDC)

ความเป็นฉนวน: 3000 VAC เป็นเวลา 1 นาที (ระหว่างหน้าสัมผัสแบบเปิดและระหว่างขดลวดและหน้าสัมผัส)

ใช้งาน/ปล่อยเวลา: ≤10ms / ≤5ms

ความทนทานทางกลและสิ่งแวดล้อม: สร้างขึ้นเพื่อสภาพแวดล้อมทางอุตสาหกรรม

อายุการใช้งานของกลไก: สามารถดำเนินการได้ถึง 10 ล้านครั้ง เหมาะสำหรับการสลับบ่อยครั้ง

อายุการใช้งานทางไฟฟ้า:โหลดที่ระบุรับประกันประสิทธิภาพที่เชื่อถือได้ (ดู "เส้นโค้งความทนทาน" ในเอกสารข้อมูล)

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ช่วงอุณหภูมิในการทำงาน -40°C ถึง 85°C และช่วงความชื้น 5% ถึง 90% เหมาะสำหรับสภาพอากาศต่างๆ

ความต้านทานการสั่นสะเทือนและการกระแทก: ความต้านทานการสั่นสะเทือนที่ยอดเยี่ยม (10-55Hz) และการกระแทก (980 ม./วินาที²) เหมาะสำหรับอุปกรณ์ที่มีการสั่นสะเทือนทางกล เช่น เครื่องมือกลและยานพาหนะ

คู่มือการกำหนดค่าและการเลือกคอยล์แบบยืดหยุ่น

FH19 มีกำลังคอยล์สองประเภท นอกจากนี้ยังมีแรงดันไฟฟ้าร่วมแปดตัว สิ่งนี้ทำให้นักออกแบบมีความคล่องตัวอย่างมาก

หมายเหตุสำคัญ: เอกสารข้อมูลระบุคุณลักษณะ "แรงดันไฟฟ้าที่ใช้งาน" และ "แรงดันไฟฟ้าที่ปล่อย" โดยละเอียด การออกแบบ วัสดุ และกระบวนการผลิตของ FH19 เป็นไปตามมาตรฐานความปลอดภัยที่เข้มงวด ตามที่ระบุในใบรับรอง ผู้ใช้สามารถรวมเข้ากับแอปพลิเคชันที่ต้องการการปฏิบัติตามข้อกำหนดในการส่งออกหรือความน่าเชื่อถือเป็นพิเศษได้อย่างปลอดภัย

การเลือกแพ็คเกจ: จับคู่สภาพแวดล้อมการใช้งานของคุณ

FH19 เสนอตัวเลือกแพ็คเกจหลักสองตัวเลือกเพื่อจัดการกับความท้าทายด้านสิ่งแวดล้อมที่แตกต่างกัน:

ประเภทพิสูจน์ฟลักซ์:

คุณลักษณะ: ต้านทานสารตกค้างที่มีฤทธิ์กัดกร่อนเล็กน้อยจากการบัดกรี

แนะนำสำหรับ: รักษาการตั้งค่าภายในให้ถูกสุขลักษณะ รวมถึงอุปกรณ์ศูนย์ข้อมูล สิ่งอำนวยความสะดวกด้านการสื่อสาร และเครื่องมือในห้องปฏิบัติการ

ชนิดซีลพลาสติก:

คุณลักษณะ: โครงสร้างที่ปิดสนิทช่วยป้องกันฝุ่น ความชื้น และก๊าซที่มีฤทธิ์กัดกร่อน (เช่น H₂S, SO₂) เข้าสู่รีเลย์ได้อย่างมีประสิทธิภาพ

แนะนำสำหรับ: พื้นที่อุตสาหกรรม อุปกรณ์กลางแจ้ง สภาพแวดล้อมที่มีก๊าซเคมี เช่น โรงงาน โรงงาน ตู้ควบคุม ระบบสัญญาณไฟจราจร และเครื่องจักรกลการเกษตร

การเลือกบรรจุภัณฑ์ที่ไม่เหมาะสมอาจส่งผลให้เกิดการกัดกร่อนภายใน การเกิดออกซิเดชันของการสัมผัส และความล้มเหลวก่อนเวลาอันควร

สถานการณ์การใช้งานทั่วไป

ด้วยการใช้ประโยชน์จากข้อได้เปรียบที่ครอบคลุม FH19 จึงมีความเป็นเลิศในด้านต่อไปนี้:

ระบบอัตโนมัติทางอุตสาหกรรม: โมดูล PLC I/O, การเชื่อมต่อเซ็นเซอร์, การควบคุมมอเตอร์ขนาดเล็ก

การจัดการพลังงาน: มิเตอร์อัจฉริยะ วงจรควบคุมอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ และโมดูลควบคุมสถานีชาร์จ

ระบบอัตโนมัติในอาคาร: การควบคุมแสงสว่างอัจฉริยะ การควบคุมระบบ HVAC ระบบรักษาความปลอดภัย

อุปกรณ์สื่อสาร: การกำหนดเส้นทางสัญญาณในสวิตช์เครือข่าย เราเตอร์ และอุปกรณ์สถานีฐาน

เครื่องใช้ในบ้านและอุปกรณ์อิเล็กทรอนิกส์: แผงควบคุมสำหรับเครื่องใช้ไฟฟ้าระดับไฮเอนด์ ฮับบ้านอัจฉริยะ

การรับรองความปลอดภัยและการประกันคุณภาพ

FH19 ได้รับการรับรองอันทรงเกียรติทั้งในประเทศและทั่วโลก ซึ่งถือเป็นเครื่องยืนยันคุณภาพและความปลอดภัยที่สำคัญที่สุด

UL / C-UL (สหรัฐอเมริกา/แคนาดา): หมายเลขไฟล์ E475405

TÜV (เยอรมนี): หมายเลขไฟล์ R 50565678

CQC (จีน): ใบรับรองหมายเลข CQC22002370207

การรับรองระบุว่าการออกแบบ วัสดุ และกระบวนการผลิตของ FH19 เป็นไปตามมาตรฐานความปลอดภัยที่เข้มงวด ผู้ใช้สามารถรวมไว้ในแอปพลิเคชันที่จำเป็นต้องปฏิบัติตามข้อกำหนดการส่งออกหรือความน่าเชื่อถือเป็นพิเศษได้อย่างปลอดภัย

สรุปประเด็นสำคัญในการเลือกและการใช้งาน

กำหนดโหลด: ระบุประเภทโหลดของคุณ (ตัวต้านทาน อุปนัย หลอดไฟ) กระแสไฟฟ้า และแรงดันไฟฟ้า เพื่อให้แน่ใจว่าอยู่ภายในช่วงพิกัดของ FH19

เลือกคอยล์: เลือกรุ่นมาตรฐานหรือกำลังสูง และข้อกำหนดแรงดันไฟฟ้าที่เหมาะสมตามแรงดันไฟฟ้าและความต้องการพลังงานของระบบของคุณ

กำหนดบรรจุภัณฑ์: ควรเลือกระหว่าง Flux Proofed หรือ Plastic Sealed โดยขึ้นอยู่กับสภาพแวดล้อมการใช้งาน นี่เป็นสิ่งสำคัญสำหรับการรับประกันความน่าเชื่อถือในระยะยาว

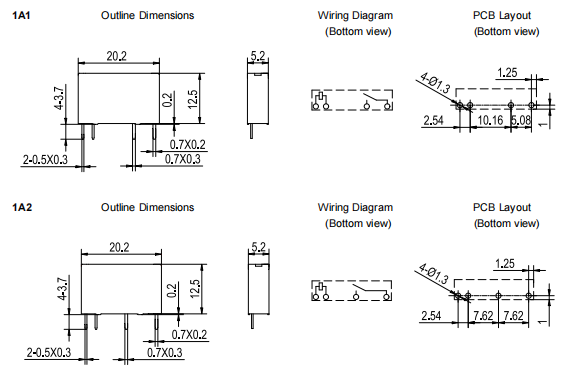

ยืนยัน Pinout: โปรดดูแผนภาพรอยเท้า PCB (1A1 หรือ 1A2) เพื่อให้แน่ใจว่าเข้ากันได้กับโครงร่างแผงวงจรของคุณ

ออกแบบวงจรขับเคลื่อน: ตรวจสอบให้แน่ใจว่ากระแสไฟของไดรฟ์มีความเสถียรและเพียงพอสำหรับคอยล์รีเลย์ พิจารณาใช้ฟลายแบ็คไดโอดเพื่อปกป้องอุปกรณ์ขับเคลื่อน

บทสรุป

FH19 เป็นโซลูชันที่ได้รับการออกแบบทางวิศวกรรมที่ได้รับการออกแบบมาเพื่อจัดการกับความท้าทายที่เกิดจากการออกแบบอิเล็กทรอนิกส์ที่ทันสมัย ความหนาแน่นสูง และความน่าเชื่อถือสูง

โดยผสานรวมขนาดกะทัดรัด ความน่าเชื่อถือแบบหน้าสัมผัสคู่ การปรับตัวด้านสิ่งแวดล้อม และการรับรองที่ครอบคลุม ช่วยให้วิศวกรได้รับการสนับสนุนส่วนประกอบพื้นฐานที่แข็งแกร่งและเชื่อถือได้สำหรับนวัตกรรมในการควบคุมทางอุตสาหกรรม การจัดการพลังงาน และอุปกรณ์อัจฉริยะ

เมื่อเลือกรีเลย์ ให้เลือกมากกว่าการเปรียบเทียบพารามิเตอร์ธรรมดาๆ ในแง่ของความน่าเชื่อถือของระบบ ต้นทุนตลอดอายุการใช้งาน และความเหมาะสมด้านสิ่งแวดล้อม FH19 เป็นตัวเลือกที่ต้องการอย่างไม่ต้องสงสัย และคุ้มค่ากับการประเมินเชิงลึก
