ทำความเข้าใจกับตัวต้านทานแบบสับกระแส: คู่มือฉบับสมบูรณ์สำหรับการวัดกระแสไฟฟ้าที่แม่นยำ

ตัวต้านทาน Shunt ปัจจุบันคืออะไร?

A ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยน เป็นส่วนประกอบที่มีความต้านทานต่ำที่มีความแม่นยำ ซึ่งออกแบบมาเพื่อวัดกระแสไฟฟ้าโดยทำให้เกิดแรงดันไฟฟ้าตกคร่อมขั้วไฟฟ้าเล็กน้อยตามสัดส่วน ตามกฎของโอห์ม (V = I × R) ตัวต้านทานเหล่านี้จะแปลงการไหลของกระแสเป็นสัญญาณแรงดันไฟฟ้าที่วัดได้ ช่วยให้ตรวจสอบกระแสได้อย่างแม่นยำโดยไม่รบกวนการทำงานของวงจรอย่างมีนัยสำคัญ

ส่วนประกอบที่สำคัญเหล่านี้มีการใช้งานกันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์กำลัง ระบบการจัดการแบตเตอรี่ ระบบอัตโนมัติทางอุตสาหกรรม และการใช้งานด้านยานยนต์ ซึ่งการตรวจจับกระแสไฟฟ้าที่แม่นยำเป็นสิ่งสำคัญสำหรับการเพิ่มประสิทธิภาพการทำงานและการตรวจสอบความปลอดภัย

ลักษณะสำคัญของตัวต้านทานแบบแบ่งปัจจุบัน

หลักการปฏิบัติงานขั้นพื้นฐาน

ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนปัจจุบันทำงานบนหลักการที่ตรงไปตรงมาแต่สง่างาม:

• เมื่อวางอนุกรมโดยมีโหลด ตัวต้านทานจะสร้างแรงดันตกคร่อมตามสัดส่วนของกระแสที่ไหลผ่าน
• แรงดันไฟฟ้านี้วัดโดยใช้วงจรขยายอิมพีแดนซ์สูงหรือตัวแปลงแอนะล็อกเป็นดิจิทัล
• กระแสที่วัดได้จะคำนวณโดยใช้สูตร: I = V ÷ R โดยที่ความต้านทานคงที่
• ค่าความต้านทานโดยทั่วไปมีตั้งแต่ไมโครโอห์มไปจนถึงหลายสิบมิลลิโอห์ม เพื่อลดการสูญเสียพลังงาน

พารามิเตอร์ประสิทธิภาพที่สำคัญ

การเลือกที่เหมาะสม ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยน ต้องมีการประเมินข้อกำหนดสำคัญหลายประการอย่างรอบคอบ:

• ค่าความต้านทาน: โดยทั่วไปจะมีช่วงตั้งแต่ 0.1 mΩ ถึง 100 mΩ เลือกตามกระแสสูงสุดและแรงดันไฟฟ้าตกที่ยอมรับได้
• ระดับพลังงาน: กำหนดความสามารถในการกระจายความร้อน คำนวณโดยใช้ P = I² × R โดยมีระยะขอบความปลอดภัย 25-50%
• ค่าสัมประสิทธิ์อุณหภูมิ (TCR): วัดความเสถียรของความต้านทานตลอดการเปลี่ยนแปลงของอุณหภูมิ โดยมีการสับเปลี่ยนระดับพรีเมียมที่ ±10 ppm/°C หรือต่ำกว่า
• ความอดทน: ระบุระดับความแม่นยำ ตั้งแต่ ±0.01% สำหรับเกรดห้องปฏิบัติการไปจนถึง ±1-5% สำหรับการใช้งานทั่วไป
• แรงดันไฟฟ้าตก: ค่ามาตรฐานประกอบด้วย 50mV, 75mV หรือ 100mV ที่กระแสไฟที่กำหนด เพื่อความเข้ากันได้กับเครื่องมือวัด

ประเภทของตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยน

การแบ่งกระแสที่แม่นยำเทียบกับการสับมาตรฐาน

การแบ่งกระแสไฟฟ้าที่แม่นยำ ตัวต้านทานเป็นตัวแทนของเทคโนโลยีการตรวจจับกระแสระดับสูงสุด ซึ่งออกแบบมาเพื่อการใช้งานที่ต้องการความแม่นยำและความเสถียรเป็นพิเศษ ส่วนประกอบพิเศษเหล่านี้ลดข้อผิดพลาดในการวัดให้เหลือน้อยที่สุดผ่านการเลือกใช้วัสดุขั้นสูงและกระบวนการผลิต

ความแตกต่างที่สำคัญของ การแบ่งกระแสไฟฟ้าที่แม่นยำs ได้แก่:

• ค่า TCR ต่ำมาก (มักจะต่ำกว่า ±10 ppm/°C) รับประกันความเบี่ยงเบนของอุณหภูมิในการทำงานน้อยที่สุด
• ข้อมูลจำเพาะพิกัดความเผื่อที่เข้มงวด (±0.01% ถึง ±0.1%) เพื่อความสามารถในการทำซ้ำการวัดที่เหนือกว่า
• การเชื่อมต่อเคลวินสี่เทอร์มินัลที่ช่วยขจัดข้อผิดพลาดด้านความต้านทานของลีด
• ความมั่นคงในระยะยาวโดยมีผลกระทบจากการเสื่อมสภาพน้อยที่สุดตลอดระยะเวลาการดำเนินงานที่ขยายออกไป
• ประสิทธิภาพที่เหนือกว่าในห้องปฏิบัติการสอบเทียบ อุปกรณ์ทดสอบ และระบบตรวจสอบที่สำคัญ

การกำหนดค่าตัวต้านทานกระแสไฟฟ้ากระแสตรง DC

ตัวต้านทานกระแสไฟฟ้ากระแสตรง DC ได้รับการปรับปรุงมาโดยเฉพาะสำหรับการใช้งานกระแสตรง โดยมีวิธีการก่อสร้างที่จัดการกับความท้าทายเฉพาะของการวัด DC:

• โครงสร้างโลหะผสม Manganin หรือ Constantan ให้ EMF ความร้อนใกล้ศูนย์
• การออกแบบแบบติดตั้งบนแผงพร้อมขั้วต่อที่แข็งแกร่งสำหรับสภาพแวดล้อมทางอุตสาหกรรม
• เอาต์พุตมาตรฐาน 75mV ที่กระแสไฟพิกัดเพื่อการใช้งานร่วมกับมิเตอร์อนาล็อกได้อย่างราบรื่น
• ความสามารถในการโอเวอร์โหลดสูง (โดยทั่วไปคือ 120% ของกระแสไฟที่กำหนดเป็นเวลา 2 ชั่วโมง)
• อุณหภูมิในการทำงานอยู่ระหว่าง -40°C ถึง 60°C สำหรับสภาวะทางอุตสาหกรรมที่รุนแรง

การสับเปลี่ยนไฟฟ้าด้วยเทคโนโลยีการก่อสร้าง

สับเปลี่ยนไฟฟ้า ผลิตขึ้นโดยใช้เทคโนโลยีต่างๆ ซึ่งแต่ละอย่างมีข้อดีที่แตกต่างกันออกไป:

• การสับเปลี่ยนฟอยล์โลหะ: ให้ความแม่นยำเป็นพิเศษด้วย TCR ต่ำถึง ±5 ppm/°C เหมาะสำหรับการใช้งานความถี่สูงและแม่นยำ

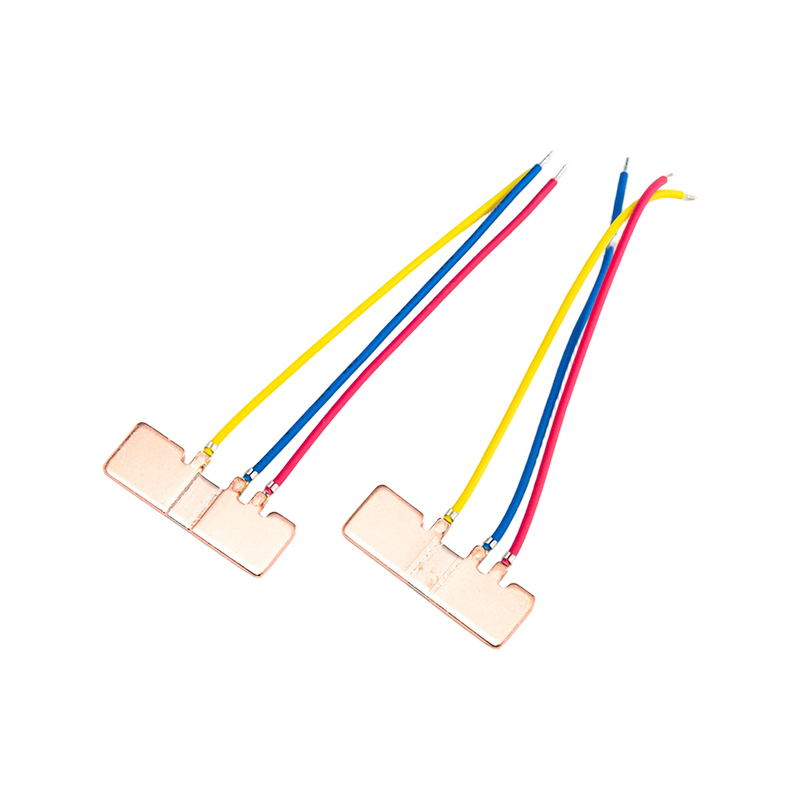

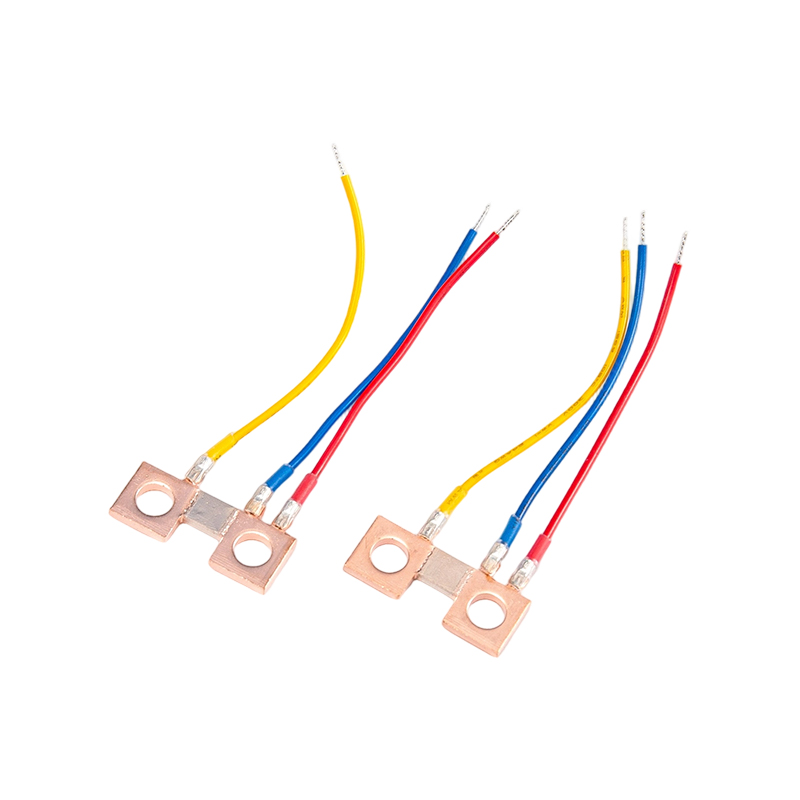

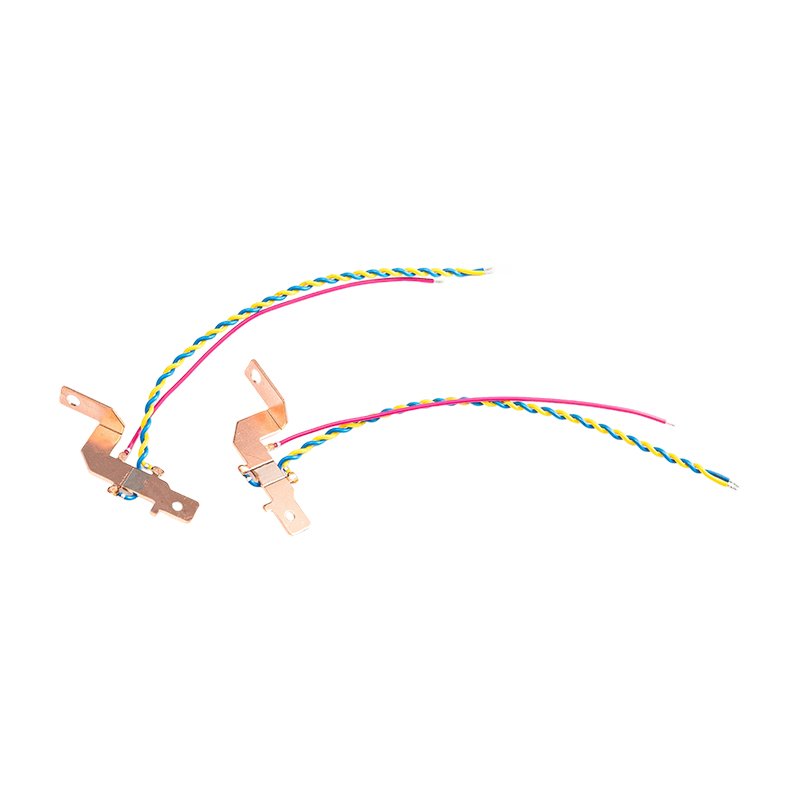

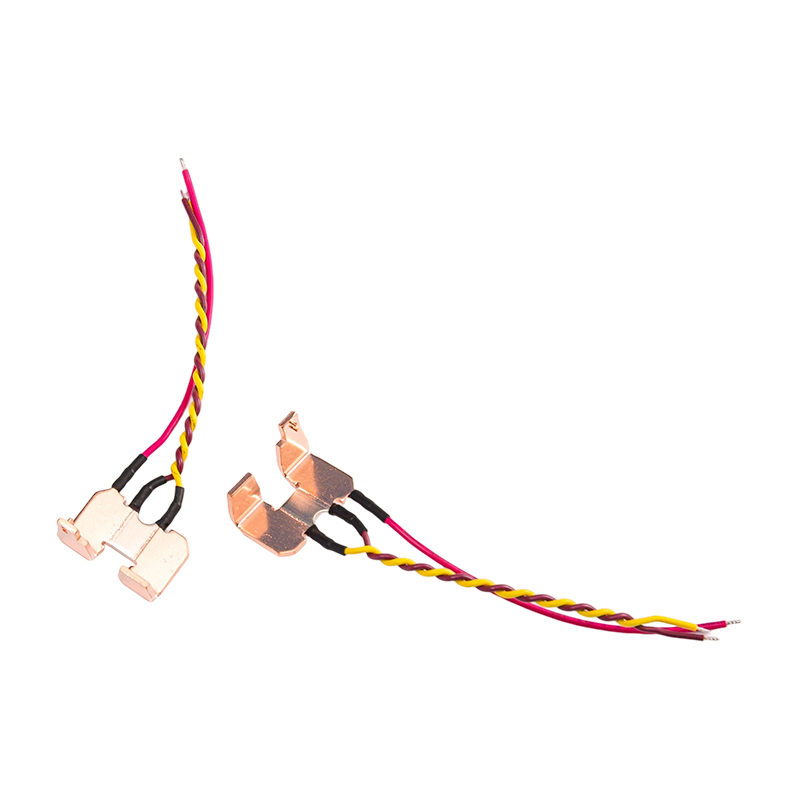

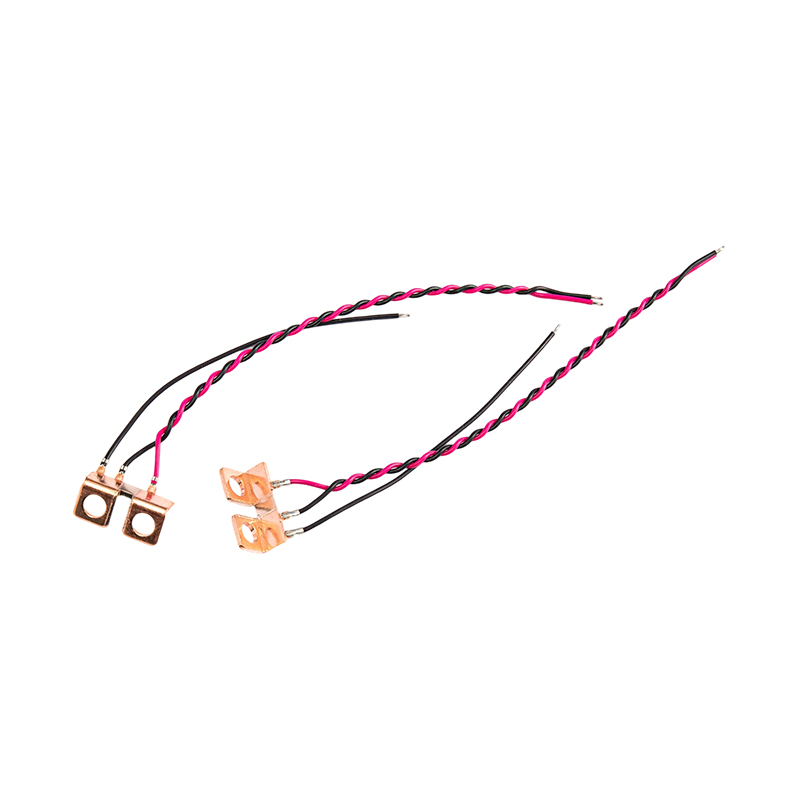

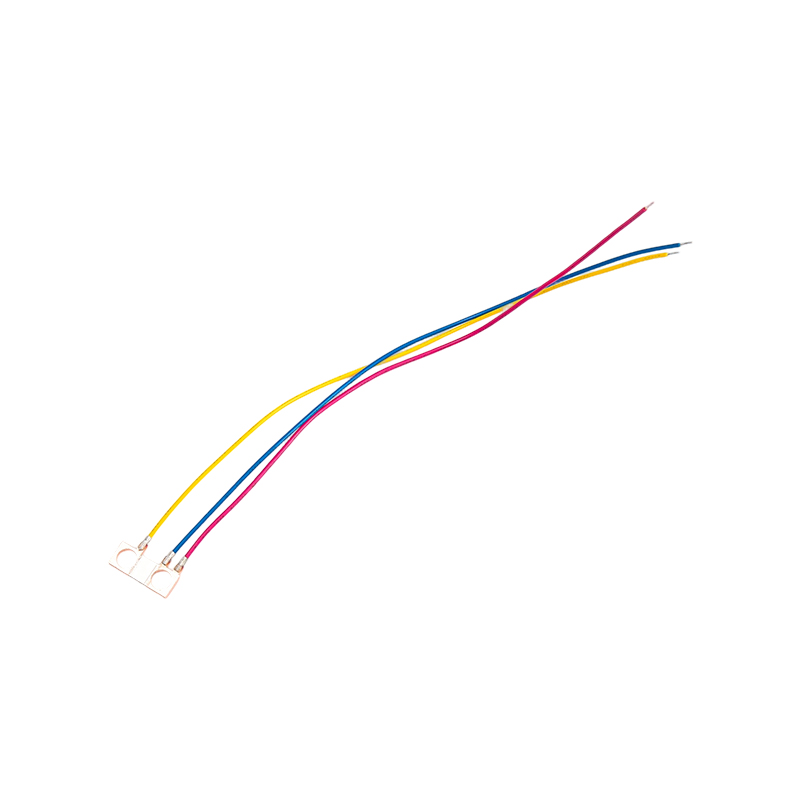

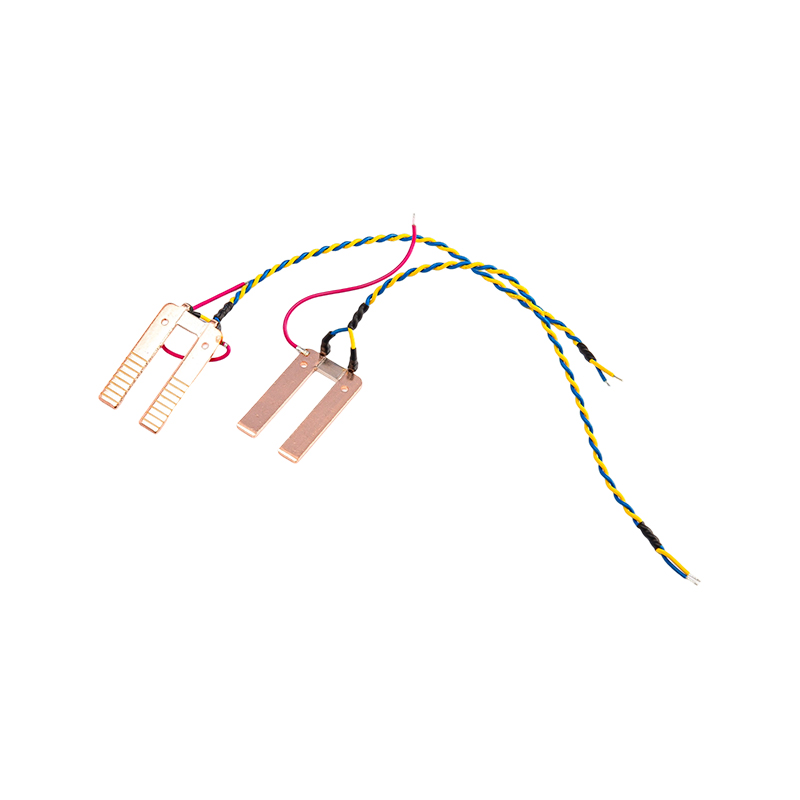

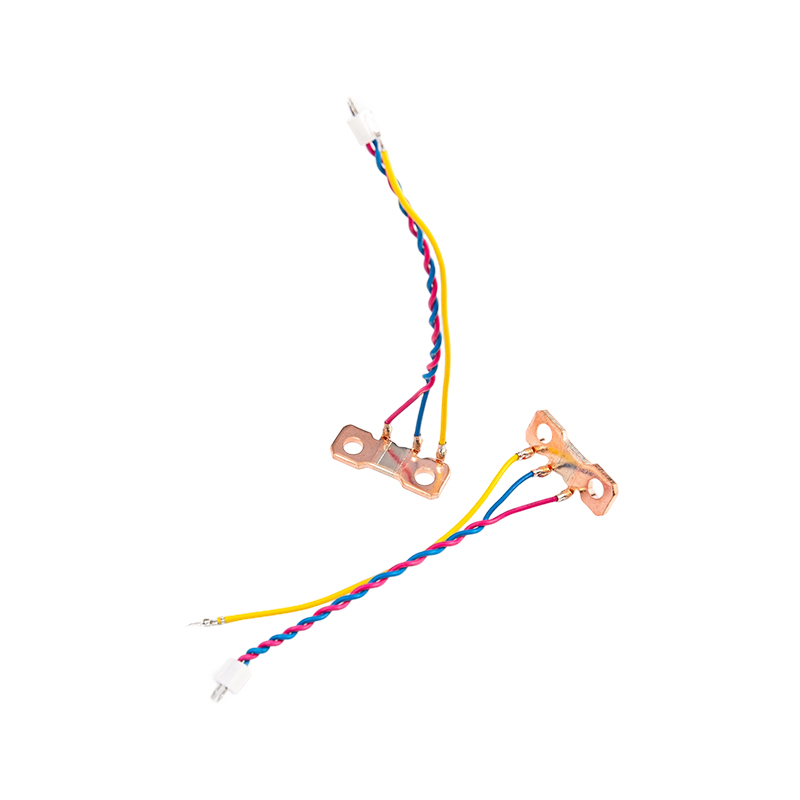

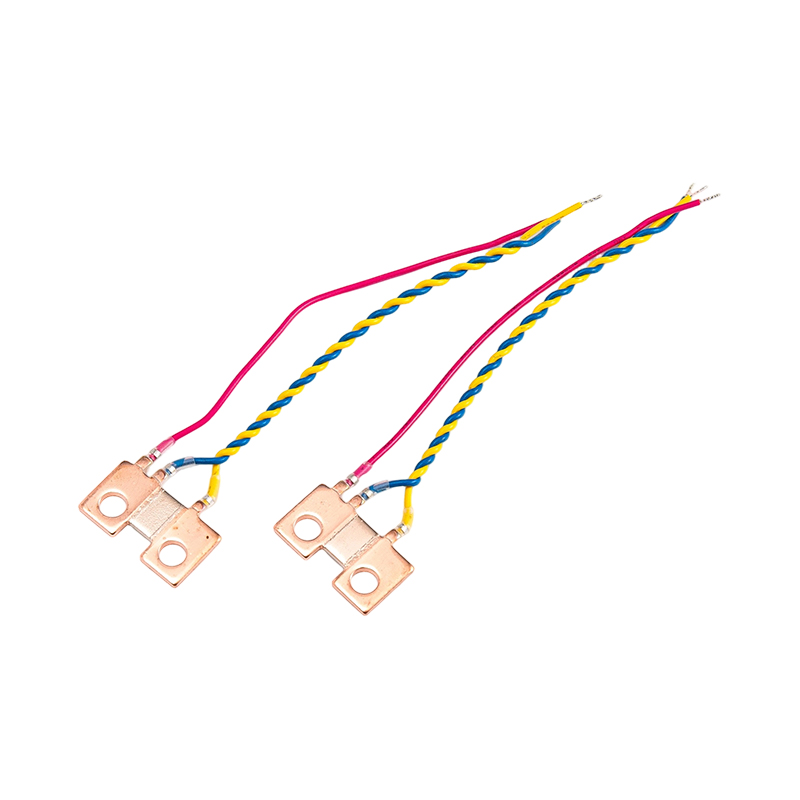

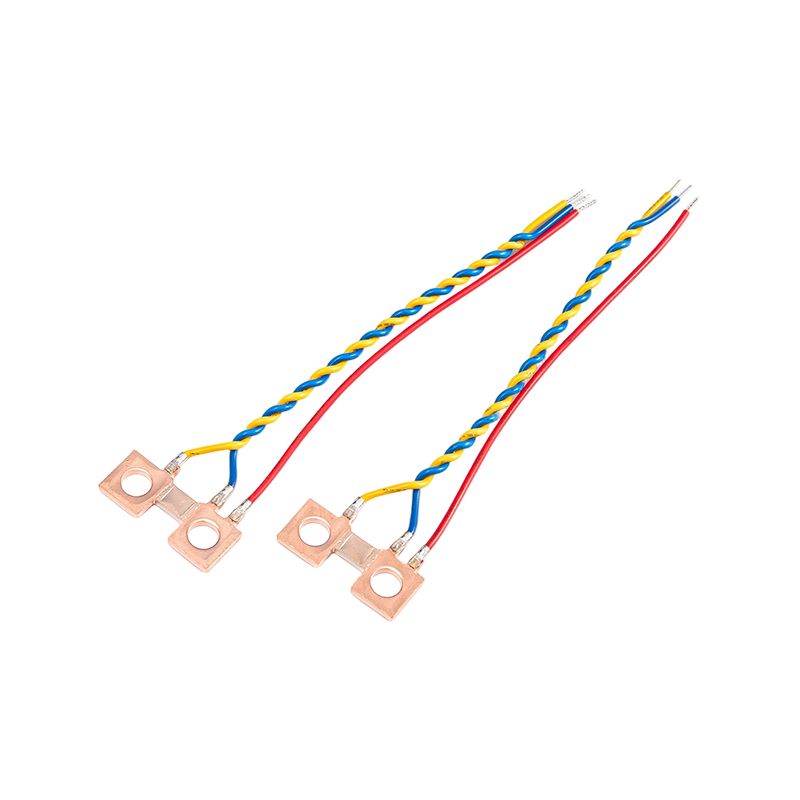

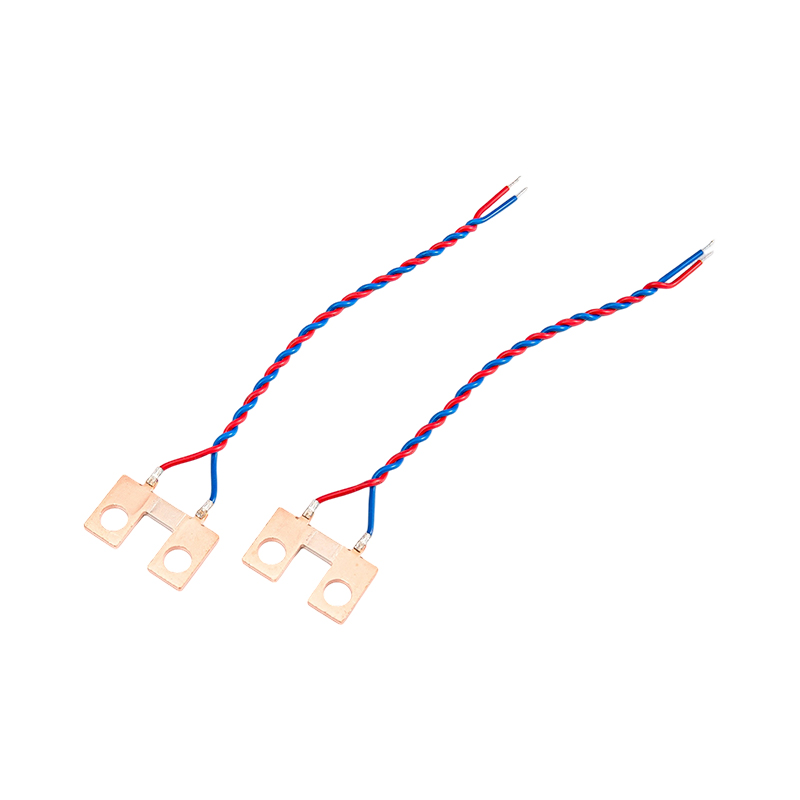

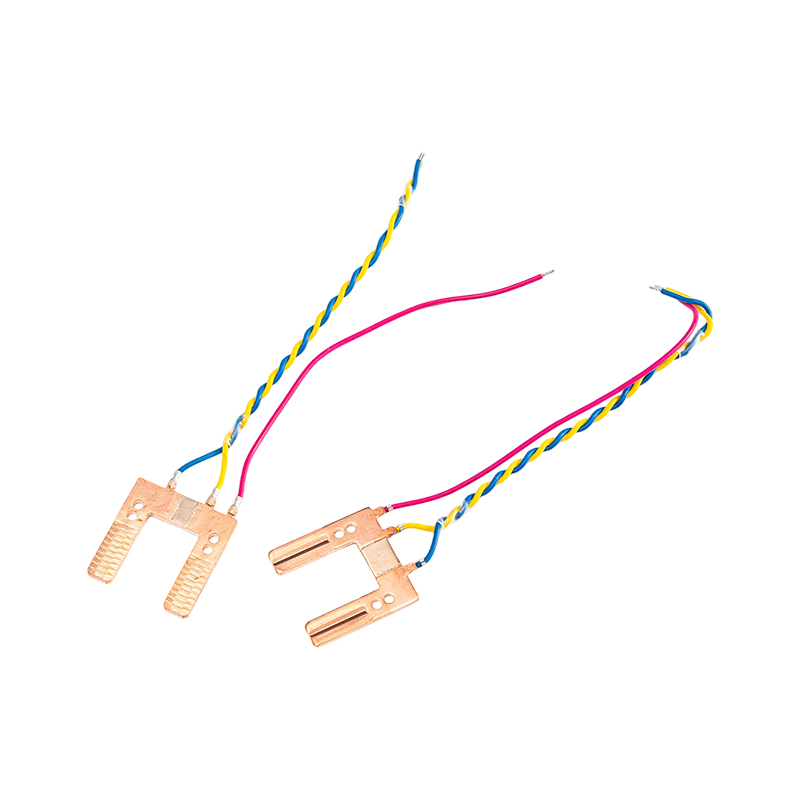

• แถบโลหะ/แผ่นสับเปลี่ยน: นำเสนอการจัดการกำลังที่ดีเยี่ยมและความสามารถด้านกระแสไฟกระชากสำหรับไดรฟ์ยานยนต์และอุตสาหกรรม
• การสับแบบลวดพัน: มอบความเสถียรที่เหนือกว่าและความจุพลังงานสูง แม้ว่าจะมีการเหนี่ยวนำที่สูงกว่าซึ่งจำกัดประสิทธิภาพของ AC
• การสับเปลี่ยนฟิล์มหนา: โซลูชันที่คุ้มค่าสำหรับการใช้งานในปริมาณมากโดยมีความต้องการความแม่นยำปานกลาง

การใช้งานข้ามอุตสาหกรรม

ระบบยานยนต์และรถยนต์ไฟฟ้า

ภาคยานยนต์ถือเป็นตลาดที่เติบโตเร็วที่สุดแห่งหนึ่งสำหรับ ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนs ขับเคลื่อนด้วยระบบไฟฟ้าของรถยนต์และระบบอิเล็กทรอนิกส์ขั้นสูง การใช้งานที่สำคัญได้แก่:

• ระบบจัดการแบตเตอรี่ (BMS) ตรวจสอบกระแสประจุ/คายประจุเพื่อการประมาณค่าสถานะประจุ
• ที่ชาร์จออนบอร์ด (OBC) ให้ข้อเสนอแนะสำหรับการควบคุมปัจจุบันและการป้องกันการโอเวอร์โหลด
• ระบบควบคุมมอเตอร์ฉุดลากช่วยให้ควบคุมแรงบิดและความเร็วได้อย่างแม่นยำ
• ตัวแปลง DC-DC รับประกันการกระจายพลังงานอย่างมีประสิทธิภาพทั่วทั้งระบบย่อยของยานพาหนะ
• หน่วยจ่ายไฟฟ้าแรงสูงที่ต้องการส่วนประกอบที่ผ่านการรับรอง AEC-Q200

อุตสาหกรรมอิเล็กทรอนิกส์กำลัง

การใช้ประโยชน์ทางอุตสาหกรรม การแบ่งกระแสไฟฟ้าที่แม่นยำs สำหรับ:

• ระบบขับเคลื่อนมอเตอร์ที่ต้องการกระแสย้อนกลับแบบเรียลไทม์สำหรับการควบคุมเวกเตอร์
• การตรวจสอบแหล่งจ่ายไฟ เพื่อให้มั่นใจถึงการควบคุมโหลดและการตรวจจับข้อผิดพลาด
• เซอร์โวไดรฟ์ต้องการการตรวจจับกระแสไฟฟ้าที่มีความแม่นยำสูงสำหรับการควบคุมตำแหน่ง
• ระบบการวัดพลังงานต้องการการวัดปริมาณการใช้ที่แม่นยำ
• อินเวอร์เตอร์พลังงานทดแทนติดตามการไหลของกระแสไฟฟ้าในระบบสุริยะและลม

เครื่องใช้ไฟฟ้าและโทรคมนาคม

กะทัดรัด ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนs เปิดใช้งานฟังก์ชันขั้นสูงใน:

• การจัดการแบตเตอรี่ของสมาร์ทโฟนช่วยให้มั่นใจได้ถึงรอบการชาร์จที่ปลอดภัย
• อะแดปเตอร์จ่ายไฟแล็ปท็อปตรวจสอบกระแสไฟขาออก
• สถานีฐาน 5G จัดการการกระจายพลังงานผ่านเครื่องขยายสัญญาณ RF
• อุปกรณ์ศูนย์ข้อมูลติดตามการใช้พลังงานในระดับเซิร์ฟเวอร์
• อุปกรณ์สวมใส่ที่ช่วยยืดอายุการใช้งานแบตเตอรี่ผ่านการตรวจสอบกระแสไฟฟ้าที่แม่นยำ

ข้อควรพิจารณาในการออกแบบและแนวปฏิบัติที่ดีที่สุด

การใช้งานการเชื่อมต่อเคลวิน

เพื่อให้ได้ความแม่นยำสูงสุดพร้อมความต้านทานต่ำ ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนs การใช้การเชื่อมต่อแบบเคลวิน (4 สาย) ที่เหมาะสมถือเป็นสิ่งสำคัญ เทคนิคนี้จะแยกเส้นทางกระแสไฟออกจากเส้นทางตรวจจับแรงดันไฟฟ้า ขจัดข้อผิดพลาดที่เกิดจากความต้านทานของตะกั่วและหน้าสัมผัส

แนวทางปฏิบัติได้แก่:

• จัดเส้นทางเส้นสัมผัสจากขอบด้านในของแผ่นตัวต้านทานที่ใกล้กับส่วนประกอบตัวต้านทานมากที่สุด
• รักษาความยาวและมิติให้เท่ากันสำหรับร่องรอยความรู้สึกเพื่อให้แน่ใจว่าการวัดมีความสมดุล
• วางตำแหน่งแอมพลิฟายเออร์ตรวจจับกระแสให้ใกล้กับตัวแบ่งมากที่สุด
• หลีกเลี่ยงจุดแวะในแผ่นแบ่งเพื่อป้องกันการบัดกรีและการต้านทานที่ไม่สม่ำเสมอ
• ใช้การกำหนดเส้นทางคู่ที่แตกต่างกันสำหรับเส้นสัมผัสเพื่อปฏิเสธสัญญาณรบกวนในโหมดทั่วไป

กลยุทธ์การจัดการความร้อน

การกระจายพลังงานใน ตัวต้านทานกระแสไฟฟ้ากระแสตรง DC สร้างความร้อนที่อาจส่งผลต่อความแม่นยำในการวัด การจัดการระบายความร้อนที่มีประสิทธิภาพต้องการ:

• การลดพิกัดที่เหมาะสม—ตัวต้านทานการทำงานที่ต่ำกว่าพิกัดสูงสุดเพื่อยืดอายุการใช้งาน
• พื้นที่ทองแดงบน PCB เพียงพอสำหรับการกระจายความร้อน
• การพิจารณาอุณหภูมิโดยรอบและการไหลเวียนของอากาศในการออกแบบตู้
• การเลือกใช้วัสดุที่มี TCR ต่ำเพื่อลดการเคลื่อนตัวที่เกิดจากอุณหภูมิ
• การใช้วัสดุเชื่อมต่อในการระบายความร้อนเมื่อติดตั้งแผงกั้นแบบแผง

การตรวจจับด้านสูงและด้านต่ำ

ตำแหน่งของ สับเปลี่ยนไฟฟ้า ภายในวงจรส่งผลต่อประสิทธิภาพของระบบ:

คู่มือการเลือกสำหรับวิศวกร

การคำนวณข้อกำหนดด้านความต้านทาน

การกำหนดสิ่งที่ดีที่สุด ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยน คุณค่าเกี่ยวข้องกับการปรับสมดุลปัจจัยหลายประการ:

• แรงดันไฟฟ้าตกเป้าหมาย: โดยทั่วไปคือ 50-100mV เพื่อความเข้ากันได้กับ ADC และมิเตอร์มาตรฐาน
• กระแสสูงสุด: คำนวณ R = V ÷ I เพื่อกำหนดความต้านทานที่ต้องการ
• การกระจายพลังงาน: ตรวจสอบว่า P = I² × R ยังคงอยู่ภายในขีดจำกัดที่กำหนดโดยมีระยะขอบที่ปลอดภัย
• อัตราส่วนสัญญาณต่อเสียงรบกวน: ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่ตกเกินระดับเสียงรบกวนของระบบเพื่อการวัดที่เชื่อถือได้

เกณฑ์การคัดเลือกวัสดุ

องค์ประกอบของโลหะผสมมีผลกระทบโดยตรง การแบ่งกระแสไฟฟ้าที่แม่นยำ ประสิทธิภาพการทำงาน:

• แมงกานีส: เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำด้วย TCR ~±10-50 ppm/°C และมีเสถียรภาพในระยะยาวดีเยี่ยม
• คอนสแตนตัน: ให้ความเสถียรที่ดีด้วย TCR ปานกลางสำหรับใช้ในอุตสาหกรรมทั่วไป
• เซรานิน: โลหะผสมขั้นสูงที่ให้ TCR ต่ำเป็นพิเศษเพื่อความต้องการความแม่นยำสูงสุด
• ทองแดง: ใช้ในการใช้งานกระแสสูงซึ่งต้นทุนเป็นประเด็นหลัก

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างตัวต้านทานแบบแบ่งกระแสและตัวต้านทานแบบรับรู้กระแส?

แม้ว่าคำต่างๆ มักจะใช้แทนกันได้ แต่โดยทั่วไปแล้วจะบ่งบอกถึงกรณีการใช้งานที่แตกต่างกัน ตัวต้านทานความรู้สึกปัจจุบัน โดยทั่วไปเป็นส่วนประกอบที่มีความต้านทานต่ำที่รวมอยู่ในวงจรอิเล็กทรอนิกส์สำหรับการตรวจสอบและควบคุม ออกแบบมาพร้อมกับการตอบสนองความถี่แบบควบคุมสำหรับการใช้งานที่มีความแม่นยำ ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยน มักเกี่ยวข้องกับการวัดกระแสที่สูงกว่า และอาจใช้ในการจ่ายพลังงาน เครื่องมือวัด หรือการใช้งานวัดแสง ทั้งสองใช้หลักการกฎของโอห์มเดียวกัน แต่ต่างกันในด้านขนาด โครงสร้าง และสภาพแวดล้อมการใช้งาน

ฉันจะเลือกค่าความต้านทานที่เหมาะสมสำหรับตัวต้านทานสับเปลี่ยนปัจจุบันได้อย่างไร

การเลือกที่เหมาะสม resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

TCR คืออะไร และเหตุใดจึงมีความสำคัญสำหรับตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยน

TCR (ค่าสัมประสิทธิ์อุณหภูมิความต้านทาน) วัดค่าความต้านทานที่เปลี่ยนแปลงตามอุณหภูมิ โดยแสดงเป็น ppm/°C (ส่วนในล้านส่วนต่อองศาเซลเซียส) สำหรับตัวต้านทานแบบสับเปลี่ยนที่มี TCR 100 ppm/°C และความต้านทานเริ่มต้น 100Ω การเปลี่ยนแปลงอุณหภูมิ 50°C ทำให้เกิดการเปลี่ยนแปลงความต้านทาน 0.5Ω สิ่งนี้ส่งผลโดยตรงต่อความแม่นยำในการวัด TCR ที่สูงขึ้นหมายถึงข้อผิดพลาดที่มากขึ้นตามอุณหภูมิที่แตกต่างกัน พรีเมี่ยม การแบ่งกระแสไฟฟ้าที่แม่นยำs ให้ TCR ต่ำถึง ±10 ppm/°C ซึ่งจำเป็นสำหรับยานยนต์ (-40°C ถึง 125°C) และการใช้งานในอุตสาหกรรมที่ความผันผวนของอุณหภูมิมีนัยสำคัญ

การเชื่อมต่อแบบเคลวินคืออะไร และฉันควรใช้เมื่อใด

การเชื่อมต่อแบบเคลวิน (4 สาย) ใช้ขั้วต่อสี่ขั้ว: สองขั้วสำหรับจ่ายกระแสไฟ และขั้วต่อตรวจจับเฉพาะอีกสองขั้วสำหรับการวัดแรงดันไฟฟ้า ซึ่งช่วยลดข้อผิดพลาดจากความต้านทานของตะกั่วและการสัมผัส ซึ่งอาจทำให้เกิดข้อผิดพลาดในการวัด 10-15% ในการกำหนดค่าแบบ 2 สาย เมื่อทำการวัดการสับเปลี่ยนช่วงมิลลิโอห์ม ใช้การเชื่อมต่อแบบเคลวินสำหรับทุกคน การแบ่งกระแสไฟฟ้าที่แม่นยำ การใช้งาน โดยเฉพาะอย่างยิ่งเมื่อค่าความต้านทานต่ำกว่า 10mΩ หรือเมื่อต้องการความแม่นยำมากกว่า 0.5% การใช้งานเกี่ยวข้องกับการกำหนดเส้นทางเส้นความรู้สึกจากภายในแผ่นตัวต้านทานและการรักษาความยาวร่องรอยให้เท่ากัน

ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนเทียบกับเซนเซอร์ Hall Effect สำหรับการวัดกระแสไฟฟ้าเป็นอย่างไร

ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนs ให้ความแม่นยำที่สูงกว่า (โดยเฉพาะที่ความถี่ DC/ต่ำ) ต้นทุนที่ต่ำกว่า และการตอบสนองความถี่ที่กว้างกว่า แต่สร้างความร้อน (การสูญเสีย I²R) และไม่มีการแยกกัลวานิก เซ็นเซอร์ฮอลล์เอฟเฟกต์ให้การแยกตัวโดยธรรมชาติและการสูญเสียพลังงานเล็กน้อย แต่มีความแม่นยำปานกลางซึ่งได้รับผลกระทบจากสนามแม่เหล็กภายนอก โดยมีต้นทุนที่สูงกว่า สำหรับการใช้งาน DC ที่ต้องการความแม่นยำสูง เช่น ระบบการจัดการแบตเตอรี่ โดยทั่วไปควรใช้ตัวต้านทานแบบแบ่ง แนะนำให้ใช้เซ็นเซอร์ฮอลล์เมื่อการแยกส่วนเป็นสิ่งสำคัญหรือในการใช้งานกระแสสูงที่กังวลเรื่องการกระจายความร้อน

แรงดันไฟฟ้ามาตรฐานลดลงสำหรับตัวต้านทานกระแสตรง t shunt คืออะไร

มาตรฐานอุตสาหกรรม ตัวต้านทานกระแสไฟฟ้ากระแสตรง DC โดยทั่วไปจะสร้าง 75mV ที่กระแสไฟที่กำหนด แม้ว่ารุ่น 50mV และ 100mV ก็เป็นเรื่องปกติเช่นกัน มาตรฐานนี้รับประกันความเข้ากันได้กับพาเนลมิเตอร์แบบอะนาล็อกและเครื่องมือวัดที่ออกแบบมาสำหรับช่วงแรงดันไฟฟ้าเฉพาะเหล่านี้ ตัวอย่างเช่น วงจรสับเปลี่ยน 100A/75mV มีความต้านทาน 0.00075Ω ในขณะที่วงจรสับเปลี่ยน 50A/75mV มี 0.0015Ω เมื่อเลือกการสับเปลี่ยนสำหรับอุปกรณ์ที่มีอยู่ ให้ตรวจสอบข้อกำหนดแรงดันไฟฟ้าเต็มสเกลของมิเตอร์เพื่อให้แน่ใจว่ามีมาตราส่วนและความแม่นยำที่เหมาะสม

ตัวต้านทานกระแสไฟฟ้ากระแสสลับสามารถใช้กับแอพพลิเคชั่น AC ได้หรือไม่?

ใช่ ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนs ใช้ได้กับการวัดค่า AC แต่ข้อควรพิจารณาแตกต่างจากการใช้งาน DC การสับเปลี่ยนแบบลวดพันแสดงการเหนี่ยวนำที่อาจทำให้เกิดการเปลี่ยนเฟสและข้อผิดพลาดในการวัดที่ความถี่สูงกว่า แผ่นฟอยล์โลหะหรือแผ่นโลหะสับเปลี่ยนมีการเหนี่ยวนำต่ำกว่าและประสิทธิภาพ AC ดีขึ้น สำหรับการใช้งานไฟฟ้ากระแสสลับบริสุทธิ์ หม้อแปลงกระแส (CT) มักจะนิยมใช้มากกว่า เนื่องจากให้การแยกตัวและจัดการกระแสสูงโดยไม่เกิดความร้อน อย่างไรก็ตาม สำหรับข้อกำหนด DC-biased AC หรือช่วงความถี่กว้าง ตัวต้านทานแบบแบ่งจะยังคงมีประสิทธิภาพเมื่อระบุอย่างเหมาะสมสำหรับการตอบสนองความถี่

อะไรทำให้เกิดข้อผิดพลาดในการวัดค่าตัวต้านทานแบบสับเปลี่ยนในปัจจุบัน และฉันจะย่อขนาดข้อผิดพลาดเหล่านี้ได้อย่างไร

แหล่งที่มาของข้อผิดพลาดหลัก ได้แก่: การเคลื่อนตัวของความร้อน (ลดลงโดยการเลือกวัสดุ TCR ต่ำ), ความต้านทานของตะกั่ว (ถูกกำจัดโดยการเชื่อมต่อแบบเคลวิน), แรงดันไฟฟ้าเทอร์โมอิเล็กทริก (ลดลงโดยการใช้วัสดุที่สม่ำเสมอและการไล่ระดับอุณหภูมิ), ปัญหาเค้าโครง PCB (แก้ไขผ่านการกำหนดเส้นทางการติดตามที่เหมาะสมและการวางตำแหน่งเครื่องขยายเสียง) และการทำความร้อนด้วยตนเอง (จัดการผ่านการออกแบบระบายความร้อนและการลดพิกัด) ปัจจัยเพิ่มเติม ได้แก่ คุณภาพการบัดกรี ความต้านทานการสัมผัสที่ขั้วต่อ และการรบกวนทางแม่เหล็กไฟฟ้า การปฏิบัติตามแนวทางโครงร่างของผู้ผลิตและการใช้การจัดการระบายความร้อนที่เหมาะสมสามารถลดข้อผิดพลาดทั้งหมดให้เหลือต่ำกว่า 0.1% ในการใช้งานที่มีความแม่นยำ

ฉันควรมองหาใบรับรองอะไรบ้างในตัวต้านทานกระแสไฟแบบสับเปลี่ยนในยานยนต์

สำหรับการใช้งานด้านยานยนต์ ให้ค้นหา ตัวต้านทานกระแสไฟฟ้าแบบสับเปลี่ยนs ด้วยคุณสมบัติ AEC-Q200 ซึ่งเป็นมาตรฐานสากลสำหรับการทดสอบความเค้นส่วนประกอบแบบพาสซีฟในสภาพแวดล้อมของยานยนต์ การรับรองที่สำคัญเพิ่มเติม ได้แก่ ISO9001 (การจัดการคุณภาพ), ISO14001 (สิ่งแวดล้อม) และ ISO45001 (อาชีวอนามัยและความปลอดภัย) สำหรับตลาดต่างประเทศ การรับรอง UL, การรับรอง TUV และการปฏิบัติตามคำสั่ง EU ROHS/REACH ช่วยให้มั่นใจได้ถึงการปฏิบัติตามกฎระเบียบ การรับรองเหล่านี้รับประกันว่าส่วนประกอบสามารถทนทานต่อช่วงอุณหภูมิของยานยนต์ (-40°C ถึง 125°C) การสั่นสะเทือน และข้อกำหนดด้านความน่าเชื่อถือในระยะยาว

ฉันจะคำนวณพิกัดกำลังที่จำเป็นสำหรับตัวต้านทานสับเปลี่ยนปัจจุบันของฉันได้อย่างไร

คำนวณการกระจายพลังงานโดยใช้ P = I² × R โดยที่ I คือกระแสต่อเนื่องสูงสุด และ R คือความต้านทานแบบสับเปลี่ยน ใช้อัตราความปลอดภัยที่สูงกว่ากำลังที่คำนวณได้ 25-50% ตัวอย่างเช่น ด้วย 20A ถึง 5mΩ shunt: P = 20² × 0.005 = 2W เลือกตัวต้านทานพิกัด 3W หรือสูงกว่า พิจารณาเส้นโค้งการลดพิกัด—ตัวต้านทานหลายตัวต้องถูกลดพิกัดเกินอุณหภูมิแวดล้อม 70°C สำหรับการใช้งานแบบพัลส์ ให้ตรวจสอบความสามารถของพัลส์ของตัวต้านทานเนื่องจากการจัดการพลังงานสูงสุดมักจะเกินพิกัดต่อเนื่อง ศึกษาเอกสารข้อมูลของผู้ผลิตเสมอสำหรับข้อกำหนดการลดพิกัดเฉพาะ
