ทำความเข้าใจเกี่ยวกับรีเลย์ระบบเครื่องกลไฟฟ้า รีเลย์หลายแอปพลิเคชัน และรีเลย์อัตโนมัติในระบบควบคุมอุตสาหกรรมสมัยใหม่

1. หลักการพื้นฐาน

1.1 ความหมายและหน้าที่หลัก

อ รีเลย์ไฟฟ้า เป็นอุปกรณ์ควบคุมอิเล็กทรอนิกส์ที่ใช้กันอย่างแพร่หลายในวงจรควบคุมอัตโนมัติ หน้าที่หลักคือควบคุมกระแสไฟฟ้าที่มีขนาดใหญ่กว่าผ่านกระแสไฟฟ้าที่มีขนาดเล็กลง เพื่อให้เกิดการควบคุมอัตโนมัติ การป้องกันความปลอดภัย และการแปลงวงจร

ลักษณะสำคัญของ รีเลย์ไฟฟ้า :

• ประกอบด้วยระบบควบคุม (วงจรอินพุท) และระบบควบคุม (วงจรเอาท์พุต)
• ทำหน้าที่เป็น "สวิตช์อัตโนมัติ" ในระบบไฟฟ้า
• ให้การแยกทางไฟฟ้าระหว่างวงจรควบคุมและโหลด
• ช่วยให้การควบคุมระยะไกลและการขยายสัญญาณ

1.2 หลักการทำงาน

หลักการทำงานของรีเลย์ขึ้นอยู่กับเอฟเฟกต์แม่เหล็กไฟฟ้า เมื่อขดลวดมีพลังงาน สนามแม่เหล็กจะถูกสร้างขึ้นเพื่อดึงดูดกระดอง ขับเคลื่อนหน้าสัมผัสเพื่อเชื่อมต่อหรือตัดการเชื่อมต่อวงจร

ลำดับการดำเนินงานเป็นไปตามขั้นตอนเหล่านี้:

2. ข้อมูลจำเพาะทางเทคนิค

2.1 พารามิเตอร์ประสิทธิภาพ

ข้อมูลจำเพาะทั่วไปของ รีเลย์ไฟฟ้า รวมไปถึง:

2.2 การกำหนดค่าการติดต่อ

ประเภทการติดต่อทั่วไปสำหรับ รีเลย์ไฟฟ้า :

• SPST (เสาเดี่ยวโยนเดี่ยว): หนึ่งอินพุตและหนึ่งเทอร์มินัลเอาต์พุต ฟังก์ชั่นเป็นสวิตช์เปิด/ปิดธรรมดา มีจำหน่ายในรูปแบบเปิดปกติหรือปิดตามปกติ
• SPDT (เสาเดี่ยวโยนสองครั้ง): อินพุตหนึ่งตัวจะสลับระหว่างสองเอาต์พุต ให้เส้นทางวงจรที่เลือกได้
• DPDT (โยนสองขั้ว): วงจรแยกอิสระสองวงจรพร้อมเอาต์พุตแบบเลือกได้ เหมาะสำหรับการควบคุมวงจรหลายวงจรหรือเส้นทางสัญญาณซ้ำซ้อนพร้อมกัน

3. รีเลย์หลายแอปพลิเคชัน

3.1 โดเมนแอปพลิเคชัน

รีเลย์หลายแอปพลิเคชัน ได้รับการออกแบบมาเพื่อตอบสนองความต้องการในการปฏิบัติงานที่หลากหลายในภาคอุตสาหกรรมต่างๆ อุปกรณ์เหล่านี้ผสมผสานโครงสร้างที่แข็งแกร่งเข้ากับตัวเลือกการกำหนดค่าที่ยืดหยุ่น

พื้นที่ใช้งานหลัก ได้แก่ :

3.2 ข้อดีทางเทคนิค

ข้อได้เปรียบหลักของ รีเลย์หลายแอปพลิเคชัน :

• ความน่าเชื่อถือและความปลอดภัยสูง: วัสดุที่มีคุณภาพและการผลิตขั้นสูงป้องกันการรบกวนที่แข็งแกร่ง อายุการใช้งานยาวนาน และการทำงานที่มั่นคง
• การออกแบบประหยัดพื้นที่: ขนาดกะทัดรัดช่วยให้ติดตั้งได้ง่ายบน PCB ความหนาแน่นสูง
• การตอบสนองอย่างรวดเร็ว: การสลับอย่างรวดเร็วตอบสนองความต้องการการทำงานบ่อยครั้งในระบบอัตโนมัติที่ซับซ้อน
• การติดตั้งที่ยืดหยุ่น: การออกแบบที่พิถีพิถันทำให้การเปลี่ยนและบำรุงรักษาเป็นเรื่องง่าย ลดการหยุดทำงาน

4. รีเลย์อัตโนมัติ

4.1 บทบาทในระบบอุตสาหกรรม

รีเลย์อัตโนมัติ ทำหน้าที่เป็นองค์ประกอบพื้นฐานในสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ ทำหน้าที่เป็นส่วนเชื่อมต่อระหว่างระบบควบคุมแรงดันไฟฟ้าต่ำและอุปกรณ์อุตสาหกรรมกำลังสูง

หน้าที่สำคัญของ รีเลย์อัตโนมัติ :

• การขยายสัญญาณ: การแปลงเอาต์พุตเซ็นเซอร์ที่อ่อนแอให้เป็นกำลังที่เพียงพอในการขับเคลื่อนแอคชูเอเตอร์
• การแยกวงจร: ให้การแยกทางไฟฟ้าระหว่างอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความละเอียดอ่อนและวงจรไฟฟ้าแรงสูง
• การสลับโหลด: การควบคุมมอเตอร์ ปั๊ม เครื่องทำความร้อนด้วยจังหวะเวลาที่แม่นยำ
• การประสานความปลอดภัย: การใช้ฟังก์ชันหยุดฉุกเฉินและลำดับการปิดระบบป้องกัน
• การควบคุมลำดับ: ช่วยให้สามารถทำงานร่วมกันของเครื่องจักรหลายเครื่องในสายการผลิตได้

4.2 การบูรณาการกับระบบควบคุม

รีเลย์อัตโนมัติ บูรณาการอย่างลงตัวกับ:

• ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC)
• ระบบการควบคุมดูแลและการได้มาซึ่งข้อมูล (SCADA)
• ระบบตรวจสอบระยะไกล
• ระบบการจัดการอาคาร (BMS)

5. การใช้งานในอุตสาหกรรม

5.1 การผลิตและการควบคุมกระบวนการ

ในระบบอัตโนมัติทางอุตสาหกรรมและระบบควบคุมกระบวนการ รีเลย์ไฟฟ้า และ รีเลย์อัตโนมัติ ทำหน้าที่เป็นอินเทอร์เฟซที่สำคัญระหว่างตัวควบคุมลอจิกที่ตั้งโปรแกรมได้และแอคชูเอเตอร์หนัก

การใช้งานเฉพาะได้แก่:

• การควบคุมมอเตอร์ในสายการประกอบ
• การจัดการปั๊มและสายพานลำเลียง
• การใช้ระบบล็อคเพื่อความปลอดภัย
• ช่วยให้จังหวะการผลิตที่แม่นยำ

5.2 การป้องกันระบบไฟฟ้า

รีเลย์ไฟฟ้าทำหน้าที่เป็นอุปกรณ์ป้องกันในระบบส่งและจำหน่าย โดยตรวจจับข้อผิดพลาด เช่น กระแสเกิน แรงดันต่ำ หรือการลัดวงจร และทริกเกอร์เซอร์กิตเบรกเกอร์เพื่อป้องกันความเสียหายต่อหม้อแปลง ตัวป้อน และอุปกรณ์ที่เชื่อมต่อ

5.3 ระบบอัตโนมัติสำหรับบ้านและอาคาร

รีเลย์ใช้กันอย่างแพร่หลายในระบบไฟส่องสว่างเชิงพาณิชย์และอุตสาหกรรม โดยผสานรวมกับเซ็นเซอร์ตรวจจับการเข้าใช้ ระบบการจัดการอาคาร หรือตัวควบคุมแบบตั้งโปรแกรมได้ เพื่อให้สามารถควบคุมอัตโนมัติ การสลับตามกำหนดเวลา และประสิทธิภาพการใช้พลังงาน

6. ข้อมูลบริษัท: เจ้อเจียง Fanhar Electronics

6.1 ภาพรวมองค์กร

Zhejiang Fanhar Electronics Co., Ltd. เป็นองค์กรเทคโนโลยีขั้นสูงระดับชาติที่เชี่ยวชาญด้าน R&D การผลิต และการขายรีเลย์ บริษัทมีทีมงานมืออาชีพเกือบ 500 คน และดำเนินการสายการผลิตอัตโนมัติเต็มรูปแบบ 30 สาย

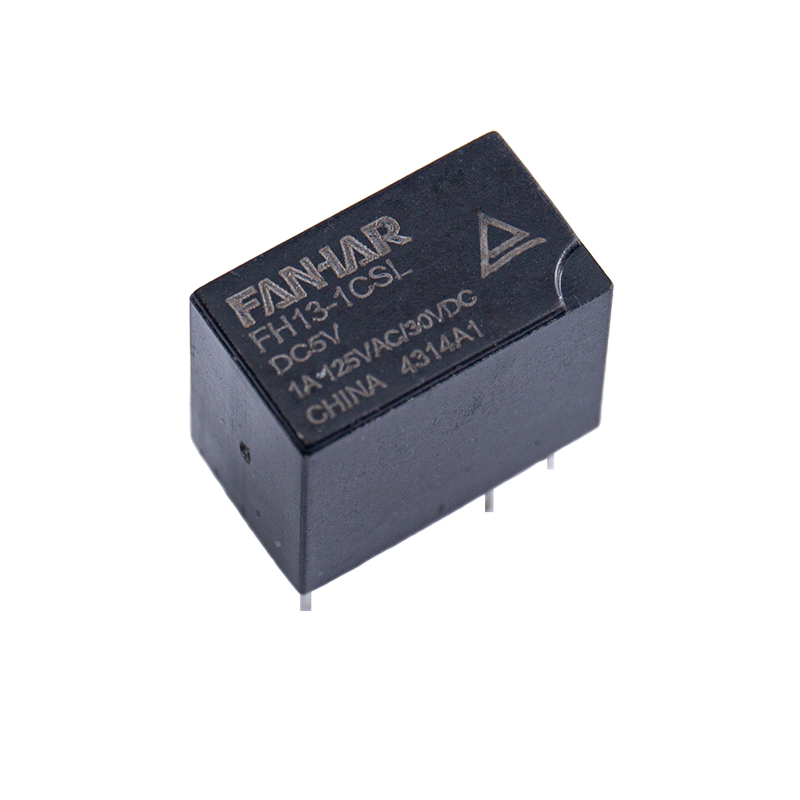

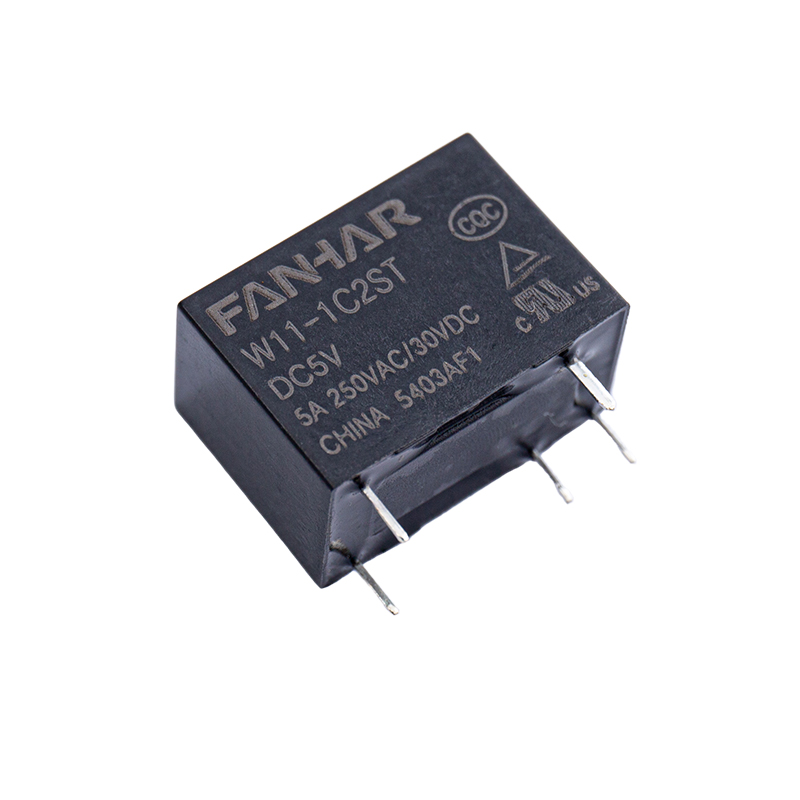

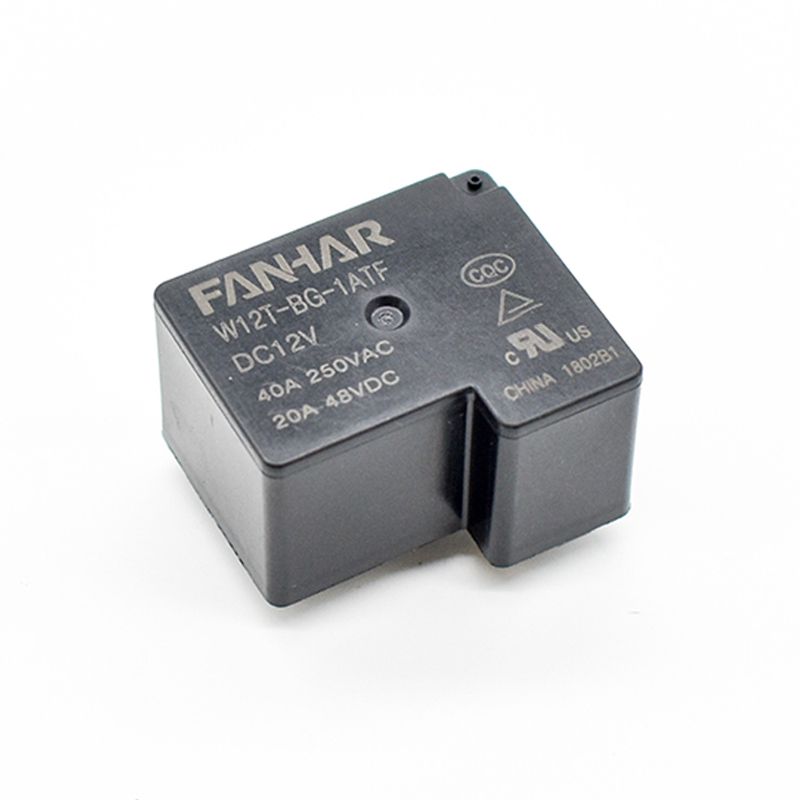

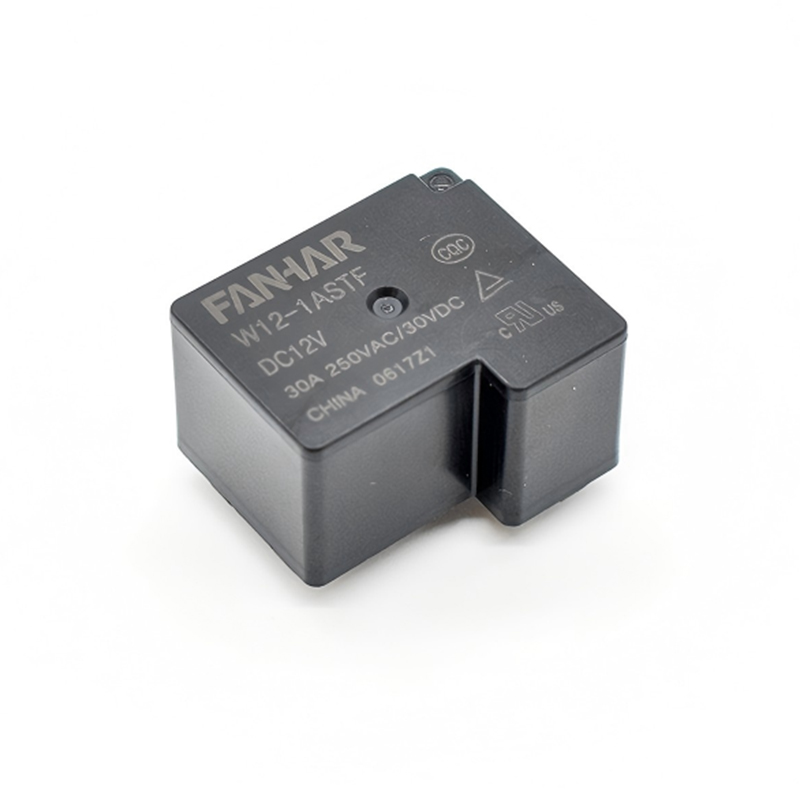

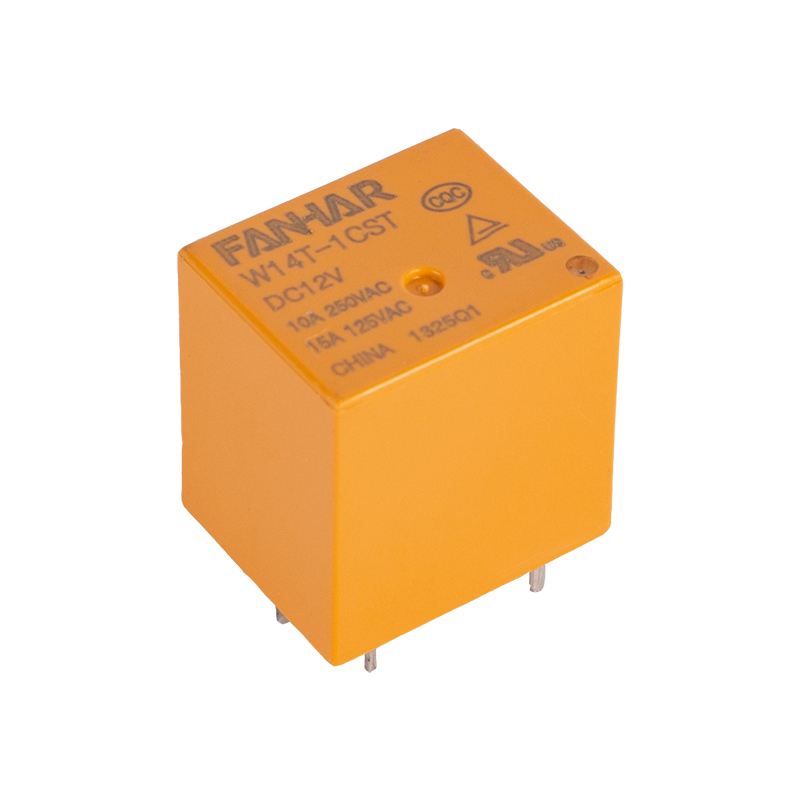

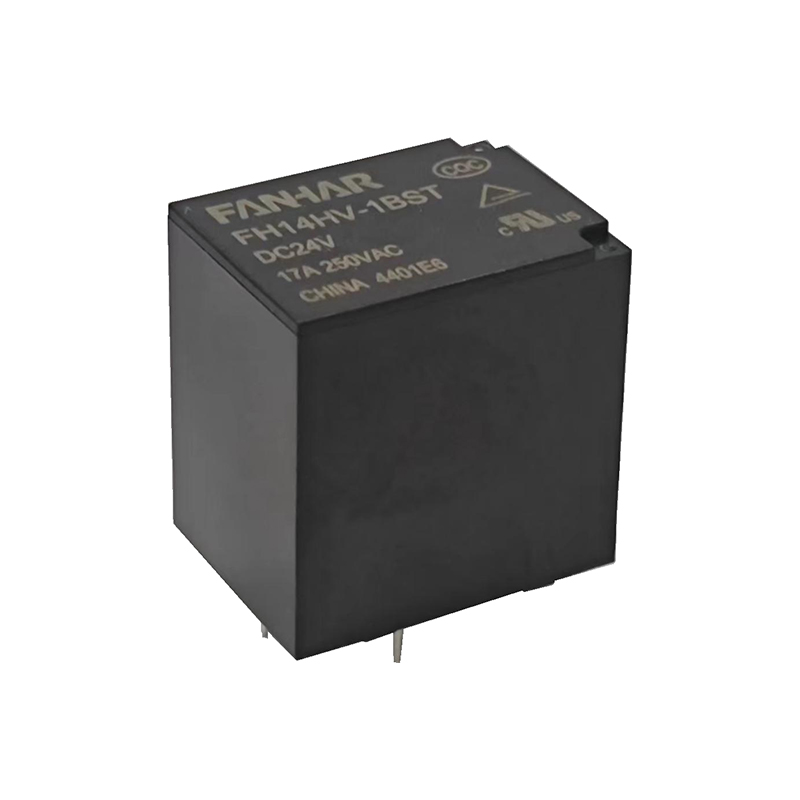

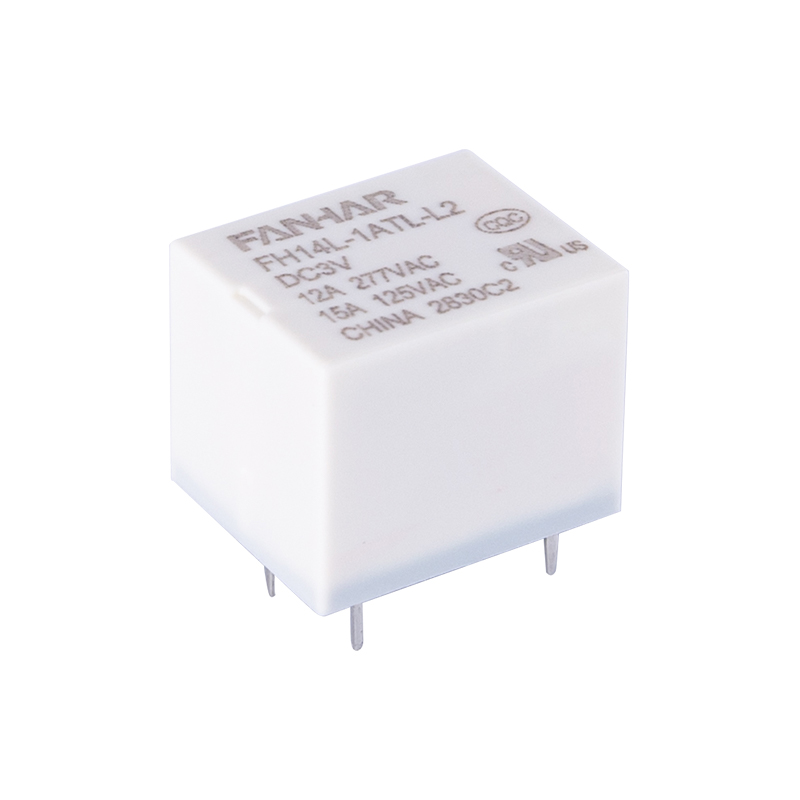

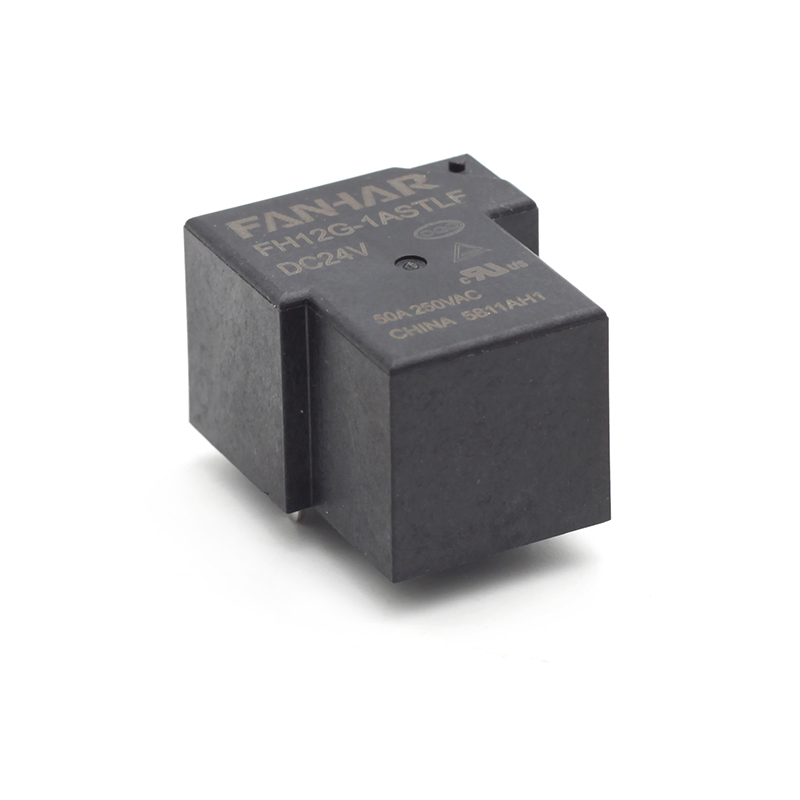

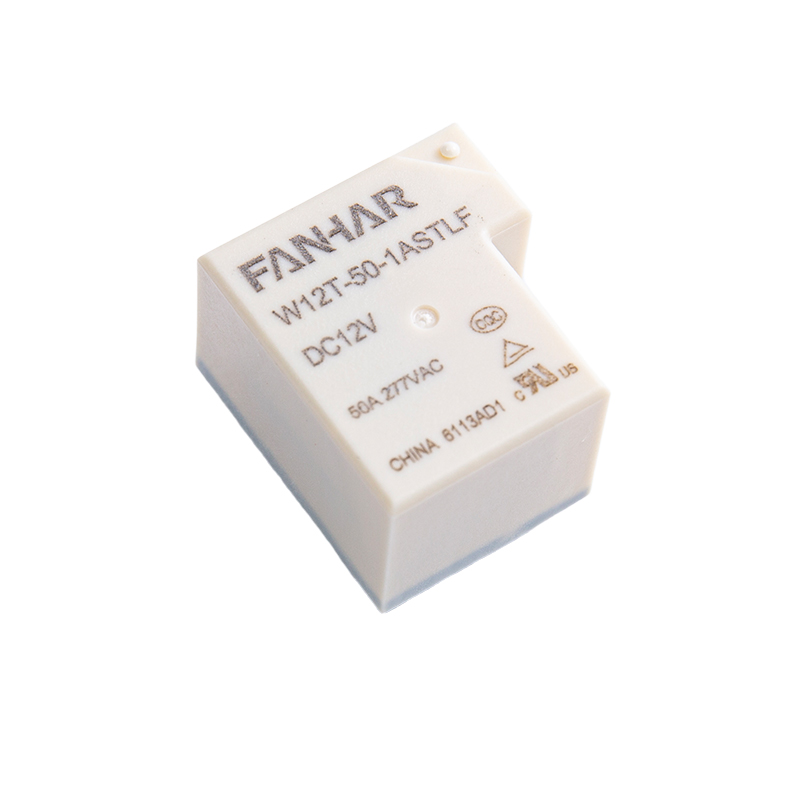

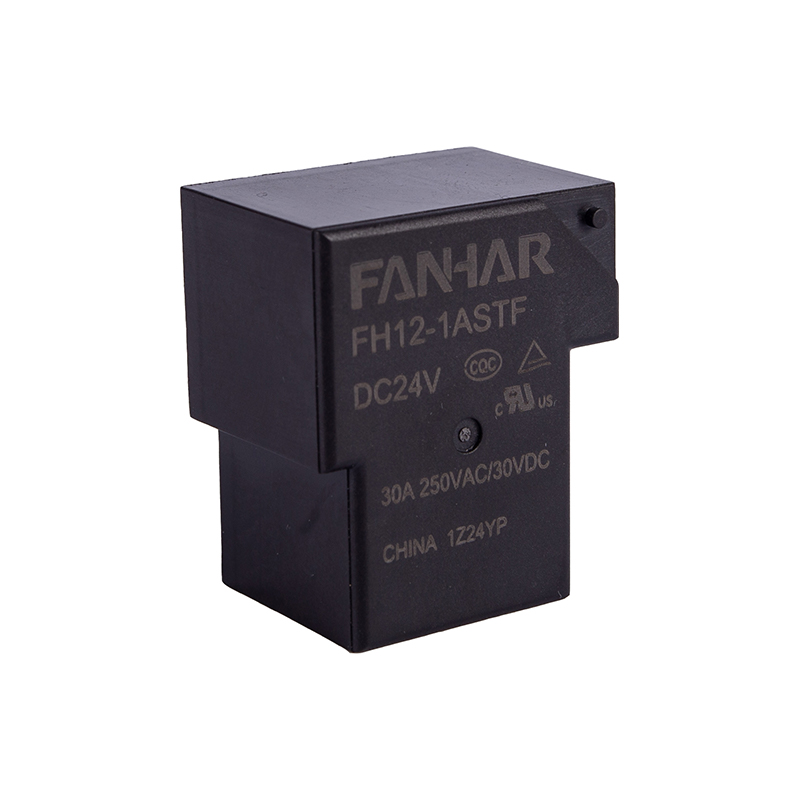

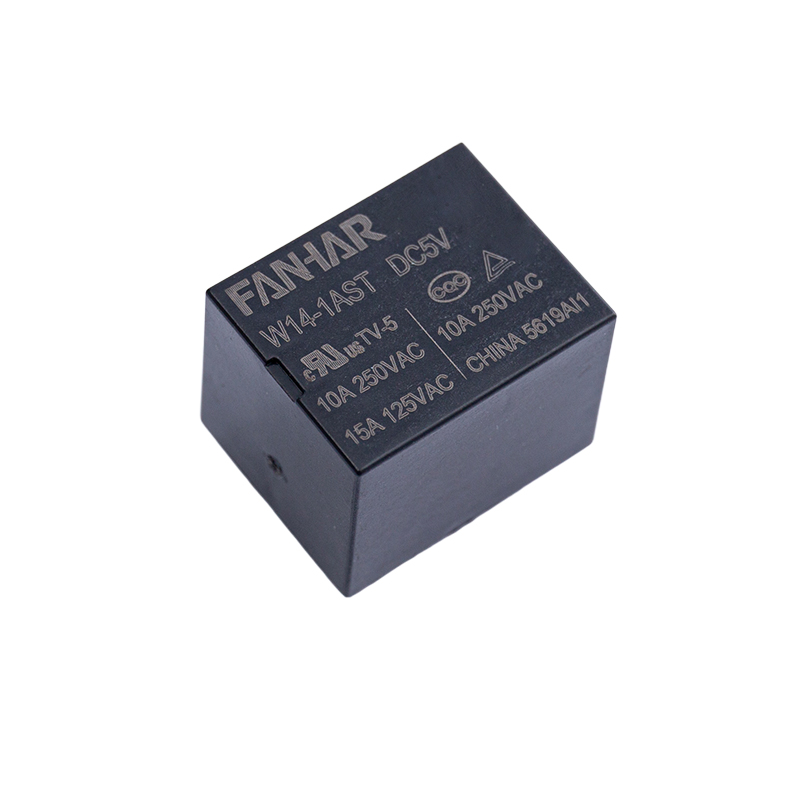

6.2 กลุ่มผลิตภัณฑ์

ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายใน:

• ระบบบ้านอัจฉริยะ
• พลังงานไฟฟ้าโซลาร์เซลล์ใหม่
• กองชาร์จ
• มิเตอร์อัจฉริยะ
• การควบคุมอุตสาหกรรม

6.3 คุณภาพและนวัตกรรม

เพื่อตอบสนองลูกค้าได้ดีขึ้นและตอบสนองความต้องการของตลาด Zhejiang Fanhar Electronics ปรับปรุงผลิตภัณฑ์และเทคโนโลยีการผลิตอย่างต่อเนื่อง โดยลงทุน 6%-8% ของรายได้จากการขายต่อปีในด้านการวิจัยและพัฒนาและนวัตกรรม

บริษัทได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงแห่งชาติและศูนย์ R&D ประจำจังหวัด โดยถือสิทธิบัตรระดับชาติมากกว่า 40 ฉบับ ผลิตภัณฑ์ได้รับการรับรองระดับสากล ได้แก่ ISO9001, ISO14001 และ ISO45001 ตลอดจนการรับรอง UL, TUV และ CQC ที่น่าเชื่อถือ ซึ่งสอดคล้องกับคำสั่ง EU ROHS/REACH โดยสมบูรณ์

7. การเปรียบเทียบ: ระบบเครื่องกลไฟฟ้ากับโซลิดสเตตรีเลย์

7.1 ความแตกต่างทางเทคนิค

7.2 แนวทางการคัดเลือก

เลือก รีเลย์ไฟฟ้า สำหรับ:

• การใช้งานกระแสสูง
• ข้อกำหนดการแยกทางกายภาพที่ชัดเจน
• การออกแบบที่คำนึงถึงต้นทุน
• ความถี่การสลับปานกลาง
• แอปพลิเคชันที่ต้องการการยืนยันการทำงานด้วยเสียง

เลือก solid-state relays for:

• ข้อกำหนดการสลับความเร็วสูง
• สภาพแวดล้อมการทำงานที่เงียบ
• การดำเนินการสลับบ่อยมาก
• การสั่นสะเทือนอย่างรุนแรงหรือการปนเปื้อนของฝุ่น
• การใช้งานที่ไม่สามารถยอมรับการสึกหรอทางกลได้

8. เกณฑ์การคัดเลือก

8.1 ข้อพิจารณาทางเทคนิค

เมื่อทำการเลือก รีเลย์ไฟฟ้า , รีเลย์หลายแอปพลิเคชัน หรือ รีเลย์อัตโนมัติ ประเมินปัจจัยต่อไปนี้:

8.2 ลักษณะเฉพาะของประเภทโหลด

โหลดประเภทต่างๆ นำเสนอความท้าทายในการสลับที่ไม่เหมือนใคร:

• โหลดตัวต้านทาน: เครื่องทำความร้อน, หลอดไส้; นำเสนอเงื่อนไขการสลับที่ค่อนข้างไม่เป็นพิษเป็นภัย
• โหลดอุปนัย: มอเตอร์ โซลินอยด์ หม้อแปลงไฟฟ้า สร้างกระแสพุ่งสูงและแรงดันไฟพุ่งสูง ซึ่งต้องการวัสดุหน้าสัมผัสที่เพิ่มขึ้นและการปราบปรามส่วนโค้ง
• โหลดความจุ: แหล่งจ่ายไฟ, ธนาคารตัวเก็บประจุ; มีสภาวะการไหลเข้าที่รุนแรงซึ่งอาจต้องใช้วงจรชาร์จล่วงหน้า

9. การบำรุงรักษาและการแก้ไขปัญหา

9.1 โหมดความล้มเหลวทั่วไป

การทำความเข้าใจโหมดความล้มเหลวจะช่วยป้องกันความผิดปกติของรีเลย์:

• ติดต่อเชื่อม: ฟิวส์หน้าสัมผัสปิดเนื่องจากมีกระแสไฟมากเกินไปหรือเกิดประกายไฟ การป้องกันรวมถึงขนาดที่เหมาะสมสำหรับกระแสกระชากและวงจรป้องกันอาร์ก
• ความเหนื่อยหน่ายของคอยล์: ผลลัพธ์จากแรงดันไฟฟ้าเกินหรือการทำงานต่อเนื่องเกินรอบการทำงาน
• การกัดกร่อนของหน้าสัมผัส: เกิดจากการสัมผัสกับสิ่งแวดล้อมหรือการทำงานไม่บ่อยนัก
• การสึกหรอทางกล: การเสื่อมสภาพตามปกติจากการดำเนินการสลับซ้ำหลายครั้ง

9.2 ขั้นตอนการทดสอบ

การทดสอบรีเลย์พื้นฐานประกอบด้วย:

1. วัดความต้านทานของคอยล์ด้วยมัลติมิเตอร์ (ความต้านทานไม่จำกัดบ่งชี้ว่าคอยล์เปิด)
2. ใช้แรงดันไฟฟ้าที่ขั้วคอยล์และตรวจสอบการสลับเสียง
3. วัดความต่อเนื่องของการสัมผัสในสถานะมีพลังงานและไม่ได้รับพลังงาน
4. ตรวจสอบว่าผู้ติดต่อกลับสู่สถานะเริ่มต้นเมื่อแรงดันไฟฟ้าถูกลบออก

10. แนวโน้มในอนาคต

10.1 การพัฒนาเทคโนโลยี

วิวัฒนาการของ รีเลย์ไฟฟ้า , รีเลย์หลายแอปพลิเคชัน และ รีเลย์อัตโนมัติ ยังคงดำเนินต่อไปด้วยเทรนด์สำคัญหลายประการ:

• การย่อขนาด: รีเลย์ขนาดเล็กกว่าที่สามารถรองรับโหลดจำนวนมากในขณะที่ใช้พื้นที่ PCB น้อยที่สุด
• รีเลย์อัจฉริยะ: การรวมเซ็นเซอร์และโปรโตคอลการสื่อสารสำหรับข้อมูลเรียลไทม์และการควบคุมระยะไกล
• วัสดุขั้นสูง: ปรับปรุงวัสดุหน้าสัมผัสด้วยความต้านทานส่วนโค้งที่เพิ่มขึ้นและอายุการใช้งานที่ยาวนานขึ้น
• ประสิทธิภาพการใช้พลังงาน: การออกแบบที่ลดการใช้พลังงานและเพิ่มความทนทานสูงสุด

11. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: รีเลย์ระบบเครื่องกลไฟฟ้ามีอายุการใช้งานโดยทั่วไปคือเท่าใด

ตอบ: อายุการใช้งานขึ้นอยู่กับประเภทของโหลดและความถี่ในการเปลี่ยนเป็นอย่างมาก ภายใต้โหลดต้านทานแสงที่มีการสลับไม่บ่อย อุปกรณ์เหล่านี้สามารถบรรลุรอบการทำงานนับล้านรอบ โหลดอุปนัยจำนวนมากหรือการสลับความถี่สูงอาจลดอายุการใช้งานลงเหลือหลายแสนรอบ

คำถามที่ 2: ทำไมรีเลย์ของฉันจึงมีเสียงคลิก?

ตอบ: การคลิกด้วยเสียงเป็นลักษณะปกติของรีเลย์ระบบเครื่องกลไฟฟ้า ซึ่งเป็นผลมาจากการเคลื่อนที่ทางกลของกระดองและหน้าสัมผัส เสียงนี้บ่งบอกถึงการทำงานทางกลไกที่เหมาะสมและให้ผลตอบรับที่เป็นประโยชน์สำหรับการแก้ไขปัญหา

คำถามที่ 3: ฉันจะเลือกระหว่าง EMR และ SSR ได้อย่างไร

ตอบ: เลือกรีเลย์ระบบเครื่องกลไฟฟ้าสำหรับการใช้งานที่มีกระแสไฟสูง ข้อกำหนดการแยกทางกายภาพที่ชัดเจน การออกแบบที่คำนึงถึงต้นทุน และความถี่สวิตชิ่งปานกลาง เลือกรีเลย์โซลิดสเตตสำหรับการสวิตช์ความเร็วสูง การทำงานแบบเงียบ หรือสภาพแวดล้อมที่มีการสั่นสะเทือนอย่างรุนแรง

คำถามที่ 4: อะไรทำให้เกิดการเชื่อมแบบสัมผัส?

ตอบ: การเชื่อมแบบสัมผัสมักเป็นผลมาจากกระแสพุ่งเข้าที่มากเกินไปหรือเกิดความโค้งที่ยืดเยื้อระหว่างการสลับ กลยุทธ์การป้องกันประกอบด้วยขนาดรีเลย์ที่เหมาะสมสำหรับกระแสไหลเข้าและการเลือกรีเลย์ด้วยวัสดุหน้าสัมผัสที่เหมาะสม

คำถามที่ 5: รีเลย์ไฟฟ้าสามารถสลับทั้ง AC และ DC ได้หรือไม่

ตอบ: ได้ แต่การสลับกระแสตรงมีความต้องการมากกว่า เนื่องจากการไม่มีจุดตัดเป็นศูนย์ทำให้ส่วนโค้งคงอยู่ได้นานขึ้น ทำให้เกิดการกัดเซาะหน้าสัมผัสมากขึ้น รีเลย์ที่ได้รับการจัดอันดับสำหรับการสลับ DC มักจะมีพิกัดกระแสต่ำกว่าที่เทียบเท่ากับ AC

คำถามที่ 6: รีเลย์ทางอุตสาหกรรมควรมีใบรับรองอะไรบ้าง

ตอบ: การรับรองที่สำคัญ ได้แก่ UL สำหรับตลาดอเมริกาเหนือ, CE สำหรับการปฏิบัติตามข้อกำหนดของยุโรป และมาตรฐาน IEC สำหรับการใช้งานระหว่างประเทศ การรับรองการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม เช่น ROHS และ REACH ช่วยให้มั่นใจได้ถึงการจำกัดการใช้สารอันตราย

คำถามที่ 7: ฉันจะทดสอบรีเลย์ได้อย่างไร

ตอบ: วัดความต้านทานของคอยล์ด้วยมัลติมิเตอร์ ใช้แรงดันไฟฟ้าที่กำหนดและฟังการสลับ วัดความต่อเนื่องของหน้าสัมผัสในทั้งสองสถานะ และตรวจสอบการกลับสู่ตำแหน่งเริ่มต้นเมื่อไม่มีพลังงาน

คำถามที่ 8: คอนแทคเลนส์ NO และ NC แตกต่างกันอย่างไร?

ตอบ: หน้าสัมผัสที่เปิดตามปกติ (NO) จะเปิดเมื่อขดลวดถูกยกเลิกพลังงานและปิดเมื่อมีพลังงาน หน้าสัมผัสแบบปิดปกติ (NC) จะถูกปิดเมื่อไม่มีพลังงานและเปิดเมื่อมีพลังงาน
