FH37 รีเลย์อุตสาหกรรม

ที่ รีเลย์ FH37 เป็นส่วนประกอบควบคุมที่มีความน่าเชื่อถือสูงซึ่งสร้างขึ้นสำหรับสถานการณ์ทางอุตสาหกรรมที่รุนแรงเป็นหลัก โดยผสานความสามารถในการสวิตชิ่งสูงถึง 15A การกำหนดค่าหน้าสัมผัสที่ยืดหยุ่น โครงสร้างทางกลที่แข็งแกร่ง และคุณสมบัติการติดตั้งที่สะดวก ผลิตภัณฑ์รวมการออกแบบที่ป้องกันฟลักซ์และมาพร้อมกับฝาครอบกันฝุ่นแบบโปร่งใส รองรับโหมดการติดตั้งหลายโหมด และเข้ากันได้กับช่องเสียบรีเลย์ต่างๆ มุ่งมั่นที่จะจัดหาโซลูชันการควบคุมโหลดที่เชื่อถือได้ ใช้งานได้ยาวนาน และบำรุงรักษาได้ง่ายสำหรับระบบอัตโนมัติทางอุตสาหกรรม ข้อกำหนดนี้ให้ภาพรวมที่ครอบคลุมเกี่ยวกับคุณลักษณะทางเทคนิคและพารามิเตอร์ด้านประสิทธิภาพเพื่อรองรับการเลือกและการใช้งานของคุณ

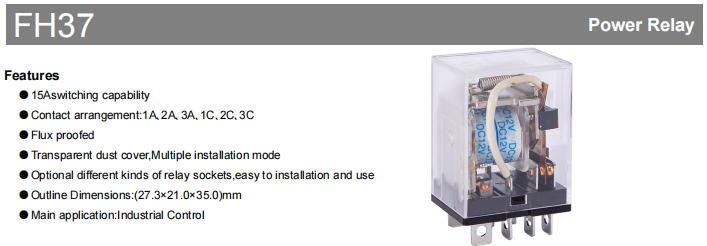

คุณสมบัติผลิตภัณฑ์หลัก

ที่ main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

ที่ design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

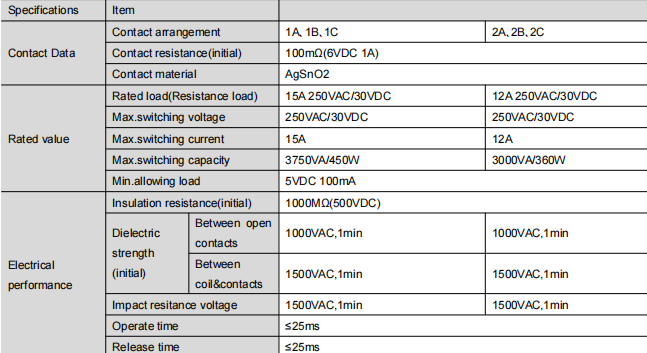

ประสิทธิภาพทางไฟฟ้า

การกำหนดค่าหน้าสัมผัส:มีในรูปแบบเช่น 1A, 1B, 1C เป็นต้น

ความต้านทานการสัมผัสเริ่มต้น: ≤ 100mΩ (วัดที่ 6VDC, 1A)

โหลดพิกัด: 15A @ 250VAC / 30VDC (โหลดตัวต้านทาน)

แรงดันไฟฟ้าสลับสูงสุด: 250VAC / 30VDC

กระแสไฟสวิตชิ่งสูงสุด: 15A.

ความต้านทานของฉนวน: ≥ 1,000MΩ (ที่ 500VDC)

ความเป็นฉนวน:

ระหว่างหน้าสัมผัสที่เปิดอยู่: 1,000VAC เป็นเวลา 1 นาที

ระหว่างคอยล์และหน้าสัมผัส: 1500VAC เป็นเวลา 1 นาที

ความเร็วในการสลับ: เวลาใช้งาน ≤ 25ms, เวลาวางจำหน่าย ≤ 25ms

อายุการใช้งานทางไฟฟ้า: การทำงาน 100,000 ครั้งที่โหลดความต้านทานที่กำหนด (15A, 250VAC/30VDC) โดยมีวงจรเปิด/ปิดที่ 1 วินาที/9 วินาทีที่อุณหภูมิห้อง

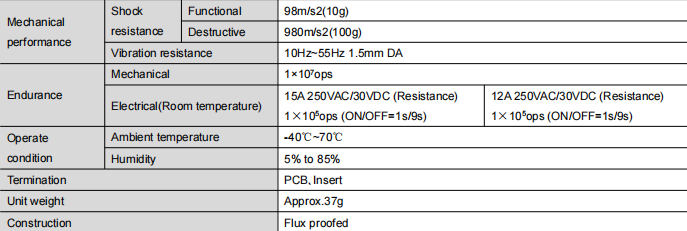

ประสิทธิภาพทางกลและสิ่งแวดล้อม

อายุการใช้งานของเครื่องจักร: มากถึง 10,000,000 การดำเนินงาน

ความต้านทานแรงกระแทก:

ประโยชน์ใช้สอย: 98 ม./วินาที (10 ก.)

ทำลายล้าง: 980 ม./วินาที (100 ก.)

ความต้านทานการสั่นสะเทือน: 10Hz–55Hz, 1.5 มม. DA

อุณหภูมิในการทำงาน: -40 ℃ ถึง 70 ℃

ความชื้นในการทำงาน: 5% ถึง 85% RH (ไม่ควบแน่น)

ลักษณะทางกายภาพ

ประเภทเทอร์มินัล: รูปแบบการแทรก PCB

น้ำหนัก: ประมาณ. 37 กรัม.

โครงสร้าง: การออกแบบที่ปิดสนิทป้องกันฟลักซ์

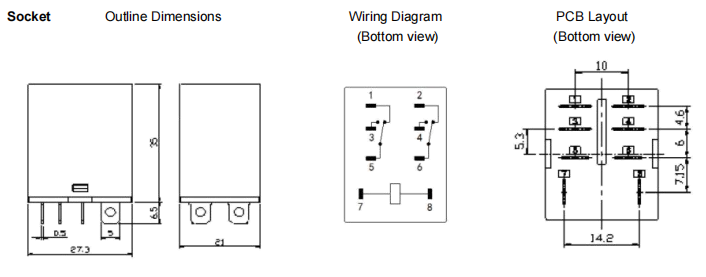

ข้อมูลการติดตั้งและมิติ

สำหรับตำแหน่งรูยึดโดยละเอียดและขนาดโครงร่าง โปรดดูแบบผลิตภัณฑ์ (ดัชนีอ้างอิง: [38, 113, 925, 346])

หมายเหตุความอดทน:

ความคลาดเคลื่อนของมิติเค้าร่าง:

≤ 1 มม.: ±0.2 มม

1 มม. และ <5 มม.: ±0.3 มม

≥5มม.: ±0.5มม

ความคลาดเคลื่อนของโครงร่าง PCB (เว้นแต่จะระบุไว้): ±0.1 มม

สรุป

ที่ FH37 series relay stands as a reliable foundation for การควบคุมอุตสาหกรรม การใช้งานต่างๆ ต้องขอบคุณความสามารถในการสลับที่สูง อายุการใช้งานทางกลและทางไฟฟ้าที่ยอดเยี่ยม ความยืดหยุ่นต่อสิ่งแวดล้อมที่แข็งแกร่ง และการออกแบบการติดตั้งที่คำนึงถึงผู้ใช้เป็นศูนย์กลาง ไม่เพียงตอบสนองความต้องการที่เข้มงวดของการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่ยากลำบาก แต่ยังช่วยเพิ่มการบำรุงรักษาระบบผ่านสถาปัตยกรรมแบบโมดูลาร์ที่โปร่งใสและโปร่งใส เมื่อคุณเลือก FH37 คุณจะได้รับชิ้นส่วนพื้นฐานสำหรับระบบควบคุมของคุณที่จะคงอยู่และมีเสถียรภาพ
