FH39 รีเลย์อุตสาหกรรม

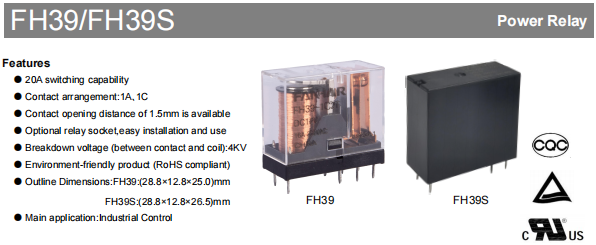

รีเลย์ซีรีส์ FH39 และ FH39S เป็นรีเลย์ทางอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานในการควบคุมทางอุตสาหกรรมโดยเฉพาะ โดดเด่นด้วยความสามารถในการสวิตชิ่งสูงสุด 20A และใช้ได้กับการจัดเรียงหน้าสัมผัส 1A และ 1C ซึ่งตรงตามข้อกำหนดของความต้องการในการควบคุมวงจรต่างๆ สอดคล้องกับมาตรฐาน RoHS ผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อมเหล่านี้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

ในระบบควบคุมอุตสาหกรรมสมัยใหม่ ความน่าเชื่อถือของรีเลย์ส่งผลโดยตรงต่อความเสถียรในการปฏิบัติงานของอุปกรณ์ทั้งหมด รีเลย์ซีรีส์ FH39 และ FH39S ได้รับการสร้างขึ้นเพื่อจุดประสงค์นี้ โดยมีข้อได้เปรียบหลักคือความสามารถในการสลับสูงถึง 20A เมื่อรวมกับการกำหนดค่าหน้าสัมผัสที่ยืดหยุ่นและการออกแบบทางไฟฟ้าที่แข็งแกร่ง รีเลย์เหล่านี้สามารถรองรับสถานการณ์การใช้งานทางอุตสาหกรรมที่ซับซ้อนที่หลากหลายได้อย่างมั่นใจ

ความสามารถในการสลับสูงสำหรับโหลดที่มีความต้องการสูง

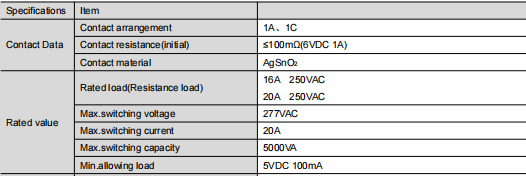

เนื่องจากเป็นรีเลย์ทางอุตสาหกรรม ซีรีส์ FH39 จึงมีความเป็นเลิศในด้านพารามิเตอร์ทางไฟฟ้า รองรับข้อกำหนดโหลดพิกัดสองแบบ: 16A และ 20A ที่ 250VAC โดยมีแรงดันไฟฟ้าสวิตชิ่งสูงสุด 277VAC และความสามารถในการสวิตชิ่งสูงสุด 5000VA ซึ่งหมายความว่าสามารถจัดการการควบคุมมอเตอร์ การจัดการพลังงาน ระบบ HVAC และอื่นๆ ได้อย่างน่าเชื่อถือ

วัสดุหน้าสัมผัสใช้ AgSnO₂ (ซิลเวอร์ทินออกไซด์) ซึ่งรับประกันการนำไฟฟ้าที่ดี ในขณะเดียวกันก็ทนทานต่อการเชื่อมและการกัดเซาะส่วนโค้ง ซึ่งช่วยยืดอายุการใช้งานของผลิตภัณฑ์ในการใช้งานสวิตช์บ่อยครั้ง เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยที่แตกต่างกัน ซีรีส์ FH39 ยังมีตัวเลือกที่มีช่องว่างหน้าสัมผัส 1.5 มม. ซึ่งช่วยเพิ่มการแยกตัวทางไฟฟ้าในสถานะหน้าสัมผัสเปิดอีกด้วย ในส่วนของการจัดการหน้าสัมผัสนั้น มีให้เลือกทั้งการกำหนดค่า 1A (SPST-NO) และ 1C (SPDT) ทำให้สามารถปรับให้เข้ากับข้อกำหนดตรรกะการควบคุมต่างๆ ได้อย่างยืดหยุ่น

แรงดันไฟฟ้าทนสูงและการป้องกันหลายระดับเพื่อความปลอดภัยของระบบ

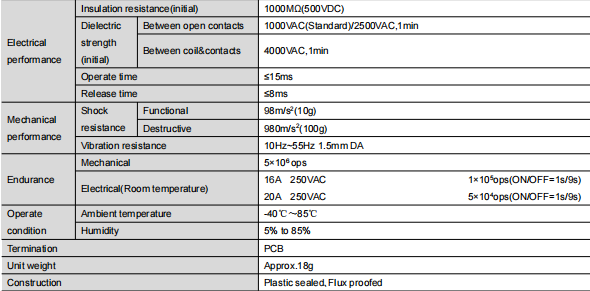

ในสภาพแวดล้อมอุตสาหกรรมไฟฟ้าแรงสูง ประสิทธิภาพของฉนวนระหว่างคอยล์และหน้าสัมผัสถือเป็นสิ่งสำคัญ ซีรีส์ FH39 ทำงานได้ดีในพื้นที่นี้: ความเป็นฉนวนระหว่างคอยล์และหน้าสัมผัสสูงถึง 4000VAC ในขณะที่แรงดันไฟฟ้าทนระหว่างหน้าสัมผัสแบบเปิดนั้นตรงตามมาตรฐาน 1000VAC โดยมีเวอร์ชันต้านทานสูง 2500VAC ซึ่งเป็นอุปกรณ์เสริมให้เลือกใช้งาน นอกจากนี้ ความต้านทานของฉนวนเริ่มต้นมากกว่า 1,000MΩ (ทดสอบที่ 500VDC) ป้องกันความเสี่ยงจากกระแสไฟรั่วได้อย่างมีประสิทธิภาพ และรับประกันความปลอดภัยโดยรวมของระบบ

การออกแบบตัวเครื่องยังคำนึงถึงความซับซ้อนของสภาพแวดล้อมการใช้งานจริงด้วย สำหรับสภาพแวดล้อมภายในอาคารที่สะอาด สามารถเลือกชนิดป้องกันฟลักซ์ได้ หากจะใช้งานอุปกรณ์ในไซต์งานอุตสาหกรรมที่มีก๊าซที่มีฤทธิ์กัดกร่อน เช่น H₂S, SO₂, NO₂ หรือฝุ่นจำนวนมาก แนะนำให้ใช้ชนิดปิดผนึกพลาสติกเพื่อให้ทนต่อความชื้น ฝุ่น และการปนเปื้อนได้ดีขึ้น

ตัวเลือกแรงดันไฟฟ้าคอยล์หลายตัวเพื่อการปรับตัวที่ยืดหยุ่น

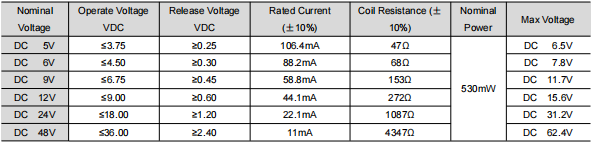

ซีรีส์ FH39 นำเสนอข้อกำหนดแรงดันไฟฟ้าของคอยล์ที่หลากหลายตั้งแต่ 5V ถึง 48V DC ทั้งหมดนี้มีกำลังไฟระบุแบบรวมที่ 530mW ไม่ว่าจะเป็นโมดูลควบคุมอิเล็กทรอนิกส์แรงดันต่ำหรือระบบควบคุม 24V หรือ 48V ที่เป็นมาตรฐานอุตสาหกรรม ก็มีรุ่นที่ตรงกันให้เลือก แรงดันไฟฟ้าใช้งานและปล่อยแรงดันไฟฟ้าแต่ละระดับได้รับการออกแบบอย่างสมเหตุสมผลเพื่อให้มั่นใจในการรับและปล่อยที่เชื่อถือได้แม้ในช่วงแรงดันไฟฟ้าผันผวน เวลาใช้งานคือ ≤15ms และเวลาปล่อยคือ ≤8ms ซึ่งเป็นไปตามข้อกำหนดความเร็วการตอบสนองของแอปพลิเคชันควบคุมทางอุตสาหกรรมส่วนใหญ่

โครงสร้างที่กะทัดรัดเพื่อการติดตั้งง่าย

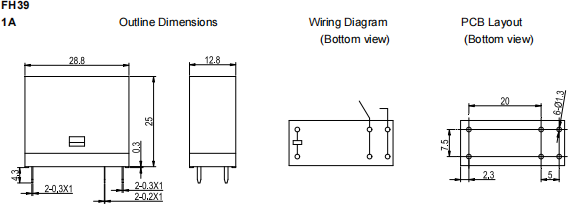

ในอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัด ขนาดทางกายภาพของส่วนประกอบมักจะกลายเป็นปัจจัยในการเลือกที่สำคัญ FH39 มีขนาดภายนอก 28.8 x 12.8 x 25.0 มม. ในขณะที่ FH39S จะสูงกว่าเล็กน้อยที่ 28.8 x 12.8 x 26.5 มม. ทั้งสองมีขั้วต่อ PCB ที่เหมาะสำหรับการแทรกและการผลิตแบบอัตโนมัติ การออกแบบที่กะทัดรัดช่วยให้ติดตั้งได้ง่ายบนแผงควบคุมที่มีพื้นที่จำกัดหรือภายในกล่องกระจายสินค้า ทำให้มีพื้นที่มากขึ้นสำหรับการจัดวางโดยรวม

เป็นที่น่าสังเกตว่ามีช่องเสียบรีเลย์เสริมเฉพาะสำหรับซีรี่ส์นี้ ช่วยให้เดินสายและเปลี่ยนได้อย่างรวดเร็วโดยไม่ต้องบัดกรี ช่วยลดระยะเวลาในการทดสอบและบำรุงรักษาอุปกรณ์ได้อย่างมาก ลดต้นทุนการบำรุงรักษาในสถานที่ และเพิ่มความยืดหยุ่นในการใช้งาน

ความทนทานและการปรับตัวต่อสิ่งแวดล้อม

ด้วยความทนทานเชิงกลมากกว่า 5 ล้านการทำงานและความทนทานทางไฟฟ้าที่ยอดเยี่ยมภายใต้โหลดที่กำหนด ซีรีส์ FH39 จึงเหมาะอย่างยิ่งสำหรับงานควบคุมที่ต้องดำเนินการบ่อยครั้ง ช่วงอุณหภูมิในการทำงานอยู่ที่ -40°C ถึง 85°C ครอบคลุมสภาพแวดล้อมอุตสาหกรรมส่วนใหญ่ทั้งในร่มและกลางแจ้ง ความสามารถในการปรับตัวให้เข้ากับระดับความชื้นตั้งแต่ 5% ถึง 85% ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้แม้ในสภาวะชื้น

ในแง่ของการต้านทานความเค้นเชิงกล ซีรีส์ FH39 สามารถทนต่อแรงกระแทกจากการทำงานที่ 98 ม./วินาที² และแรงกระแทกแบบทำลายล้างที่ 980 ม./วินาที² โดยจะรักษาประสิทธิภาพที่มั่นคงภายใต้สภาวะการสั่นสะเทือน (10 Hz ถึง 55 Hz, แอมพลิจูดสองเท่า 1.5 มม.) ซึ่งแสดงให้เห็นถึงความน่าเชื่อถือของโครงสร้างระหว่างการขนส่งและการปฏิบัติงาน

การเลือกและคำแนะนำการใช้งาน

เพื่อใช้ประโยชน์จากประสิทธิภาพของรีเลย์ซีรีส์ FH39 ได้อย่างเต็มที่ ควรสังเกตหลายจุดระหว่างการติดตั้งและใช้งาน: ขั้นแรก หลีกเลี่ยงการทำรีเลย์ตกหล่นหรือกระแทกอย่างรุนแรง เพื่อป้องกันผลกระทบต่อความแม่นยำของโครงสร้างภายใน ประการที่สอง เลือกประเภทกล่องหุ้มที่เหมาะสมตามสภาพแวดล้อมจริง สำหรับสถานที่ที่มีมลพิษสูง ต้องใช้พลาสติกชนิดปิดผนึก สุดท้ายนี้ เมื่อออกแบบเค้าโครง PCB โปรดดูข้อกำหนดด้านความคลาดเคลื่อนในข้อกำหนด: สำหรับขนาดภายนอก ≤1มม. ค่าความคลาดเคลื่อนควรอยู่ที่ ±0.2มม. สำหรับขนาดระหว่าง 1 มม. ถึง 5 มม. ความคลาดเคลื่อนคือ ± 0.3 มม. สำหรับขนาด ≥5มม. ความคลาดเคลื่อนคือ ±0.5มม. ขอแนะนำให้ควบคุมความคลาดเคลื่อนของโครงร่าง PCB ภายใน ±0.1 มม.

สรุป

ด้วยความสามารถในการรองรับกระแสไฟสูง 20A, แรงดันไฟฟ้าแยกสูง 4000VAC, ตัวเลือกคอยล์ที่หลากหลาย และการออกแบบโครงสร้างที่กะทัดรัด รีเลย์ FH39 และ FH39S จึงโดดเด่นในฐานะผลิตภัณฑ์ที่เชื่อถือได้ในด้านการควบคุมทางอุตสาหกรรม โดยให้ทั้งประสิทธิภาพและความยืดหยุ่น ไม่ว่าจะใช้ในอุปกรณ์อัตโนมัติ ระบบไฟฟ้า หรือโมดูลควบคุมเครื่องใช้ในบ้าน สิ่งเหล่านี้ให้การรับประกันการเปลี่ยนที่เสถียรและปลอดภัย หากคุณกำลังมองหารีเลย์ทางอุตสาหกรรมที่คุ้มค่าสำหรับโปรเจ็กต์ต่อไปของคุณ ซีรีส์ FH39 คุ้มค่าที่จะพิจารณาอย่างแน่นอน
