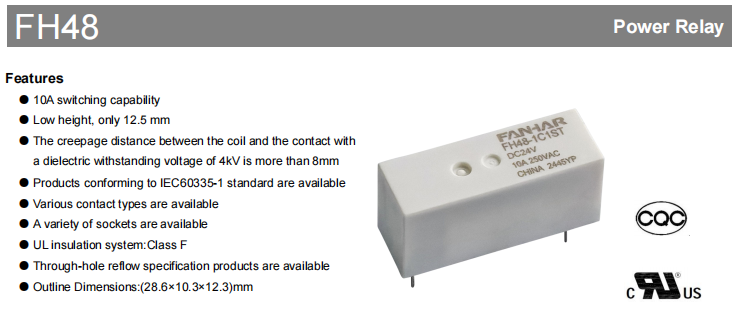

FH48 รีเลย์อุตสาหกรรม

อุปกรณ์อัตโนมัติ เครื่องใช้ไฟฟ้าภายในบ้าน และระบบควบคุมทางอุตสาหกรรมล้วนอาศัยรีเลย์เนื่องจากเชื่อถือได้และประหยัดพื้นที่ จุดประสงค์นี้เป็นสิ่งที่รีเลย์ซีรีส์ FH48 ได้รับการออกแบบมาเพื่อโดยเฉพาะ มันรวมความสามารถในการสลับสูง นอกจากนี้ยังมีการออกแบบที่บางเฉียบอีกด้วย มีประสิทธิภาพเป็นฉนวน มีใบรับรองมากมาย ช่วยให้วิศวกรได้รับโซลูชันที่ทนทานและกะทัดรัด

ข้อดีหลัก

สาระสำคัญของซีรีส์ FH48 อยู่ที่ความสมดุลทางวิศวกรรมที่แม่นยำ แม้จะมีขนาดกะทัดรัดเพียง 28.6×10.3×12.3 มม. แต่ก็สามารถสลับโหลดได้สูงสุด 10A ความสูงที่ต่ำเป็นพิเศษเพียง 12.5 มม. เป็นสิ่งที่น่าสังเกตเป็นพิเศษ เนื่องจากช่วยเพิ่มพื้นที่ว่างอันมีค่าสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่เพรียวบางยิ่งขึ้นและโครงร่าง PCB ที่มีความหนาแน่นสูง ผลิตภัณฑ์นี้ใช้การออกแบบที่ต้านทานฟลักซ์หรือโครงสร้างที่ปิดผนึกด้วยพลาสติกทั้งหมด ขับไล่ฝุ่น ความชื้น และก๊าซอันตราย (เช่น H₂S และ SO₂) ได้อย่างมีประสิทธิภาพ จึงรับประกันการทำงานที่เสถียรในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง 85°C และรองรับสภาพแวดล้อมที่หลากหลายตั้งแต่ -40°C ถึง 85°C ห้องสะอาดไปจนถึงการตั้งค่าแบบอุตสาหกรรม

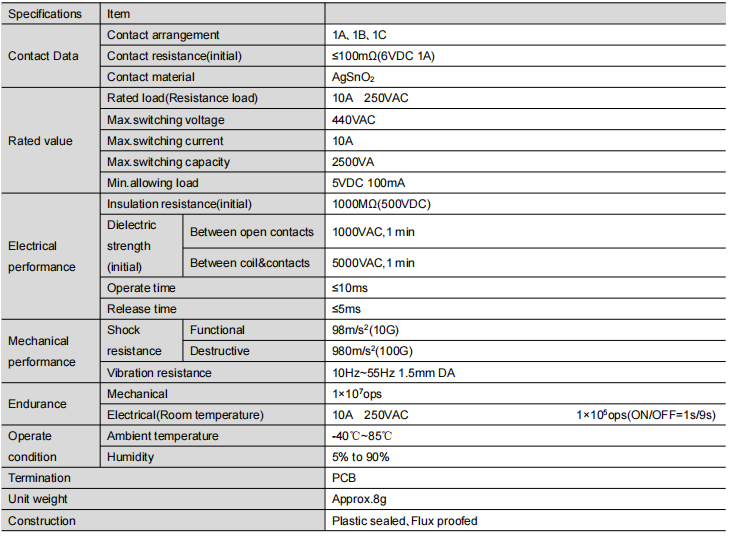

พารามิเตอร์ทางเทคนิคและประสิทธิภาพที่สำคัญ

รีเลย์ซีรีส์นี้นำเสนอประสิทธิภาพที่โดดเด่นและรายละเอียดที่เชื่อถือได้:

ประสิทธิภาพทางไฟฟ้า : ใช้วัสดุหน้าสัมผัสซิลเวอร์ทินออกไซด์ (AgSnO₂) ซึ่งทนทานต่อการกัดเซาะส่วนโค้งได้ดี ความต้านทานการสัมผัสเริ่มต้นต่ำถึง ≤100mΩ ทำให้มั่นใจได้ถึงการใช้พลังงานต่ำและอายุการใช้งานยาวนาน ความต้านทานของฉนวนสูงถึง 1,000MΩ และความเป็นฉนวนระหว่างขดลวดและหน้าสัมผัสอยู่ที่ 5,000VAC จึงมั่นใจได้ถึงแผงกั้นด้านความปลอดภัยที่แข็งแกร่ง

กลไกและความทนทาน : เวลาใช้งานและปล่อยที่รวดเร็ว (≤10ms / ≤5ms) ช่วยให้มั่นใจได้ถึงการตอบสนองที่รวดเร็ว ความทนทานทางกลไกสูงถึง 10 ล้านการดำเนินงาน ภายใต้โหลดพิกัด 10A 250VAC ความทนทานทางไฟฟ้ายังสูงถึง 10 ล้านการทำงาน ตอบสนองความต้องการการทำงานที่มั่นคงในระยะยาว

ไดรฟ์ที่ยืดหยุ่น : มีตัวเลือกแรงดันไฟฟ้าคอยล์ที่หลากหลายตั้งแต่ DC5V ถึง DC60V โดยมีอัตราการกินไฟตั้งแต่ 250mW ถึง 300mW ช่วยให้สามารถบูรณาการเข้ากับวงจรควบคุมที่หลากหลายได้อย่างราบรื่น

คู่มือการกำหนดค่าและการเลือกที่ยืดหยุ่น

ซีรีส์ FH48 มีการกำหนดค่าที่ยืดหยุ่นสูงเพื่อตอบสนองความต้องการในการออกแบบวงจรที่แตกต่างกัน:

แบบฟอร์มการติดต่อ : มีการกำหนดค่าที่จำเป็นสามแบบ: 1A (เปิดตามปกติ), 1B (ปิดตามปกติ) และ 1C (เปลี่ยน)

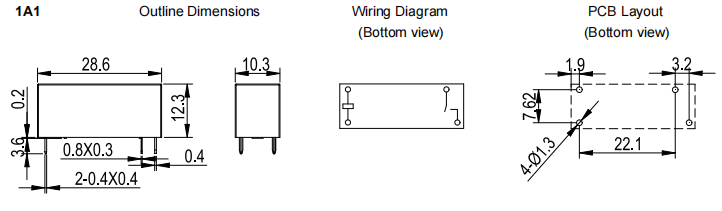

ประเภทการติดตั้ง : รองรับการกำหนดค่าพิน PCB จำนวนมาก (ประเภท 1, 2, 3) พร้อมด้วยแผนผังมิติที่ครอบคลุมและแนวทางการเดินสายไฟเพื่อเสริม

ระดับการป้องกัน :ตัวเลือกระหว่างประเภททนฟลักซ์มาตรฐานและรุ่นที่ปิดผนึกด้วยพลาสติกทั้งหมดขึ้นอยู่กับสภาพแวดล้อมการทำงาน

รหัสการสั่งซื้อ "FH48-1A1ST-XXXDC12V" ระบุประเภท รูปแบบหน้าสัมผัส รูปแบบการติดตั้ง โครงสร้าง วัสดุหน้าสัมผัส และแรงดันไฟฟ้าของคอยล์อย่างชัดเจน ช่วยให้เลือกได้อย่างแม่นยำ

การอนุมัติและการปฏิบัติตามข้อกำหนดด้านความปลอดภัย

ผลิตภัณฑ์นี้ได้รับการรับรองความปลอดภัยกระแสหลักระดับสากลหลายรายการ ได้แก่:

UL / cUL (หมายเลขไฟล์ E475405)

TÜV (หมายเลขไฟล์ R 50610371)

CQC (หมายเลขไฟล์ CQC23002412542)

การรับรองเหล่านี้ครอบคลุมพิกัดแรงดันไฟฟ้าและสถานการณ์โหลดที่หลากหลาย ซึ่งแสดงให้เห็นว่ารีเลย์ FH48 ปฏิบัติตามมาตรฐานความปลอดภัยสากลที่เข้มงวด และเหมาะสำหรับการใช้งานในตลาดโลก โดยเฉพาะอย่างยิ่งในภาคส่วนต่างๆ เช่น เครื่องใช้ในครัวเรือน (IEC60335-1) และการควบคุมทางอุตสาหกรรม

พื้นที่ใช้งาน

ด้วยประสิทธิภาพที่เชื่อถือได้และการออกแบบที่กะทัดรัด รีเลย์ซีรีส์ FH48 จึงถูกนำมาใช้กันอย่างแพร่หลายใน:

เครื่องใช้ในครัวเรือน : การควบคุมหลักหรือสวิตช์ไฟในเครื่องปรับอากาศ เครื่องซักผ้า เครื่องล้างจาน ฯลฯ

การควบคุมอุตสาหกรรม : โมดูลเอาต์พุตสำหรับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ ตัวควบคุมมอเตอร์ และเครื่องมือวัด

อุปกรณ์ไฟฟ้า : ระบบ UPS, โมดูลจ่ายไฟ, มิเตอร์อัจฉริยะ

โครงสร้างพื้นฐานการสื่อสาร: อุปกรณ์สถานีฐาน การบริหารพลังงานเครือข่าย

ยานพาหนะพลังงานใหม่ : วงจรเสริมสำหรับการจัดการแบตเตอรี่ การควบคุมการชาร์จ ฯลฯ

บทสรุป

ด้วยประสิทธิภาพทางไฟฟ้า โครงสร้างทางกลที่แข็งแกร่ง ตัวเลือกการออกแบบที่ยืดหยุ่น และการรับรองความปลอดภัยที่ครอบคลุม รีเลย์ซีรีส์ FH48 กลายเป็นตัวเลือกในอุดมคติสำหรับการใช้งานที่ต้องการความน่าเชื่อถือสูงและการออกแบบที่ประหยัดพื้นที่ มันไม่ได้เป็นเพียงส่วนประกอบเท่านั้น แต่ยังเป็นผู้ทำงานร่วมกันที่สำคัญในการรับประกันการทำงานที่เชื่อถือได้และปลอดภัยของอุปกรณ์ของคุณ
