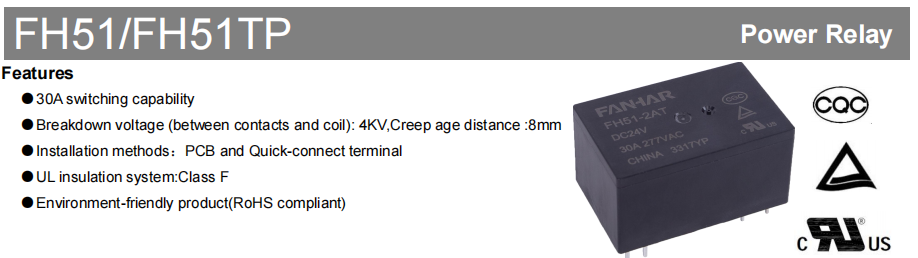

FH51/FH51TP รีเลย์อุตสาหกรรม

รีเลย์เป็นส่วนควบคุมที่สำคัญในการควบคุมทางอุตสาหกรรม เครื่องใช้ในบ้าน และระบบไฟฟ้าสมัยใหม่ ความน่าเชื่อถือ ความปลอดภัย และอายุการใช้งานที่ยาวนานมีผลโดยตรงต่อประสิทธิภาพของระบบและความรู้สึกของผู้ใช้ รีเลย์กำลังสูงซีรีส์ FH51 / FH51TP มอบความสามารถในการสลับที่โดดเด่น ประสิทธิภาพของฉนวน และตัวเลือกการติดตั้งที่ยืดหยุ่น มอบโซลูชันการควบคุมที่เสถียร ปลอดภัย และทนทานสำหรับการใช้งานที่มีโหลดสูงที่หลากหลาย

ภาพรวมผลิตภัณฑ์

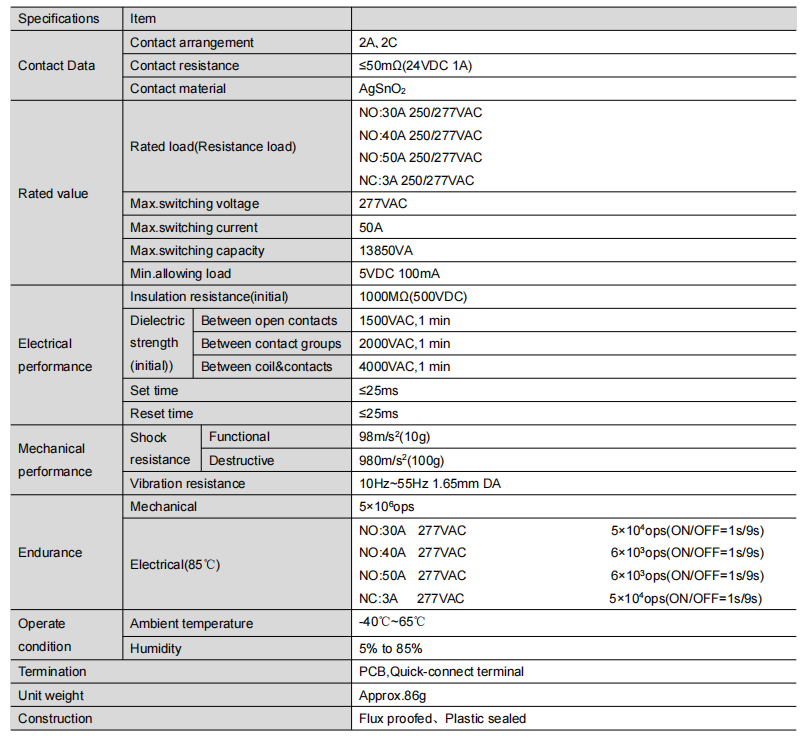

รีเลย์ซีรีส์ FH51 ใช้ระบบฉนวน Class F UL และมีความสามารถในการสลับสูงสุดถึง 50A รองรับวิธีการติดตั้งสองวิธี ได้แก่ ขั้วต่อ PCB และขั้วต่อแบบเชื่อมต่อด่วน เพื่อรองรับการออกแบบโครงสร้างและกระบวนการผลิตที่แตกต่างกัน ผลิตภัณฑ์ปฏิบัติตามมาตรฐานด้านสิ่งแวดล้อม RoHS ทำให้เหมาะสำหรับการใช้งานที่มีความปลอดภัยที่เข้มงวด การคุ้มครองสิ่งแวดล้อม และข้อกำหนดด้านความน่าเชื่อถือในระยะยาว

ข้อได้เปรียบที่สำคัญ

ความสามารถในการสลับโหลดสูงสำหรับอุปกรณ์กำลังสูง

หน้าสัมผัสแบบเปิดตามปกติ (NO) รองรับ 30A / 40A / 50A ที่ 250/277VAC; หน้าสัมผัสแบบปิดปกติ (NC) รองรับ 3A ที่ 250/277VAC

ความสามารถในการสลับสูงสุดถึง 13850VA สามารถจัดการอุปกรณ์กำลังสูง เช่น คอมเพรสเซอร์เครื่องปรับอากาศ เครื่องทำความร้อน และมอเตอร์อุตสาหกรรม

ความเป็นฉนวนและความเป็นฉนวนที่ดีเยี่ยมเพื่อความปลอดภัยของระบบ

ความเป็นฉนวนระหว่างคอยล์และหน้าสัมผัส: 4000VAC ช่วยให้มั่นใจได้ถึงการแยกที่เชื่อถือได้ระหว่างวงจรไฟฟ้าแรงสูงและแรงต่ำ

ระยะการซึมผ่าน: 8 มม. เพิ่มขอบเขตความปลอดภัยทางไฟฟ้าได้อย่างมีประสิทธิภาพและลดความเสี่ยงการรั่วไหล

ความต้านทานของฉนวนเริ่มต้น: 1000MΩ (ที่ 500VDC) เพื่อการทำงานที่มั่นคงในระยะยาว

การจัดเรียงหน้าสัมผัสและตัวเลือกการติดตั้งที่หลากหลายเพื่อการปรับเปลี่ยนที่ยืดหยุ่น

มีให้เลือกทั้งแบบ 2A (หน้าสัมผัส NO 2 อัน) และ 2C (หน้าสัมผัสแบบเปลี่ยนได้ 2 อัน) เพื่อตอบสนองข้อกำหนดตรรกะการควบคุมต่างๆ

เลือกระหว่างขั้วต่อ PCB หรือขั้วต่อแบบเชื่อมต่อด่วน (TP) เพื่ออำนวยความสะดวกในการประกอบอัตโนมัติและการบำรุงรักษานอกสถานที่ ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิต

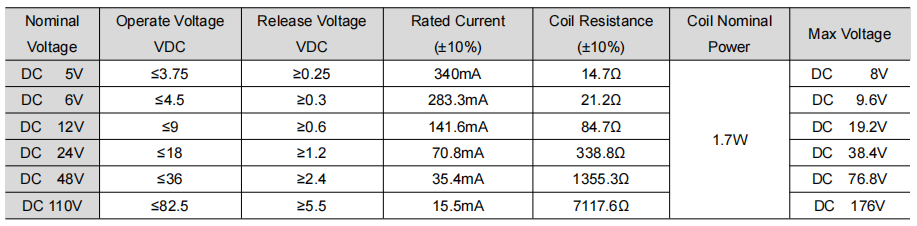

ช่วงแรงดันไฟฟ้าคอยล์กว้างและการใช้พลังงานต่ำ

ตัวเลือกแรงดันไฟฟ้าคอยล์: DC 5V / 6V / 12V / 24V / 48V / 110V เข้ากันได้กับวงจรควบคุมต่างๆ

กำลังไฟพิกัด: 1.7W ปรับสมดุลประสิทธิภาพการดึงเข้าที่เชื่อถือได้พร้อมประสิทธิภาพการใช้พลังงานของระบบ

ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่เลวร้าย

ช่วงอุณหภูมิในการทำงาน: -40°C ถึง 65°C เหมาะสำหรับสภาวะที่มีอุณหภูมิสูงและเย็นจัด

ความต้านทานการสั่นสะเทือน: 10Hz ~ 55Hz, 1.65 มม. DA; ต้านทานแรงกระแทก: 980 ม./วินาที (100 ก.) เหมาะสำหรับอุปกรณ์อุตสาหกรรมที่มีการสั่นสะเทือนบ่อยครั้ง

มีให้เลือกทั้งแบบป้องกันฟลักซ์และโครงสร้างปิดผนึกด้วยพลาสติกเพื่อให้ตรงกับความสะอาดของสิ่งแวดล้อม:

ป้องกันฟลักซ์: แนะนำสำหรับสภาพแวดล้อมที่สะอาดปราศจาก H₂S, SO₂, NO₂ และฝุ่น

ปิดผนึกด้วยพลาสติก: แนะนำสำหรับสภาพแวดล้อมที่ไม่สะอาดซึ่งมีสารปนเปื้อนข้างต้น ช่วยเพิ่มความน่าเชื่อถือในระยะยาว

การใช้งานทั่วไป

เครื่องใช้ในครัวเรือน: เครื่องปรับอากาศ, เครื่องทำน้ำอุ่น, เตาไมโครเวฟ, เครื่องทำความร้อนไฟฟ้า, เครื่องลดความชื้น

การควบคุมทางอุตสาหกรรม: การควบคุมมอเตอร์ ระบบการจัดการพลังงาน อุปกรณ์อัตโนมัติ อุปกรณ์ทำความร้อนทางอุตสาหกรรม

ระบบไฟฟ้า: มิเตอร์อัจฉริยะ การควบคุมการจ่ายพลังงาน อุปกรณ์ชาร์จ อุปกรณ์พลังงานใหม่

สรุป

รีเลย์กำลังสูงซีรีส์ FH51 / FH51TP ผสมผสานความสามารถในการโหลดสูง ประสิทธิภาพของฉนวนที่แข็งแกร่ง การกำหนดค่าที่ยืดหยุ่น และความสามารถในการปรับตัวในสภาพแวดล้อมที่รุนแรง ทำให้เป็นตัวเลือกในอุดมคติสำหรับระบบควบคุมที่มีความน่าเชื่อถือสูง ไม่ว่าจะเป็นเครื่องใช้ในครัวเรือน อุปกรณ์อุตสาหกรรม หรือระบบไฟฟ้า ซีรีส์ FH51 มอบส่วนประกอบควบคุมหลักที่มั่นคง ปลอดภัย และทนทานสำหรับการออกแบบของคุณ
