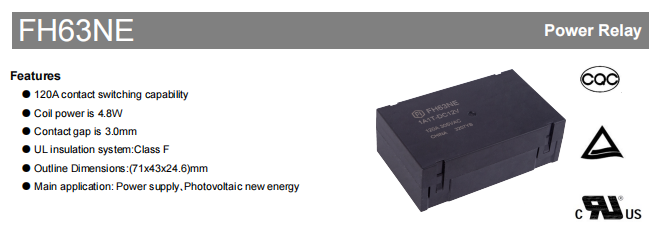

FH63NE 120A รีเลย์พลังงานใหม่กระแสสูง - ออกแบบมาสำหรับการจัดเก็บพลังงานไฟฟ้าโซลาร์เซลล์และอุปกรณ์จ่ายไฟทางอุตสาหกรรม

ที่ FH63NE เป็นอุปกรณ์ประสิทธิภาพสูงกระแสสูง รีเลย์พลังงานใหม่ พัฒนาโดย FANHAR สำหรับระบบพลังงานใหม่และระบบจ่ายพลังงานไฟฟ้าโซลาร์เซลล์ (PV) มีความสามารถในการสลับหน้าสัมผัส 120A ขนาด 71 มม. × 43 มม. × 24.6 มม. ระบบฉนวน Class F UL และช่องว่างหน้าสัมผัส 3.0 มม. ด้วยประสิทธิภาพทางไฟฟ้าที่โดดเด่น การออกแบบความปลอดภัยที่แข็งแกร่ง และการรับรองระดับสากลที่ครอบคลุม ทำให้ FH63NE กลายเป็นตัวเลือกในอุดมคติสำหรับการใช้งานที่มีความต้องการสูง เช่น อินเวอร์เตอร์ PV ระบบกักเก็บพลังงาน และอุปกรณ์จ่ายไฟทางอุตสาหกรรม

ท่ามกลางการเติบโตอย่างรวดเร็วของอุตสาหกรรมพลังงานใหม่ กำลังการผลิตติดตั้งของอินเวอร์เตอร์ PV และระบบแปลงพลังงาน (PCS) ได้เพิ่มขึ้นอย่างมาก ทำให้เกิดความต้องการจับคู่รีเลย์พลังงานใหม่ ในฐานะที่เป็นส่วนประกอบสวิตชิ่งอิเล็กทรอนิกส์ที่สำคัญในเสาชาร์จ EV, อินเวอร์เตอร์ PV และระบบกักเก็บพลังงาน รีเลย์ AC พลังงานใหม่จะต้องเป็นไปตามข้อกำหนดที่เข้มงวดสำหรับไฟฟ้าแรงสูง กระแสไฟฟ้าสูง ความแข็งแรงของฉนวนสูง และอายุการใช้งานทางไฟฟ้าที่ยาวนาน FH63NE ได้รับการพัฒนาอย่างแม่นยำเพื่อตอบสนองต่อแนวโน้มของอุตสาหกรรมนี้ โดยตอบสนองความต้องการเร่งด่วนของตลาดสำหรับรีเลย์กระแสสูงและความน่าเชื่อถือสูงได้อย่างมีประสิทธิภาพ

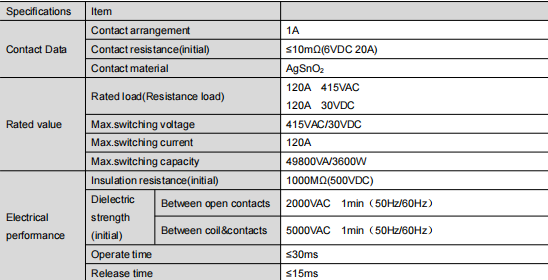

ข้อมูลจำเพาะทางไฟฟ้าที่สำคัญ: ความสามารถในการรับน้ำหนัก การตอบสนอง ฉนวน และวัสดุสัมผัส

ความสามารถในการรับน้ำหนักสูง

ที่ FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

การตอบสนองที่รวดเร็วและอายุการใช้งานยาวนาน

ที่ รีเลย์ โดดเด่นด้วยเวลาใช้งาน ≤30ms และเวลาปล่อย ≤15ms เพื่อการตอบสนองที่รวดเร็ว ความทนทานทางกลคือการดำเนินการ 1×10⁶ อายุการใช้งานทางไฟฟ้ายังใช้งานได้ถึง 1×10⁶ ที่อุณหภูมิแวดล้อม 85°C พร้อมโหลดความต้านทาน 120A 415VAC (เปิด/ปิด = 1 วินาที/9 วินาที) ความทนทานนี้ดีเยี่ยมในกลุ่มรีเลย์กระแสสูงที่คล้ายกัน และตรงตามข้อกำหนดด้านความเสถียรในระยะยาวของระบบ PV

ฉนวนที่เหนือกว่าและความเป็นฉนวน

ที่ FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

วัสดุสัมผัสขั้นสูง

ที่ FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

ข้อมูลจำเพาะของคอยล์และการออกแบบที่ประหยัดพลังงาน

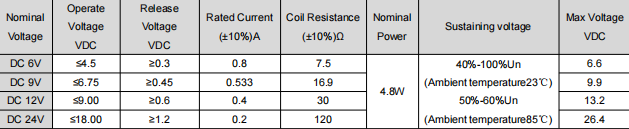

ที่ FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

เคล็ดลับการเลือก:

ที่ coil rated voltage should match the control system supply, considering power fluctuations.

เพื่อลดความร้อนของคอยล์ ให้ใช้ฟังก์ชันแรงดันไฟฟ้าคงค้าง (40%~100% Un) แต่ต้องแน่ใจว่าแรงดันไฟฟ้าคงอยู่ไม่ต่ำกว่าแรงดันไฟฟ้าใช้งาน และไม่เกินแรงดันไฟฟ้าต่อเนื่องสูงสุด

ความต้านทานของคอยล์เพิ่มขึ้นที่ 85°C และแรงดันไฟฟ้าในการใช้งานจะเปลี่ยนไปตามนั้น ให้มีระยะขอบที่เพียงพอในการใช้งานจริง

การอนุมัติและการปฏิบัติตามข้อกำหนดด้านความปลอดภัย

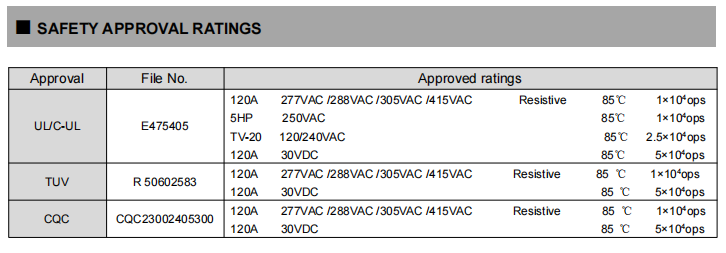

ที่ FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

การปรับตัวด้านสิ่งแวดล้อมและสมรรถนะทางกล

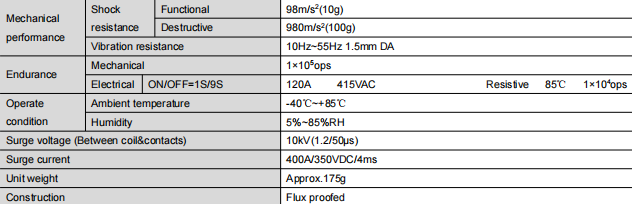

ที่ FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

ที่ product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

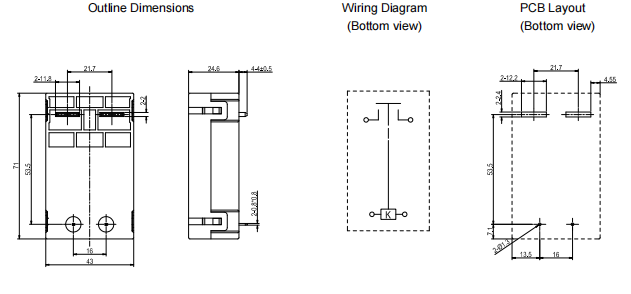

ขนาดและหมายเหตุการติดตั้ง

ขนาดโครงร่าง: 71×43×24.6 มม. (ยาว×กว้าง×สูง)

ระยะห่างของพินและโครงร่าง PCB: สำหรับขนาดที่ไม่มีความคลาดเคลื่อนที่ระบุ ความอดทน ≤1 มม. ± 0.2 มม. ความอดทน 1 มม. ~ 5 มม. ± 0.3 มม. ความอดทน ≥5 มม. ± 0.5 มม. โครงร่าง PCB ความอดทนที่ไม่ระบุคือ ± 0.1 มม. เสมอ

การบัดกรี: ขั้วต่อโหลดทองแดง – อุณหภูมิการบัดกรีที่แนะนำ 260°C±5°C, เวลา 3-5 วินาที; หลีกเลี่ยงอุณหภูมิสูงเป็นเวลานานเพื่อป้องกันความเสียหายต่อคอยล์หรือหน้าสัมผัส

การป้องกัน: โครงสร้างป้องกันฟลักซ์ ทนต่อการปนเปื้อนของฟลักซ์การบัดกรีแบบคลื่น แต่ต้องไม่จุ่มลงในตัวทำละลายในการทำความสะอาด

การจัดการ: หลีกเลี่ยงการตกหล่นหรือผลกระทบภายนอกเพื่อป้องกันการเสียรูปของหน้าสัมผัสหรือการเบี่ยงเบนของพารามิเตอร์

สถานการณ์การใช้งานทั่วไป

ด้วยความสามารถในการสลับกระแสสูง 120A และความน่าเชื่อถือสูง FH63NE จึงถูกใช้เป็นหลักใน:

พลังงานไฟฟ้าโซลาร์เซลล์ใหม่ : รองรับสาย PV และการควบคุมลูปกระแสสูง เหมาะสำหรับการตัดการเชื่อมต่อด้านความปลอดภัยด้านไฟฟ้ากระแสสลับในระบบพลังงานแสงอาทิตย์

พาวเวอร์ซัพพลาย : การสลับโหลดสำหรับอุปกรณ์จ่ายไฟทางอุตสาหกรรมและระบบ UPS

กองชาร์จ EV : ควบคุมการเปิด/ปิดกระแสไฟฟ้าสำหรับอุปกรณ์ชาร์จรถยนต์ไฟฟ้า

ช่วงอุณหภูมิการทำงานที่กว้างและการออกแบบฉนวนและแรงดันไฟฟ้าที่ยอดเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมกลางแจ้งและอุตสาหกรรมที่รุนแรง
