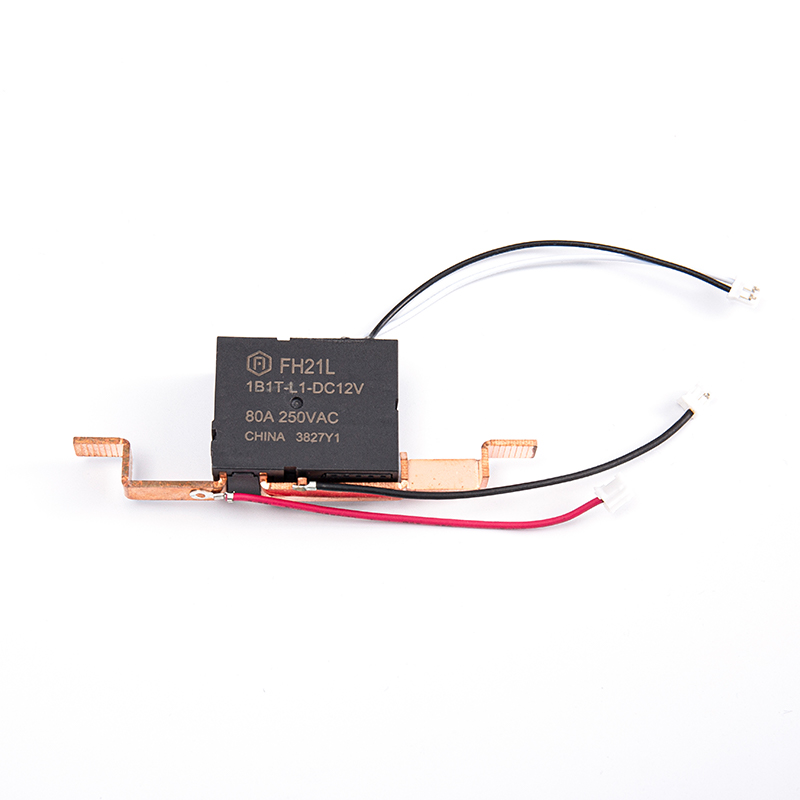

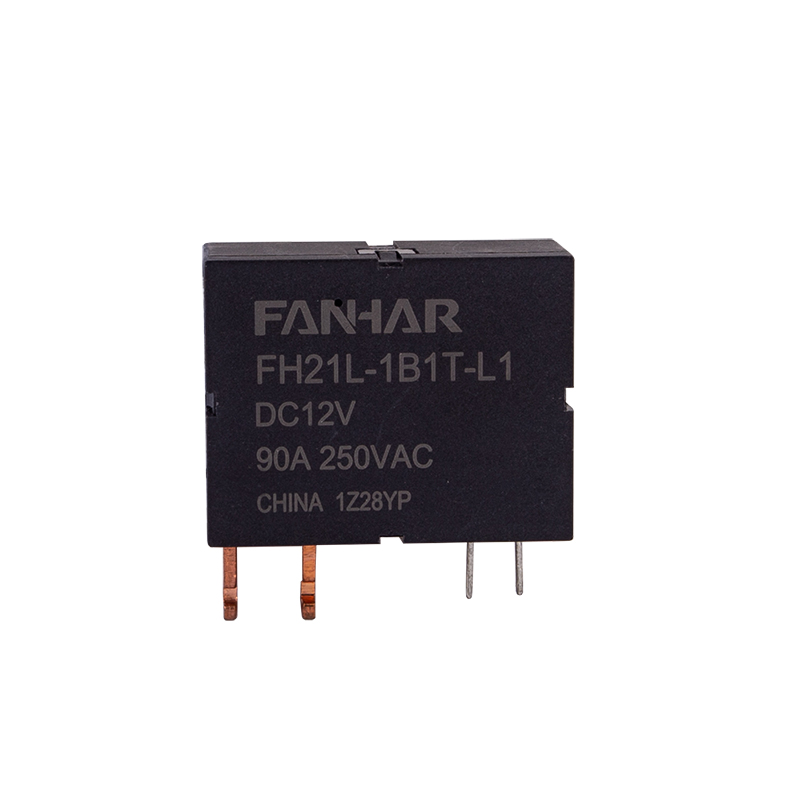

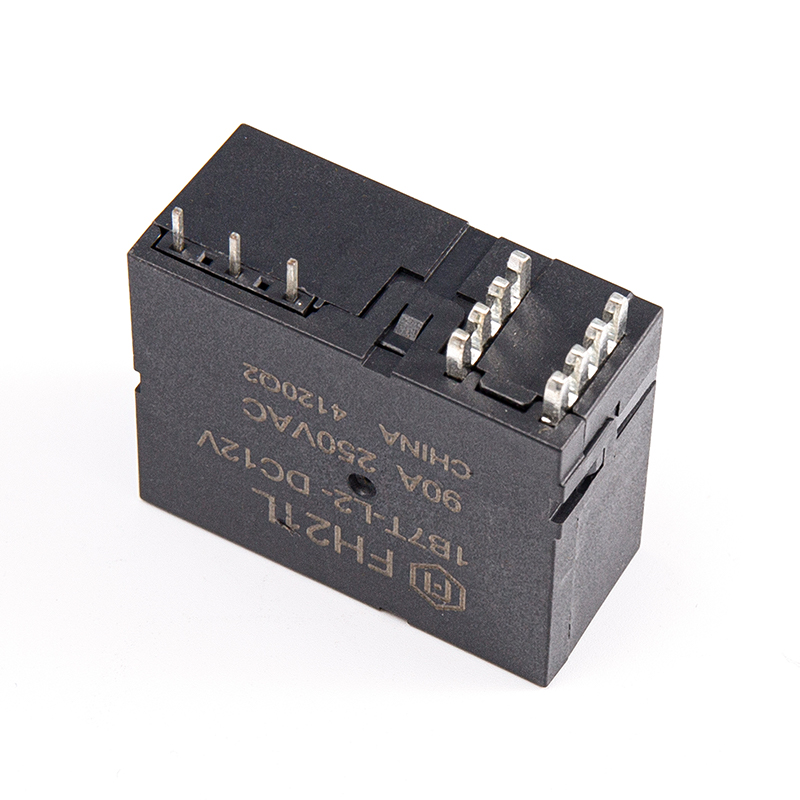

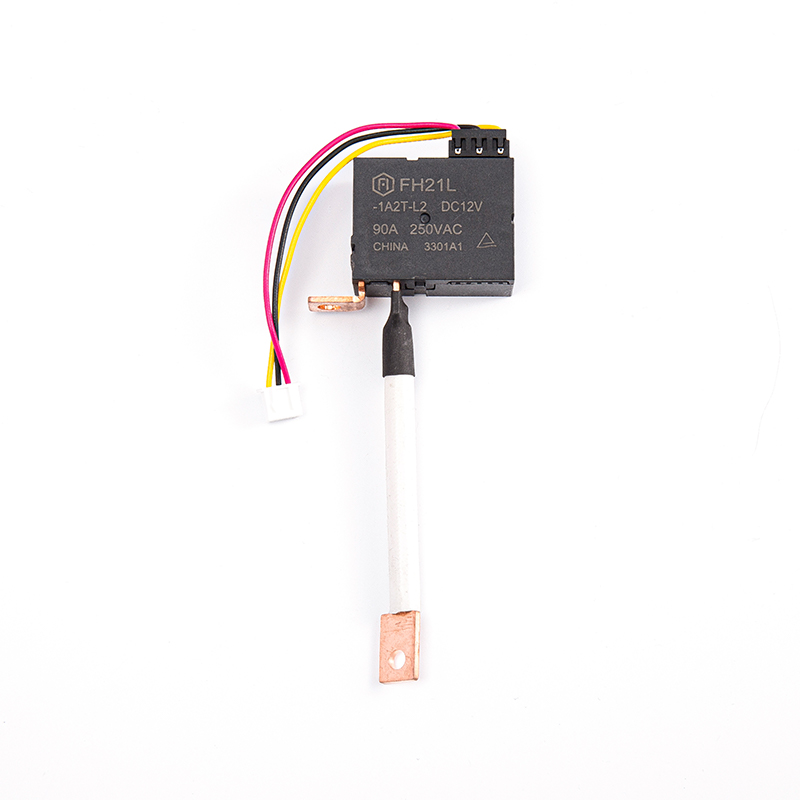

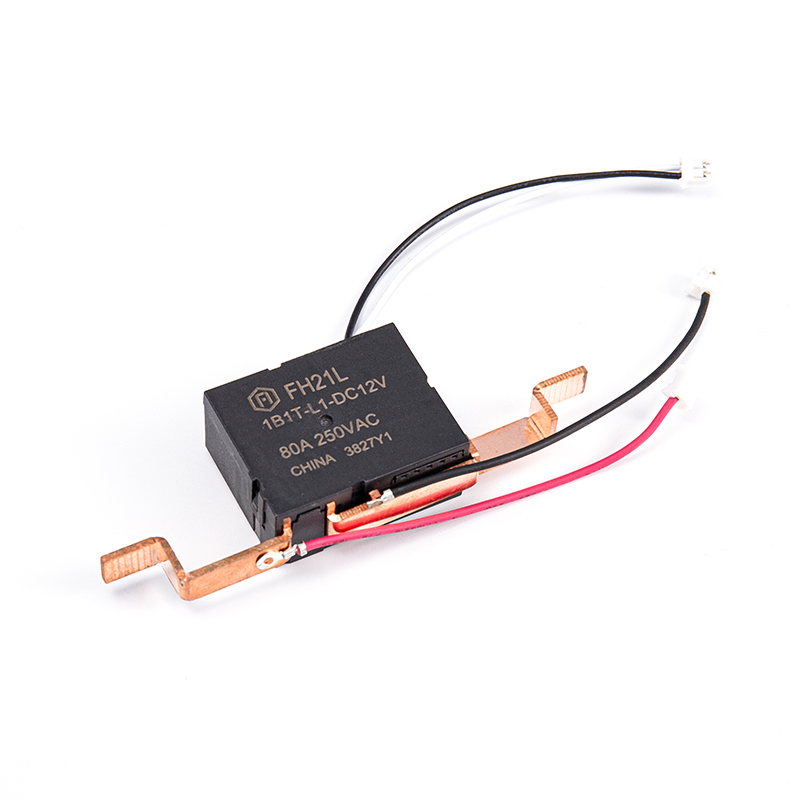

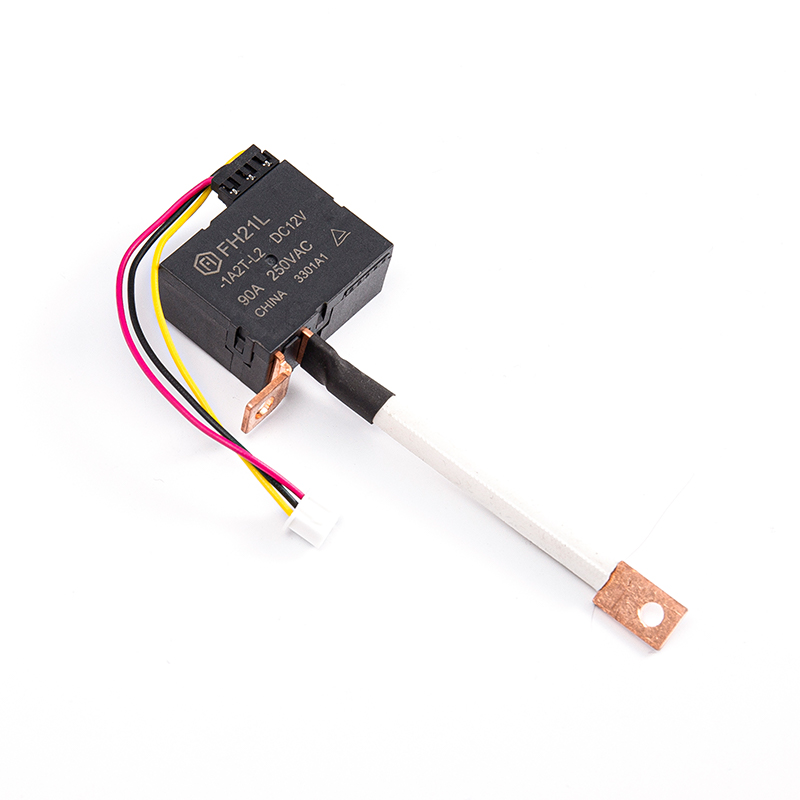

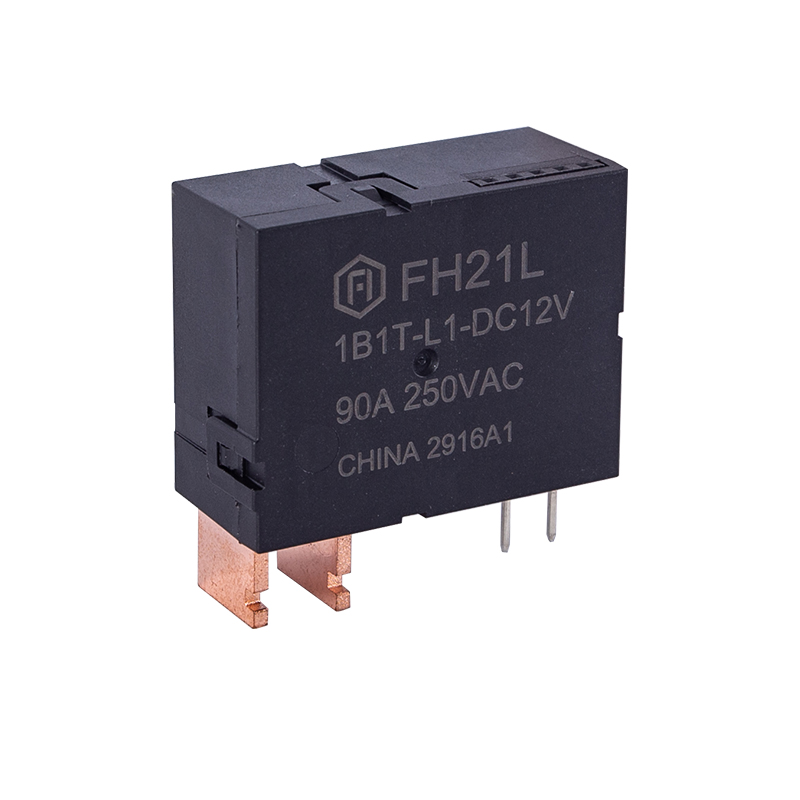

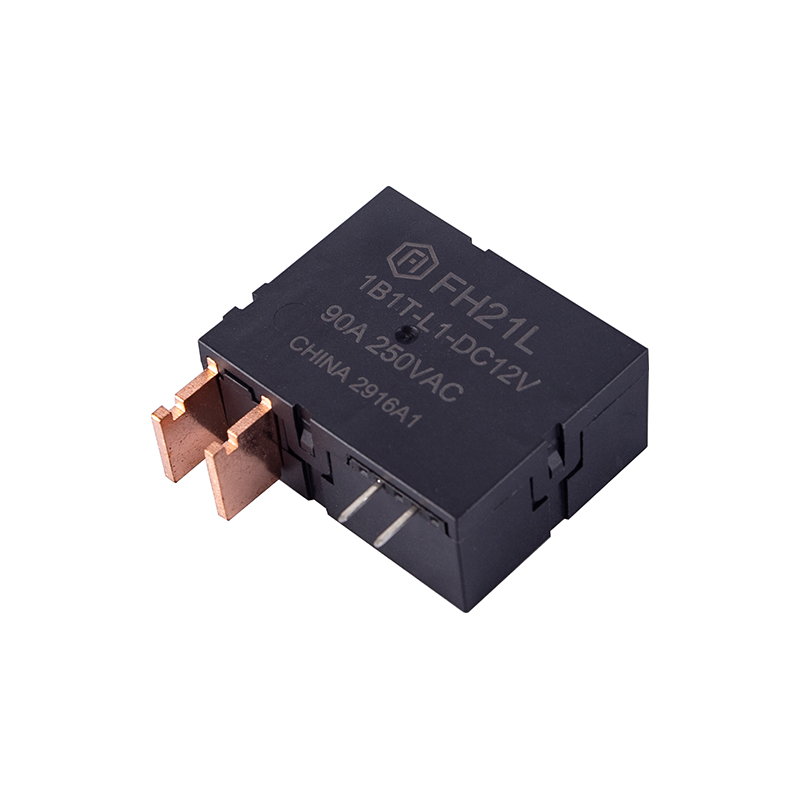

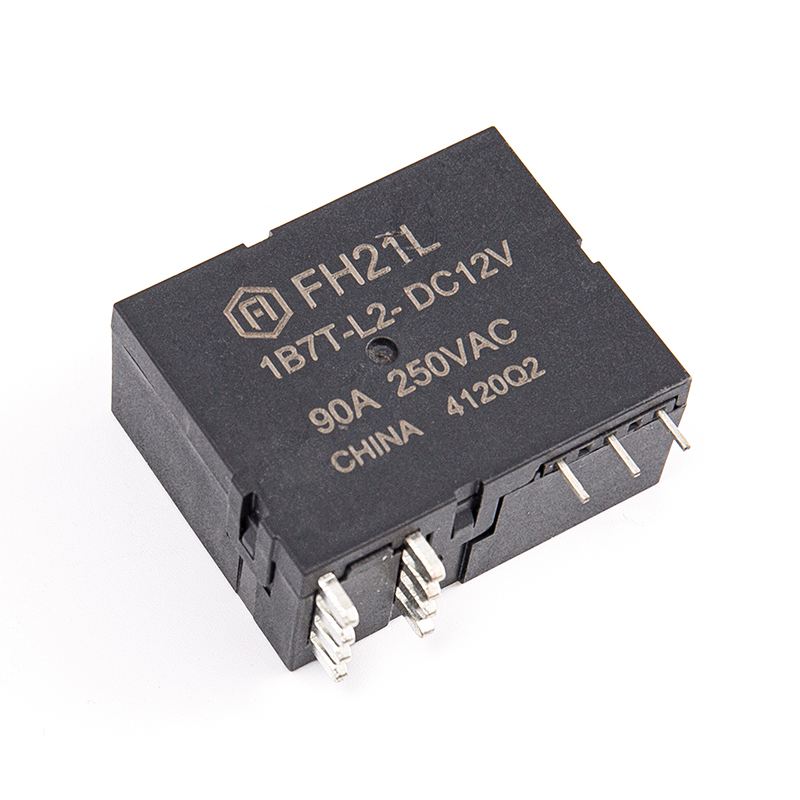

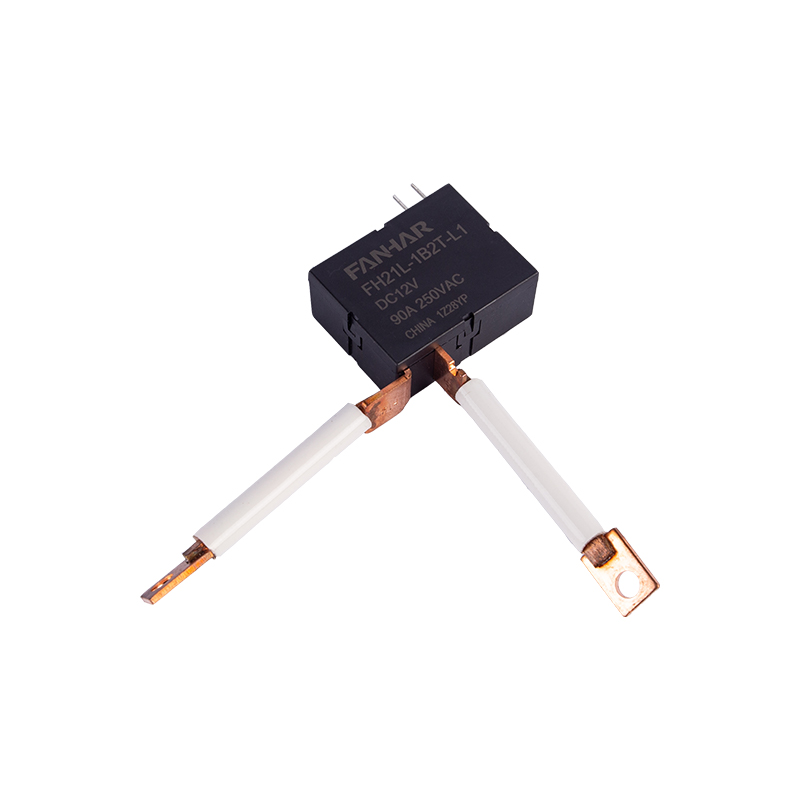

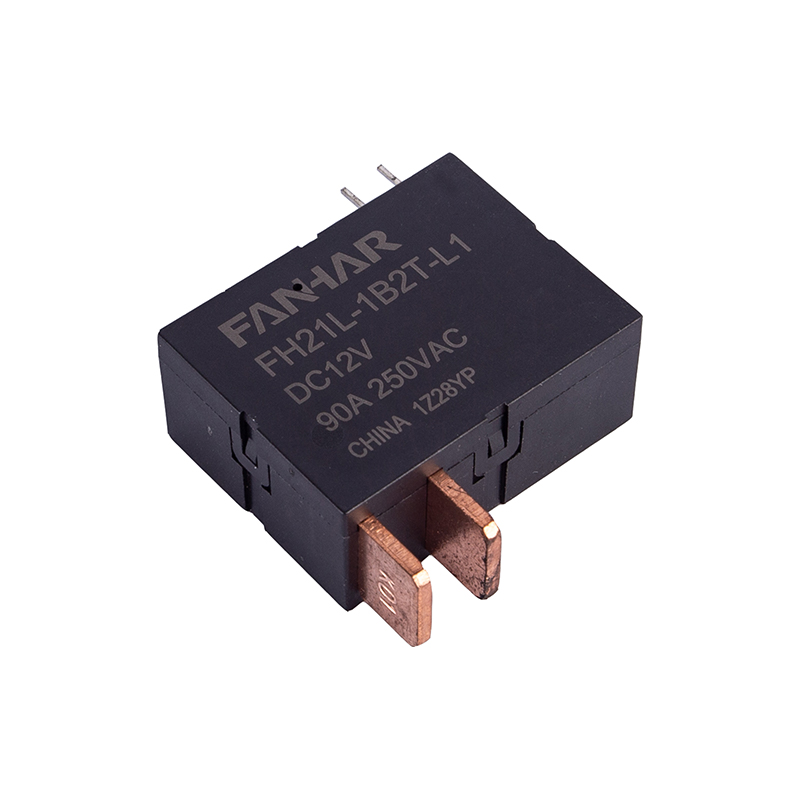

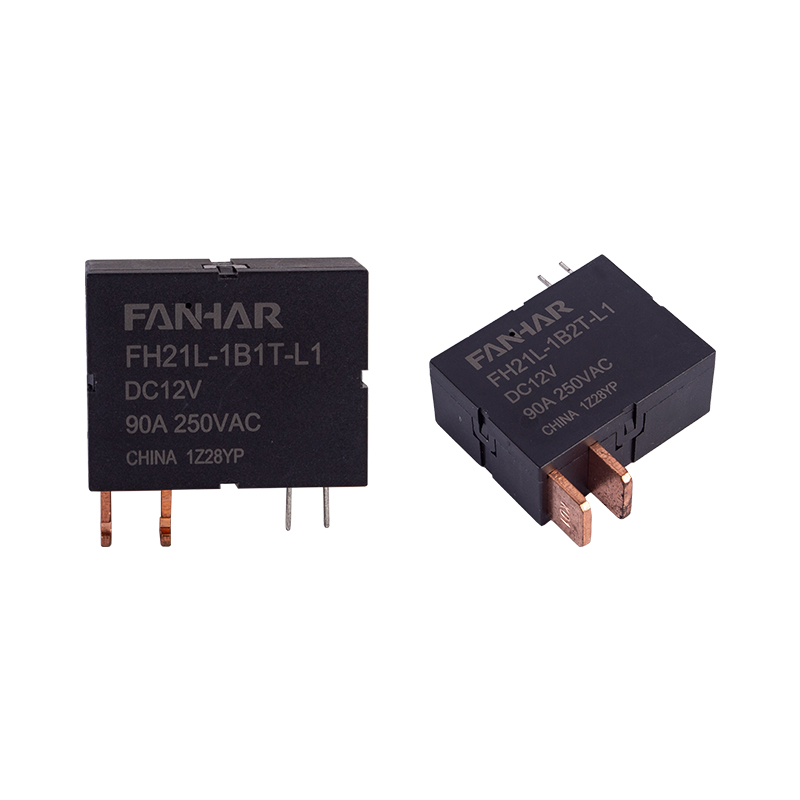

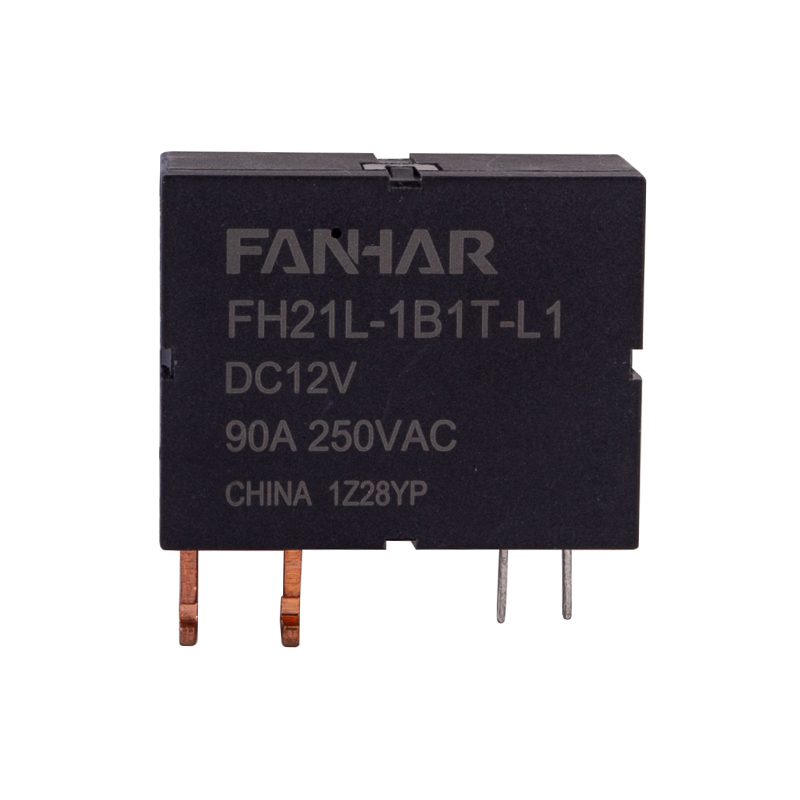

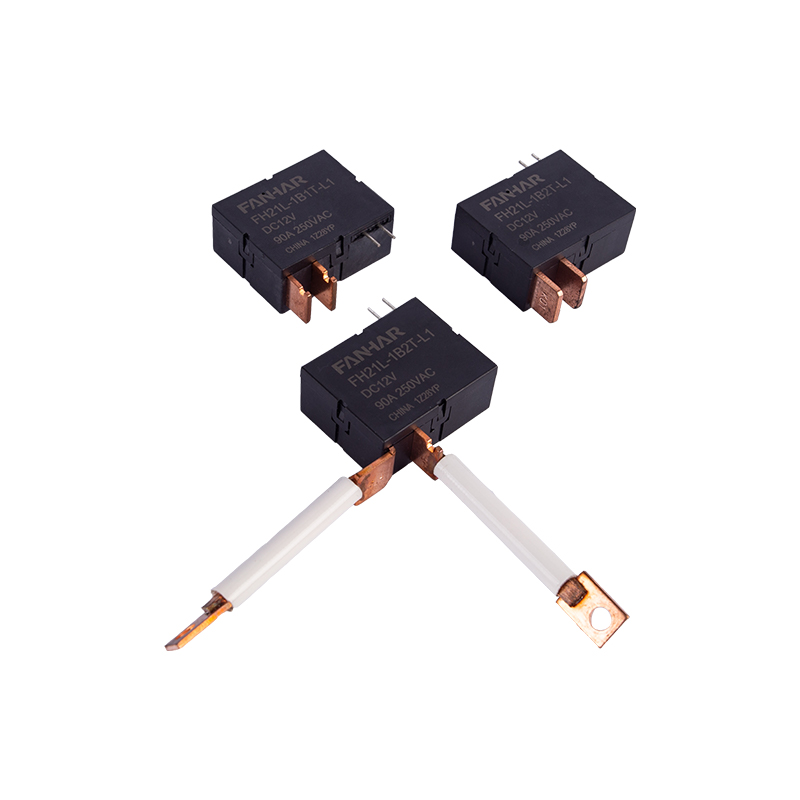

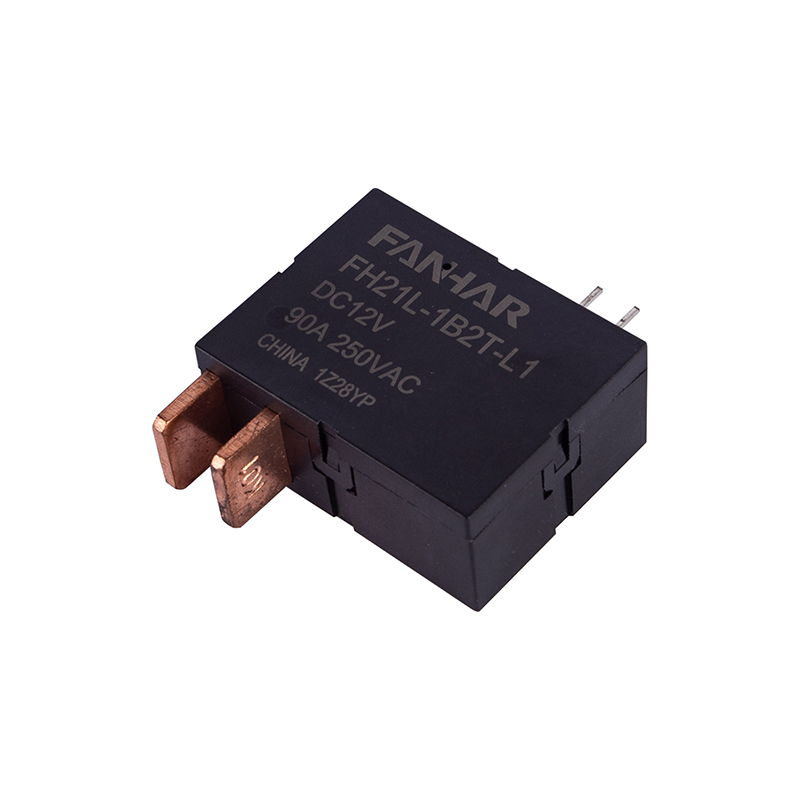

FH21L 90A แลทชิ่งรีเลย์ สอดคล้องตามมาตรฐาน TUV

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1เอ、1บี

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤1.0mΩ(6VDC 1A)

วัสดุหน้าสัมผัส

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดต้านทาน)

90เอ   250VAC

Max. แรงดันไฟฟ้าสลับ

277VAC

Max.การสลับกระแส

90A

ความจุการสลับสูงสุด

22500VA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

2000VAC    1 นาที

ระหว่างคอยล์และหน้าสัมผัส

4000VAC    1 นาที

เวลาปิด

≤20มิลลิวินาที

เวลาเปิดทำการ

≤20มิลลิวินาที

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1×10 ⁵ ปฏิบัติการ

ไฟฟ้า

เปิด/ปิด=1S/9S

90เอ   250VAC                         1×10 ⁴ ปฏิบัติการ(COSφ=1)

ไฟฟ้า UC2(1)

เปิด/ปิด=10S/20S

60A   253VAC

5,000ops(COSφ=1)

รวม 10,000 การดำเนินการ

5,000ops(COSφ=0.5)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5%~85%RH

การสิ้นสุด

ประเภท PCB ประเภทสกรู(XB)

น้ำหนักต่อหน่วย

ประมาณ 39 ก. (ไม่รวมอุปกรณ์เสริม)

การก่อสร้าง

ป้องกันฟลักซ์
