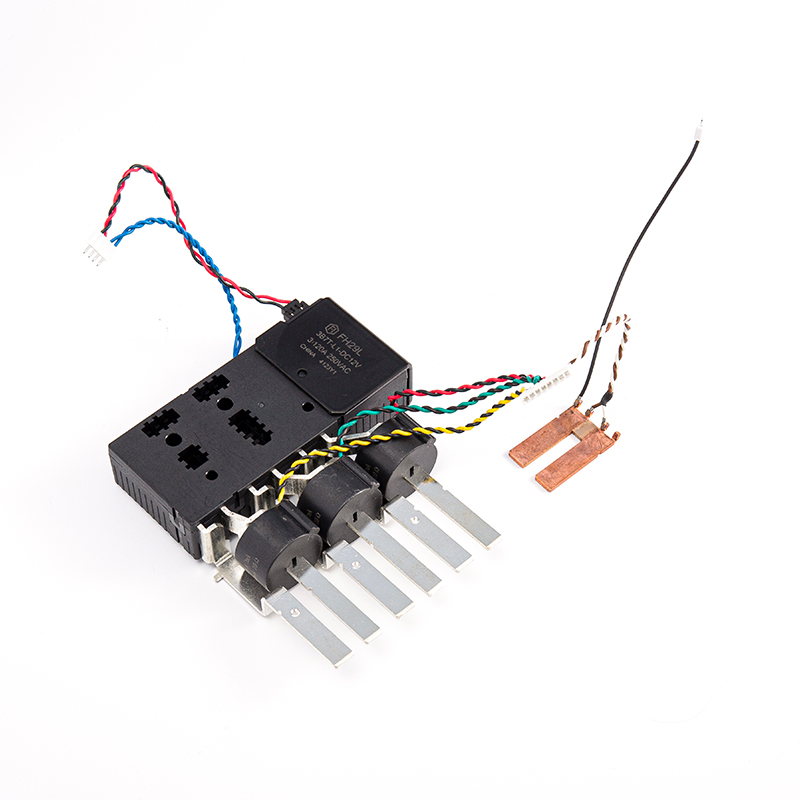

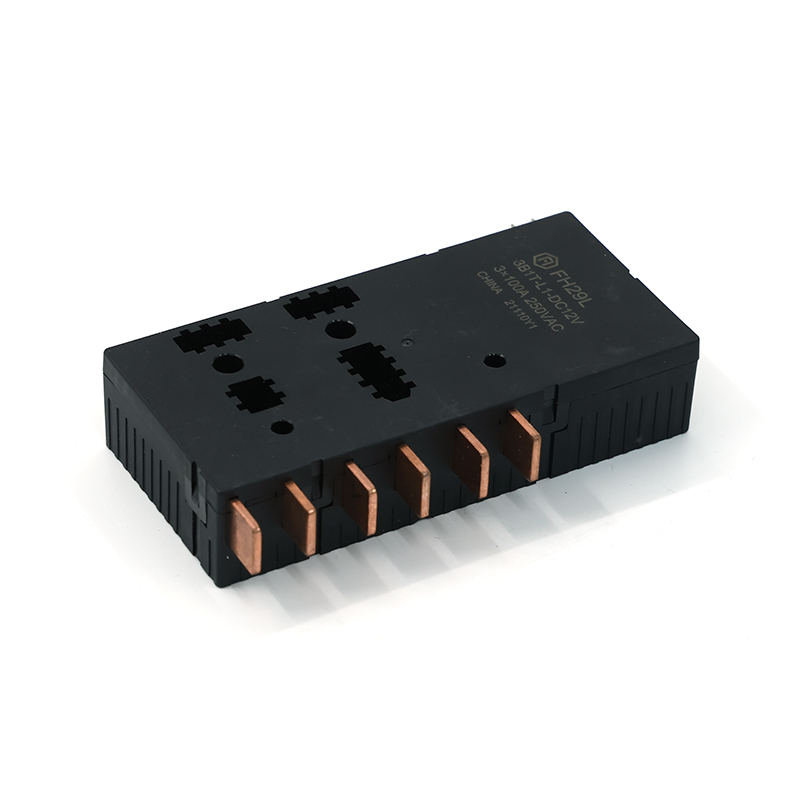

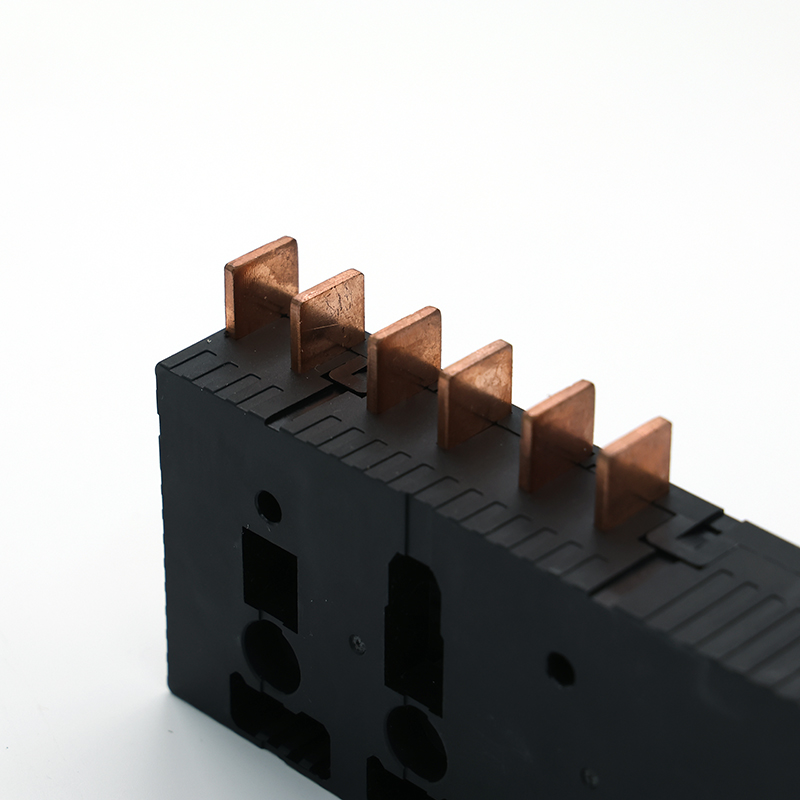

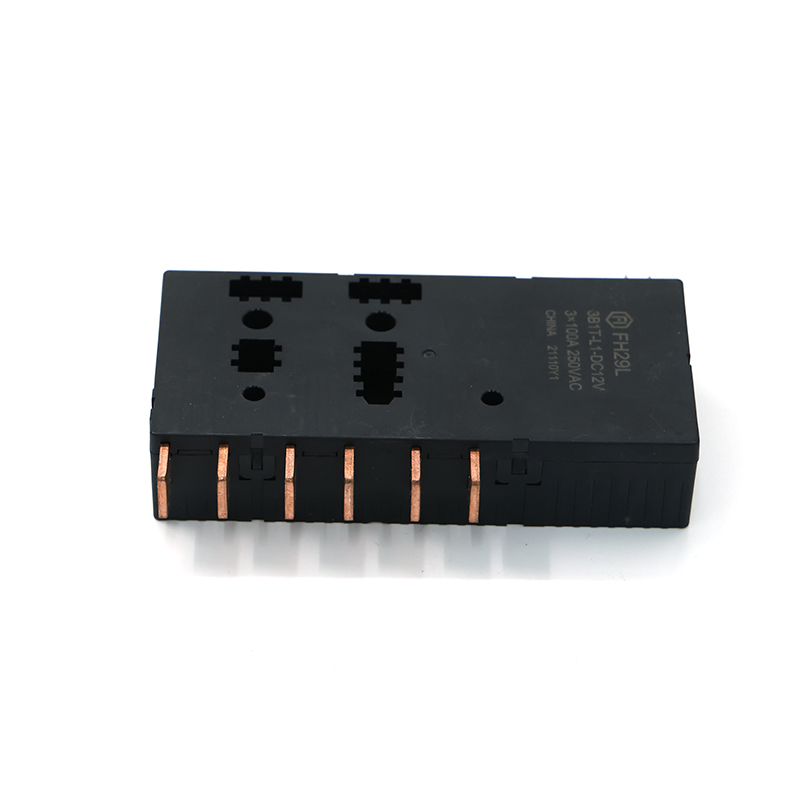

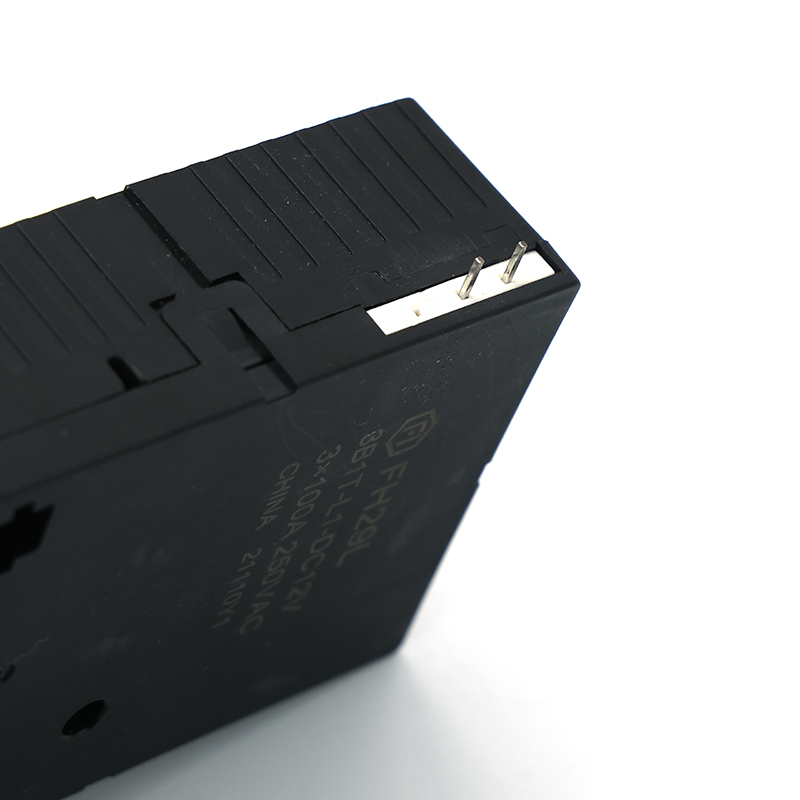

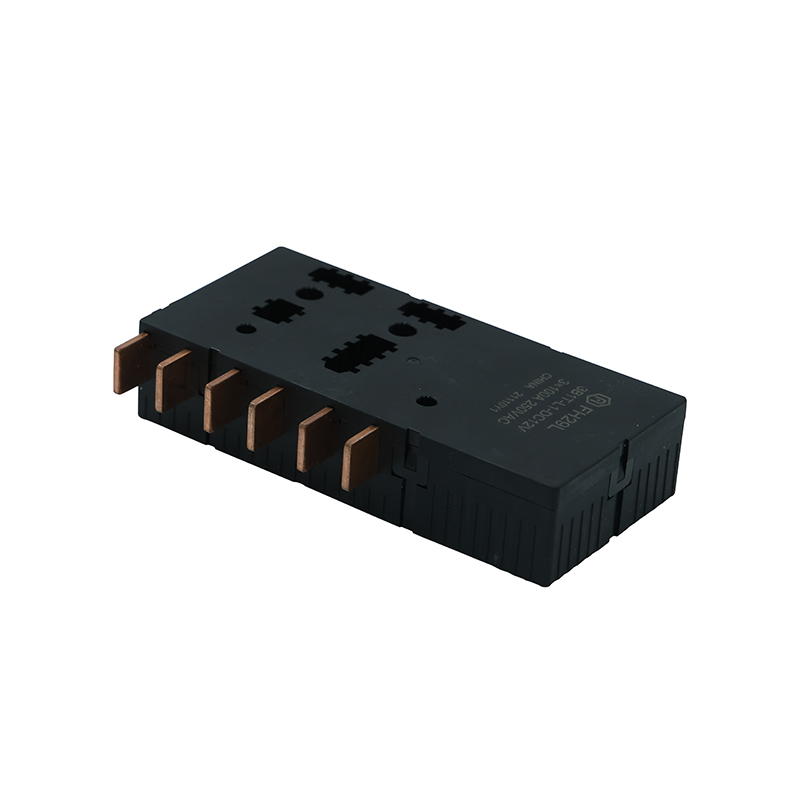

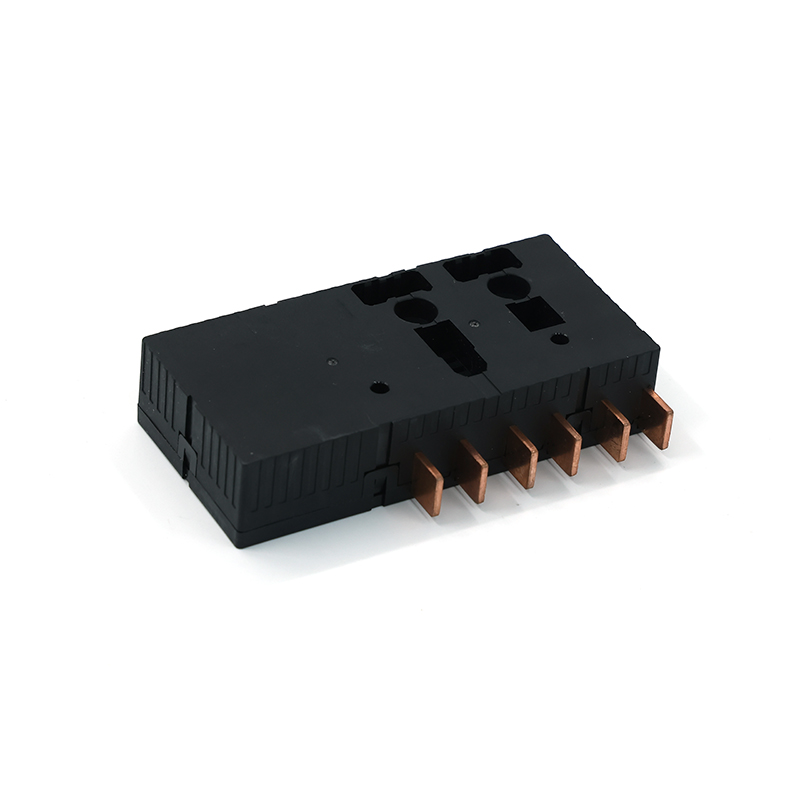

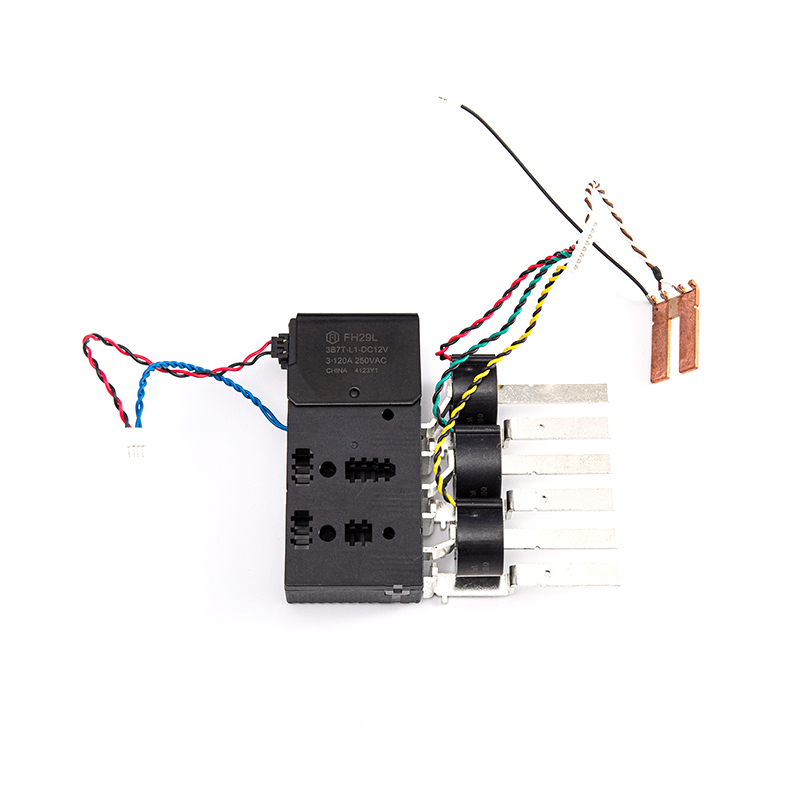

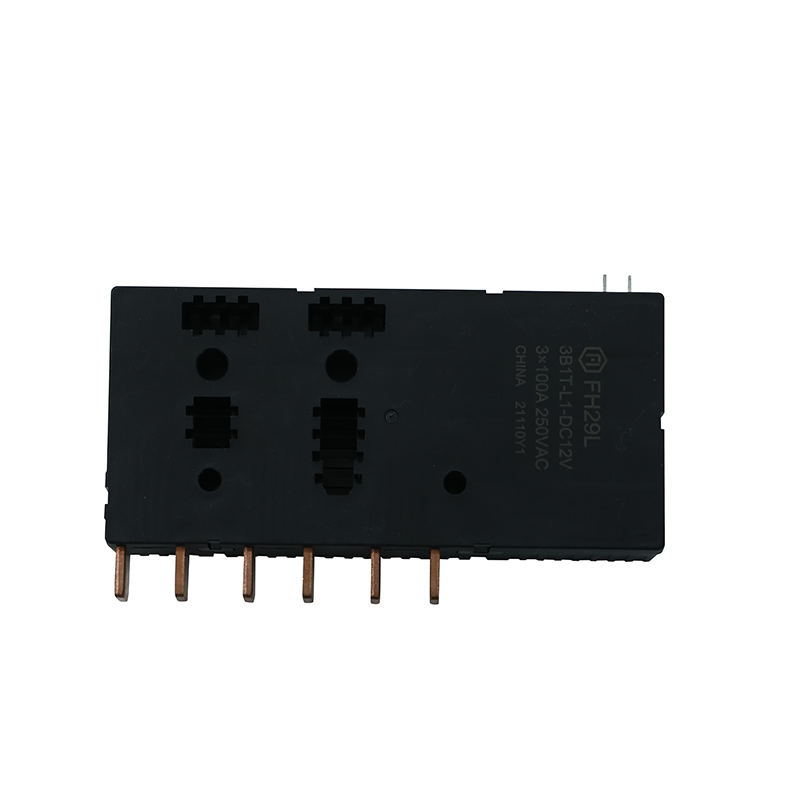

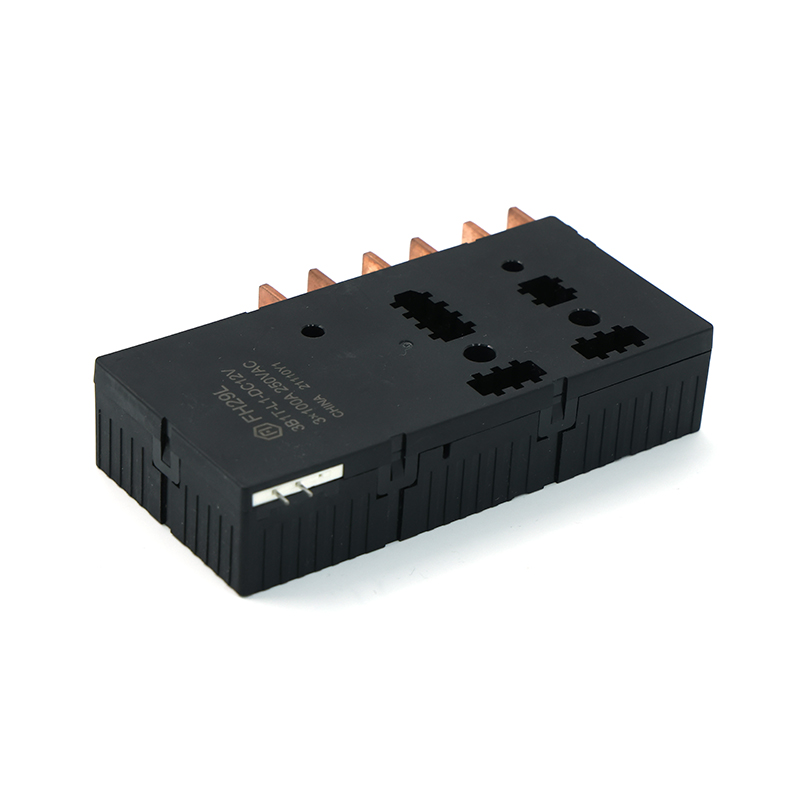

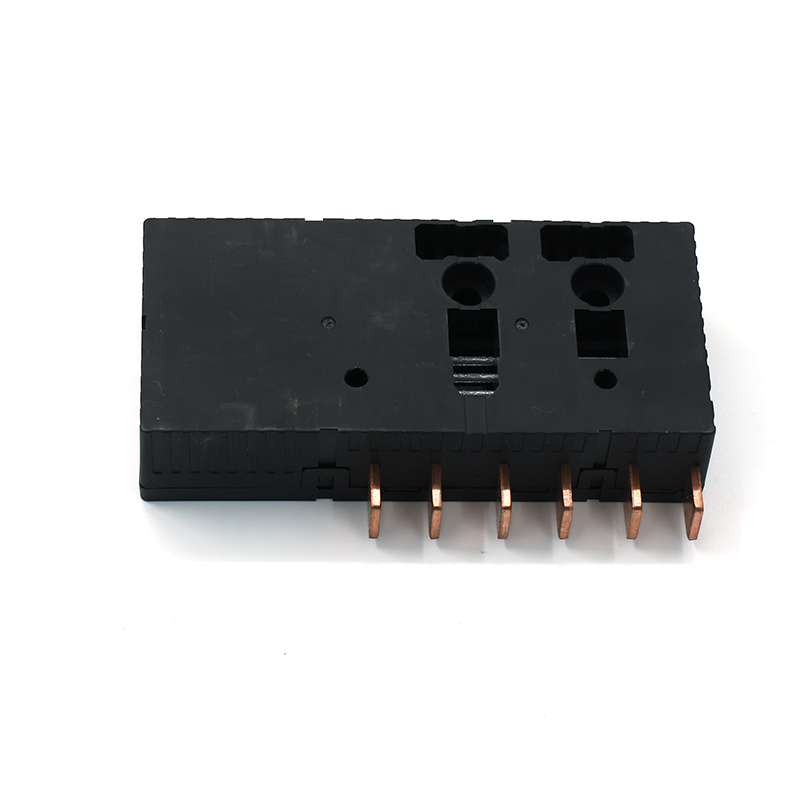

FH29L 100A รีเลย์ล็อค สอดคล้องตามมาตรฐาน IEC62052-31 UC3

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

3เอ、3บี

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤1.0mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

100A   250VAC

Max. แรงดันไฟฟ้าสลับ

277VAC

Max.การสลับกระแส

100A

ความจุการสลับสูงสุด

25,000VA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

2000VAC    1 นาที

ระหว่างคอยล์และหน้าสัมผัส

4000VAC    1 นาที

เวลาปิด

≤30มิลลิวินาที

เวลาเปิดทำการ

≤30มิลลิวินาที

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁵ ปฏิบัติการ

ไฟฟ้า

เปิด/ปิด= 1S/9S

100A   250VAC                         1.5× 10 ⁴ ปฏิบัติการ(COSφ=1)

ไฟฟ้า UC3(1)

เปิด/ปิด= 10S/20S

100A

250VAC

5,000ops(COSφ=1)

รวม 10,000 การดำเนินการ

5,000ops(COSφ=0.5)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5%~85%RH

การสิ้นสุด

ปลั๊กชนิดเข็มชนิดสกรู (XB)

น้ำหนักต่อหน่วย

ประมาณ 260 กรัม (ไม่รวมอุปกรณ์เสริม)

การก่อสร้าง

ป้องกันฟลักซ์
