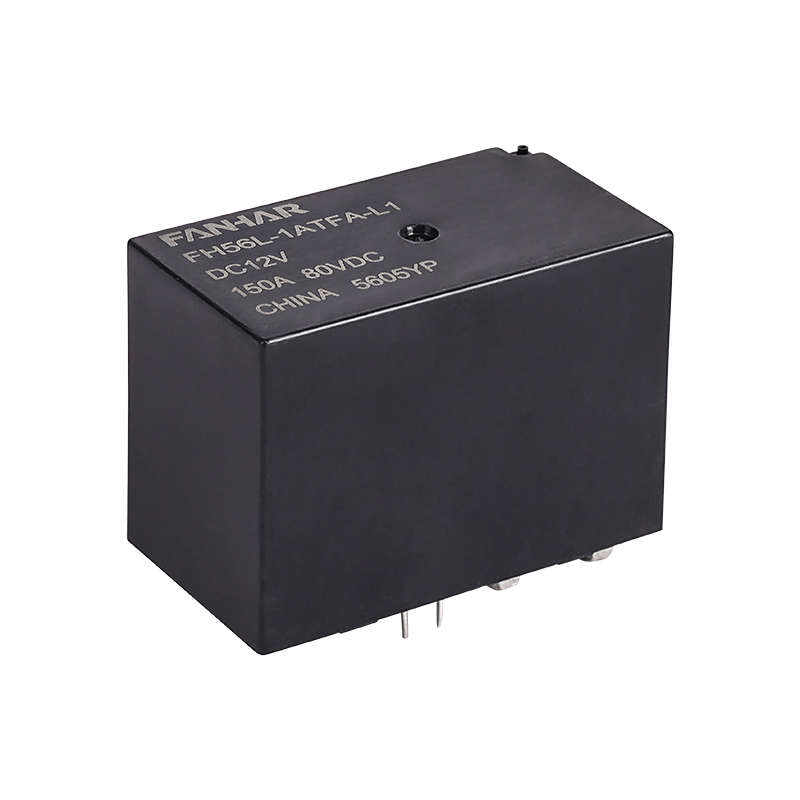

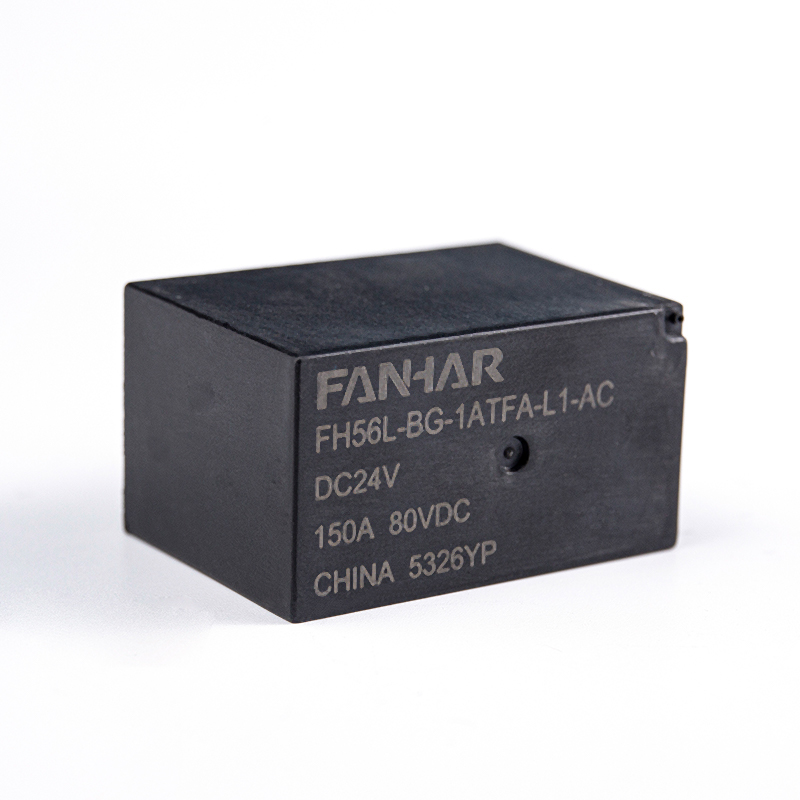

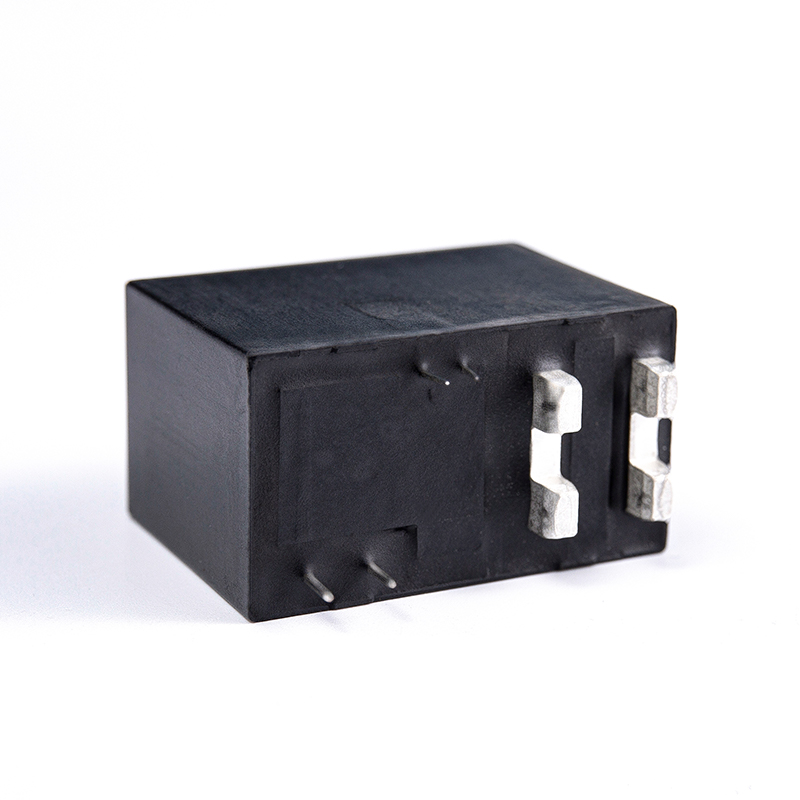

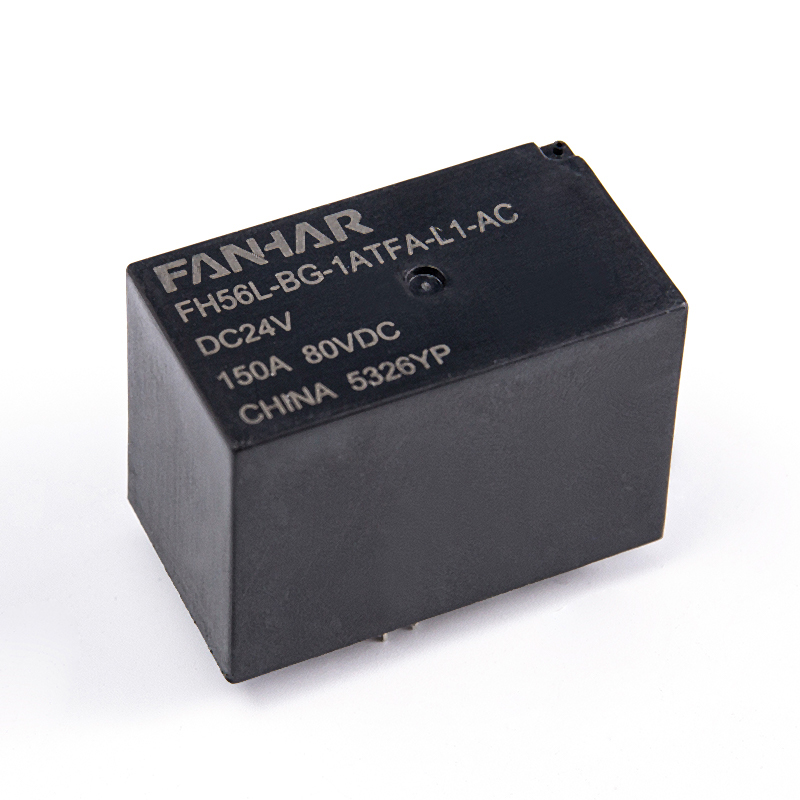

FH56L 125A รีเลย์ล็อค

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1เอ

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤1mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

ติดต่อหลัก:
ทำ 50A แบก 125A แตก 50A,80VDC
ทำ 50A แบก 150A แตก 50A,60VDC
ทำ 50A แบก 125A แตก 50A,305VAC
ทำ 50A แบก 150A แตก 50A,277VAC
ติดต่อเสริม:
1เอ 6VDC

Max. แรงดันไฟฟ้าสลับ

Max.การสลับกระแส

ความจุการสลับสูงสุด

ติดต่อหลัก:15250VA/4000W      Auxiliary contact:6W

Min.อนุญาตให้โหลด

5VDC 100mA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

100MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

2000VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

4000VAC, 1 นาที

ตั้งเวลา

≤20มิลลิวินาที

รีเซ็ตเวลา

≤20มิลลิวินาที

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

98 ม./วินาที ₂ (10ก.)

ความต้านทานการสั่นสะเทือน

980ม./วินาที ₂ (10ก.)

ความอดทน

เครื่องกล

1× 10 ⁵ ปฏิบัติการ

ไฟฟ้า(อุณหภูมิห้อง)

ติดต่อหลัก:
6×10 ³ 次(เปิด/ปิด=1วินาที/9วินาที ตัวต้านทาน)
ทำ 50A แบก 125A แตก 50A,80VDC
ทำ 50A แบก 150A แตก 50A,60VDC
ทำ 50A แบก 125A แตก 50A,305VAC
ทำ 50A แบก 150A แตก 50A,277VAC

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5% ถึง 85%

การสิ้นสุด

ประมาณ 60ก

น้ำหนักต่อหน่วย

ป้องกันฟลักซ์
