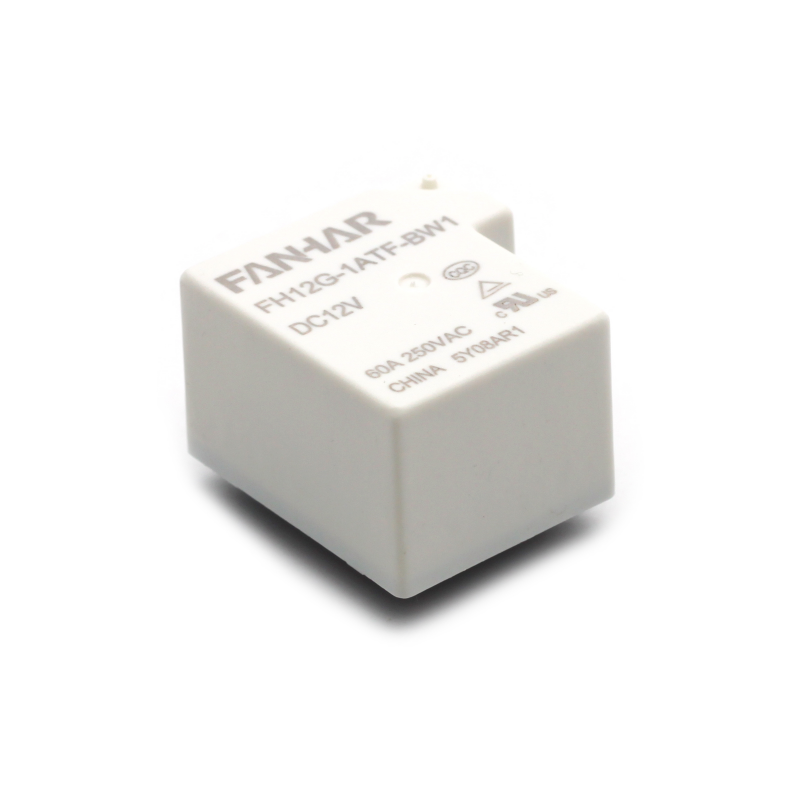

FH12G 60A รีเลย์พลังงานใหม่ได้มาตรฐาน UL TUV CQC

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1เอ

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤20mΩ(6VDC 20A)

วัสดุหน้าสัมผัส

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

หมายเลข: 32A/35A/43A/50A/60เอ 250VAC

Max. แรงดันไฟฟ้าสลับ

277VAC

Max.การสลับกระแส

60A

ความจุการสลับสูงสุด

12500VA

ขั้นต่ำที่อนุญาตให้โหลด

5VDC 100mA

ไฟฟ้า

ประสิทธิภาพการทำงาน

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

2500VAC, 1 นาที (รุ่นมาตรฐาน)

1500VAC, 1 นาที (ประเภทละเอียดอ่อน)

ระหว่างคอยล์และหน้าสัมผัส

2500VAC, 1 นาที

เวลาดำเนินการ

≤15ms

เวลาวางจำหน่าย

≤10ms

เครื่องกล

ประสิทธิภาพการทำงาน

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(Room temperature)

ประเภทมาตรฐาน:
35/32A  277/250VAC           3×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
50/43A  277/250VAC           3×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
กำลังเชื่อมต่อ 20A ที่รองรับกระแสไฟ 43A/50A/60A
20A 250/277VAC                  3×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
60A 277/250VAC
ประเภทที่ละเอียดอ่อน:
35/32A  277/250VAC           3×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
50/43A  277/250VAC           1×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
กำลังเชื่อมต่อ 20A ที่รองรับกระแสไฟ 43A/50A /60A แตกหัก
20A 250/277VAC                  1×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)

ดำเนินการ

สภาพ

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5% ถึง 85%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 38 ก.
