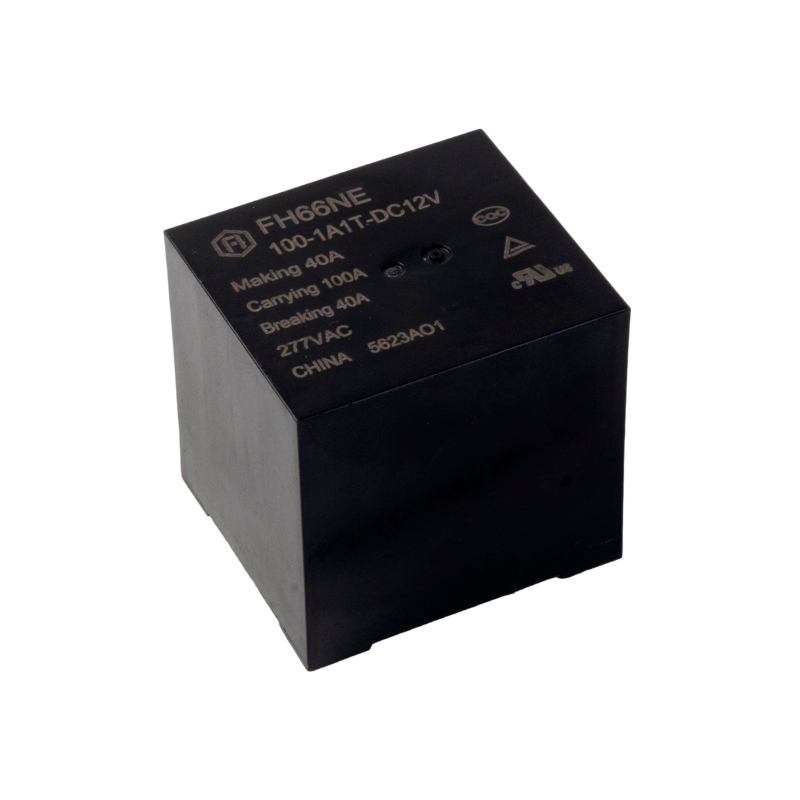

FH66NE-100 รีเลย์พลังงานใหม่ได้มาตรฐาน UL TUV CQC

ข้อมูลจำเพาะ

รายการ

100A

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1เอ

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤5mΩ(6VDC 20A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

กำลังเชื่อมต่อ 60A แบก 100A ทำลาย 60A 277VAC 85℃

Max. แรงดันไฟฟ้าสลับ

800VAC

Max.การสลับกระแส

100A

ความจุการสลับสูงสุด

24000VA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ (ที่ 500VDC)

ความเป็นฉนวน (เริ่มต้น)

ตัดการเชื่อมต่อระหว่างผู้ติดต่อหลัก

2500VAC    1 นาที (50Hz/60Hz)

ระหว่างคอยล์และหน้าสัมผัส

5000VAC    1 นาที (50Hz/60Hz)

เวลาดำเนินการ

≤30มิลลิวินาที

เวลาวางจำหน่าย

≤10ms

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า

เปิด/ปิด= 1S/9S

กำลังเชื่อมต่อ 60A ที่รองรับ 100A แตกหัก 60A  277VAC   ตัวต้านทาน 85°  3×10 ⁴ ปฏิบัติการ

แรงดันไฟกระชาก (ระหว่างขดลวดและหน้าสัมผัส)

10KV(1.2/50 ไมโครวินาที)

ดำเนินการ

สภาพ

อุณหภูมิแวดล้อม

-40°C~ 85°C

ความชื้น

5%~85%RH

น้ำหนักต่อหน่วย

ประมาณ 136ก

การก่อสร้าง

ป้องกันฟลักซ์
