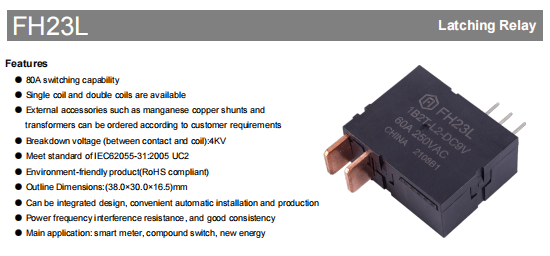

ที่ FH23L เป็นประสิทธิภาพสูง รีเลย์ล็อคไฟฟ้า ออกแบบมาสำหรับมิเตอร์อัจฉริยะ สวิตช์แบบผสม และการใช้พลังงานใหม่ๆ ด้วยความสามารถในการสลับอันทรงพลังที่ 80A และประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยม FH23L จึงรักษาการทำงานที่เสถียรในสภาพแวดล้อมที่รุนแรง และตรงตามข้อกำหนดของมาตรฐาน IEC62055-31:2005 UC2

ข้อดีหลัก

ประหยัดพลังงาน: การออกแบบการกักเก็บแม่เหล็กต้องใช้พลังงานไฟฟ้าเฉพาะในช่วงเปลี่ยนสถานะ จึงช่วยลดการใช้พลังงานได้อย่างมาก

โหลดพิเศษ: กระแสไฟสวิตชิ่งสูงสุด 80A, ความสามารถในการสวิตชิ่ง 15,000VA ตอบสนองความต้องการพลังงานสูง

ยาวนาน: อายุการใช้งานของกลไกสูงถึง 100,000 รอบ, อายุการใช้งานทางไฟฟ้า 5,000 รอบ (มาตรฐาน UC2)

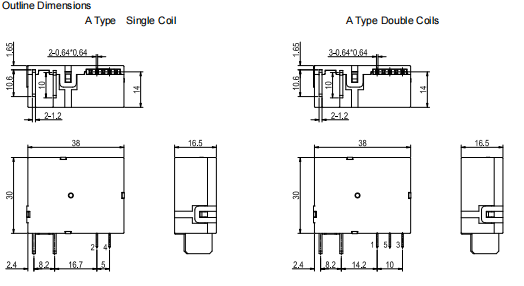

การออกแบบที่กะทัดรัด: ขนาดกะทัดรัด 38.0 x 30.0 x 16.5 มม. ง่ายสำหรับการติดตั้งอัตโนมัติ

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามข้อกำหนด RoHS ผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม

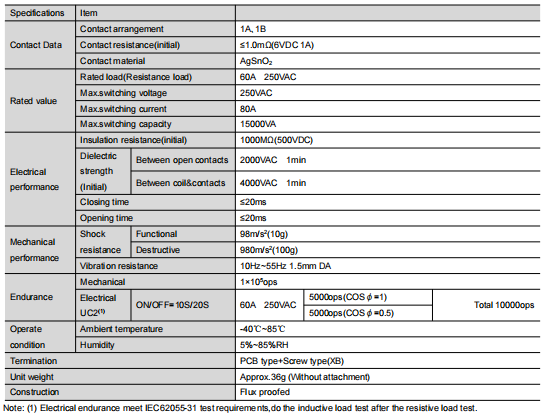

จุดเด่นของพารามิเตอร์ทางเทคนิค

ลักษณะทางไฟฟ้า

ความต้านทานการติดต่อ: ≤1.0mΩ (ค่าเริ่มต้น)

ความต้านทานของฉนวน: 1,000MΩ (500VDC)

แรงดันไฟฟ้าทนความแรง: 2000VAC (1 นาที)

เวลาในการสลับ: ≤20ms (ปิด/ตัดการเชื่อมต่อ)

การปรับตัวด้านสิ่งแวดล้อม

อุณหภูมิในการทำงาน: -40 ℃ ~ 85 ℃ ช่วงอุณหภูมิกว้าง

ช่วงความชื้น: 5% ~ 85% RH

ความต้านทานการสั่นสะเทือน: 10Hz ~ 55Hz, แอมพลิจูด 1.5 มม

ความต้านทานแรงกระแทก: ใช้งานได้ 98 ม./วินาที(10 กรัม), ทำลายล้าง 980 ม./วินาที(100 กรัม)

การกำหนดค่าที่หลากหลาย

ที่ FH23L provides flexible configuration options to meet the needs of different applications:

ตัวเลือกประเภทคอยล์

รุ่นคอยล์เดี่ยว: ประหยัดพื้นที่ ลดความซับซ้อนในการเดินสาย

เวอร์ชันคอยล์คู่: ควบคุมการเปิดและปิดได้อย่างอิสระ การทำงานที่เชื่อถือได้มากขึ้น เชื่อถือได้

ข้อกำหนดแรงดันไฟฟ้า

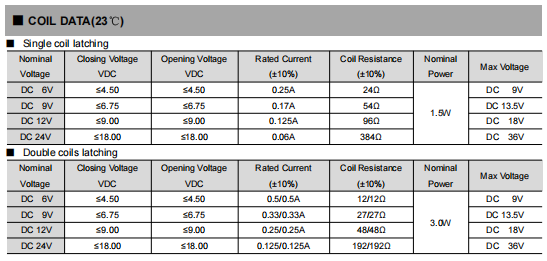

รองรับแรงดันไฟฟ้ากระแสตรงที่หลากหลาย: 6V/9V/12V/24V ข้อมูลจำเพาะแรงดันไฟฟ้าแต่ละข้อให้พารามิเตอร์การบล็อก/ปล่อยแรงดันไฟฟ้าโดยละเอียด

อุปกรณ์เสริมเพิ่มเติม

อุปกรณ์เสริมภายนอก เช่น เครื่องสับทองแดงแมงกานีสและหม้อแปลงไฟฟ้ามีจำหน่ายตามความต้องการของลูกค้า

สถานการณ์การใช้งานทั่วไป

ระบบวัดแสงอัจฉริยะ: การควบคุมที่แม่นยำ การดำเนินการใช้พลังงานต่ำ

อุปกรณ์พลังงานใหม่: เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์, ระบบควบคุมพลังงานลม

อุปกรณ์สลับคอมโพสิต: การสลับวงจรความน่าเชื่อถือสูง

ระบบบ้านอัจฉริยะ: ติดตั้งบนราง DIN ประหยัดพื้นที่

คำแนะนำในการติดตั้งและใช้งาน

แรงดันไฟฟ้าขณะขับขี่ที่แนะนำคือ 1~1.5 เท่าของแรงดันไฟฟ้าที่กำหนด

ความกว้างของพัลส์ ≥50ms หลีกเลี่ยงการใช้พลังงานเป็นเวลานาน (มากกว่า 1 นาที)

แนะนำให้ใช้การบัดกรีเฉพาะจุดสำหรับขั้วต่อโหลด หลีกเลี่ยงการบัดกรีแบบรีโฟลว์หรือการบัดกรีแบบคลื่น

ตรวจสอบสถานะของรีเลย์ก่อนใช้งาน และรีเซ็ตหากจำเป็น

บริการที่กำหนดเอง

FH23L รองรับการปรับแต่งส่วนบุคคล รวมถึงวัสดุหน้าสัมผัส ประเภทการติดตั้ง PCB การกำหนดค่าคอยล์ ฯลฯ ทีมวิศวกรของเราสามารถให้การสนับสนุนทางเทคนิคและโซลูชั่นระดับมืออาชีพแก่คุณได้

ติดต่อเราวันนี้เพื่อรับการกำหนดค่าที่เหมาะสมที่สุดของรีเลย์ล็อคไฟฟ้า FH23L โดยมอบโซลูชันสวิตช์ที่เชื่อถือได้สำหรับมิเตอร์อัจฉริยะและโครงการพลังงานใหม่ของคุณ!

ที่ FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
