รีเลย์ FH28: โซลูชันอิเล็กทรอนิกส์และระบบอัตโนมัติสำหรับยานยนต์ประสิทธิภาพสูง

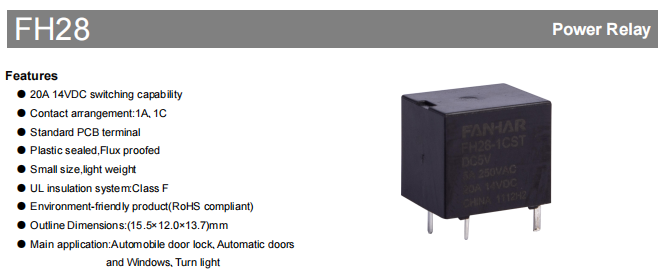

รีเลย์ FH28 เป็นรีเลย์ติดตั้งบน PCB ประสิทธิภาพสูงที่ผลิตโดย Zhejiang Fanhar Electronics Co., Ltd. ซึ่งมีไว้สำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และระบบควบคุมอัตโนมัติ  รีเลย์นี้มีโครงสร้างปิดผนึกด้วยพลาสติก มีความสามารถในการสลับ 20A ที่ 14VDC มีขนาดกะทัดรัด 15.5 x 12.0 x 13.7 มม. น้ำหนักประมาณ 6 กรัม และเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อม RoHS

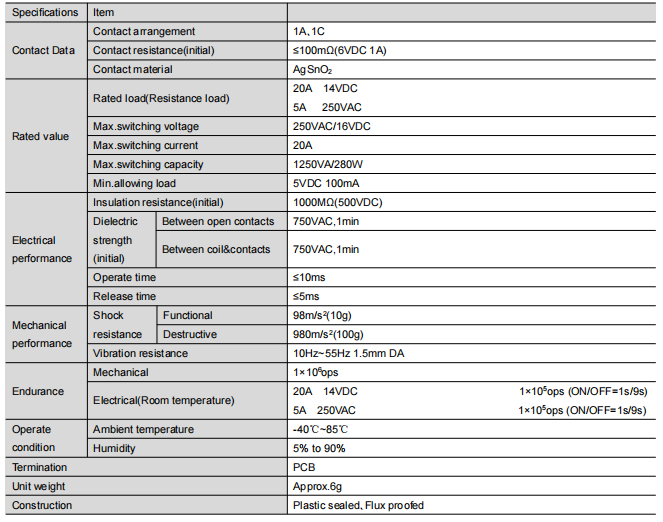

ประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยม

ลักษณะการติดต่อ

มีการใช้วัสดุสัมผัสโลหะผสมพิเศษ และความต้านทานการสัมผัสเริ่มต้นได้รับการควบคุมอย่างเข้มงวดภายใน 100mΩ (เงื่อนไขการทดสอบ 6VDC 1A)

ความต้านทานการสัมผัสต่ำทำให้มั่นใจได้ว่าการสูญเสียการส่งสัญญาณจะลดลง เหมาะอย่างยิ่งสำหรับระบบควบคุมที่มีความแม่นยำ

พื้นผิวสัมผัสได้รับการดูแลเป็นพิเศษเพื่อยับยั้งการเกิดประกายไฟและยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ

ความสามารถในการรับน้ำหนัก

การออกแบบพิกัดแบบคู่: 20A/14V DC และ 5A/250V AC

ความสามารถในการสลับสูงสุดถึง 1250VA/280W เพื่อตอบสนองความต้องการอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ส่วนใหญ่

โหลดขั้นต่ำที่อนุญาตต่ำสุดที่ 5VDC/100mA ปรับให้เข้ากับสถานการณ์การสลับสัญญาณเล็กๆ น้อยๆ

ลักษณะของฉนวน

ความต้านทานของฉนวนเริ่มต้นสูงถึง 1,000MΩ (แรงดันทดสอบ 500VDC)

แรงดันไฟฟ้าระหว่างหน้าสัมผัสทน 750VAC เป็นเวลา 1 นาทีโดยไม่มีการพัง

ชั้นฉนวน UL Class F เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือในสภาพแวดล้อมที่มีอุณหภูมิสูง

ความเร็วในการตอบสนอง

เวลาตอบสนองที่รวดเร็ว ≤ 10ms สำหรับเวลาการดูด และ ≤ 5ms สำหรับเวลาปล่อย

เหมาะอย่างยิ่งสำหรับระบบอิเล็กทรอนิกส์ยานยนต์สมัยใหม่ที่ต้องการการสลับความถี่สูง

การออกแบบระบบแม่เหล็กไฟฟ้าที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้มั่นใจได้ถึงการทำงานที่สม่ำเสมอ

โครงสร้างทางกลที่ทนทานและเชื่อถือได้

การออกแบบทางกลของผลิตภัณฑ์สะท้อนให้เห็นถึงภูมิปัญญาทางวิศวกรรม:

บรรจุภัณฑ์ขนาดกะทัดรัดขนาด 15.5 x 12.0 x 13.7 มม. และน้ำหนัก 6 กรัม เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด

ต้านทานการสั่นสะเทือนได้ดีเยี่ยม ทนต่อแรงกระแทก 980 ม./วินาที (10 ก.) ปรับให้เข้ากับสภาพแวดล้อมการสั่นสะเทือน เช่น รถยนต์

ประสิทธิภาพที่มั่นคงในสภาพแวดล้อมการสั่นสะเทือน ทำงานได้อย่างน่าเชื่อถือในช่วงความถี่ 10Hz~55Hz ด้วยแอมพลิจูด 1.5 มม.

กระบวนการซีลพลาสติกป้องกันการแทรกซึมของฟลักซ์ได้อย่างมีประสิทธิภาพและเพิ่มความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์

สถานการณ์การใช้งานที่หลากหลาย

รีเลย์ FH28 แสดงคุณค่าในหลายสาขา:

ระบบอิเล็กทรอนิกส์ในยานยนต์ เหมาะสำหรับระบบควบคุมการล็อกประตู ระบบไฟเลี้ยว กระจกไฟฟ้า

ในด้านระบบอัตโนมัติทางอุตสาหกรรม เหมาะสำหรับการควบคุมประตูอัตโนมัติ อุปกรณ์เชื่อมต่อเพื่อความปลอดภัย และตำแหน่งสำคัญอื่นๆ

ในด้านเครื่องใช้ในครัวเรือน มีการสลับที่เชื่อถือได้สำหรับการควบคุมบ้านอัจฉริยะและระบบม่านอัตโนมัติ

ในด้านเครื่องมือวัด มีบทบาทสำคัญในฐานะองค์ประกอบหลักของโมดูลสลับสัญญาณ

คำแนะนำการคัดเลือกมืออาชีพ

จุดเลือกสำหรับสถานการณ์การใช้งานที่แตกต่างกัน:

การกำหนดค่าหน้าสัมผัส: 1A (ปกติเปิด) เหมาะสำหรับวงจรสวิตชิ่งแบบธรรมดา และ 1C (การแปลง) เหมาะสำหรับสถานการณ์ที่ต้องใช้ฟังก์ชันสวิตชิ่ง

การปรับตัวต่อสิ่งแวดล้อม: ทนต่อฟลักซ์สำหรับสภาพแวดล้อมที่สะอาด พลาสติกปิดผนึกสำหรับก๊าซที่มีฤทธิ์กัดกร่อน

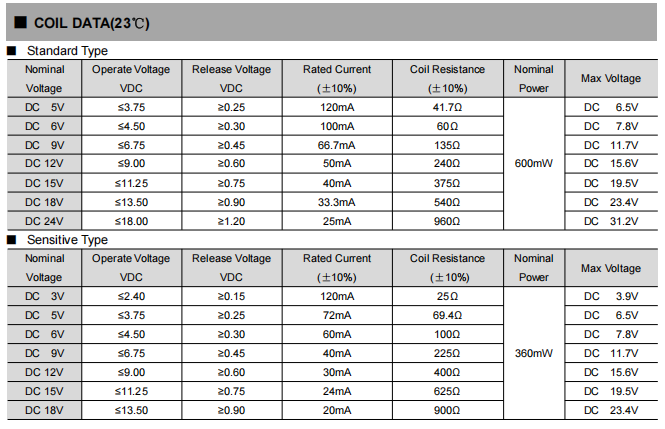

คำแนะนำการจับคู่แรงดันไฟฟ้า: ขดลวดมาตรฐานเหมาะสำหรับแรงดันไฟฟ้าปกติ ขดลวดละเอียดอ่อน (ชนิด L) เหมาะสำหรับการใช้งานแรงดันไฟฟ้าต่ำ

ข้อควรระวังในการติดตั้ง: สภาพแวดล้อมที่มีการสั่นสะเทือนสูงต้องได้รับการดูแลเป็นพิเศษในวิธีการยึดเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่เชื่อถือได้

การตรวจสอบความน่าเชื่อถืออย่างเข้มงวด

ผลิตภัณฑ์ผ่านการทดสอบและตรวจสอบอย่างเข้มงวด:

การทดสอบอายุการใช้งานโหลด: 100,000 การทำงานภายใต้ DC14V/20A, มากกว่า 1 ล้านการทำงานภายใต้ AC250V/5A

การทดสอบการปรับตัวด้านสิ่งแวดล้อม: -40 ℃ ~ 85 ℃ วงจรอุณหภูมิ, สภาพแวดล้อมที่ร้อนและชื้น 90% RH การตรวจสอบระยะยาว

การทดสอบความน่าเชื่อถือทางกลไก: การสั่นสะเทือน 55Hz, แรงกระแทก 10 กรัม และการตรวจสอบสภาวะที่ไม่เอื้ออำนวยอื่นๆ

การทดสอบความทนทานของวัสดุ: วัสดุสัมผัสยังคงรักษาลักษณะการสัมผัสที่ดีหลังจากใช้งานเป็นเวลานาน

คำแนะนำการใช้งานจริง

ข้อควรระวังในการใช้งานด้านวิศวกรรม:

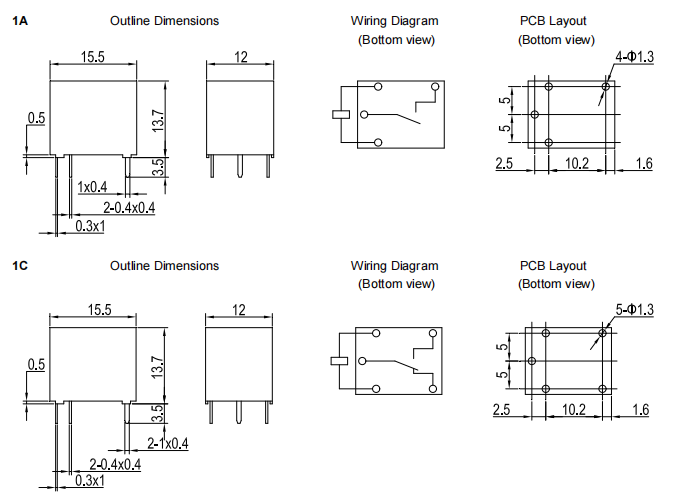

ปฏิบัติตามภาพวาดมิติอย่างเคร่งครัดเมื่อออกแบบ PCB โดยให้ความสนใจเป็นพิเศษกับระยะห่างพิน 10.2 มม.

การจัดวางควรทำโดยมีระยะห่างทางไฟฟ้าเพียงพอ โดยคำนึงถึงความจำเป็นในการกระจายความร้อนเพื่อหลีกเลี่ยงความร้อนสูงเกินไปเฉพาะจุด

หลีกเลี่ยงการเกินพารามิเตอร์ที่กำหนดสูงสุด หลีกเลี่ยงการกระแทกและการตกหล่นทางกล

การบำรุงรักษาตามปกติเพื่อตรวจสอบสภาพการสัมผัสและรักษาสภาพแวดล้อมการทำงานให้สะอาด

รีเลย์ FH28 กลายเป็นตัวเลือกที่สำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และระบบควบคุมทางอุตสาหกรรม เนื่องจากมีพารามิเตอร์ประสิทธิภาพระดับมืออาชีพและประสิทธิภาพด้านคุณภาพที่เชื่อถือได้ ด้วยนวัตกรรมที่ต่อเนื่อง Zhejiang Fanhar Electronics นำเสนอโซลูชั่นรีเลย์ที่เชื่อถือได้สู่ตลาด
