บ้าน / ข่าว / ข่าวอุตสาหกรรม / FH12 40A พาวเวอร์รีเลย์สำหรับการควบคุมทางอุตสาหกรรม การเชื่อมเฉพาะจุด และอุปกรณ์จ่ายไฟ

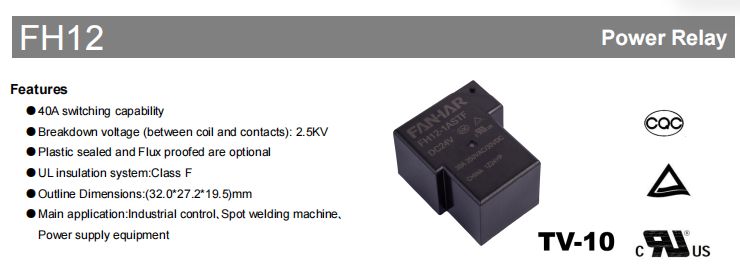

ที่ FH12 พาวเวอร์รีเลย์ ได้รับการออกแบบมาเพื่อการสวิตชิ่งกระแสสูงในการควบคุมทางอุตสาหกรรม เครื่องเชื่อมแบบจุด และอุปกรณ์จ่ายไฟ มีกระแสสวิตชิ่งสูงสุดที่ 40เอ , ความเป็นฉนวนของ 2500VAC ระหว่างคอยล์และหน้าสัมผัส และ ระบบฉนวนคลาส F UL FH12 ให้ประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้สำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง มีจำหน่ายทั้ง พลาสติกปิดผนึก และ ป้องกันฟลักซ์ การก่อสร้างสามารถเลือกได้ตามสภาพแวดล้อมการทำงานที่แตกต่างกัน
1. คุณสมบัติที่สำคัญของ FH12 รีเลย์ไฟฟ้า
40เอ Switching Capability
ที่ FH12 supports a maximum switching current of 40เอ ด้วยความสามารถในการสลับสูงสุดที่ 7500VA ทำให้เหมาะสำหรับการใช้งานที่ต้องการสวิตชิ่งกระแสสูงที่เชื่อถือได้
ฉนวนไฟฟ้าที่เชื่อถือได้
ที่ relay provides an insulation resistance of 1,000MΩ (500VDC) และ a dielectric strength of 2500VAC ระหว่างคอยล์และหน้าสัมผัส ช่วยรักษาการแยกทางไฟฟ้าอย่างปลอดภัยระหว่างการทำงาน
การกำหนดค่าผู้ติดต่อหลายรายการ
ที่ FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
ช่วยให้ผู้ใช้สามารถเลือกการกำหนดค่าที่เหมาะสมสำหรับการออกแบบวงจรต่างๆ
โครงสร้างพลาสติกปิดผนึกหรือฟลักซ์หลักฐาน
มีตัวเลือกการก่อสร้างให้เลือก 2 แบบ: กันฟลักซ์และปิดผนึกด้วยพลาสติก
ตามเอกสารข้อมูล แนะนำให้ใช้เวอร์ชันกันฟลักซ์สำหรับสภาพแวดล้อมที่สะอาด ในขณะที่เวอร์ชันซีลพลาสติกเหมาะสำหรับสภาพแวดล้อมที่มีฝุ่นหรือก๊าซที่มีฤทธิ์กัดกร่อน เช่น H₂S, SO₂ และ NO₂
ระบบฉนวนคลาส F
ที่ FH12 complies with the ระบบฉนวน UL คลาส F เป็นไปตามข้อกำหนดด้านฉนวนสากลสำหรับอุปกรณ์ไฟฟ้าอุตสาหกรรม

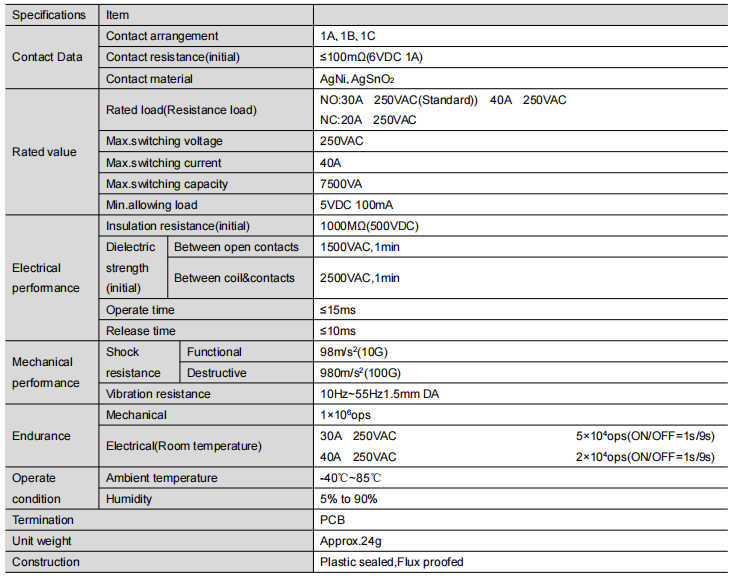

2. ข้อมูลจำเพาะทางเทคนิค
3. ประสิทธิภาพ
ที่ FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
ประสิทธิภาพทางไฟฟ้า
- ความต้านทานของฉนวน: 1,000MΩ (500VDC)
- ความเป็นฉนวนระหว่างหน้าสัมผัสแบบเปิด: 1500VAC เป็นเวลา 1 นาที
- ความเป็นฉนวนระหว่างขดลวดและหน้าสัมผัส: 2500VAC เป็นเวลา 1 นาที
ความเร็วในการทำงาน
- เวลาใช้งาน: ≤15ms
- เวลาวางจำหน่าย: ≤10ms
สมรรถนะทางกล
- ต้านทานแรงกระแทกตามหน้าที่: 98 ม./วินาที (10G)
- ความต้านทานต่อแรงกระแทกแบบทำลายล้าง: 980 ม./วินาที (100G)
- ความต้านทานการสั่นสะเทือน: 10Hz–55Hz, แอมพลิจูดสองเท่า 1.5 มม
อายุการใช้งาน
- ความทนทานทางกล: การดำเนินการ 1 × 10⁶
- ความทนทานทางไฟฟ้า:
- 30A 250VAC: การดำเนินงาน 5 × 10⁴
- 40เอ 250VAC: การดำเนินงาน 2 × 10⁴

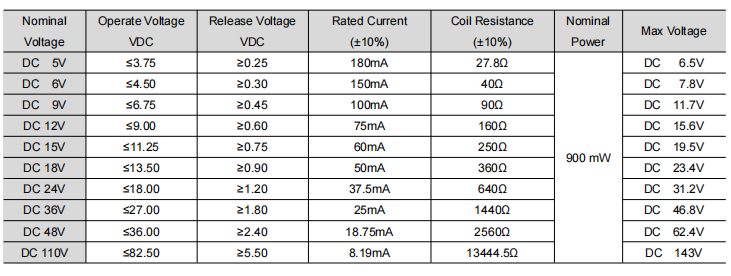

4. แรงดันไฟฟ้าคอยล์ที่มีอยู่
ที่ FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V และ 110V DC ทำให้รีเลย์สามารถตรงกับความต้องการแรงดันไฟฟ้าของระบบที่แตกต่างกันได้
5. การใช้งานทั่วไป
ตามเอกสารข้อมูลผลิตภัณฑ์ FH12 ได้รับการออกแบบมาเพื่อ:
เหมาะสำหรับอุปกรณ์ควบคุมทางอุตสาหกรรมที่ต้องการการสลับโหลดกระแสสูงที่เชื่อถือได้
เครื่องเชื่อมจุด
ออกแบบมาสำหรับอุปกรณ์การเชื่อมแบบจุดที่ต้องการประสิทธิภาพการสลับรีเลย์ที่เสถียร
อุปกรณ์จ่ายไฟ
ใช้ได้กับอุปกรณ์จ่ายไฟที่ต้องการประสิทธิภาพการสลับที่เชื่อถือได้ภายในพิกัดไฟฟ้าที่ระบุ

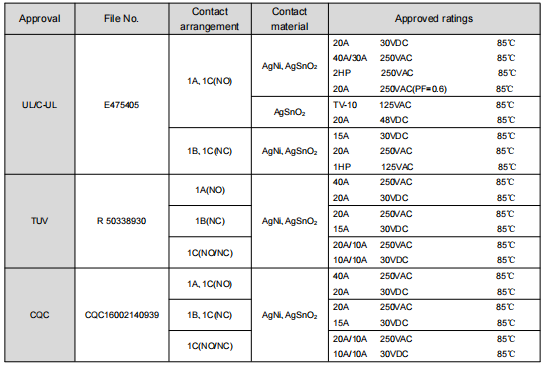

6 . ใบรับรองความปลอดภัย
ที่ FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
ที่ approved ratings vary depending on the contact arrangement and contact material.
7. คำถามที่พบบ่อย (FAQ)
คำถามที่ 1: กระแสไฟสวิตชิ่งสูงสุดของพาวเวอร์รีเลย์ FH12 คือเท่าใด
ที่ FH12 supports a maximum switching current of 40เอ และ a maximum switching capacity of 7500VA .
ไตรมาสที่ 2: มีการจัดเตรียมการติดต่ออะไรบ้าง?
ที่ relay is available in 1A (เปิดตามปกติ), 1B (ปิดตามปกติ) และ 1C (เปลี่ยนแปลง) การกำหนดค่าการติดต่อ
ไตรมาสที่ 3: มีตัวเลือกแรงดันคอยล์อะไรบ้าง?
ที่ FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V และ 110V .
ไตรมาสที่ 4: มีวัสดุติดต่ออะไรบ้าง?
ที่ relay offers อักนี และ AgSnO₂ วัสดุสัมผัส ตามแผ่นข้อมูล AgSnO₂ แนะนำให้ใช้หน้าสัมผัสสำหรับการใช้งานที่มีกระแสไฟกระชากสูง
คำถามที่ 5: FH12 รองรับอุณหภูมิการทำงานเท่าใด
ที่ specified ambient operating temperature is -40°ซ ถึง 85°ซ โดยมีช่วงความชื้นในการทำงานอยู่ที่ 5% ถึง 90% .
คำถามที่ 6: FH12 มีใบรับรองอะไรบ้าง?
ที่ FH12 has obtained UL/cUL, TÜV และ CQC การรับรองความปลอดภัย โดยมีระดับการอนุมัติขึ้นอยู่กับการกำหนดค่าของผลิตภัณฑ์
8. บทสรุป
ที่ FH12 40A พาวเวอร์รีเลย์ ผสมผสานความสามารถในการสลับสูง ฉนวนไฟฟ้าที่เชื่อถือได้ การกำหนดค่าหน้าสัมผัสหลายจุด และตัวเลือกการก่อสร้างที่ยืดหยุ่นในการออกแบบขนาดกะทัดรัด รองรับแรงดันไฟฟ้าคอยล์ดีซีจาก 5V ถึง 110V และรับรองโดย UL/cUL, TÜV และ CQC ได้รับการออกแบบมาสำหรับการควบคุมทางอุตสาหกรรม เครื่องเชื่อมแบบจุด และอุปกรณ์จ่ายไฟภายในสภาวะการทำงานที่ระบุ
หากต้องการข้อมูลทางเทคนิคเพิ่มเติม รายละเอียดการสั่งซื้อ หรือการสนับสนุนในการเลือกผลิตภัณฑ์ โปรดติดต่อ ฟานฮาร์ อิเล็คทรอนิคส์ สำหรับเอกสารประกอบผลิตภัณฑ์ FH12 ล่าสุดและความช่วยเหลือในการสมัคร
