บ้าน / ข่าว / ข่าวอุตสาหกรรม / FH61NE รีเลย์ล็อคแม่เหล็กพลังงานใหม่ — โซลูชันการสลับพลังงานที่เชื่อถือได้สำหรับอินเวอร์เตอร์ PV และสถานีชาร์จ AC

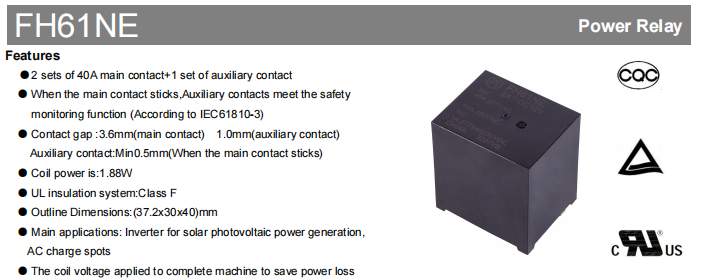

ในขณะที่การผลิตไฟฟ้าโซลาร์เซลล์ ระบบกักเก็บพลังงาน และสิ่งอำนวยความสะดวกในการชาร์จรถยนต์ไฟฟ้ายังคงก้าวหน้าไปสู่การใช้พลังงานที่สูงขึ้นและมีประสิทธิภาพมากขึ้น รีเลย์ คาดว่าจะไม่เพียงแต่มอบความสามารถในการสวิตชิ่งกระแสไฟสูงที่เชื่อถือได้เท่านั้น แต่ยังรวมถึงการตรวจสอบความปลอดภัย การใช้พลังงานต่ำ และความเสถียรในการทำงานในระยะยาว เพื่อตอบสนองความต้องการการใช้งานของอุปกรณ์พลังงานใหม่ Fanhar Electronics ได้เปิดตัวรีเลย์ล็อคแม่เหล็กพลังงานใหม่ซีรีส์ FH61NE ผลิตภัณฑ์มีการกำหนดค่าหน้าสัมผัสของหน้าสัมผัสหลัก 40A 2 ชุด และหน้าสัมผัสเสริม 1 ชุด เมื่อหน้าสัมผัสหลักติด หน้าสัมผัสเสริมจะให้สัญญาณตอบรับการตรวจสอบความปลอดภัย ซึ่งเป็นไปตามข้อกำหนดของ IEC 61810-3 สำหรับฟังก์ชันการตรวจสอบความปลอดภัย รีเลย์ใช้การออกแบบล็อคแม่เหล็กกำลังต่ำโดยสิ้นเปลืองพลังงานคอยล์เพียง 1.88W เมื่อใช้ร่วมกับระบบฉนวนคลาส F และโครงสร้างทางกลขนาดกะทัดรัด สามารถตอบสนองความต้องการที่ครอบคลุมของการใช้พลังงานใหม่ๆ เช่น อินเวอร์เตอร์พลังงานแสงอาทิตย์ สถานีชาร์จ AC และอุปกรณ์ชาร์จ EV เพื่อการทำงานที่ประหยัดพลังงานและความน่าเชื่อถือในระยะยาว ได้รับซีรีส์ FH61NE แล้ว UL/cUL, TUV และ ซีคิวซี การรับรองความปลอดภัยและมีการใช้กันอย่างแพร่หลายในการใช้งานอุปกรณ์พลังงานไฟฟ้าใหม่
ความสามารถในการสลับกระแสไฟฟ้าสูง 40A สำหรับการควบคุมพลังงานของอุปกรณ์พลังงานใหม่

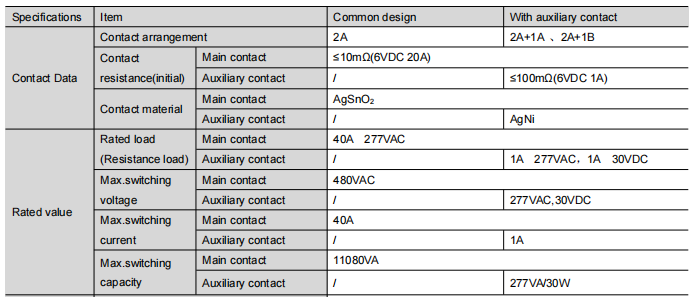

อุปกรณ์พลังงานใหม่มีความต้องการความสามารถในการสลับกระแสรีเลย์สูง ที่ FH61NE มีหน้าสัมผัสหลัก 40A สองชุด ซึ่งรองรับการควบคุมโหลดกระแสสูงในอุปกรณ์พลังงานใหม่ หน้าสัมผัสหลักใช้วัสดุหน้าสัมผัส AgSnO₂ ซึ่งมีคุณสมบัติป้องกันการเชื่อมและเป็นสื่อกระแสไฟฟ้าได้ดีเยี่ยม เพื่อตอบสนองข้อกำหนดด้านความน่าเชื่อถือของหน้าสัมผัสในการใช้งานสวิตช์ไฟในอุปกรณ์พลังงานใหม่ ข้อมูลจำเพาะที่สำคัญมีดังนี้:
พารามิเตอร์ทางไฟฟ้าเหล่านี้ช่วยให้ FH61NE ทำการสลับวงจรและฟังก์ชันการควบคุมในอินเวอร์เตอร์ PV และสถานีชาร์จ AC ได้อย่างน่าเชื่อถือ
การออกแบบการตรวจสอบความปลอดภัยของการสัมผัสเสริมเพื่อเพิ่มความปลอดภัยของระบบ
อุปกรณ์พลังงานใหม่มีข้อกำหนดที่เข้มงวดเพื่อความปลอดภัยในการปฏิบัติงาน FH61NE มีตัวเลือกหน้าสัมผัสเสริมเพื่อตอบสนองความต้องการในการตรวจสอบความปลอดภัย การกำหนดค่าที่ใช้ได้ ได้แก่:
2เอ 1เอ : รายชื่อติดต่อหลักที่เปิดตามปกติ 2 รายการ รายชื่อติดต่อเสริมที่เปิดตามปกติ 1 รายการ
2เอ 1บี : รายชื่อติดต่อหลักที่เปิดตามปกติ 2 รายการ รายชื่อติดต่อเสริมที่ปิดตามปกติ 1 รายการ
เมื่อหน้าสัมผัสหลักติด หน้าสัมผัสเสริมจะส่งสัญญาณตอบรับสำหรับการตรวจสอบสถานะของระบบ
โครงสร้างล็อคแม่เหล็กกำลังต่ำสำหรับการทำงานอย่างประหยัดพลังงานของอุปกรณ์พลังงานใหม่
FH61NE ใช้โครงสร้างรีเลย์ล็อคแบบแม่เหล็กซึ่งมีข้อดีดังต่อไปนี้:
การใช้พลังงานคอยล์: 1.88W
ช่วงแรงดันไฟฟ้าคงที่ : 40%~100% ไม่ (อุณหภูมิแวดล้อม 25 ℃); 50%~60% ไม่ (อุณหภูมิแวดล้อม 85 ℃)
แรงดันไฟฟ้าคงที่สูงสุด : โปรดดูตารางข้อมูลคอยล์
การออกแบบสลักแม่เหล็กช่วยลดการใช้พลังงานอย่างต่อเนื่องในระหว่างสถานะการค้างของรีเลย์ได้อย่างมาก การใช้แรงดันไฟฟ้าควบคุมคอยล์กับเครื่องจักรทั้งเครื่องจะช่วยประหยัดการสูญเสียพลังงานได้อย่างมีประสิทธิภาพ ทำให้เหมาะสมกับข้อกำหนดการทำงานที่ประหยัดพลังงานของอุปกรณ์พลังงานใหม่มากขึ้น
การออกแบบฉนวนสูงและประสิทธิภาพที่เชื่อถือได้สำหรับสภาพแวดล้อมการทำงานที่ซับซ้อน
FH61NE มีการออกแบบฉนวนสูงและโครงสร้างกะทัดรัด ทำให้ความปลอดภัยทางไฟฟ้าและความน่าเชื่อถือทางกลสมดุลกัน:

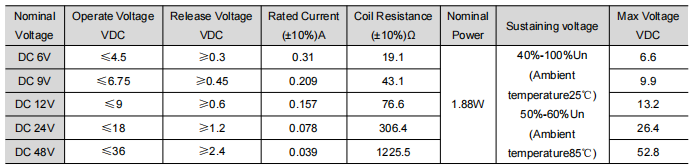

ตัวเลือกแรงดันไฟฟ้าคอยล์หลายตัวสำหรับการออกแบบระบบที่ยืดหยุ่น
ระบบควบคุมที่แตกต่างกันจำเป็นต้องมีการกำหนดค่าแรงดันไฟฟ้าคอยล์ที่แตกต่างกัน เพื่อให้การรวมระบบง่ายขึ้น ซีรีส์ FH61NE มีให้เลือกหลายตัวเลือกแรงดันไฟฟ้าคอยล์ DC ซึ่งรวมถึง 6VDC , 9VDC , 12VDC , 24VDC และ 48VDC .
ตัวเลือกคอยล์แต่ละตัวได้รับการออกแบบให้มีอัตราการกินไฟอยู่ที่ 3.2W ช่วยให้วิศวกรสามารถเลือกแรงดันไฟฟ้าควบคุมที่เหมาะสมที่สุดโดยไม่ต้องเปลี่ยนแพลตฟอร์มรีเลย์ การออกแบบคอยล์ที่ได้มาตรฐานไม่เพียงแต่ปรับปรุงความเข้ากันได้กับวงจรควบคุมต่างๆ แต่ยังทำให้การพัฒนาผลิตภัณฑ์สำหรับผู้ผลิตที่ใช้แพลตฟอร์มแรงดันไฟฟ้าหลายระบบทำได้ง่ายขึ้นอีกด้วย
การออกแบบแพลตฟอร์มขนาดกะทัดรัดเพื่อการอัปเกรดผลิตภัณฑ์ได้ง่ายขึ้น
ซีรีส์ FH61NE นำเสนอการออกแบบแพลตฟอร์มแบบรวมสำหรับการกำหนดค่าหน้าสัมผัสที่แตกต่างกันและตัวเลือกแรงดันไฟฟ้าของคอยล์ ทำให้ผู้ผลิตมีรากฐานที่ยืดหยุ่นในการพัฒนาการใช้งานอุปกรณ์พลังงานใหม่ที่หลากหลาย

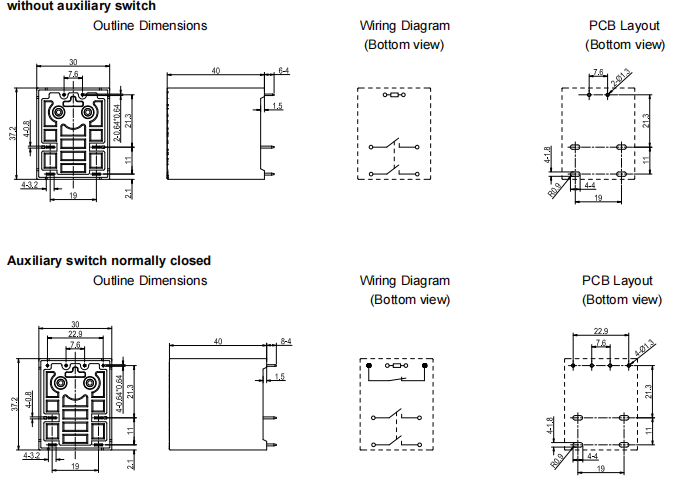

การกำหนดค่าทั้งหมดแชร์มิติภายนอกที่เหมือนกันของ 37.2 × 30 × 40 มม. พร้อมด้วยโครงร่าง PCB ฐานการติดตั้ง ประสิทธิภาพของฉนวน และโครงสร้างทางกลที่เหมือนกัน ความแตกต่างหลักระหว่างการกำหนดค่าคือการจัดเรียงหน้าสัมผัส (2A, 2A 1A หรือ 2A 1B) ช่วยให้นักออกแบบสามารถเลือกฟังก์ชันการตรวจสอบที่เหมาะสมโดยไม่ต้องเปลี่ยนการออกแบบ PCB
แพลตฟอร์มทั่วไปนี้ช่วยให้ผู้ผลิตอุปกรณ์รวมการตรวจสอบหน้าสัมผัสเสริม (เพื่อความปลอดภัยเมื่อหน้าสัมผัสหลักเกาะติด) ในการออกแบบได้อย่างง่ายดาย โดยไม่ต้องเปลี่ยนการติดตั้งกลไกหรือโครงร่างของบอร์ด เป็นผลให้วงจรการพัฒนาสั้นลง ต้นทุนด้านวิศวกรรมลดลง และปรับปรุงมาตรฐานผลิตภัณฑ์
สำหรับผู้ผลิตที่กำลังมองหาโซลูชันที่ปรับขนาดได้สำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์ สถานีชาร์จ AC และอุปกรณ์ชาร์จ EV ซีรีส์ FH61NE มอบแพลตฟอร์มที่มีประสิทธิภาพและใช้งานได้จริง

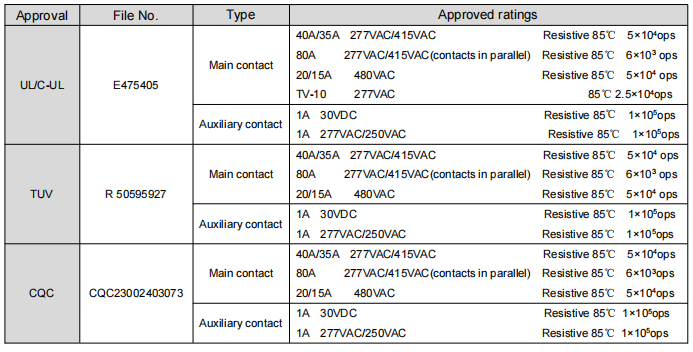

การอนุมัติด้านความปลอดภัย
FH61NE ได้รับแล้ว UL/cUL, TUV และ ซีคิวซี การรับรองความปลอดภัย ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมของ EU RoHS/REACH Fanhar Electronics ประสบความสำเร็จ ISO9001 , ISO14001 และ ISO45001 การรับรองระบบการจัดการระหว่างประเทศ ถือสิทธิบัตรระดับชาติมากกว่า 40 ฉบับ และได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงแห่งชาติและศูนย์ R&D ระดับจังหวัด
การใช้งานทั่วไป
FH61NE ส่วนใหญ่จะใช้ในภาคพลังงานใหม่ต่อไปนี้:
ในการใช้งานเหล่านี้ รีเลย์ทำหน้าที่ควบคุมการสลับกำลังและการตรวจสอบสถานะเป็นหลัก โดยให้โซลูชันการควบคุมกระแสที่เสถียรและเชื่อถือได้สำหรับระบบ
คำถามที่พบบ่อย
Q1: FH61NE เป็นรีเลย์ประเภทใด?
FH61NE คือรีเลย์ล็อคแม่เหล็กไฟฟ้าพลังงานใหม่ที่พัฒนาโดย Zhejiang Fanhar Electronics Co., Ltd. ซึ่งส่วนใหญ่ใช้ในอินเวอร์เตอร์พลังงานแสงอาทิตย์ PV และสถานีชาร์จ AC
Q2:พิกัดกระแสสูงสุดของ FH61NE คือเท่าไร?
โหลดพิกัดหน้าสัมผัสหลัก FH61NE คือ 40A 277VAC (โหลดตัวต้านทาน) โดยมีกระแสสวิตชิ่งสูงสุด 40A
คำถามที่ 3:FH61NE รองรับหน้าสัมผัสเสริมหรือไม่
ใช่. FH61NE มีเวอร์ชัน 2A 1A (หน้าสัมผัสเสริมปกติเปิด) และ 2A 1B (หน้าสัมผัสเสริมปกติปิด) เมื่อหน้าสัมผัสหลักติด หน้าสัมผัสเสริมจะส่งสัญญาณตอบรับสำหรับการตรวจสอบสถานะของระบบ ซึ่งเป็นไปตามข้อกำหนดฟังก์ชันการตรวจสอบความปลอดภัย IEC 61810-3
คำถามที่ 4: FH61NE มีช่วงอุณหภูมิในการทำงานอยู่ที่เท่าใด
ช่วงอุณหภูมิในการทำงานคือ -40°C ~ 85°C ทำให้เหมาะสำหรับภูมิภาคต่างๆ และสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน
สำหรับการใช้งานที่ต้องการความจุกระแสไฟสูงกว่า FH66NE160 เป็นตัวเลือกที่แนะนำ สำหรับระบบที่ออกแบบให้มีพิกัดกระแสไฟ 100A FH66NE100 จะให้โซลูชันที่เหมาะสม

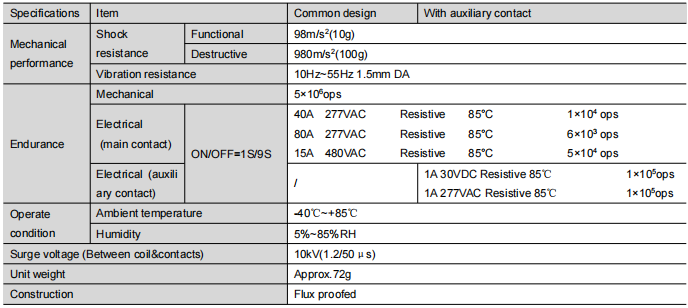

คำถามที่ 5: อายุการใช้งานทางกลและทางไฟฟ้าของ FH61NE เป็นเท่าใด
อายุการใช้งานของเครื่องจักร: การทำงาน 5×10⁶
อายุการใช้งานทางไฟฟ้า (หน้าสัมผัสหลัก): 1×10⁵ การทำงานที่โหลดความต้านทาน 40A 277VAC (85°C)
อายุการใช้งานทางไฟฟ้า (หน้าสัมผัสเสริม): การทำงาน 1×10⁵ ที่โหลดความต้านทาน 1A 30VDC/277VAC (85°C)
