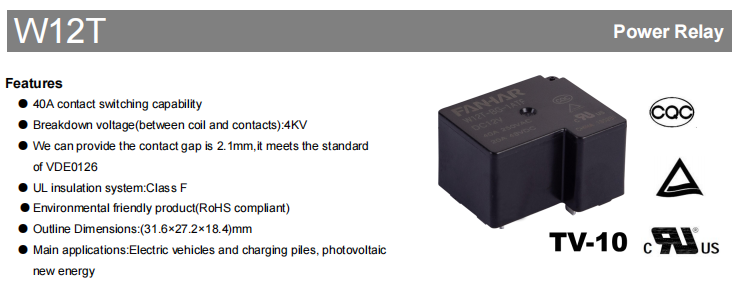

W12T 40A พาวเวอร์รีเลย์ | รีเลย์ PCB สำหรับการชาร์จ EV ระบบไฟฟ้าโซลาร์เซลล์ และการประยุกต์ใช้พลังงานใหม่

เนื่องจากระบบพลังงานหมุนเวียน ยานพาหนะไฟฟ้า และเทคโนโลยีการจัดเก็บพลังงานมีความก้าวหน้าอย่างต่อเนื่อง ระบบควบคุมกำลังจึงต้องการรีเลย์ที่มีความสามารถในการสลับที่สูงขึ้น ประสิทธิภาพของฉนวนที่เหนือกว่า และความน่าเชื่อถือในการปฏิบัติงานในระยะยาว Fanhar พัฒนาขึ้นเพื่อตอบสนองความต้องการเหล่านี้ W12T 40A พาวเวอร์รีเลย์ ได้รับการออกแบบมาโดยเฉพาะสำหรับยานยนต์ไฟฟ้า เสาชาร์จ และระบบพลังงานหมุนเวียนจากเซลล์แสงอาทิตย์ (PV)

W12T มีคุณสมบัติ a ความสามารถในการสลับหน้าสัมผัส 40A , แรงดันไฟฟ้าทนไดอิเล็กตริกสูงสุดที่ 4000VAC ระหว่างคอยล์และหน้าสัมผัส และเป็นทางเลือก ช่องว่างหน้าสัมผัส ≥2.1มม . ขณะเดียวกันก็รับประกันประสิทธิภาพการสลับโหลดสูง แต่ยังตรงตามข้อกำหนดด้านฉนวนไฟฟ้าและความปลอดภัยในอุปกรณ์พลังงานใหม่อีกด้วย

ด้วยการออกแบบการติดตั้ง PCB ขนาดกะทัดรัดเท่านั้นในการวัด 31.6 × 27.2 × 18.4 มม W12T มีจำหน่ายในตัวเลือกแรงดันไฟฟ้าคอยล์ที่หลากหลาย 5V ถึง 110VDC . ซีรีส์นี้นำเสนอทั้งประเภทมาตรฐาน (กำลังคอยล์ 900มิลลิวัตต์) และประเภท BG (กำลังคอยล์ 1400มิลลิวัตต์) รีเลย์ได้รับ UL/cUL, TÜV และ CQC การรับรองซึ่งสนับสนุนการใช้งานในตลาดที่หลากหลายทั่วโลก

ความสามารถในการสลับกระแสไฟฟ้าสูง 40A สำหรับอุปกรณ์กำลังสูง

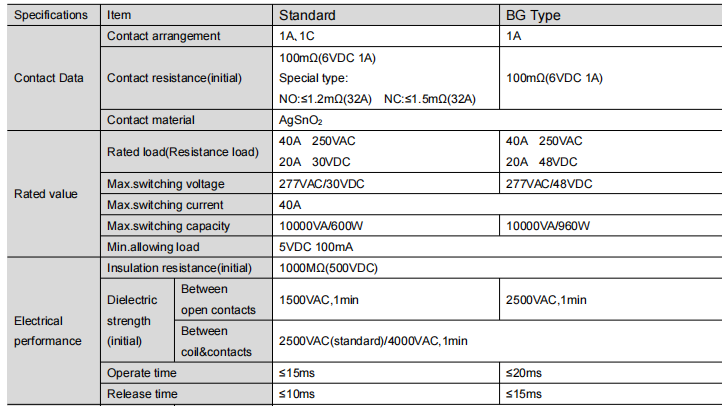

อุปกรณ์พลังงานใหม่ เช่น เสาชาร์จ EV และอินเวอร์เตอร์ PV ต้องใช้รีเลย์ที่มีความสามารถในการรองรับกระแสไฟสูง W12T มีโหลดควบคุมพิกัด 40A 250VAC พร้อมความสามารถในการสลับสูงสุด 10,000VA

สำหรับโหลด DC ประเภทมาตรฐานรองรับ 20A 30VDC ในขณะที่ประเภท BG รองรับ 20A 48VDC นอกจากนี้ ยังมีประเภทความต้านทานการสัมผัสต่ำแบบพิเศษให้เลือกด้วย NO≤1.2mΩ (32A) และ NC≤1.5mΩ (32A) โหลดขั้นต่ำที่อนุญาตคือ 5VDC 100mA ช่วยให้ใช้งานได้หลากหลายตั้งแต่การสลับสัญญาณขนาดเล็กไปจนถึงการควบคุมโหลดกำลังสูง

การออกแบบฉนวนสูงเพื่อความปลอดภัยของระบบที่ดีขึ้น

ฉนวนไฟฟ้าเป็นข้อกำหนดที่สำคัญสำหรับอุปกรณ์พลังงานทดแทนที่ทำงานภายใต้สภาวะไฟฟ้าแรงสูง W12T มีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดีเยี่ยม:

อิเล็กทริกทนแรงดันไฟฟ้าสูงสุดระหว่างคอยล์และหน้าสัมผัส: 4000VAC

อิเล็กทริกทนต่อแรงดันไฟฟ้าระหว่างหน้าสัมผัสแบบเปิด (ชนิด BG): 2500VAC

ความต้านทานของฉนวนเริ่มต้น: 1,000MΩ (ที่ 500VDC)

ระบบฉนวน UL คลาส F:ประสิทธิภาพของฉนวนที่เหนือกว่าช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือในการดำเนินงาน ป้องกันไฟฟ้าแรงสูงเสียหายและความเสี่ยงการรั่วไหลได้อย่างมีประสิทธิภาพ

วัสดุหน้าสัมผัส AgSnO₂ คุณภาพสูงเพื่ออายุการใช้งานที่ยาวนานขึ้น

ซีรีส์ W12T ใช้ AgSnO₂ (ซิลเวอร์-ดีบุกออกไซด์) เป็นวัสดุหน้าสัมผัส AgSnO₂ มีความต้านทานการกัดกร่อนของส่วนโค้งที่ดีเยี่ยม ความต้านทานการสัมผัสต่ำและเสถียร การนำความร้อนได้ดี และประสิทธิภาพการป้องกันการเชื่อมที่โดดเด่น ช่วยลดการเกิดอาร์คได้อย่างมีประสิทธิภาพและยืดอายุการใช้งานของรีเลย์ โดยรักษาประสิทธิภาพทางไฟฟ้าที่เสถียรแม้ในการสลับการใช้งานที่มีโหลดสูงบ่อยครั้ง

ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

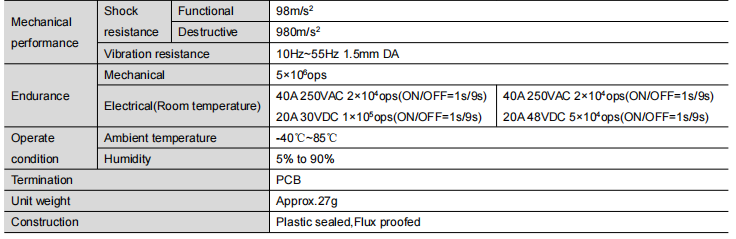

นอกเหนือจากประสิทธิภาพทางไฟฟ้าแล้ว W12T ยังได้รับการออกแบบเพื่อให้ความน่าเชื่อถือในระยะยาวภายใต้สภาวะการทำงานที่มีความต้องการสูง รีเลย์ทำงานในช่วงอุณหภูมิแวดล้อมกว้างตั้งแต่ -40°C ถึง 85°C ทำให้เหมาะสำหรับระบบพลังงานหมุนเวียนและอุปกรณ์อุตสาหกรรมที่ใช้งานในสภาพอากาศที่หลากหลาย

รีเลย์มีอายุการใช้งานเชิงกลสูงถึง 5,000,000 การทำงาน และอายุการใช้งานทางไฟฟ้า 20,000 การทำงานภายใต้โหลดความต้านทาน 40A 250VAC, 100,000 การทำงานภายใต้ 20A 30VDC (ประเภทมาตรฐาน) และ 50,000 การทำงานภายใต้ 20A 48VDC (ประเภท BG)

เวลาใช้งานคือ ≤15ms (มาตรฐาน) / ≤20มิลลิวินาที (BG) และเวลาเผยแพร่คือ ≤10ms (มาตรฐาน) / ≤15ms (BG) รีเลย์ยังได้รับการออกแบบให้ทนทานต่อการสั่นสะเทือนและการกระแทกทางกลซึ่งมักพบในการใช้งานทางอุตสาหกรรม

ตัวเลือกแรงดันไฟฟ้าคอยล์หลายตัวสำหรับการออกแบบระบบที่ยืดหยุ่น

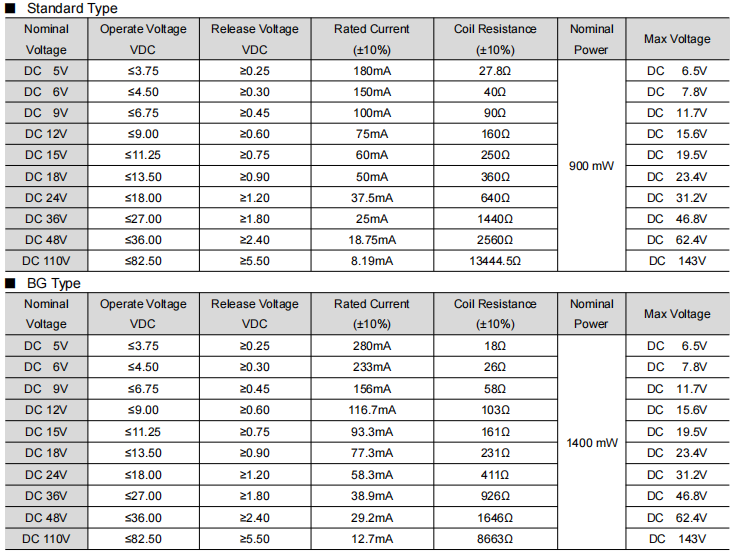

ระบบควบคุมที่แตกต่างกันจำเป็นต้องมีการกำหนดค่าแรงดันไฟฟ้าคอยล์ที่แตกต่างกัน เพื่อให้การรวมระบบง่ายขึ้น W12T มีตัวเลือกแรงดันไฟฟ้าคอยล์ DC หลายแบบ รวมถึง 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC

กำลังพิกัดคอยล์ประเภทมาตรฐานคือ 900mW ในขณะที่ประเภท BG คือ 1400mW การออกแบบคอยล์ที่ได้มาตรฐานไม่เพียงแต่ปรับปรุงความเข้ากันได้กับวงจรควบคุมต่างๆ แต่ยังทำให้การพัฒนาผลิตภัณฑ์สำหรับผู้ผลิตที่ใช้แพลตฟอร์มแรงดันไฟฟ้าหลายระบบทำได้ง่ายขึ้นอีกด้วย

การออกแบบติดตั้ง PCB ขนาดกะทัดรัดเพื่อการบูรณาการอุปกรณ์ที่ง่ายดาย

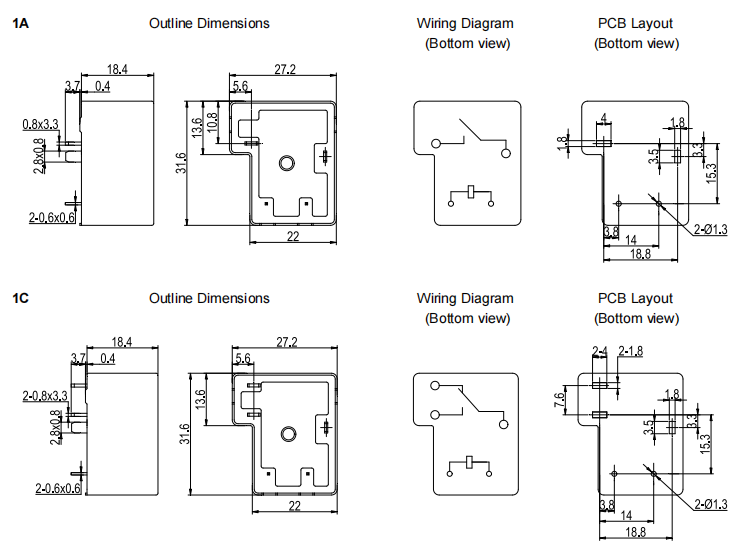

W12T มีคุณสมบัติ a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

ในสภาพแวดล้อมที่สะอาด (ปราศจาก H₂S, SO₂, NO₂ และฝุ่น) แนะนำให้ใช้ชนิดป้องกัน Flux ในสภาพแวดล้อมที่ไม่สะอาดซึ่งมีสารมลพิษเหล่านี้ แนะนำให้ใช้ชนิดปิดผนึกพลาสติก ข้อพิจารณาในการออกแบบนี้ช่วยยืดอายุการใช้งานของรีเลย์ในสภาพแวดล้อมทางอุตสาหกรรมต่างๆ ได้อย่างมีประสิทธิภาพ

การใช้งานทั่วไป

ออกแบบมาเพื่อการใช้งานสวิตช์ไฟกระแสสูง W12T ใช้กันอย่างแพร่หลายในระบบพลังงานหมุนเวียนและยานพาหนะไฟฟ้า ซึ่งต้องการประสิทธิภาพสวิตช์ที่เชื่อถือได้และความสามารถในการเป็นฉนวนสูง:

• รถยนต์ไฟฟ้า (EV)
• กองชาร์จรถยนต์พลังงานใหม่
• อุปกรณ์พลังงานทดแทนไฟฟ้าโซลาร์เซลล์ (PV)

ภายในระบบเหล่านี้ รีเลย์มักใช้สำหรับการควบคุมกำลัง การสลับวงจรหลัก และการแยกความปลอดภัย ซึ่งช่วยปรับปรุงความน่าเชื่อถือของระบบและความปลอดภัยในการปฏิบัติงาน

วิธีการเลือกประเภทมาตรฐานหรือประเภท BG

W12T มีจำหน่ายในประเภทมาตรฐานและประเภท BG ความแตกต่างที่สำคัญสรุปได้ด้านล่าง:

สำหรับการควบคุมทางอุตสาหกรรมทั่วไปและการใช้งานสวิตช์ไฟมาตรฐาน รุ่นมาตรฐานตรงตามข้อกำหนดส่วนใหญ่ สำหรับระบบไฟฟ้าโซลาร์เซลล์ การใช้งานที่ต้องการระยะห่างจากหน้าสัมผัสที่มากขึ้น หรือสถานการณ์แรงดันไฟฟ้ากระแสตรงที่สูงขึ้น แนะนำให้ใช้ประเภท BG
