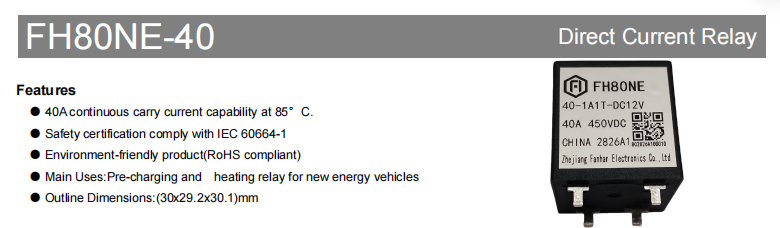

ภาพรวมผลิตภัณฑ์
ที่ FH80NE-40 เป็นรีเลย์กระแสตรงแรงดันสูงขนาด 40เอ ที่ออกแบบมาสำหรับระบบไฟฟ้าแรงสูงในรถยนต์พลังงานใหม่ มีวัตถุประสงค์หลักสำหรับการใช้งานรีเลย์แบบชาร์จล่วงหน้าและรีเลย์ทำความร้อน ผลิตภัณฑ์นี้มีความสามารถในการจ่ายกระแสไฟฟ้าต่อเนื่อง 40เอ ที่อุณหภูมิ 85°C, โหลดพิกัด 40A 450VDC และแรงดันไฟฟ้าสวิตชิ่งสูงสุดถึง 750VDC นอกจากนี้ยังรองรับความสามารถกระแสไฟสูงในระยะเวลาอันสั้น ทำให้เหมาะสำหรับสถานการณ์การติด PCB ที่มีความต้องการความน่าเชื่อถือสูง ความสามารถในการทนต่ออิเล็กทริก และขนาดพื้นที่
ที่ product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

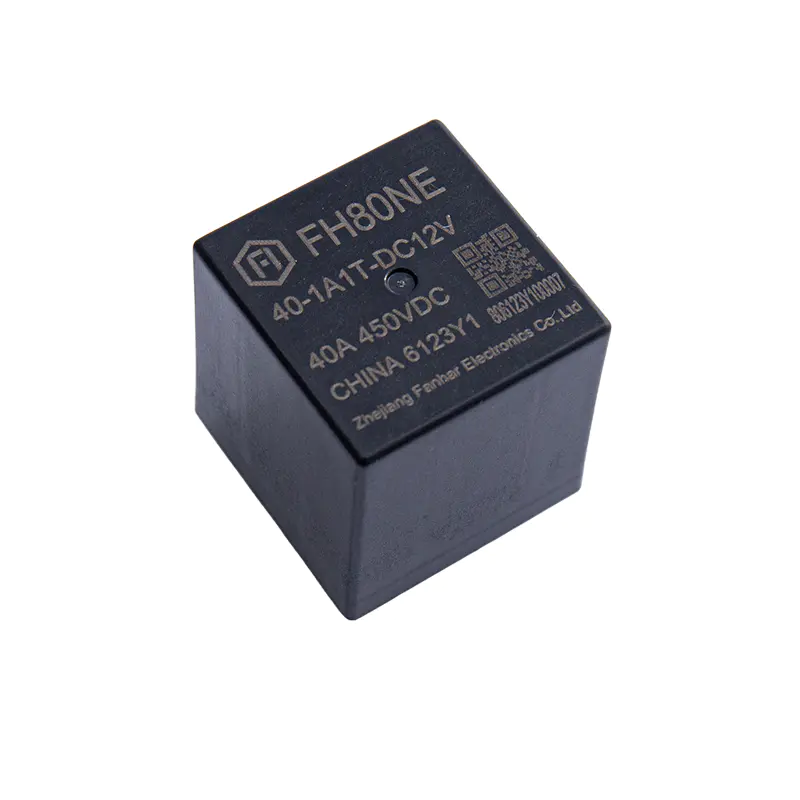

FH80NE-40 40A 450VDC รีเลย์ DC แรงดันสูง ที่ FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. ดูผลิตภัณฑ์ → ความเป็นมาของการประยุกต์ใช้ในอุตสาหกรรม
ด้วยการพัฒนาแพลตฟอร์มไฟฟ้าแรงสูงในยานพาหนะพลังงานใหม่ วงจรพรีชาร์จและวงจรการจัดการความร้อนมีข้อกำหนดที่สูงขึ้นสำหรับรีเลย์:
รีเลย์ชาร์จล่วงหน้า : ในขณะที่เปิดเครื่อง ตัวต้านทานที่ชาร์จล่วงหน้าจะจำกัดกระแสการชาร์จของตัวเก็บประจุบัส เพื่อป้องกันไม่ให้หน้าสัมผัสรีเลย์หลักเชื่อมเนื่องจากกระแสพุ่งเข้า หลังจากการชาร์จล่วงหน้าเสร็จสิ้น รีเลย์หลักจะปิดและรีเลย์การชาร์จล่วงหน้าจะเปิดขึ้น FH80NE-40 มีความสามารถในการจ่ายกระแสไฟฟ้าต่อเนื่อง 40A และความสามารถในการจ่ายกระแสไฟฟ้าสูงในระยะเวลาอันสั้น ทำให้เหมาะสมเป็นส่วนประกอบควบคุมในวงจรพรีชาร์จ
รีเลย์ทำความร้อน : สถานการณ์ เช่น การจัดการความร้อนของแบตเตอรี่และเครื่องทำความร้อน PTC ในรถยนต์พลังงานใหม่ จำเป็นต้องใช้รีเลย์ DC แรงดันสูงเพื่อควบคุมการเปิด/ปิดวงจรทำความร้อน โหลดพิกัด 450VDC ของ FH80NE-40, แรงดันไฟฟ้าสลับสูงสุด 750VDC และวัสดุหน้าสัมผัส AgSnO₂ สามารถตอบสนองข้อกำหนดการสลับที่เชื่อถือได้ของวงจรทำความร้อนไฟฟ้าแรงสูง
การติดตั้ง PCB : ผลิตภัณฑ์ใช้โครงสร้างขั้วต่อ PCB ทำให้ง่ายต่อการรวมเข้ากับชุดควบคุมอิเล็กทรอนิกส์ เช่น BMS, PDU และกล่องจ่ายไฟแรงสูง เหมาะสำหรับการวางตำแหน่งและการบัดกรีแบบอัตโนมัติ
ประสิทธิภาพหลักและข้อได้เปรียบที่สำคัญ
ความสามารถในการโหลดและการสลับที่แข็งแกร่ง
ที่ FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
ที่ FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
ความสามารถนี้ช่วยให้สามารถจัดการกับกระแสกระชากและกระแสสูงทันทีในวงจรชาร์จล่วงหน้าและวงจรทำความร้อน ทำให้เหมาะสำหรับสถานการณ์ที่ติดตั้ง PCB ในระบบ DC ไฟฟ้าแรงสูงของยานพาหนะพลังงานใหม่
การตอบสนองที่รวดเร็วและอายุการใช้งานยาวนาน
ที่ FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
ในแง่ของชีวิต:
- อายุการใช้งานของเครื่องจักร: 1×10⁵ ตัวเลือก
- อายุการใช้งานไฟฟ้า (โหลดตัวต้านทาน):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
ในระหว่างการเลือกจริง ควรประเมินอายุการใช้งานตามกระแสโหลด แรงดันไฟฟ้า และความถี่ในการสลับเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดการทำงานของระบบในระยะยาว
ฉนวนที่ดีเยี่ยมและประสิทธิภาพการทนต่ออิเล็กทริก
ที่ FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- ความต้านทานของฉนวน (เริ่มต้น): 1,000MΩ (500VDC)
- ความเป็นฉนวน (เริ่มต้น): ระหว่างหน้าสัมผัสแบบเปิด: 2000VAC / 1 นาที ระหว่างขดลวดและหน้าสัมผัส: 3000VAC / 1 นาที
ที่ product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
วัสดุสัมผัสขั้นสูงและความต้านทานการสัมผัสต่ำ
ที่ FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
ที่ initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
ข้อมูลจำเพาะของคอยล์และการออกแบบประหยัดพลังงาน
ที่ FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ใช้งานแรงดันไฟฟ้า VDC | ปล่อยแรงดัน VDC | จัดอันดับปัจจุบัน (± 10%) | ความต้านทานคอยล์ (± 10%) | กำลังไฟพิกัด | แรงดันไฟฟ้าสูงสุด (ทนต่อระยะเวลาอันสั้น) |
|---|---|---|---|---|---|---|
| ดีซี 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | กระแสตรง 7.2V |
| กระแสตรง 9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | กระแสตรง 10.8V | |
| กระแสตรง 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | กระแสตรง 14.4V | |
| กระแสตรง 24V | ≤18.00 น | ≥2.4 | 125mA | 192Ω | กระแสตรง 28.8V | |
| กระแสตรง 48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | กระแสตรง 57.6V |
หมายเหตุ: เพื่อป้องกันไม่ให้เกิดความร้อนสูงเกินไปและความเหนื่อยหน่าย แรงดันไฟฟ้าที่จ่ายให้กับขดลวดจะต้องไม่เกินแรงดันไฟฟ้าสูงสุดที่คงไว้เป็นเวลานาน แรงดันไฟฟ้าสูงสุดคือแรงดันไฟฟ้าสูงสุดที่รีเลย์สามารถทนได้ในช่วงเวลาสั้นๆ
การปรับตัวด้านสิ่งแวดล้อมและสมรรถนะทางกล
ที่ FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
ภาพรวมข้อกำหนดทางเทคนิค
| รายการ | พารามิเตอร์ |
|---|---|
| แบบฟอร์มการติดต่อ | 1A (1 หน้าสัมผัสเปิดตามปกติ) |
| ติดต่อวัสดุ | AgSnO₂ |
| ต้านทานการติดต่อ | ≤5mΩ (6VDC 20A) |
| จัดอันดับปัจจุบัน | 40A |
| โหลดพิกัด (ตัวต้านทาน) | 40A 450VDC |
| แรงดันไฟฟ้าสลับสูงสุด | 750VDC |
| กระแสไฟกระชากสูงสุด | 50A (450VDC, ≥1การทำงาน) |
| ความสามารถในการสลับสูงสุด | 22500VA |
| ความต้านทานของฉนวน | 1000MΩ |
| ความเป็นฉนวน (เริ่มต้น) | ระหว่างหน้าสัมผัสที่เปิดอยู่: 2000VAC/1 นาที; ระหว่างคอยล์และหน้าสัมผัส: 3000VAC/1 นาที |
| เวลาดำเนินการ | ≤30ms (ที่แรงดันไฟฟ้า) |
| เวลาวางจำหน่าย | ≤10ms (ที่แรงดันไฟฟ้า) |
| ชีวิตเครื่องกล | 1×10⁵ ตัวเลือก |
| ชีวิตไฟฟ้า | สวิตช์：1×103ops(450VDC,40A) สวิตช์：1×104ops(450VDC,10A) สวิตช์：4×103ops(650VDC,12A) กำลังผลิต ：7.5×104ops(450VDC,35A) กำลังผลิต ：5×104ops(750VDC,40A) |
| ความสามารถในการรองรับปัจจุบัน | 40A 60A:30 นาที 80A:60 วินาที 160A：5 วินาที 240A:3 วินาที 400A：0.6 วินาที |
| อุณหภูมิแวดล้อม | <-40°C ถึง 85°C |
| ความชื้น | ความชื้นสัมพัทธ์ 5% ถึง 85% |
| น้ำหนัก | ประมาณ 55ก |
| ขนาดเค้าร่าง | 30×29.2×30.1มม |
| โครงสร้างเทอร์มินัล | ขั้วต่อพีซีบี |
หมายเหตุ: ข้อมูลข้างต้นเป็นค่าเริ่มต้น ข้อมูลจำเพาะมีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
ขนาด สายไฟ และโครงร่าง PCB
ที่ FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
การอนุมัติและการปฏิบัติตามข้อกำหนดด้านความปลอดภัย
- เป็นไปตามข้อกำหนดด้านความปลอดภัย IEC 60664-1
- สินค้าที่ได้มาตรฐาน RoHS
- การรับรอง UL/C-UL, TUV และ CQC ที่รอดำเนินการ
- อัตราที่ได้รับการอนุมัติเป้าหมาย: สวิตช์ตัวต้านทาน 40A 450VDC 1000ops (การทำงาน 1×10³) @85°C
- ที่ specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
สถานการณ์การใช้งานทั่วไป
รถยนต์พลังงานใหม่ชาร์จล่วงหน้า : ความสามารถในการจ่ายกระแสไฟอย่างต่อเนื่อง 40A (85°C) ทนกระแสไฟในช่วงเวลาสั้นๆ ที่ 80A/60s, 160A/5s, 240A/3s และ 400A/0.6s เหมาะสำหรับการควบคุมเปิด/ปิดในวงจรพรีชาร์จ
การทำความร้อนรถยนต์พลังงานใหม่ : โหลดพิกัด 40A 450VDC แรงดันสวิตชิ่งสูงสุด 750VDC เหมาะสำหรับวงจรทำความร้อนไฟฟ้าแรงสูง เช่น เครื่องทำความร้อน PTC
การจัดการความร้อนของแบตเตอรี่ / การควบคุมความร้อน PTC : อุณหภูมิในการทำงาน -40°C ถึง 85°C หน้าสัมผัส AgSnO₂ เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำในยานพาหนะ
สถานการณ์การติดตั้ง PCB อื่นๆ : ด้านโหลดมีขั้ว (1 , 2-) ด้านคอยล์ไม่มีขั้ว (5, 6) สภาพการบัดกรี 260°C ± 5°C / 3–5 วินาที
การเลือกเฉพาะควรได้รับการยืนยันตามโหลดจริง แรงดันไฟฟ้าของคอยล์ ข้อกำหนดอายุการใช้งาน และสถานะการรับรอง
ข้อควรระวังในการติดตั้งและการใช้งาน
อย่าทำผลิตภัณฑ์ตกหรือถูกกระแทกจากภายนอก เพื่อรักษาพารามิเตอร์ประสิทธิภาพเริ่มต้น
อุณหภูมิการบัดกรีสำหรับขั้วต่อตะกั่วออกของโหลดทองแดง: 260°C ± 5°C เวลาในการบัดกรี 3-5 วินาที
ที่ load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
ที่ coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
รีเลย์นี้เป็นรุ่นที่ได้รับการออกแบบทางวิศวกรรมเป็นพิเศษ ตัวอย่างที่ให้ไว้มีไว้เพื่อการอ้างอิงเท่านั้น สำหรับการเลือกโดยละเอียด โปรดติดต่อ Zhejiang Fanhar Electronics Co., Ltd.
ที่ specification is for reference only. Specifications are subject to change without notice.
คำถามที่พบบ่อย
คำถามที่ 1: การใช้งานหลักของ FH80NE-40 คืออะไร
ส่วนใหญ่จะใช้สำหรับรีเลย์ชาร์จล่วงหน้าและรีเลย์ทำความร้อนของยานพาหนะพลังงานใหม่และยังสามารถใช้ในสถานการณ์ที่ติดตั้ง PCB เช่น การจัดการความร้อนของแบตเตอรี่ การควบคุมความร้อน PTC, BMS/PDU และลูปควบคุม DC แรงดันสูง
คำถามที่ 2: โหลดพิกัดและความสามารถในการสลับสูงสุดของ FH80NE-40 เป็นเท่าใด
โหลดพิกัด: 40A 450VDC (โหลดตัวต้านทาน); ความสามารถในการสลับสูงสุด: 22500VA
คำถามที่ 3: ความสามารถในการจ่ายกระแสไฟต่อเนื่องและกระแสไฟระยะสั้นมีอะไรบ้าง?
มีความสามารถในการจ่ายกระแสไฟฟ้าต่อเนื่อง 40A ที่อุณหภูมิ 85°C ความสามารถในการพกพากระแสไฟในเวลาอันสั้น: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s
คำถามที่ 4: แรงดันสวิตชิ่งสูงสุดและกระแสไฟตัดสูงสุดคือเท่าใด
แรงดันไฟฟ้าสลับสูงสุด: 750VDC; กระแสไฟกระชากสูงสุด: 50A (450VDC, ≥1การทำงาน)
Q5: รูปแบบการสัมผัส วัสดุสัมผัส และความต้านทานการสัมผัสคืออะไร?
แบบฟอร์มติดต่อ: 1A ปกติเปิด; วัสดุสัมผัส: AgSnO₂; ความต้านทานการสัมผัสเริ่มต้น: ≤5mΩ (6VDC 20A)
คำถามที่ 6: รองรับการปรับแต่งหรือไม่ วิธีสั่งซื้อ?
แบบฟอร์มติดต่อ: 1A ปกติเปิด; วัสดุสัมผัส: AgSnO₂; ความต้านทานการสัมผัสเริ่มต้น: ≤5mΩ (6VDC 20A)
สรุป
ที่ FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
สำหรับข้อมูลจำเพาะล่าสุด ใบรับรองการรับรอง ตัวอย่างการสนับสนุน หรือคำแนะนำในการเลือกแบบกำหนดเอง โปรดติดต่อ Zhejiang Fanhar Electronics Co., Ltd.
