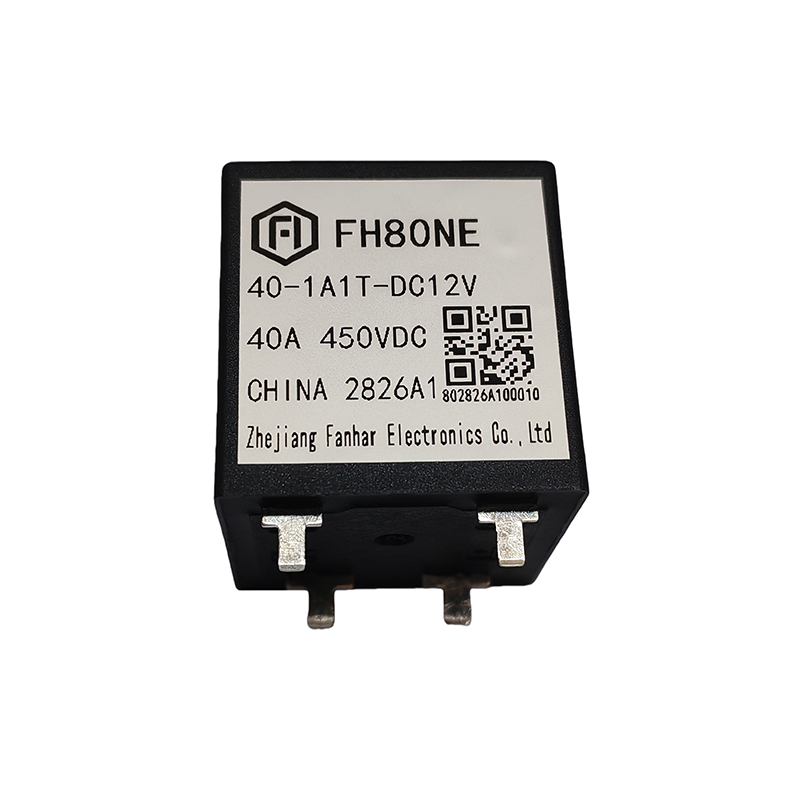

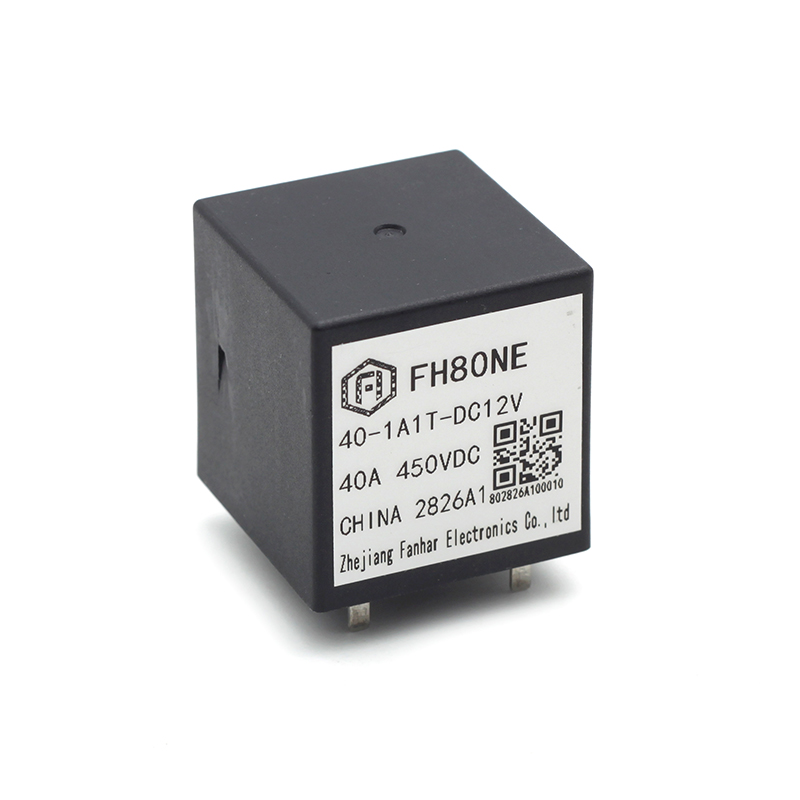

FH80NE 40A รีเลย์พลังงานใหม่

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1เอ

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤5mΩ(6VDC 20A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

จัดอันดับปัจจุบัน

40เอ

โหลดพิกัด (โหลดต้านทาน)

40เอ   450VDC

Max. แรงดันไฟฟ้าสลับ

750VDC

สูงสุด กระแสไฟดับ

50A(450VDC)≥1หน้า

ความจุการสลับสูงสุด

22500VA

ไฟฟ้า

ประสิทธิภาพการทำงาน

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

Dielectric strength(Initial)

ระหว่างผู้ติดต่อที่เปิดอยู่

2000VAC,1 นาที

ระหว่างคอยล์และหน้าสัมผัส

3000VAC,1 นาที

ดำเนินการ time (at rated volt.)

≤30มิลลิวินาที

Release time (at rated volt.)

≤10ms

เครื่องกล

ประสิทธิภาพการทำงาน

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

196 ม./วินาที ² (10ก.)

ทำลายล้าง

490ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz～500Hz   49m/s²

ความอดทน

เครื่องกล

1×10 ⁵ ปฏิบัติการ

ไฟฟ้า(Resistive)

หมุน： 1×10 ³ ปฏิบัติการ（450VDC,40A）

หมุน： 1×10 ⁴ ปฏิบัติการ（450VDC,10A）

สวิง：4×10 ³ ปฏิบัติการ（650VDC,12A）

กำลังทำ： 7.5×10 ⁴ ปฏิบัติการ（450VDC,35A）

กำลังทำ：5×10 ⁴ ปฏิบัติการ（750VDC,40A）

ความสามารถในการรองรับปัจจุบัน

40เอ

60A: 30 นาที

80A: 60 วินาที

160A: 5 วินาที

240A: 3 วินาที

400A: 0.6 วินาที

Operate

สภาพ

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5%~85%RH

น้ำหนักต่อหน่วย

Approx.55g (Without attachment)

การก่อสร้าง

ป้องกันฟลักซ์
