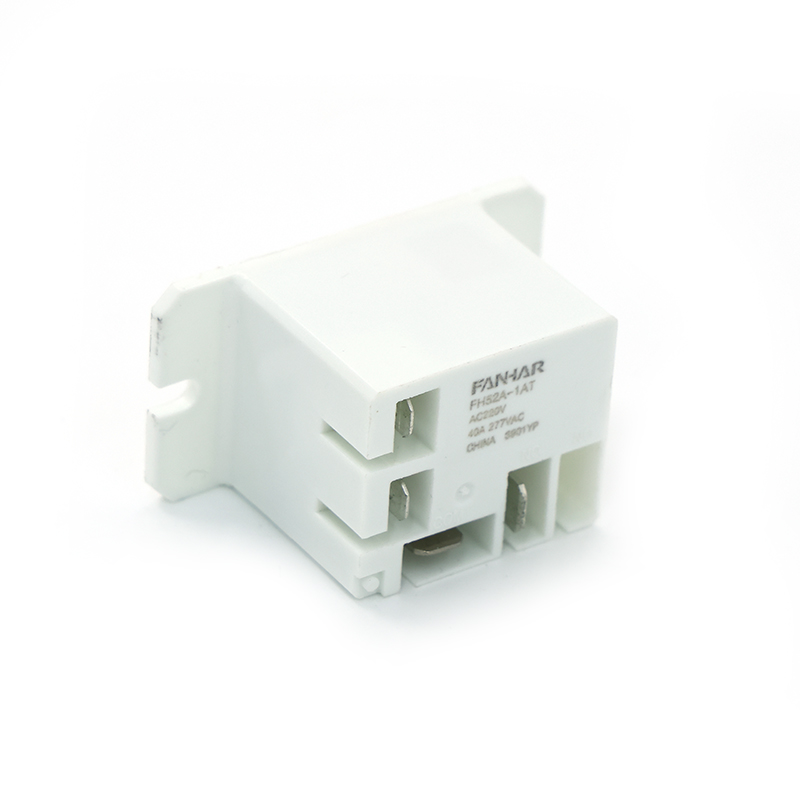

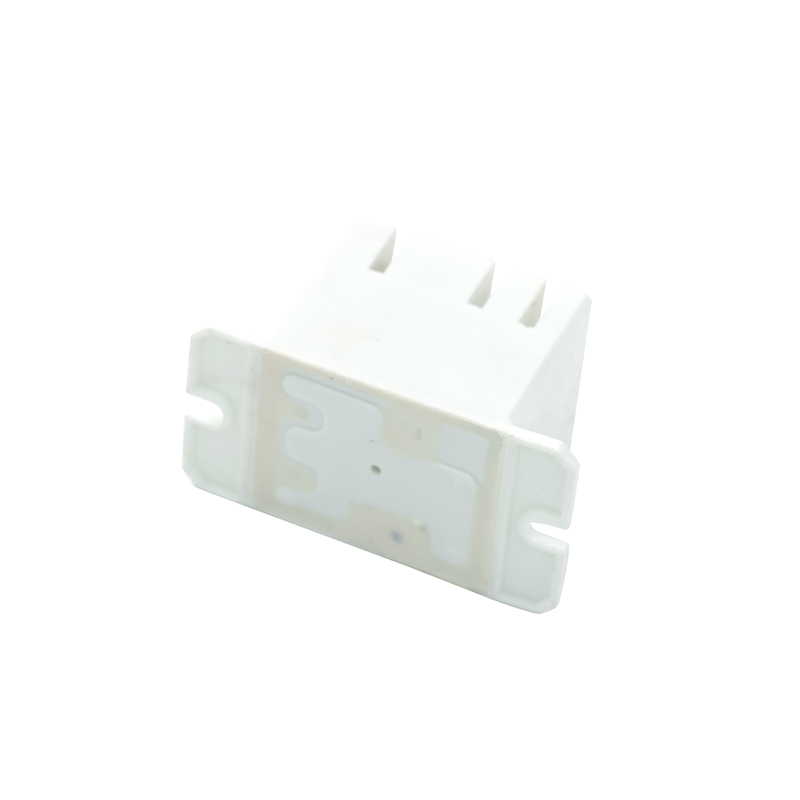

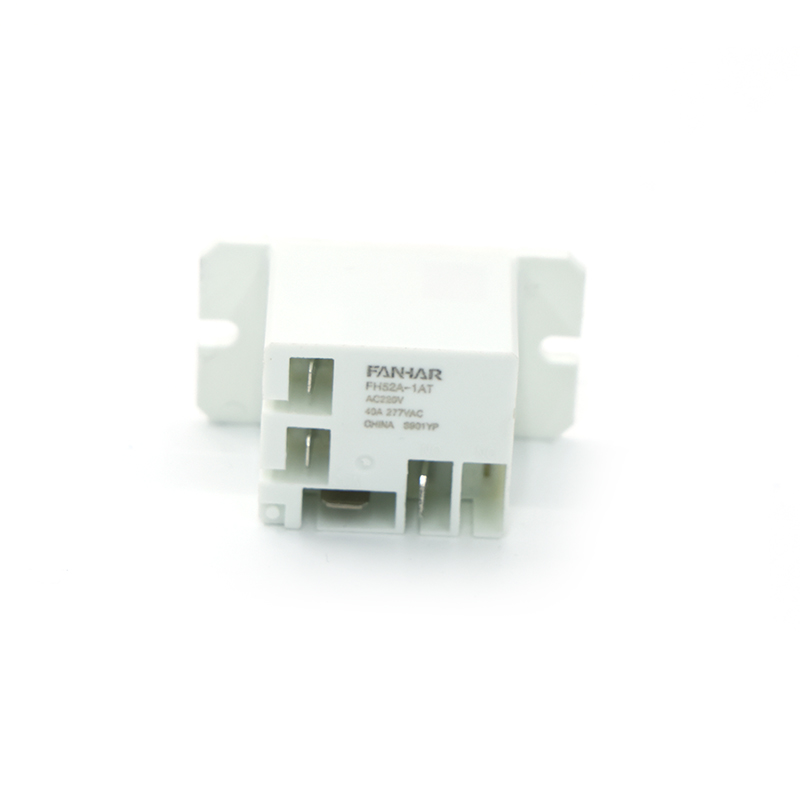

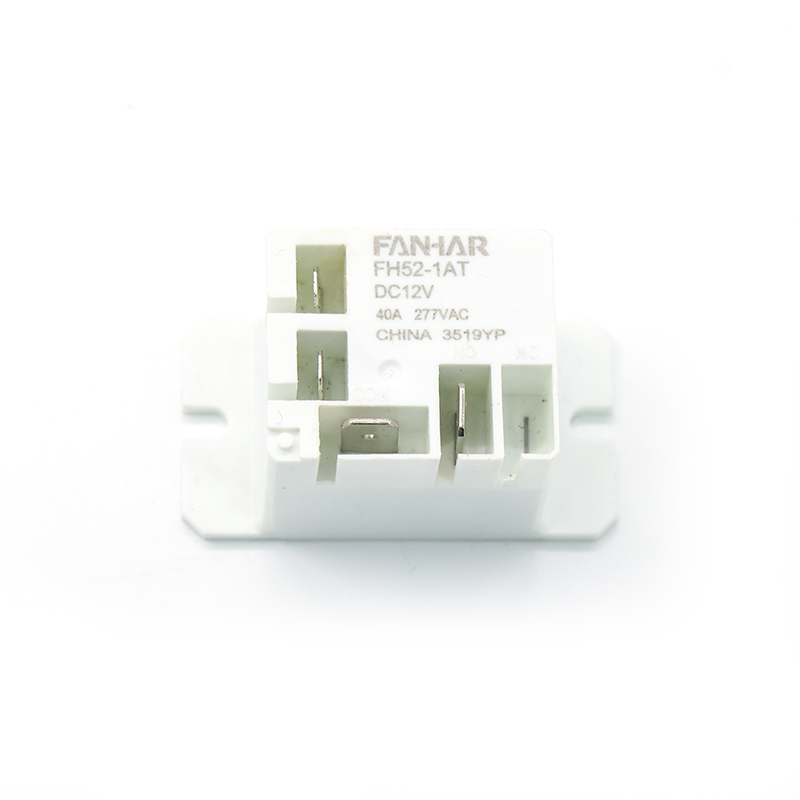

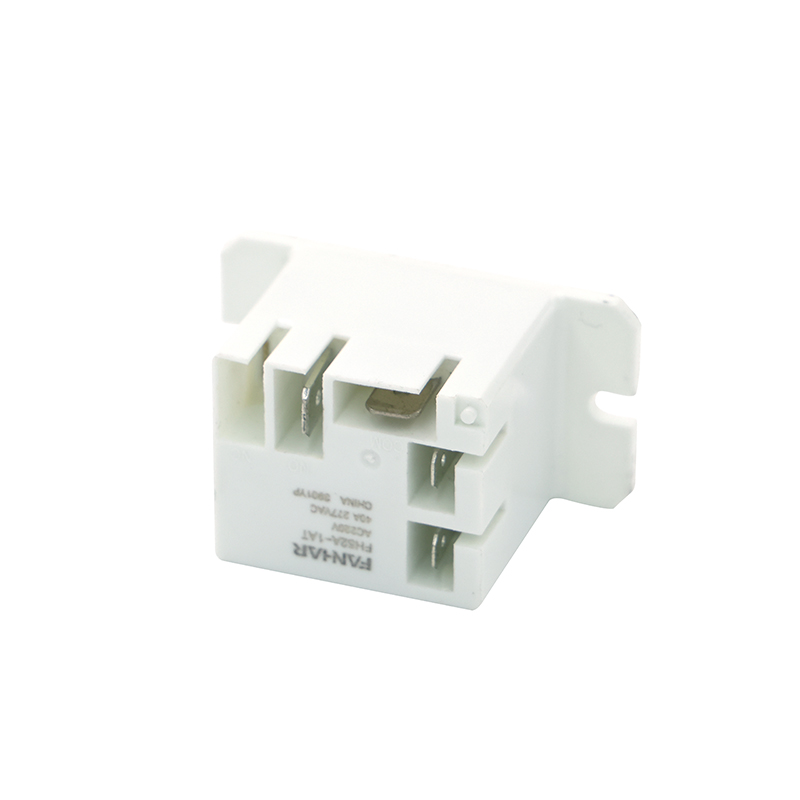

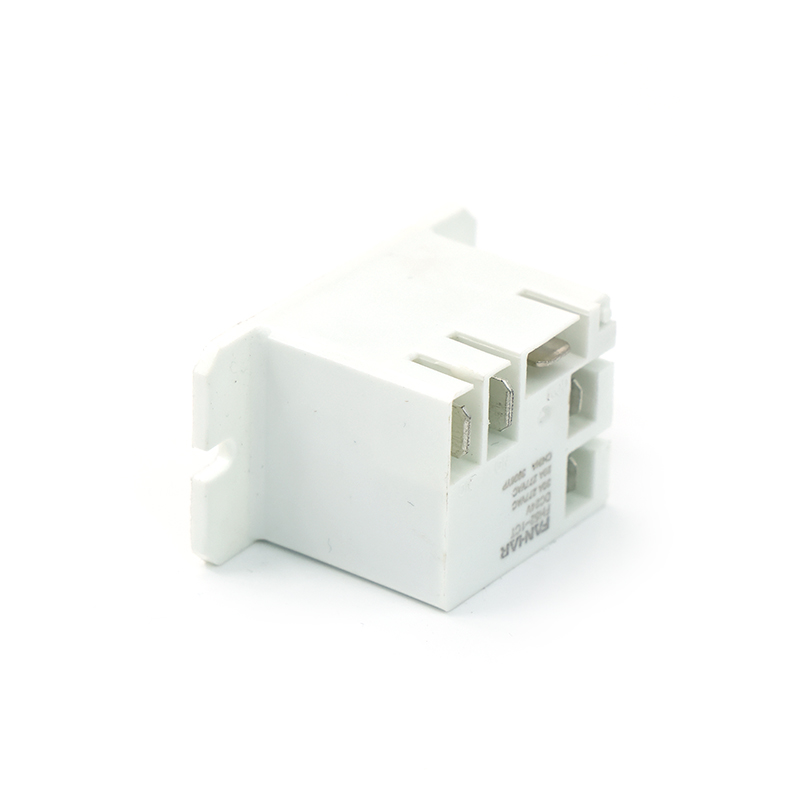

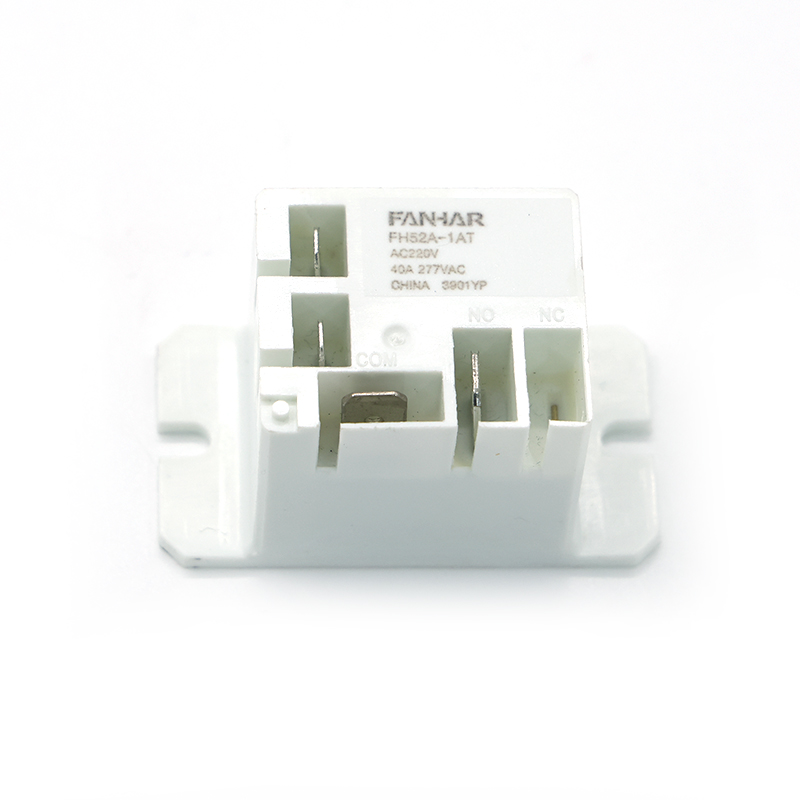

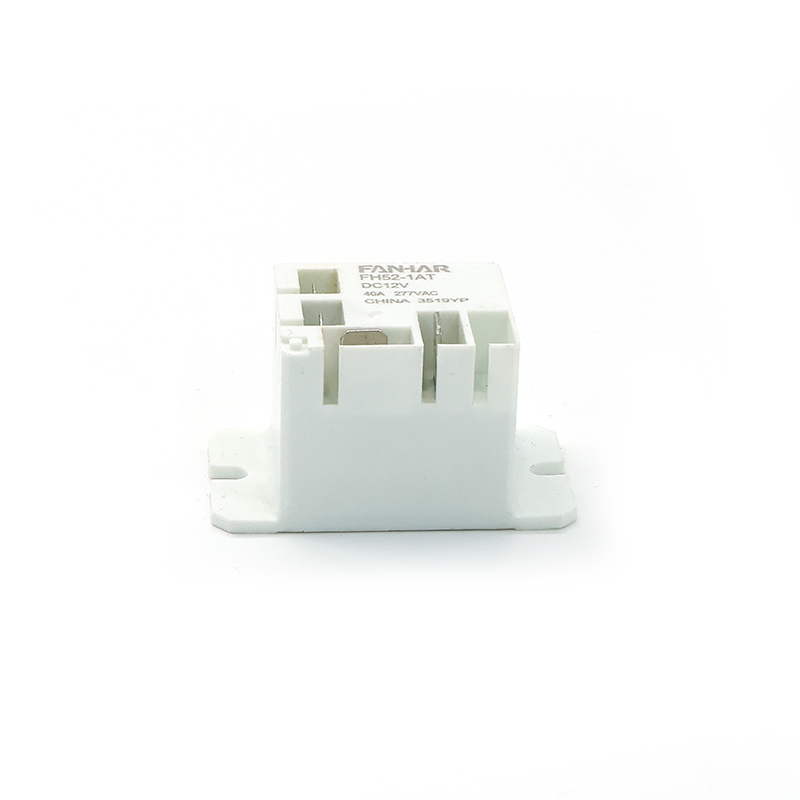

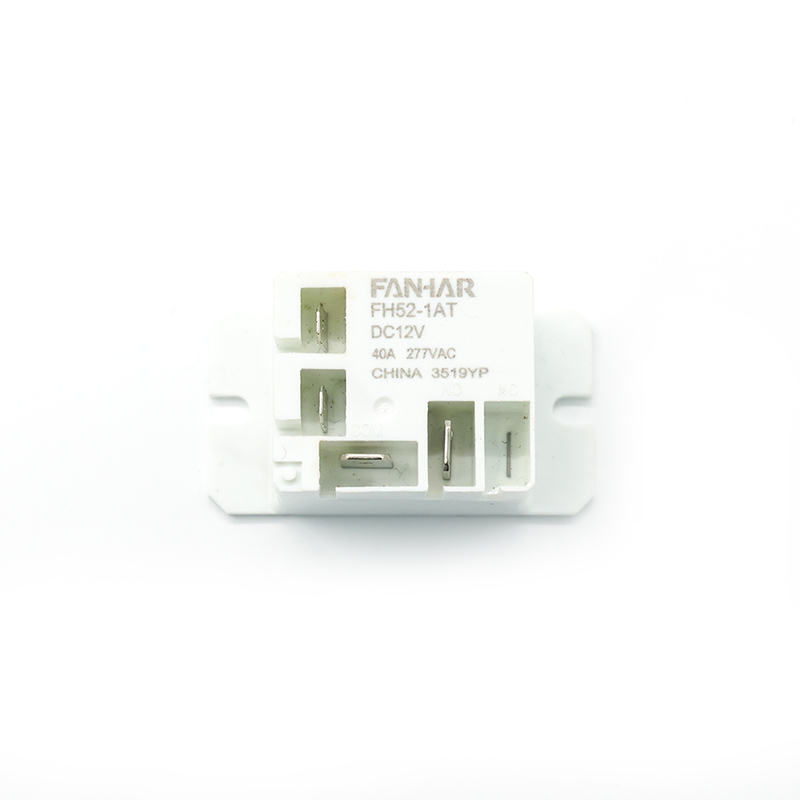

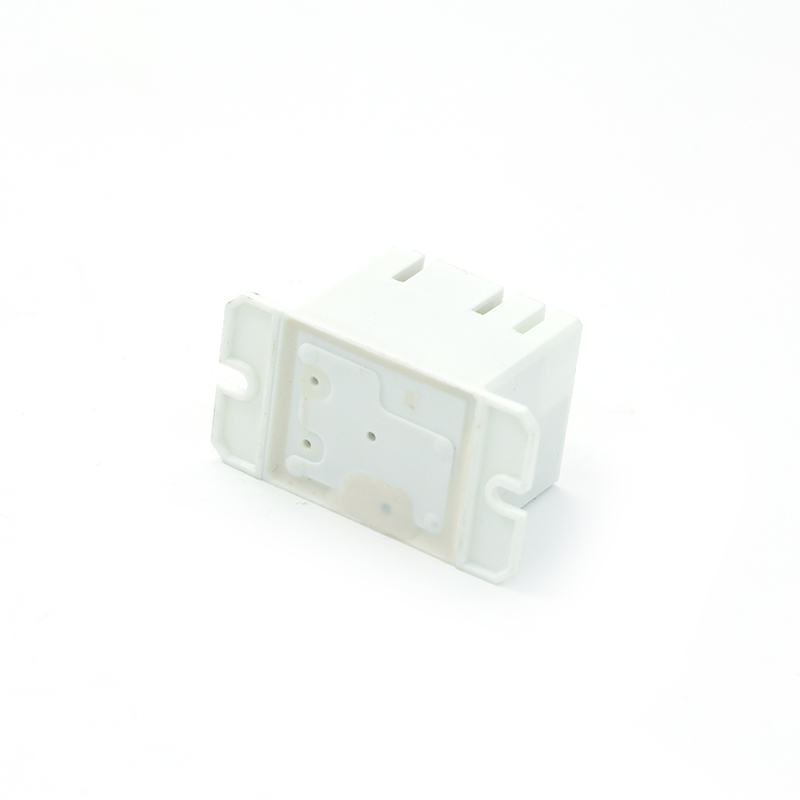

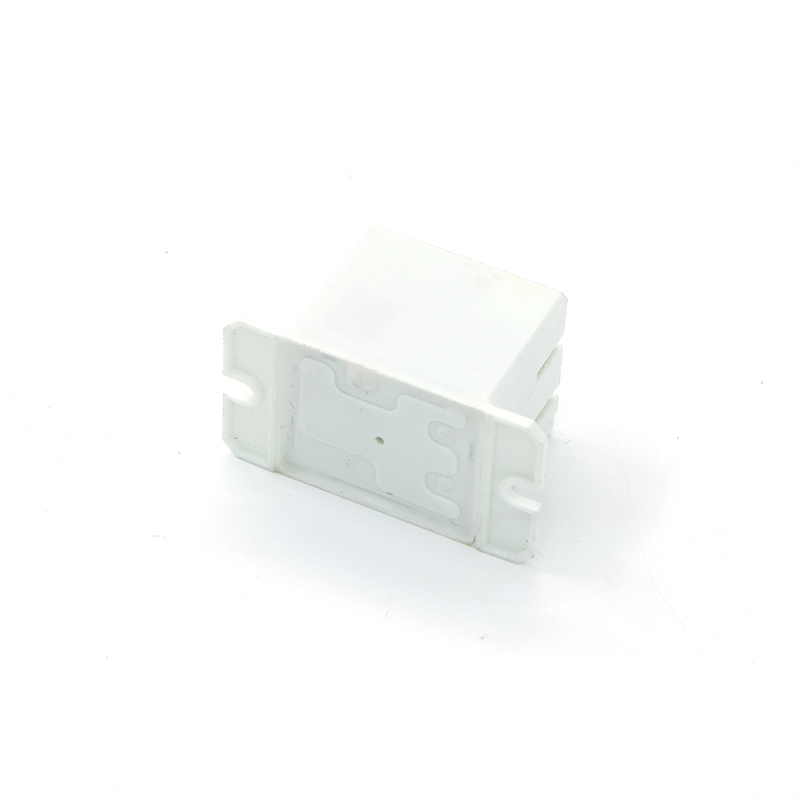

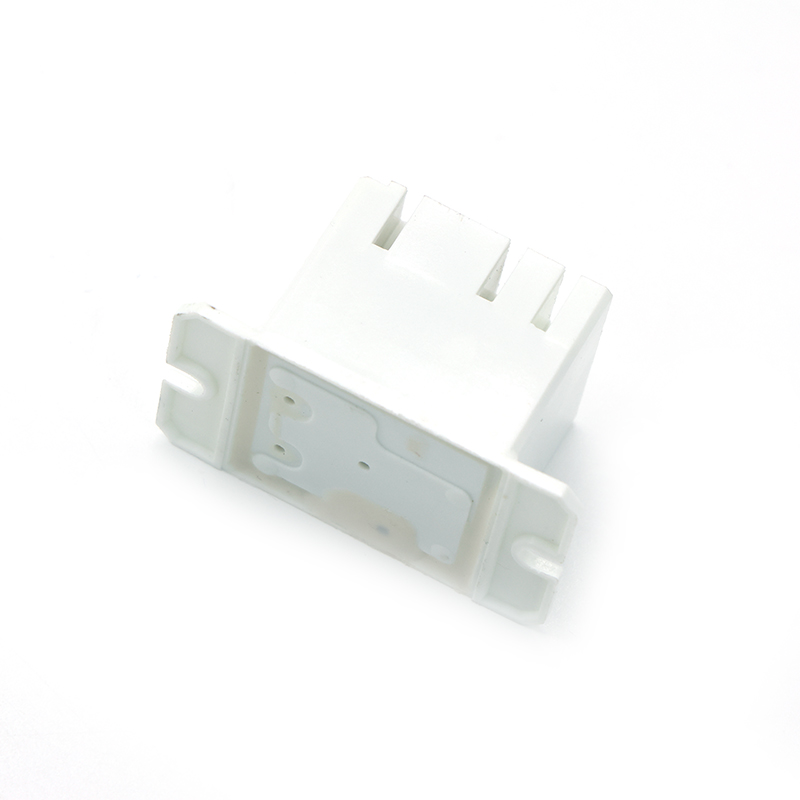

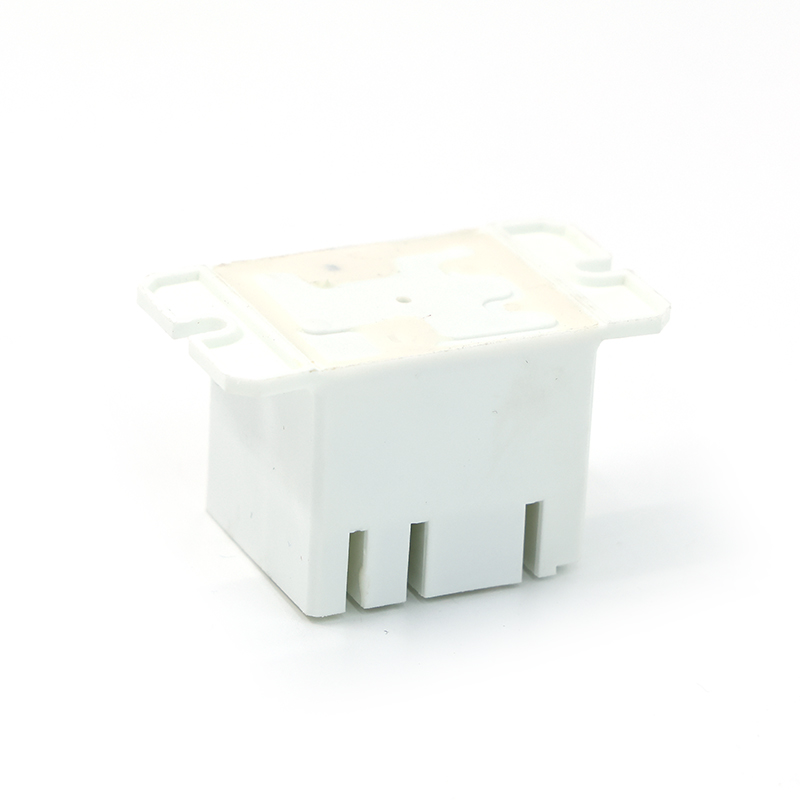

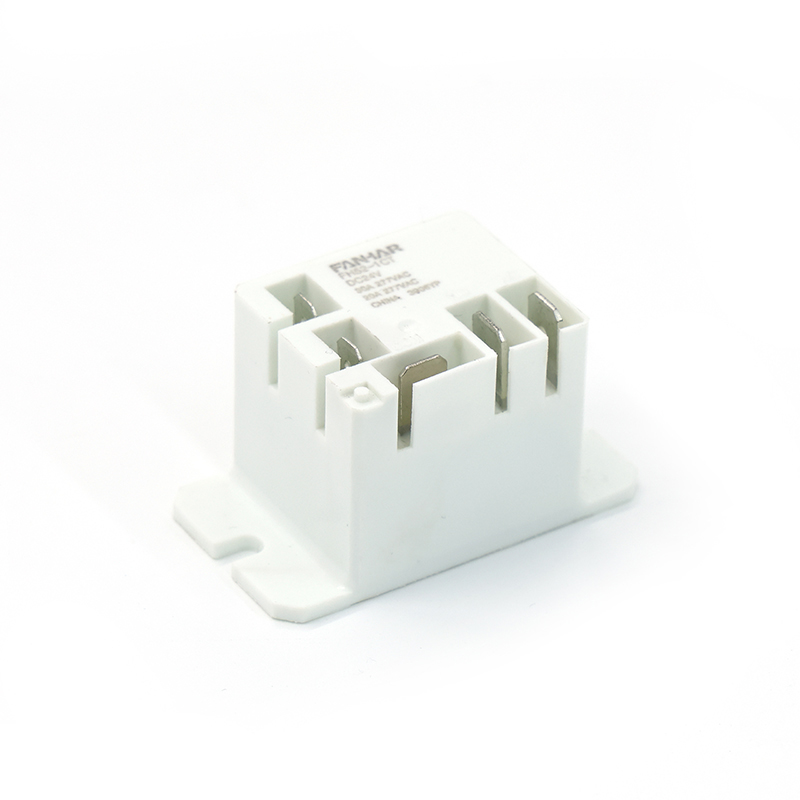

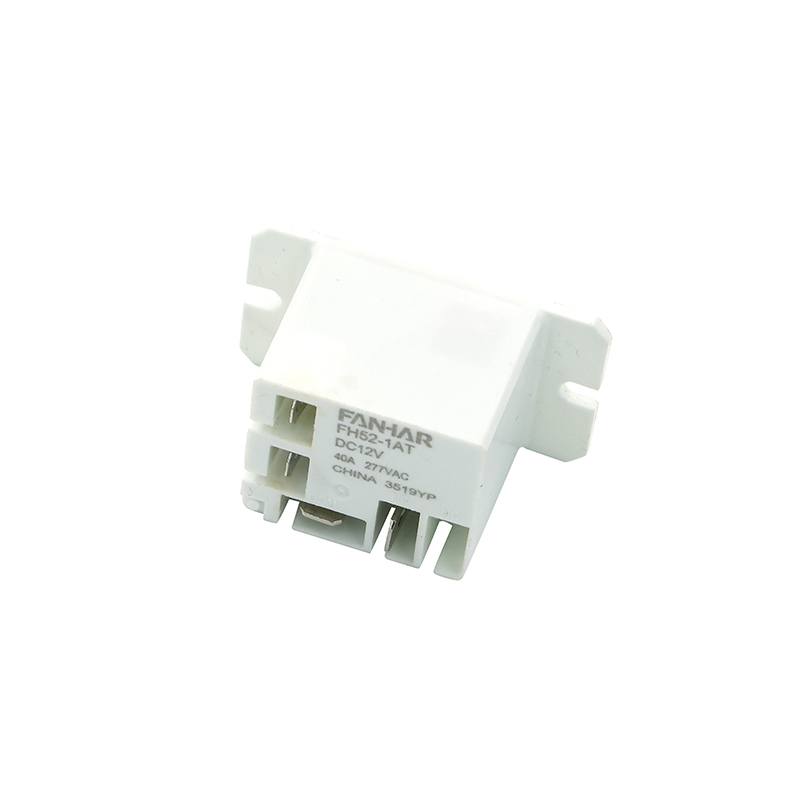

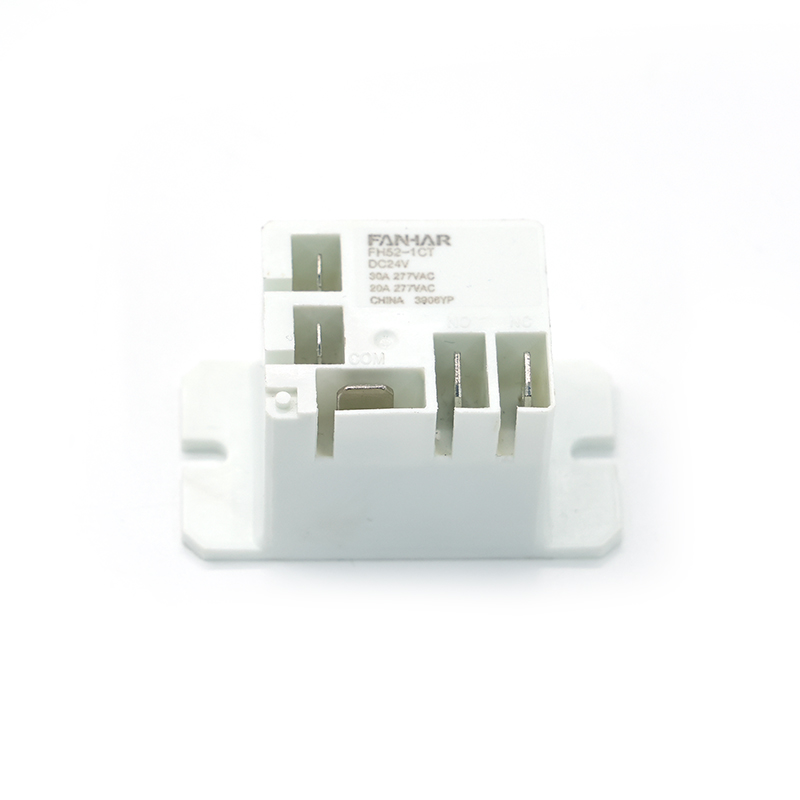

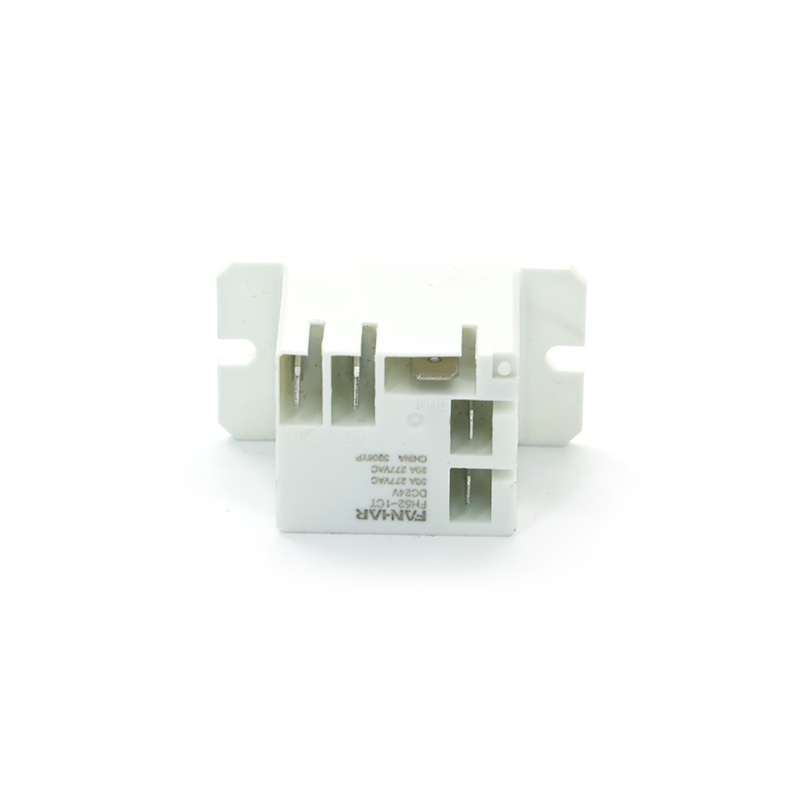

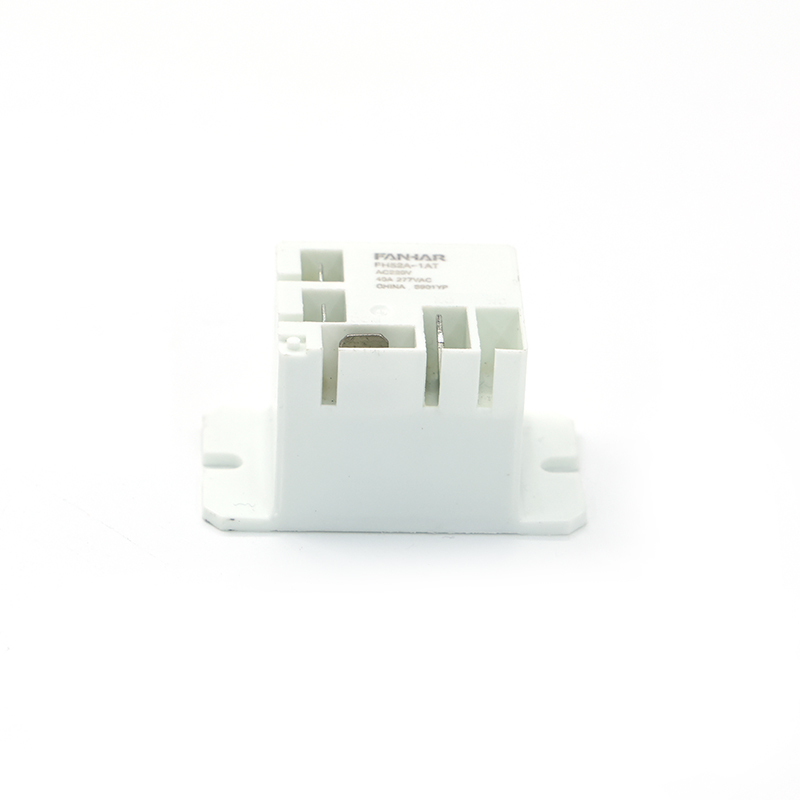

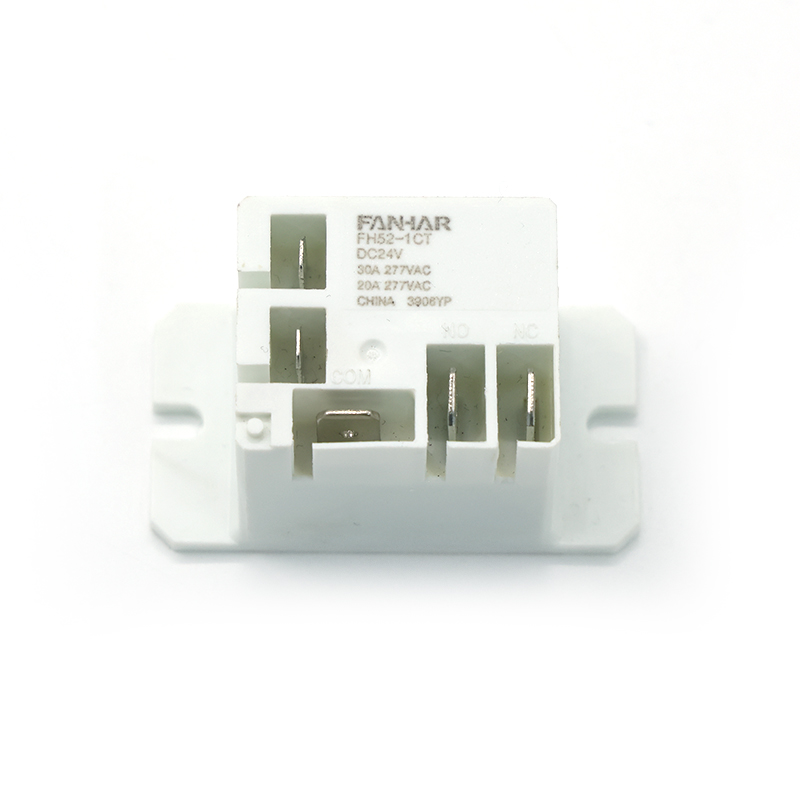

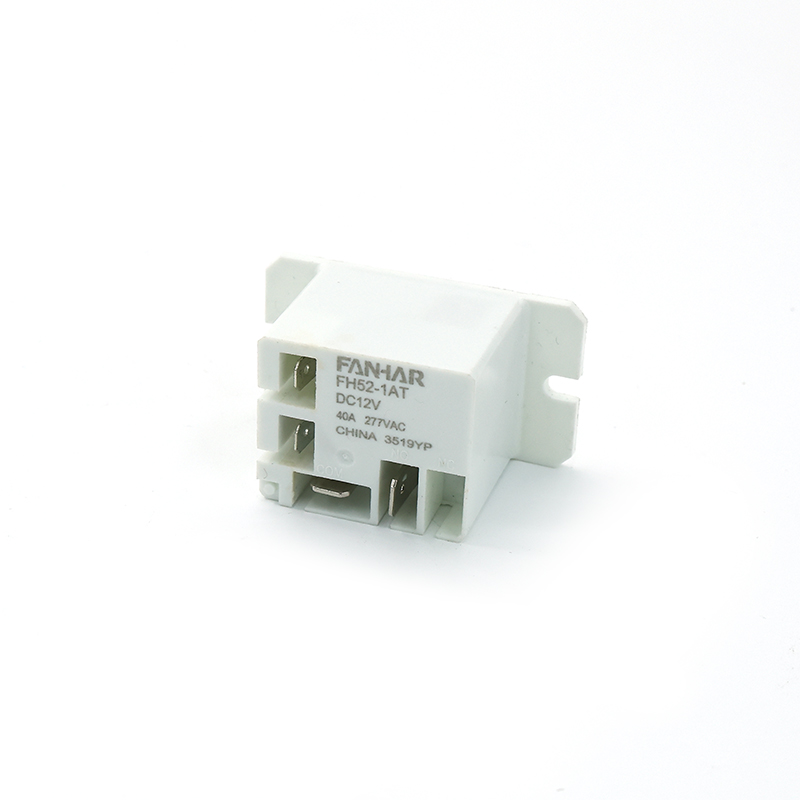

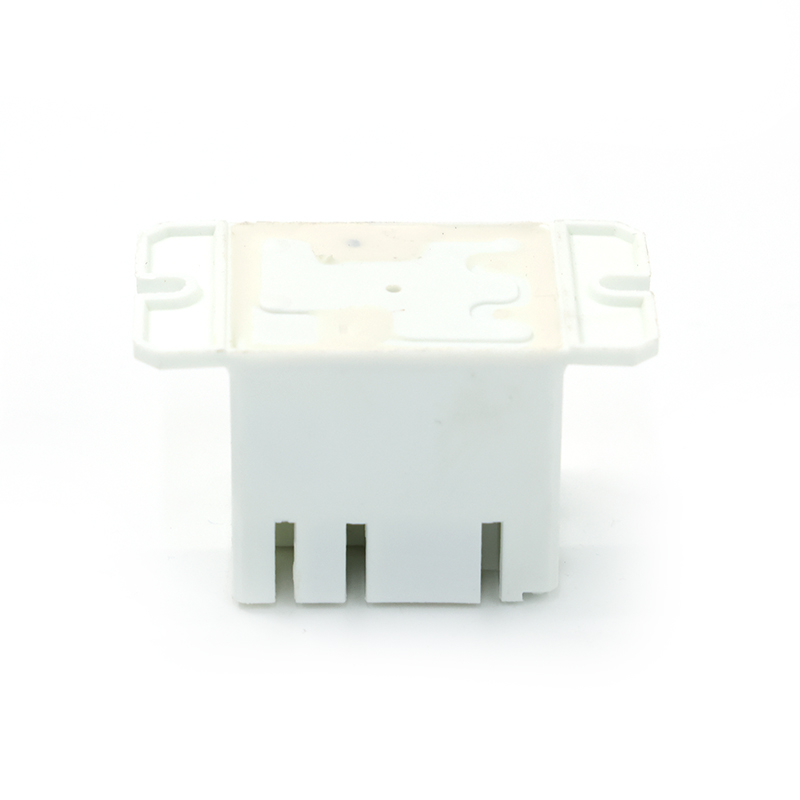

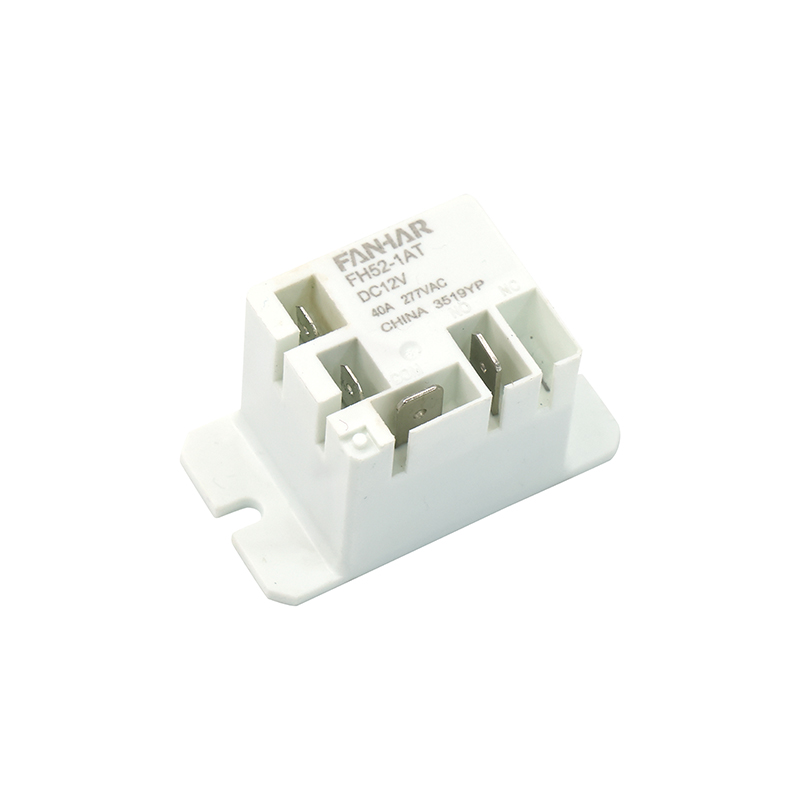

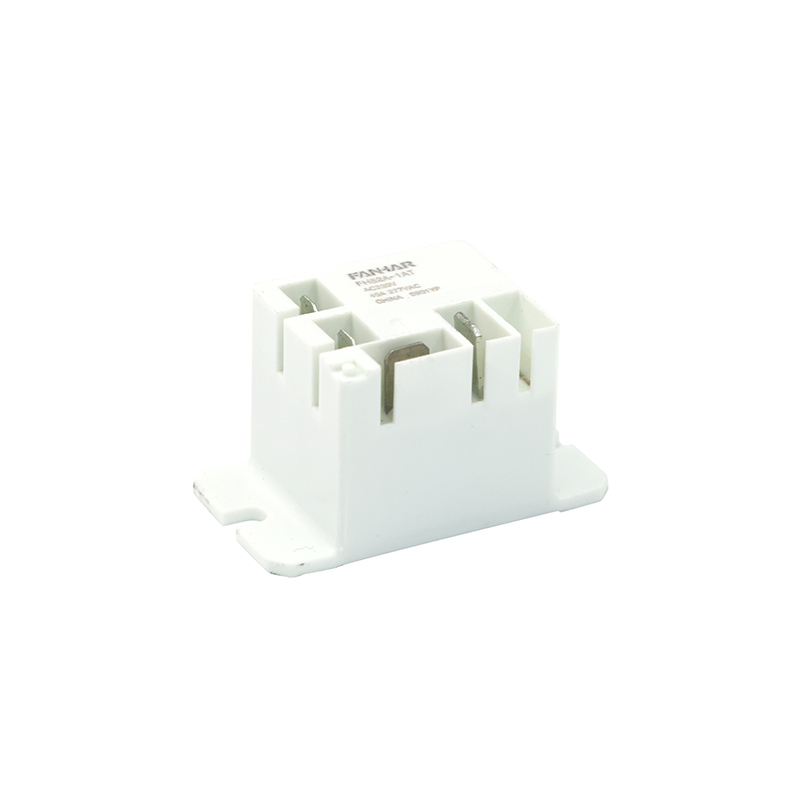

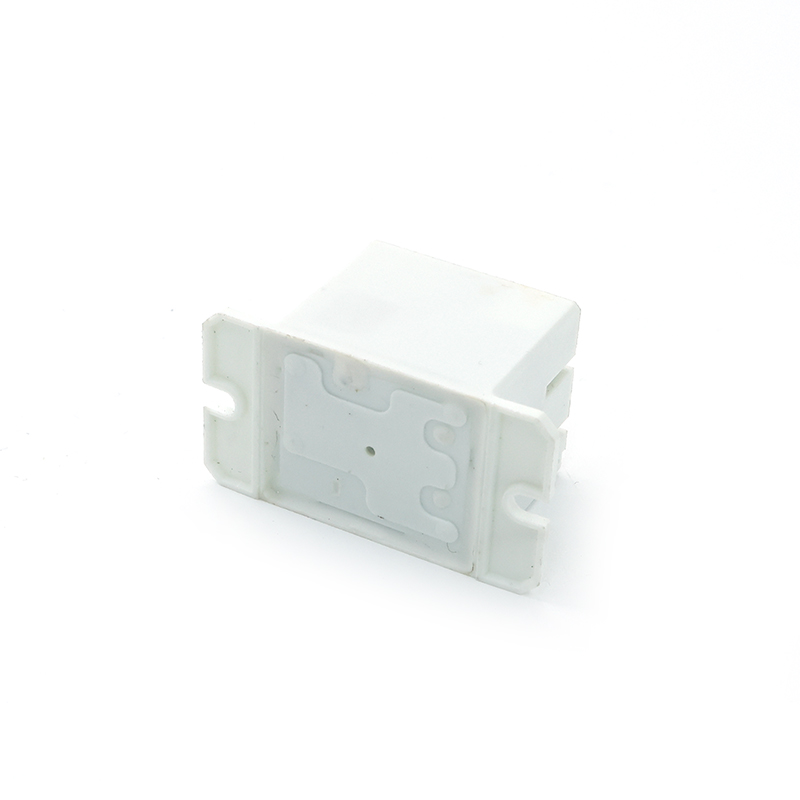

FH52/FH52A 20A 30A 40A รีเลย์อุตสาหกรรม

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1A、1B、1C

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤50mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

NO:30A(รุ่นมาตรฐาน)/40เอ 277VAC         20A 28VDC

นอร์ทแคโรไลนา:20A 277VAC

Max. แรงดันไฟฟ้าสลับ

277VAC   28VDC

Max.การสลับกระแส

40A

ความจุการสลับสูงสุด

11080VA   560W

Min.อนุญาตให้โหลด

5VDC 100mA

ไฟฟ้า

ประสิทธิภาพการทำงาน

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1500VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

2500VAC, 1 นาที

เวลาดำเนินการ

≤15ms

เวลาวางจำหน่าย

≤10ms

เครื่องกล

ประสิทธิภาพการทำงาน

ช็อก

ความต้านทาน

มีประโยชน์ใช้สอย

98ม./วินาที2(10ก.)

ทำลายล้าง

980ม./วินาที2(100ก.)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(Room temperature)

ไม่ใช่: 30A   277VAC/28VDC    1× 10 ⁵ ปฏิบัติการ(ON/OFF= 1s/9s)

หมายเลข: 40A   277VAC                  1 × 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)

นอร์ทแคโรไลนา: 20A    277VAC                 1 × 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)

ดำเนินการ

สภาพ

อุณหภูมิแวดล้อม

กระแสตรง:-45°C~85°   กระแสสลับ:-45°C~60°C

ความชื้น

5% ถึง 85%

การสิ้นสุด

ติดต่อเทอร์มินัลอย่างรวดเร็ว

น้ำหนักต่อหน่วย

ประมาณ 36 ก

การก่อสร้าง

พลาสติกปิดผนึก、ฟลักซ์หลักฐาน
