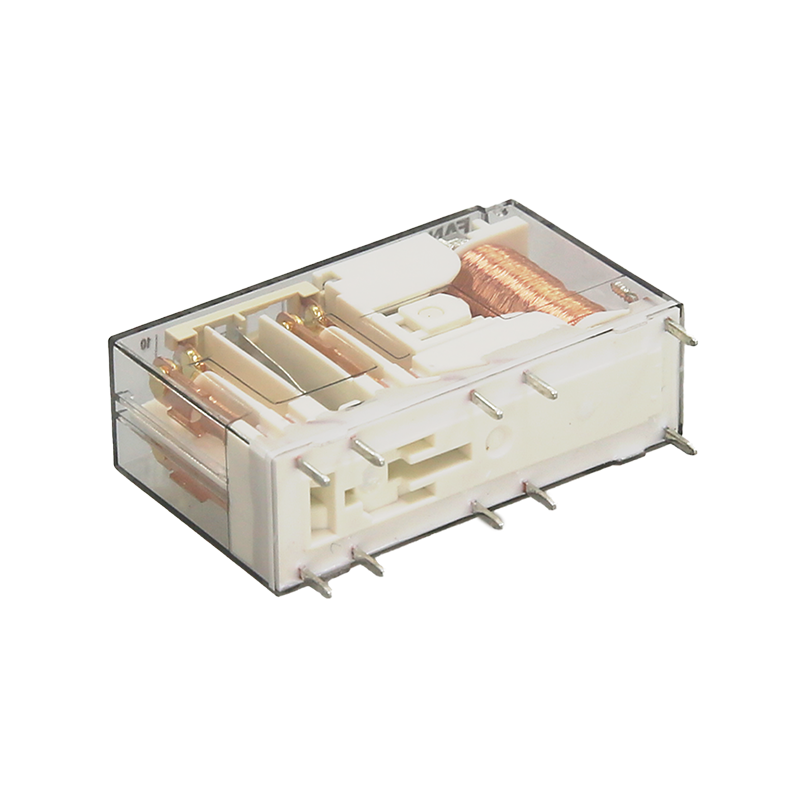

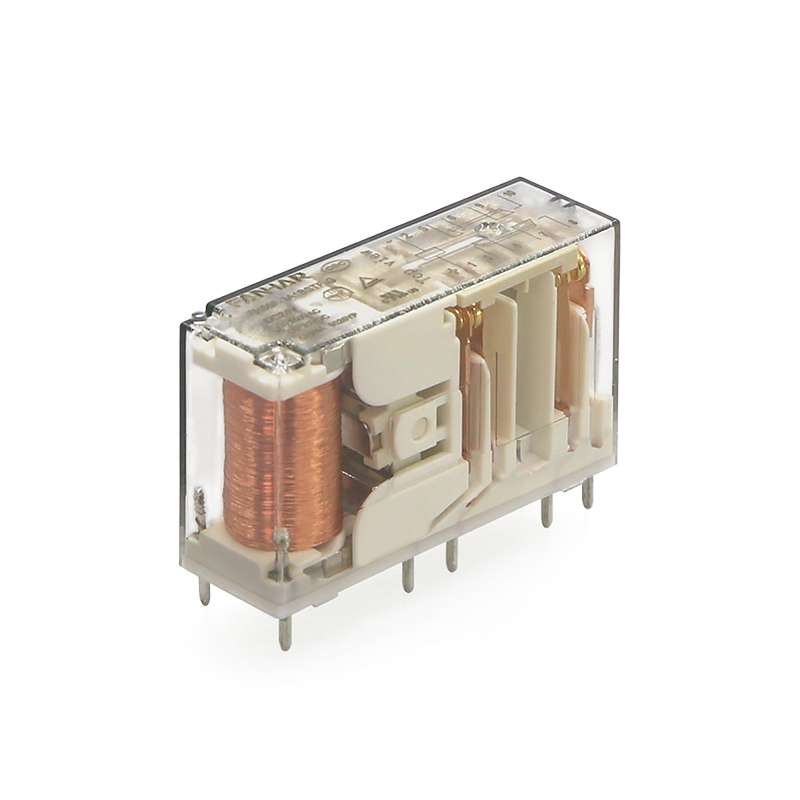

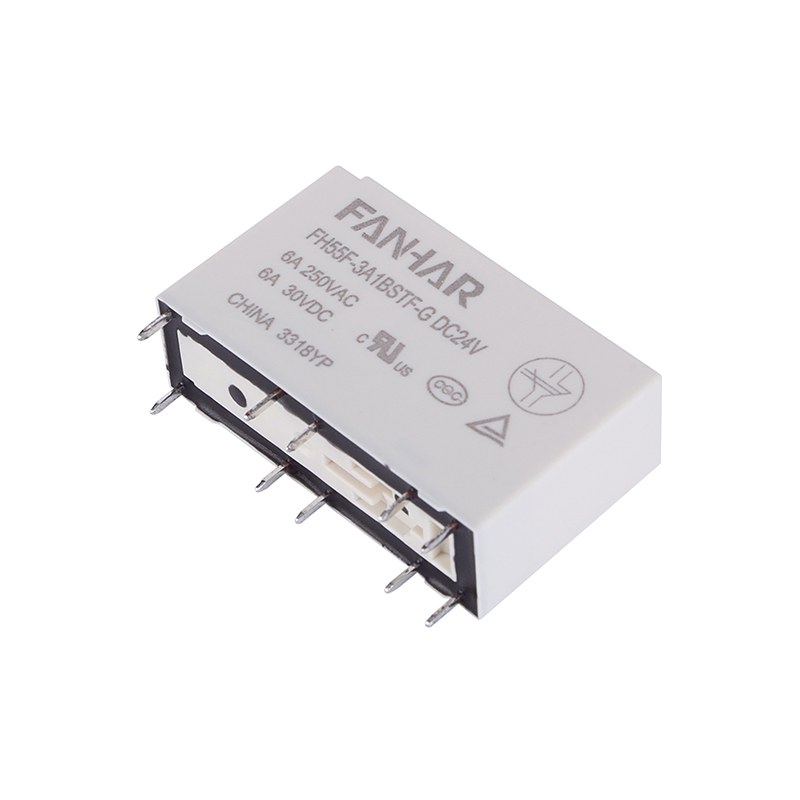

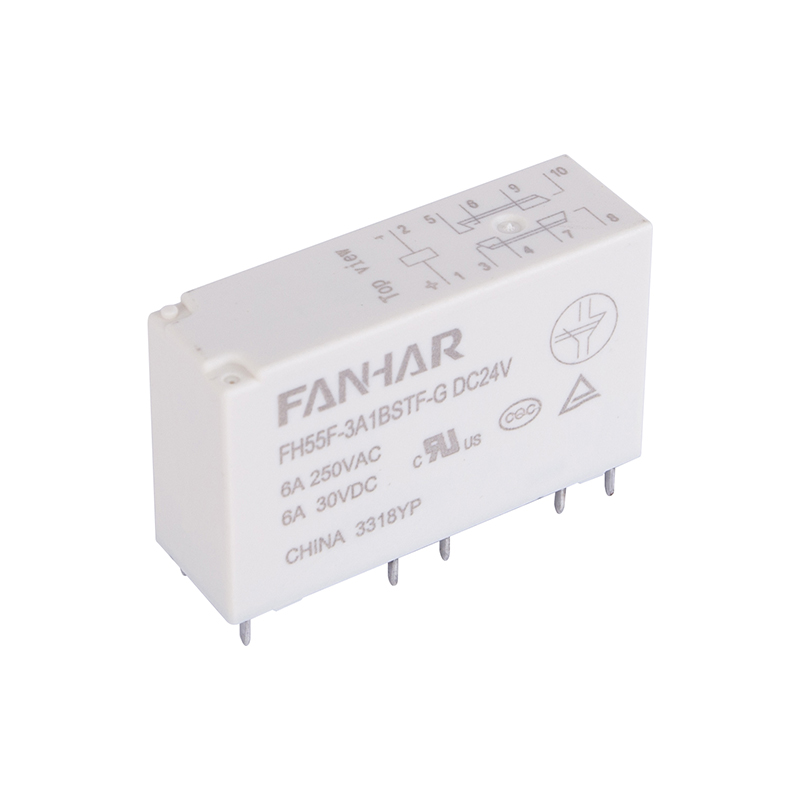

FH55F 6A รีเลย์อุตสาหกรรม สอดคล้องตามมาตรฐาน UL TUV CQC

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

3A1B､2A2B

การจำแนกโครงสร้าง

(ตาม EN50205)

ปฐมนิเทศบังคับคลาส A

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤100mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

6เอ 277VAC/30VDC

Max. แรงดันไฟฟ้าสลับ

400VAC

Max.การสลับกระแส

6A

ความจุการสลับสูงสุด

1662VA/180W

Min.อนุญาตให้โหลด

5VDC 10mA (หน้าสัมผัสชุบทอง)

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน

(เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1500VAC

ระหว่างคอยล์และหน้าสัมผัส

4000VAC,1 นาที

ระหว่างกลุ่มผู้ติดต่อ

2500VAC,1 นาที (7-8/9-10)  4000VAC,1 นาที (อื่นๆ)

เวลาดำเนินการ

≤20มิลลิวินาที

เวลาวางจำหน่าย

≤20มิลลิวินาที

ประสิทธิภาพทางกล

ช็อก

ความต้านทาน

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

N0/NC:10Hz~55Hz 1.5 มม. DA

N0:55Hz~200Hz ,98m/s2    NC:55Hz~200Hz ,49m/s2

ระยะทางที่คืบคลาน

ระหว่างคอยล์และหน้าสัมผัส

8มม

ระหว่างกลุ่มผู้ติดต่อ

5.5มม

ระยะห่างทางอากาศ

ระหว่างคอยล์และหน้าสัมผัส

8มม

ระหว่างกลุ่มผู้ติดต่อ

5.5มม

ความอดทน

เครื่องกล

1×107 ตัวเลือก

ไฟฟ้า(อุณหภูมิห้อง)

6เอ 277VAC/30VDC                       1×105ops(ON/OFF=1s/9s)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5% ถึง 85%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 22ก

การก่อสร้าง

พลาสติกปิดผนึก､ฟลักซ์หลักฐาน
