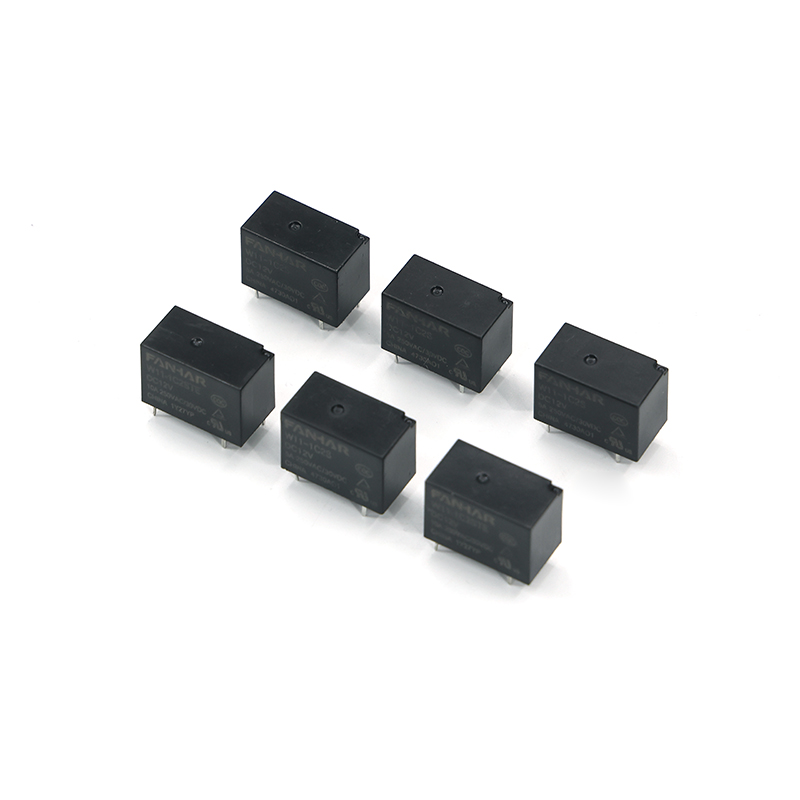

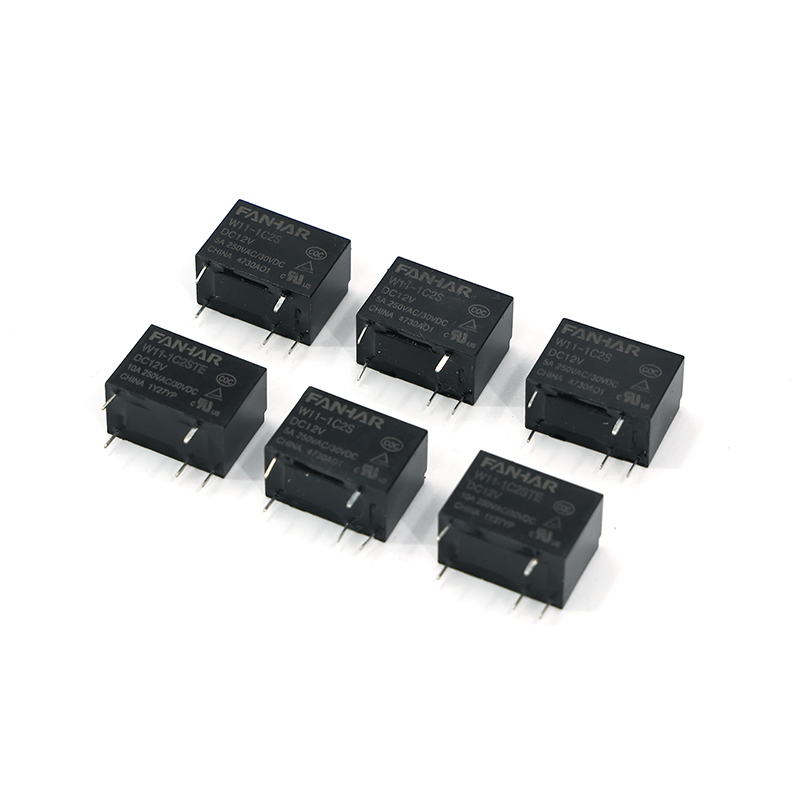

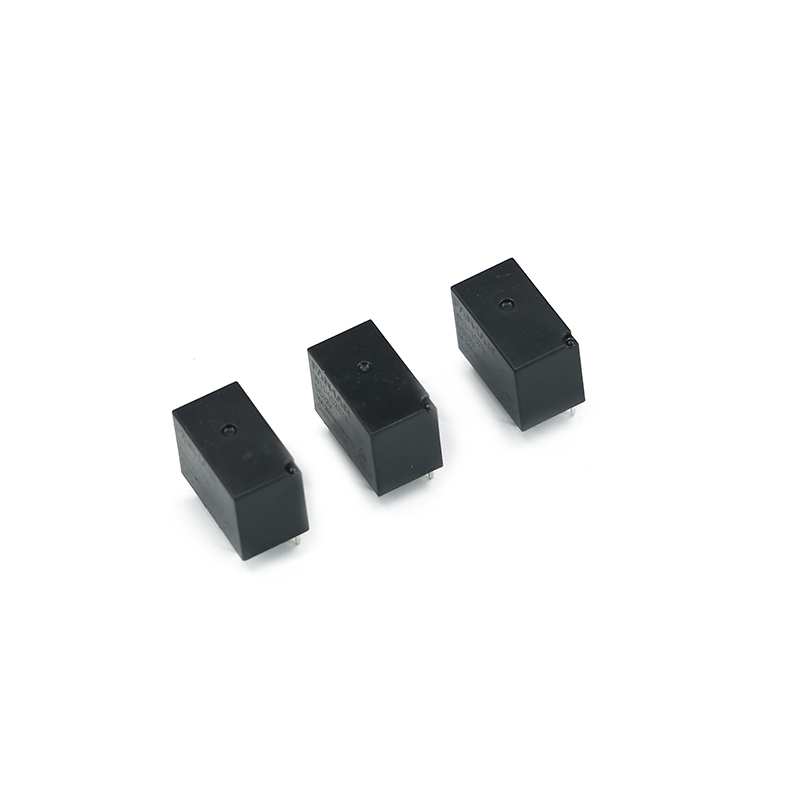

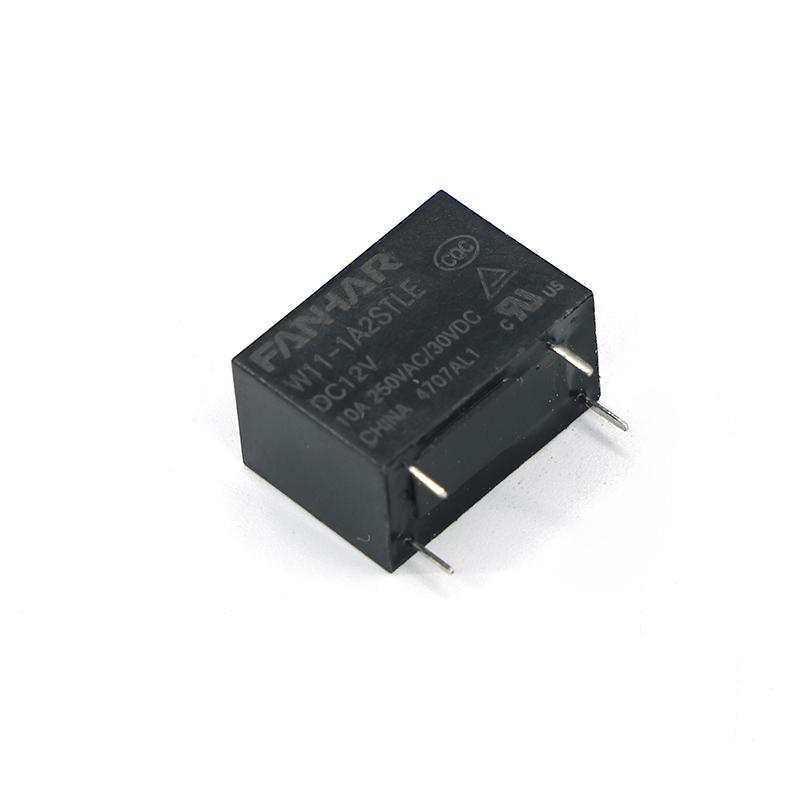

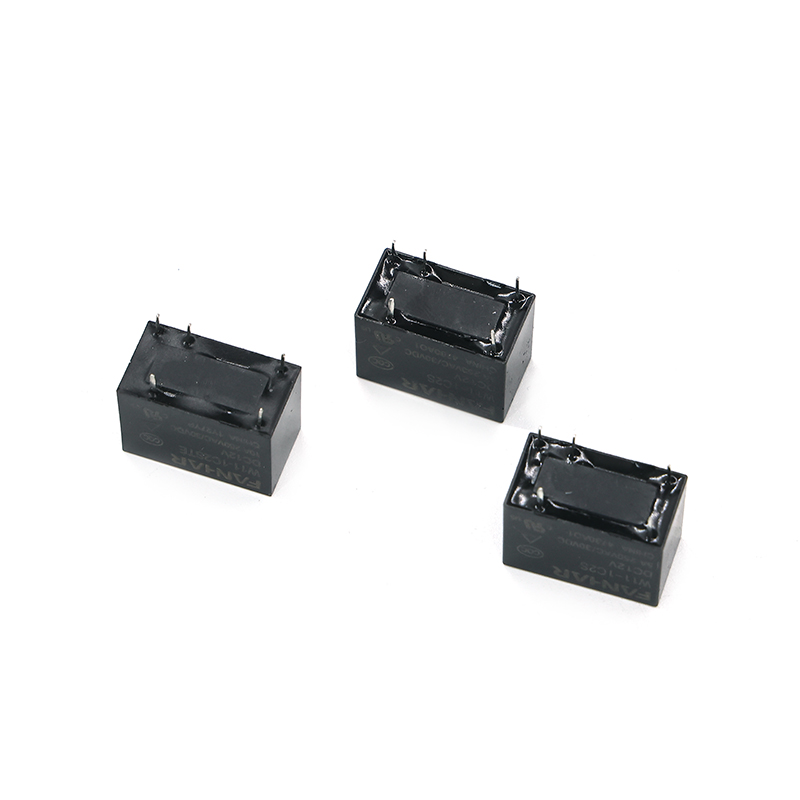

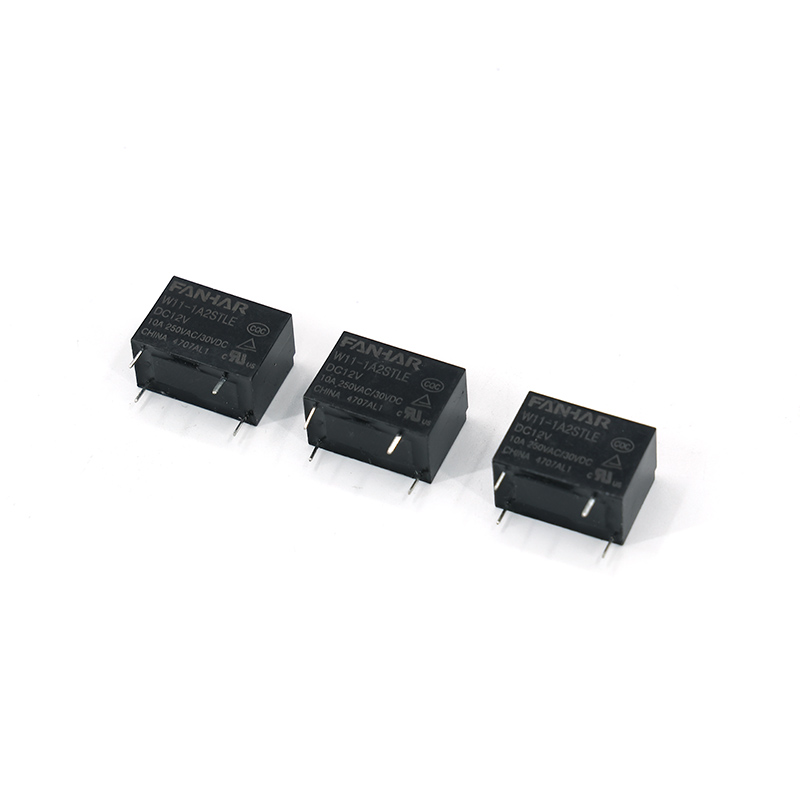

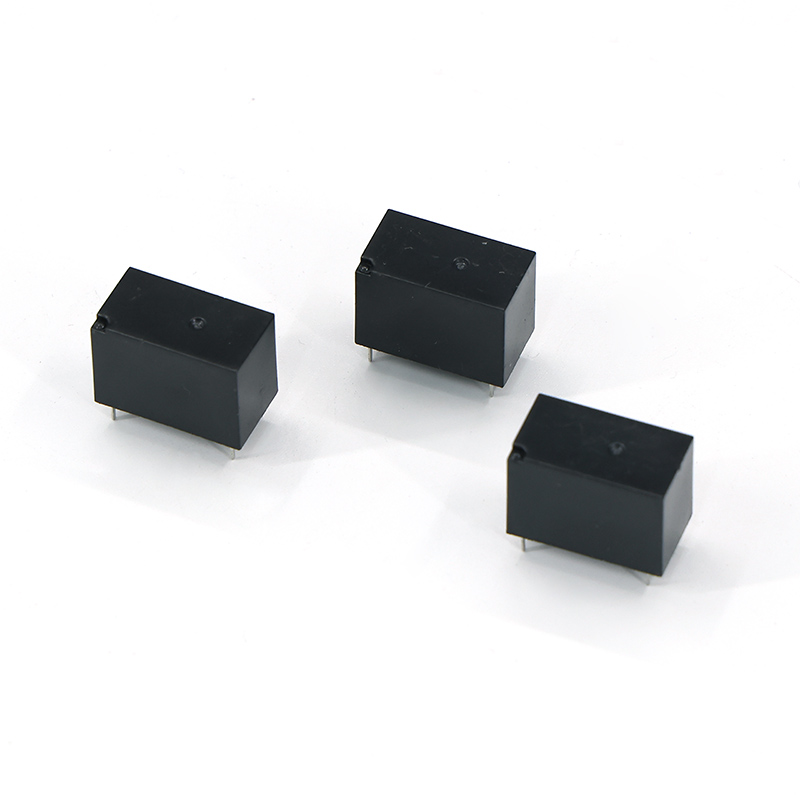

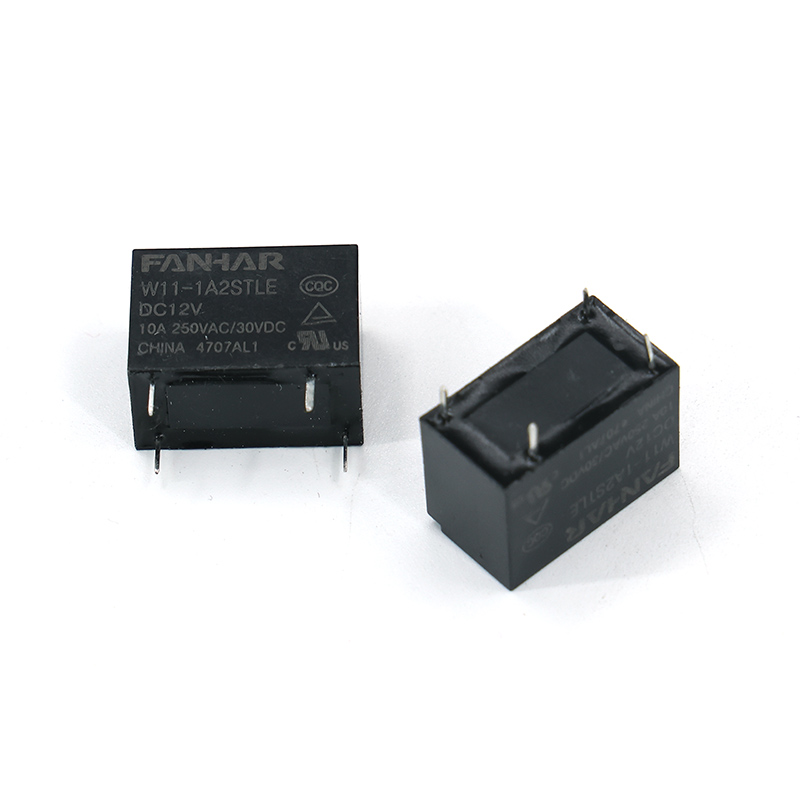

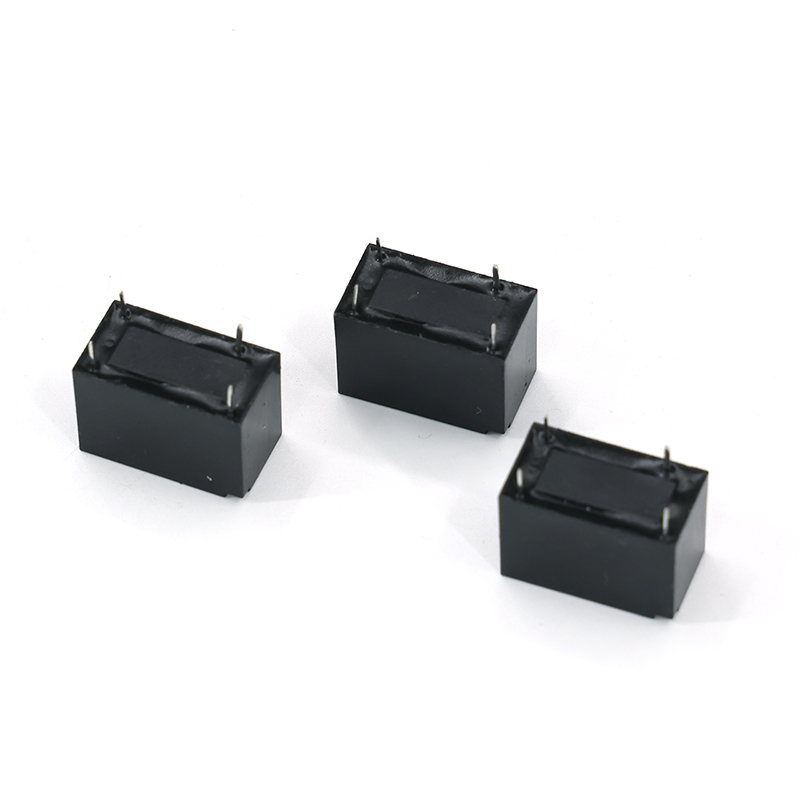

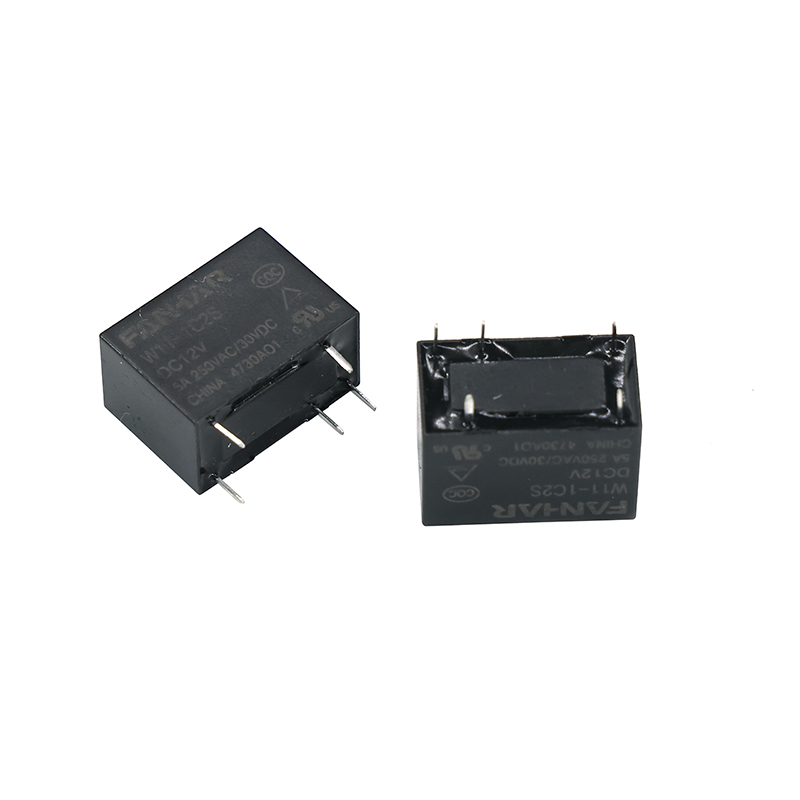

W11 5A 10A รีเลย์กำลังไฟ UL TUV CQC ได้มาตรฐาน

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1A、1B、1C

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤100mΩ(6VDC 1A)

วัสดุหน้าสัมผัส

อักนี、AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

5A     250VAC/30VDC

10เอ   125VAC

10A   250VAC/30VDC

Max. แรงดันไฟฟ้าสลับ

277VAC/30VDC

Max.การสลับกระแส

10A

ความจุการสลับสูงสุด

2500VA/300W

ขั้นต่ำที่อนุญาตให้โหลด

5VDC 100mA

ไฟฟ้า

ประสิทธิภาพการทำงาน

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1,000VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

4000VAC, 1 นาที

เวลาดำเนินการ

≤10ms

เวลาวางจำหน่าย

≤5ms

เครื่องกล

ประสิทธิภาพการทำงาน

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10G)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(Room temperature)

3A   250VAC(PF=0.6)                       1×10 ⁵ ปฏิบัติการ(ON/OFF=1s/9s)

5A   250VAC/30VDC                                         1 × 10 ⁵ ปฏิบัติการ(ON/OFF=1s/9s)

10A  250VAC/30VDC                                         5×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)

ดำเนินการ

สภาพ

อุณหภูมิแวดล้อม

-40°C~85/105°C

ความชื้น

5% ถึง 90%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 5 กรัม

การก่อสร้าง

พลาสติกปิดผนึก、ฟลักซ์หลักฐาน
