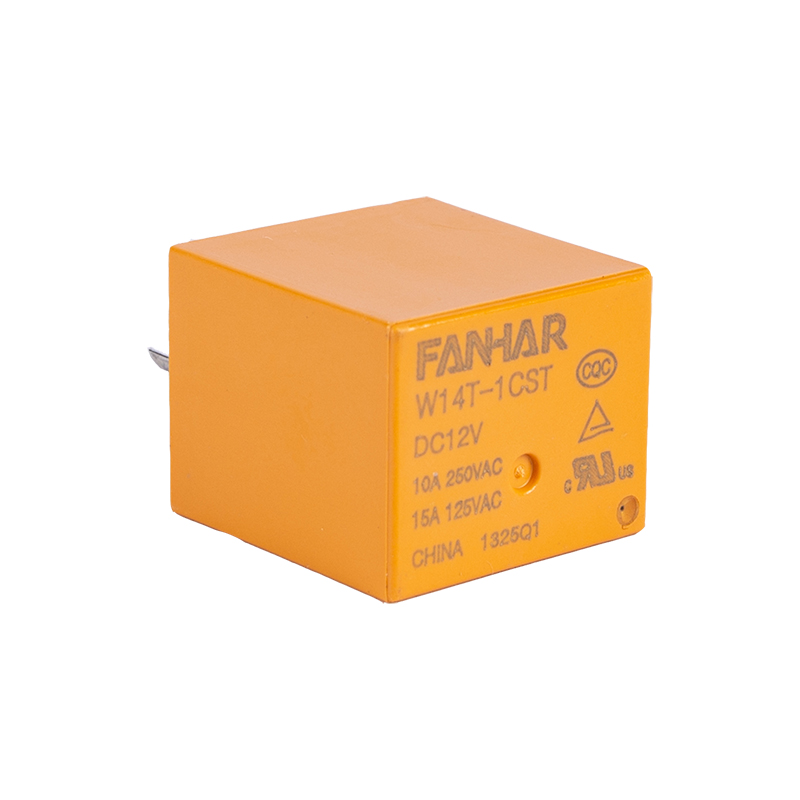

W14T 10A 15A รีเลย์กำลังไฟ UL TUV CQC Compliant

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1A、1C

ความต้านทานต่อการสัมผัส

≤100mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

10A 250VAC/30VDC

15เอ 125VAC

Max. แรงดันไฟฟ้าสลับ

277VAC/30VDC

Max.การสลับกระแส

15A

ความจุการสลับสูงสุด

2500VA/300W

ขั้นต่ำที่อนุญาตให้โหลด

5VDC 100mA

ไฟฟ้า

ประสิทธิภาพการทำงาน

ความต้านทานของฉนวน (เริ่มต้น)

100MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

750VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

1500VAC, 1 นาที

เวลาดำเนินการ

≤10ms

เวลาวางจำหน่าย

≤5ms

เครื่องกล

ประสิทธิภาพการทำงาน

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁷ ปฏิบัติการ

ไฟฟ้า(Room temperature)

5A       250VAC/30VDC                     1×10 ⁵ ปฏิบัติการ(ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
15A      125VAC                                      5×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
1/2HP  125VAC(มอเตอร์)                        3×10 ⁴ ปฏิบัติการ(ON/OFF=1s/9s)
600W  120VAC(หลอดไฟ LED)                 2.5×10 ⁴ ปฏิบัติการ (ON/OFF=1s/9s)

ดำเนินการ

สภาพ

อุณหภูมิแวดล้อม

-40°C~85°C/105°C

ความชื้น

5% ถึง 90%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 12.5ก

การก่อสร้าง

พลาสติกปิดผนึก、ฟลักซ์หลักฐาน
