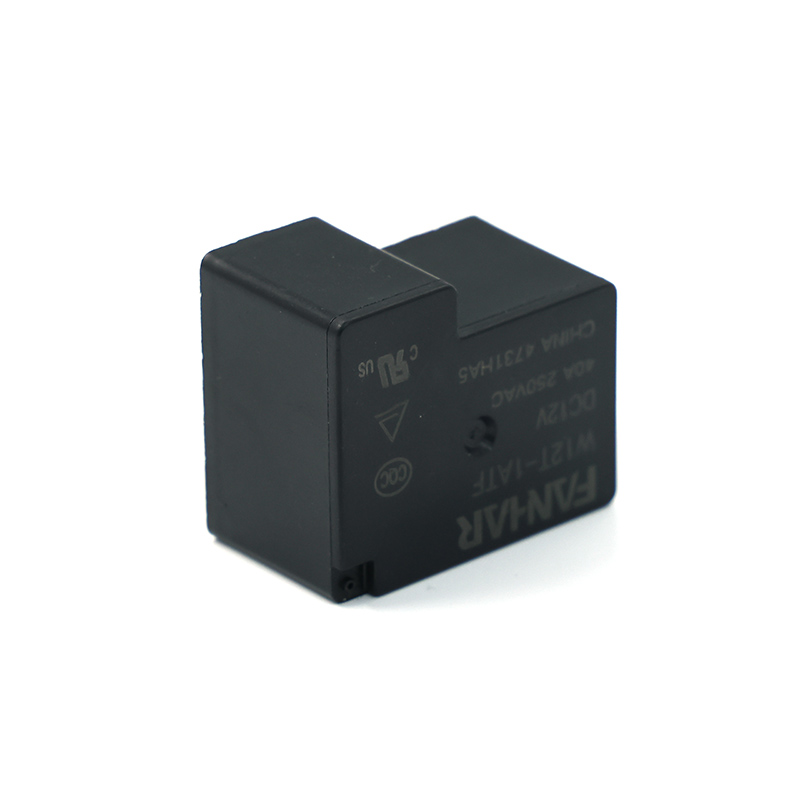

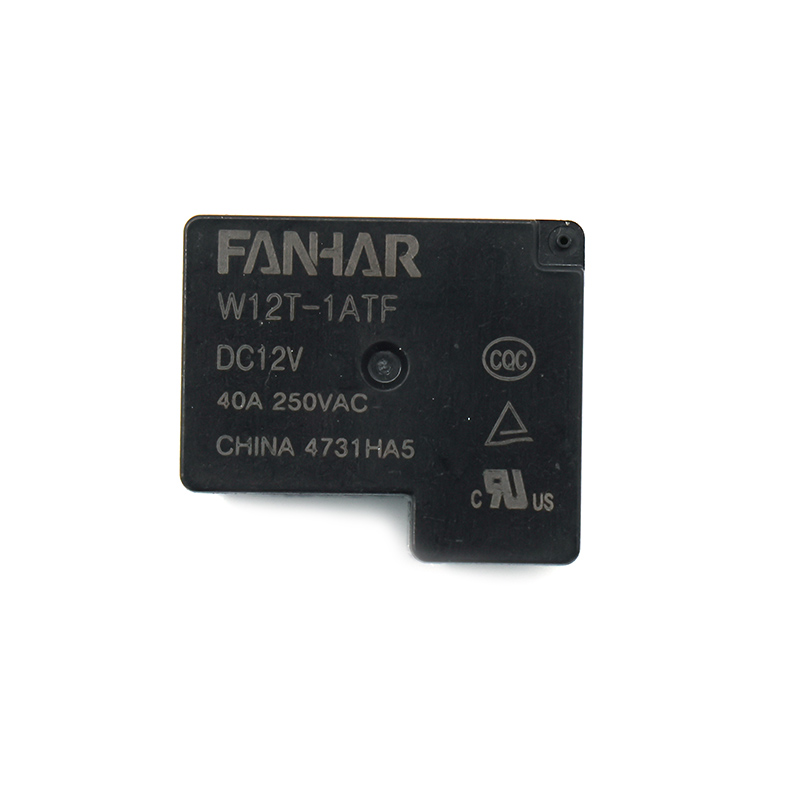

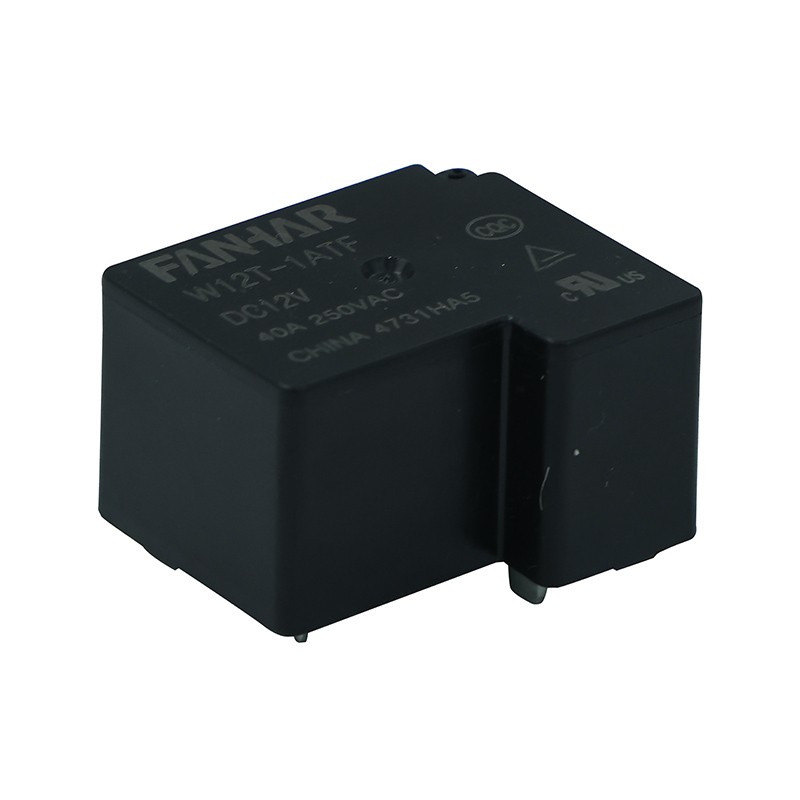

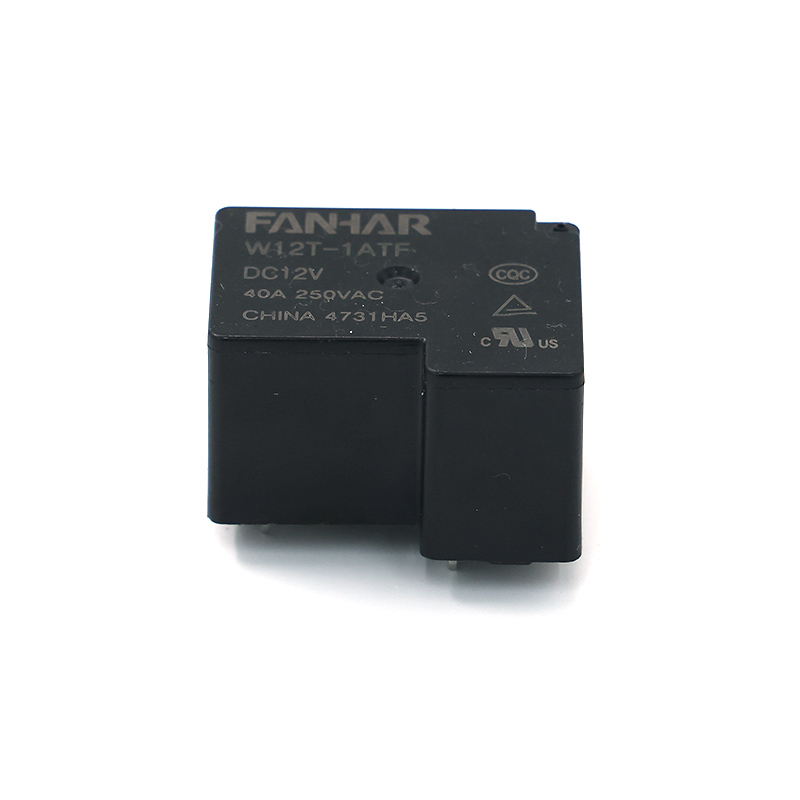

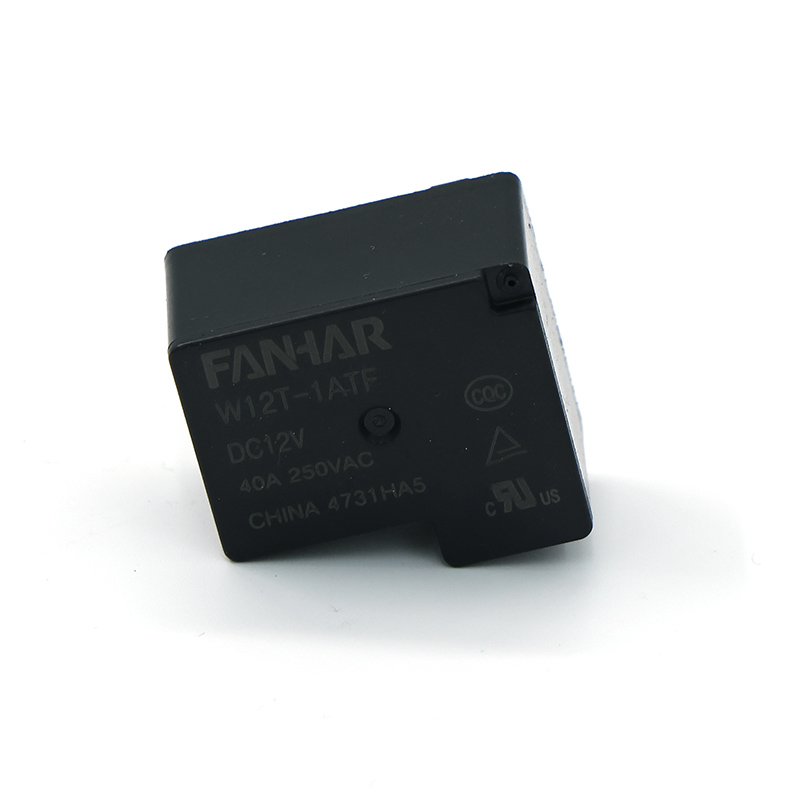

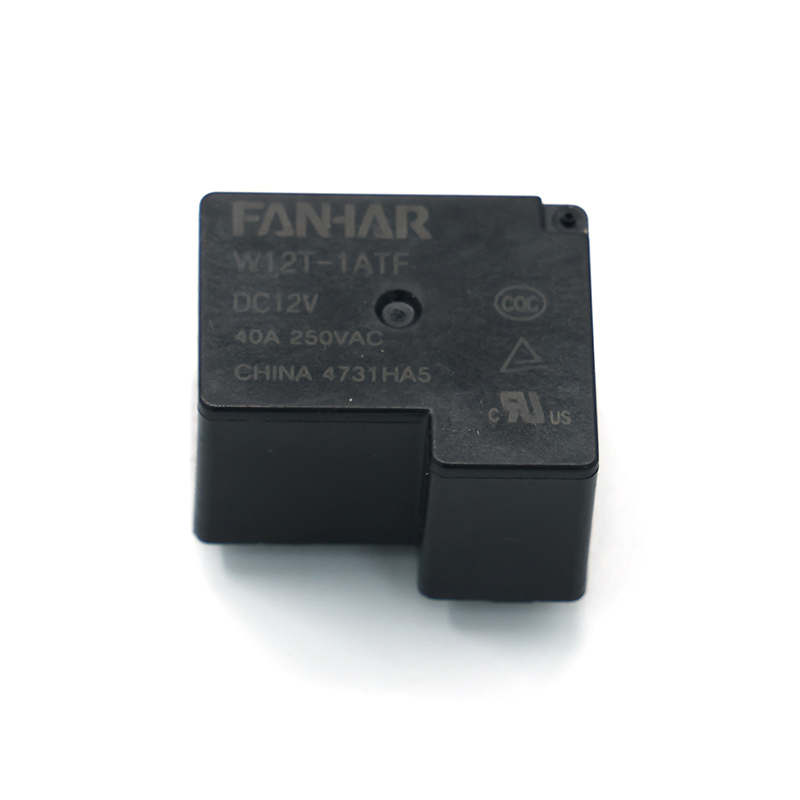

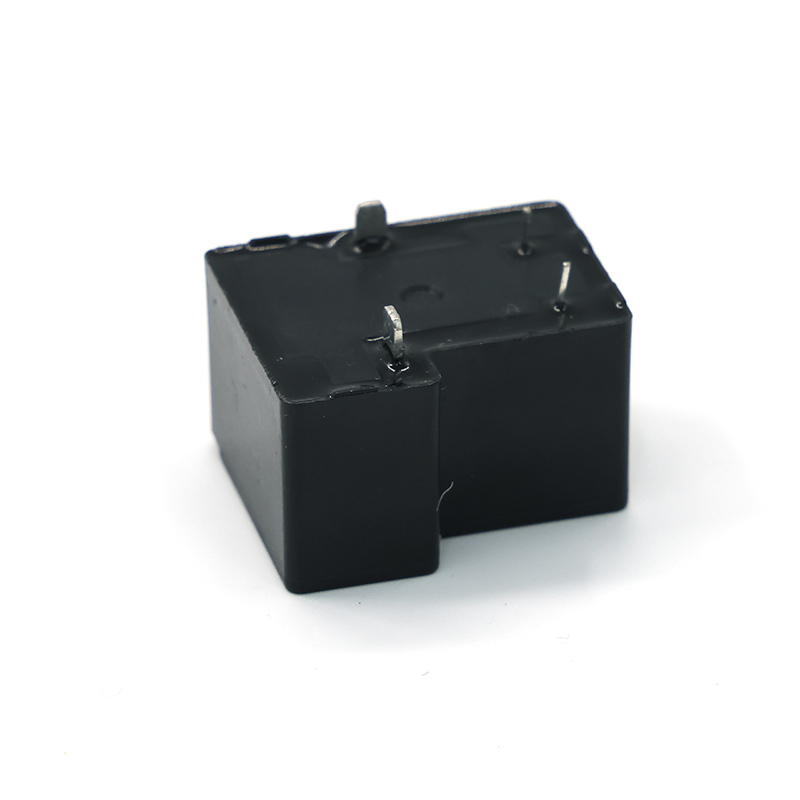

รีเลย์กำลังไฟ W12T 40A สอดคล้องตามมาตรฐาน UL TUV CQC

ข้อมูลจำเพาะ

รายการ

มาตรฐาน

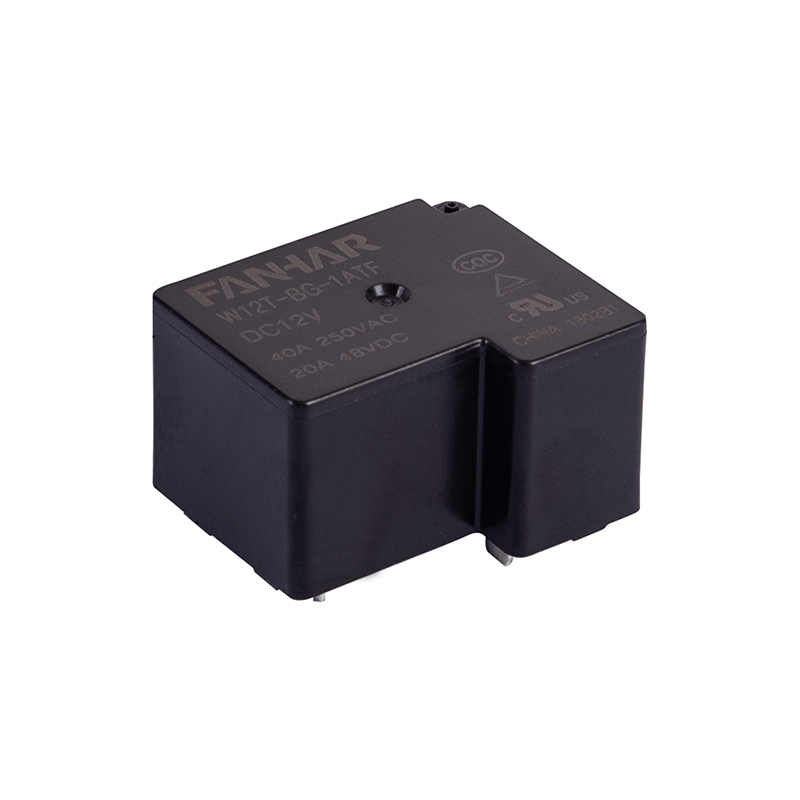

ประเภทบีจี

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1เอ、1C

1A

ความต้านทานต่อการสัมผัส (เริ่มต้น)

100mΩ(6VDC 1A)

ประเภทพิเศษ:

ไม่:≤1.2mΩ(32A)   NC:≤1.5mΩ(32A)

100mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

40เอ   250VAC

20A   30VDC

40เอ   250VAC

20A   48VDC

Max. แรงดันไฟฟ้าสลับ

277VAC/30VDC

277VAC/48VDC

Max.การสลับกระแส

40A

ความจุการสลับสูงสุด

10,000VA/600W

10,000VA/960W

Min.อนุญาตให้โหลด

5VDC 100mA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1500VAC, 1 นาที

2500VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

2500VAC(มาตรฐาน)/4000VAC, 1นาที

เวลาดำเนินการ

≤15ms

≤20มิลลิวินาที

เวลาวางจำหน่าย

≤10ms

≤15ms

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ²

ทำลายล้าง

980ม./วินาที ²

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

5× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(อุณหภูมิห้อง)

40A  250VAC   2×10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)
20A  30VDC    1×10 ⁵ ปฏิบัติการ(ON/OFF= 1s/9s)

40A 250VAC   2× 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)
20A 48VDC    5× 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5% ถึง 90%

การสิ้นสุด

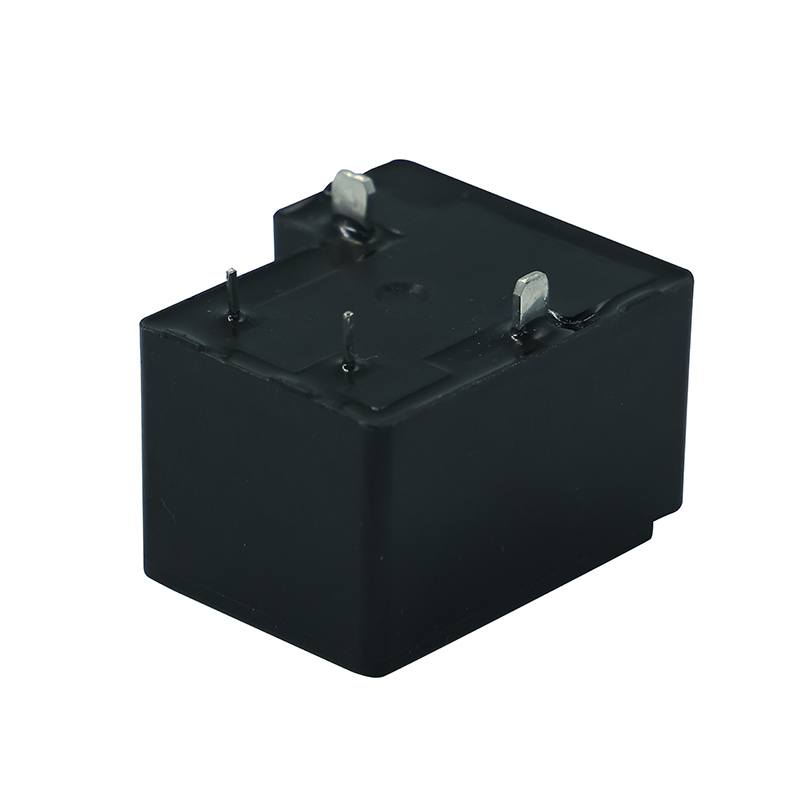

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 27ก

การก่อสร้าง

พลาสติกปิดผนึก ฟลักซ์พิสูจน์อักษร
