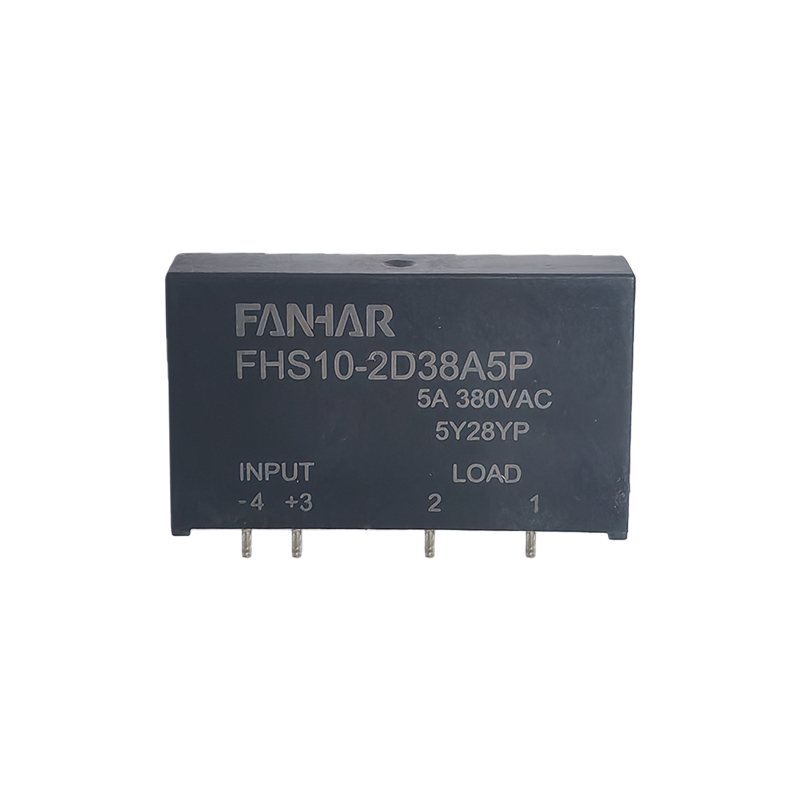

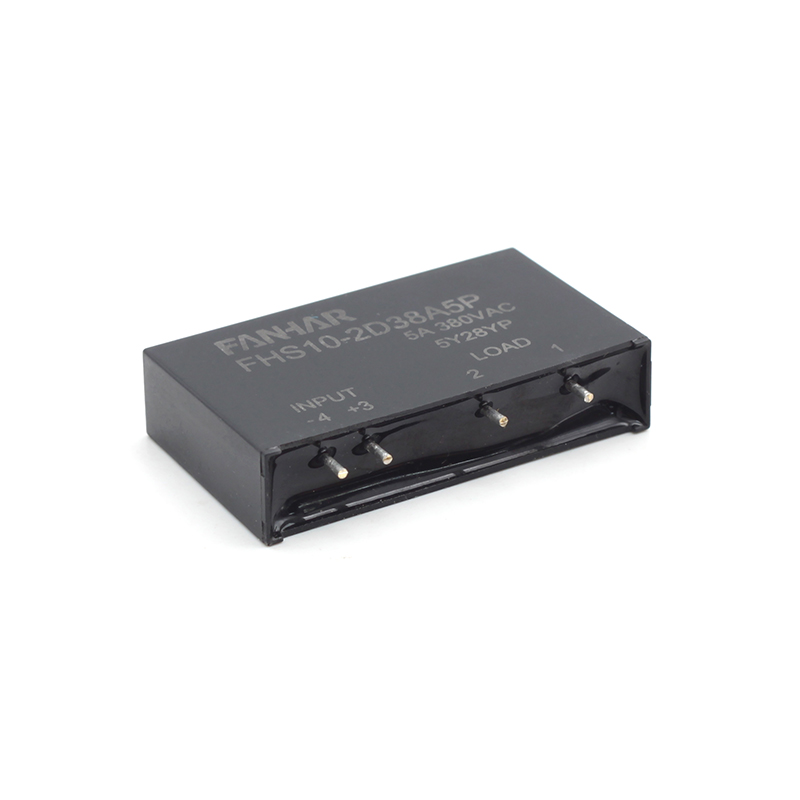

FHS10 5A 24A 38A 48A โซลิดสเตตรีเลย์

ข้อมูลจำเพาะอินพุต (Ta=25℃)

ควบคุมช่วงแรงดันไฟฟ้า

D

(4~32)VDC

1D

(9.6~14.4)กระแสตรง

2D

(19.2~28.8)กระแสตรง

24ก

19.2VAC~28.8VAC

110เอ

85VAC~132VAC

220A

175VAC~264VAC

ต้องเปิดแรงดันไฟฟ้า

D

4VDC

1D

9.6VDC

2D

19.2VDC

24ก

19.2VAC

110เอ

85VAC

220A

175VAC

ต้องปิดแรงดันไฟฟ้า

1VDC

สูงสุด กระแสเข้า

10mA

ข้อมูลจำเพาะเอาต์พุต (Ta=25℃)

ช่วงแรงดันไฟฟ้าโหลด

24ก

24VAC~280VAC

38เอ

24VAC~440VAC

48ก

24VAC~530VAC

โหลดช่วงปัจจุบัน

0.1~5A

สูงสุด กระแสไฟกระชาก (10ms)

320A(10มิลลิวินาที)

สูงสุด I²t สำหรับการหลอมรวม (10ms   A2S)

512

สูงสุด กระแสไฟรั่วนอกสถานะ

≤5mA

สูงสุด แรงดันไฟฟ้าตกขณะอยู่ในสถานะ

1.5Vr.ms

สูงสุด เวลาเปิดเครื่อง

ซีโร่ครอส

≤1/2 รอบ 1ms

สุ่ม

≤1ms

สูงสุด เวลาปิดเครื่อง

≤1/2 รอบ 1ms

สูงสุด แรงดันไฟฟ้าชั่วคราว

800VpK

ขั้นต่ำ นอกรัฐ (dv/dt)

1,000V/เรา

สูงสุด แรงดันไฟฟ้าข้ามศูนย์

±15V

ขั้นต่ำ ตัวประกอบกำลัง

0.5

ข้อมูลจำเพาะทั่วไป (ตา = 25 ℃)

ความเป็นฉนวน (อินพุตไปยังเอาต์พุต)

4000VAC     50เฮิร์ต/60เฮิร์ต    1นาที

ความต้านทานของฉนวน

1,000MΩ (500VDC)

แรงดันไฟฟ้าเกิน (1.2/50uS)

4KV

เครื่องกล

ประสิทธิภาพการทำงาน

ช็อก

ความต้านทาน

มีประโยชน์ใช้สอย

98ม./วินาที2

ทำลายล้าง

980ม./วินาที2

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

อุณหภูมิในการทำงาน

-30°C~80°C

อุณหภูมิในการจัดเก็บ

-40°C~100°C

ความชื้นโดยรอบ

45%~85%

น้ำหนักต่อหน่วย

ประมาณ 20 กรัม
