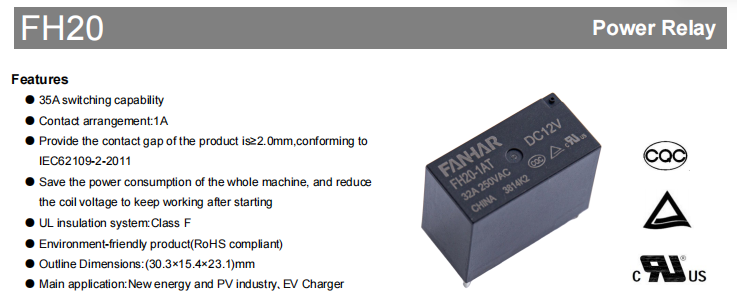

รีเลย์พลังงานใหม่ ซีรีส์ FH20: โซลูชันการสลับความน่าเชื่อถือสูงสำหรับโรงงานพลังงานใหม่และการชาร์จ

ข้อดีหลัก: ปลอดภัย มีประสิทธิภาพ และทนความร้อน

ช่องว่างหน้าสัมผัสที่เพียงพอเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยของไฟฟ้าโซลาร์เซลล์

ช่องว่างหน้าสัมผัสหลังจากที่รีเลย์เปิดส่งผลโดยตรงต่อความปลอดภัยของการแยก ซีรีส์ FH20 มีช่องว่างหน้าสัมผัส ≥2.0 มม. ซึ่งเป็นไปตามมาตรฐาน IEC 62109-2-2011 “ข้อกำหนดด้านความปลอดภัยสำหรับตัวแปลงพลังงานสำหรับใช้ในระบบพลังงานแสงอาทิตย์” โดยสมบูรณ์ สำหรับอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ จะต้องปฏิบัติตามมาตรฐานนี้ ช่องว่าง 2.0 มม. ช่วยให้มั่นใจได้ถึงการหยุดชะงักของส่วนโค้งที่มีประสิทธิภาพแม้ภายใต้สภาวะแรงดันไฟฟ้าเกิน ปกป้องวงจรดาวน์สตรีมและความปลอดภัยของผู้ปฏิบัติงาน

การลดแรงดันไฟฟ้าขณะสตาร์ทเพื่อลดการใช้พลังงานของระบบลงอย่างมาก

FH20 ใช้กลยุทธ์การทำงานที่จะลดแรงดันไฟฟ้าของคอยล์หลังจากการดึงครั้งแรกขึ้น เมื่อรีเลย์ปิด ต้องใช้แรงดันไฟฟ้าคอยล์ที่ต่ำลงเท่านั้นเพื่อรักษาสถานะหน้าสัมผัส ซึ่งช่วยลดการใช้พลังงานของคอยล์ได้อย่างมากเมื่อเทียบกับการจ่ายไฟเต็มอย่างต่อเนื่องไดรฟ์แรงดันไฟฟ้า ตัวอย่างเช่น สำหรับรุ่น 12 V กำลังการกักเก็บจะต่ำกว่า 1400 mW ที่จำเป็นสำหรับการรับไฟฟ้ามาก คุณสมบัตินี้เป็นประโยชน์อย่างยิ่งสำหรับเครื่องชาร์จและอินเวอร์เตอร์ที่ต้องสแตนด์บายนานหรือทำงานต่อเนื่อง ช่วยลดอุณหภูมิที่เพิ่มขึ้นของระบบและการสูญเสียพลังงานได้อย่างมีประสิทธิภาพ

ระบบฉนวน UL Class F เพื่อการทนต่ออุณหภูมิที่สูงขึ้น

ระดับการต้านทานความร้อนของระบบฉนวนจะกำหนดอายุการใช้งานของรีเลย์ภายใต้สภาวะที่มีอุณหภูมิสูง ซีรีส์ FH20 ใช้ระบบฉนวน Class F ที่ได้รับการรับรองจาก UL ซึ่งช่วยให้คอยล์ร้อนได้สูงสุดอุณหภูมิจุด 155 °C—25 °C สูงกว่าคลาส B ทั่วไป (130 °C) ซึ่งหมายความว่าที่อุณหภูมิแวดล้อม 85 °C รีเลย์ยังคงมีระยะการระบายความร้อนที่เพียงพอ ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่ติดตั้งในสภาพแวดล้อมที่ปิดมิดชิด การระบายอากาศไม่ดี หรือสภาพแวดล้อมที่มีอุณหภูมิสูงกลางแจ้ง

วัสดุที่เป็นมิตรต่อสิ่งแวดล้อม เป็นไปตาม RoHS

ตั้งแต่หน้าสัมผัสไปจนถึงตัวเรือน ผลิตภัณฑ์ใช้วัสดุที่ตรงตามข้อกำหนด RoHS ปราศจากตะกั่ว ปรอท โครเมียมเฮกซะวาเลนต์ และสารอันตรายอื่นๆ เพื่อให้มั่นใจว่ามีสิ่งกีดขวางส่งออกฟรีไปยังภูมิภาคที่มีกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวด เช่น สหภาพยุโรป

ความสามารถในการโหลดและพารามิเตอร์ทางไฟฟ้า

ซีรีส์ FH20 ใช้การจัดเรียงหน้าสัมผัส 1เอ (การโยนครั้งเดียวแบบขั้วเดียว ปกติเปิด) ด้วยวัสดุหน้าสัมผัส AgSnO₂ (ซิลเวอร์ดีบุกออกไซด์) วัสดุนี้มีความต้านทานที่ดีเยี่ยมต่อการเชื่อมและการกัดเซาะของส่วนโค้ง ทำให้เหมาะอย่างยิ่งสำหรับการสลับโหลดความต้านทานกระแสสูงบ่อยครั้ง

พิกัดทางไฟฟ้าที่สำคัญสรุปไว้ในตารางด้านล่าง:

ความต้านทานการสัมผัสต่ำทำให้สูญเสียการนำไฟฟ้าน้อยที่สุด ในขณะที่ความเป็นฉนวนสูงทำให้มีความปลอดภัยเพียงพอสำหรับการแยกแรงดันไฟฟ้าสูงต่ำ เวลาใช้งานและปล่อยเป็นไปตามข้อกำหนดความเร็วตอบสนองของการควบคุมทางอุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์กำลังส่วนใหญ่

ข้อมูลจำเพาะของคอยล์และคู่มือการเลือก

FH20 มีแรงดันไฟฟ้าคอยล์มาตรฐานหลายระดับตั้งแต่ 5 V ถึง 24 V ทั้งหมดนี้มีกำลังไฟพิกัด 1400 mW พารามิเตอร์ทางไฟฟ้าที่สำคัญสำหรับรุ่นที่ใช้ทั่วไปมีการสรุปไว้ด้านล่างเพื่อให้จับคู่กับแรงดันไฟฟ้าควบคุมระบบของคุณได้อย่างรวดเร็ว:

เคล็ดลับการเลือก : แรงดันไฟฟ้าในการทำงานเป็นค่าขั้นต่ำที่จำเป็นสำหรับการรับส่งที่เชื่อถือได้ แรงดันไฟฟ้าของไดรฟ์ควรได้รับการออกแบบไม่ให้ต่ำกว่าค่านี้ แรงดันไฟฟ้าที่ปล่อยออกมาจะกำหนดความไวต่อการตกออกมาเมื่อปิดเครื่อง หากการใช้พลังงานต่ำเป็นพิเศษเป็นสิ่งสำคัญ อาจเลือกแรงดันไฟฟ้าคอยล์ที่สูงขึ้น (เช่น 24 V) เนื่องจากกระแสไฟในการทำงานต่ำกว่า และเมื่อรวมกับคุณสมบัติระงับหลังจากสตาร์ท ก็สามารถลดการใช้พลังงานทั้งหมดลงได้อีก

ความทนทานทางกลและการปรับตัวต่อสิ่งแวดล้อม

อุปกรณ์พลังงานใหม่มักเผชิญกับการสั่นสะเทือน การกระแทก และการเปลี่ยนแปลงของอุณหภูมิในวงกว้าง ซีรีส์ FH20 มีสมรรถนะทางกลเป็นเลิศ:

ทนต่อแรงกระแทก : แรงสั่นสะเทือนตามหน้าที่สูงถึง 196 ม./วินาที (20 กรัม) แรงสั่นสะเทือนแบบทำลายล้างสูงถึง 980 ม./วินาที (100 กรัม) เพียงพอที่จะทนต่อแรงกระแทกโดยไม่ตั้งใจระหว่างการขนส่งและการติดตั้ง

ความต้านทานการสั่นสะเทือน : 10 Hz ~ 55 Hz ที่แอมพลิจูด 1.5 มม. ทำให้มั่นใจในการทำงานที่เสถียรใกล้กับแหล่งกำเนิดการสั่นสะเทือน เช่น พัดลมและคอมเพรสเซอร์

ช่วงอุณหภูมิในการทำงาน : -40 °C ~ 85 °C ครอบคลุมสภาพกลางแจ้งในภูมิภาคส่วนใหญ่ของประเทศจีน ความทนทานต่อความชื้นตั้งแต่ 5 % ถึง 85 % สำหรับสภาพแวดล้อมที่ชื้น

ในแง่ของความทนทาน อายุการใช้งานของกลไกอยู่ที่ 2×10⁵ การทำงาน ในขณะที่อายุการใช้งานทางไฟฟ้า (โหลดความต้านทาน 32 A 250 VAC, เปิด/ปิด = 1 วินาที / 9 วินาที) ถึง 3×10⁴ การทำงานปกติเป็นเวลาหลายปีในเครื่องชาร์จ อินเวอร์เตอร์ และอุปกรณ์ที่คล้ายกัน

รูปแบบของตู้และการเลือกสภาพแวดล้อม

FH20 มีให้เลือกการป้องกันภายในสองประเภท ให้คุณเลือกตามความสะอาดของสภาพแวดล้อมการทำงานจริง:

ชนิดป้องกันฟลักซ์ : เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่สะอาดปราศจากก๊าซที่มีฤทธิ์กัดกร่อน (H₂S, SO₂, NO₂ ฯลฯ) และฝุ่นที่เป็นสื่อกระแสไฟฟ้า ประเภทนี้ป้องกันการซึมของฟลักซ์ระหว่างการบัดกรีและให้ข้อได้เปรียบด้านต้นทุน

ชนิดปิดผนึกพลาสติก : แนะนำสำหรับสภาพแวดล้อมที่ไม่สะอาดที่อาจมีก๊าซหรือฝุ่นที่มีฤทธิ์กัดกร่อน เช่น พื้นที่อุตสาหกรรมหรือตู้กลางแจ้ง โครงสร้างที่ปิดสนิทสามารถแยกสิ่งปนเปื้อนภายนอกได้อย่างมีประสิทธิภาพมากขึ้น มั่นใจได้นานระยะต้านทานการสัมผัสต่ำ

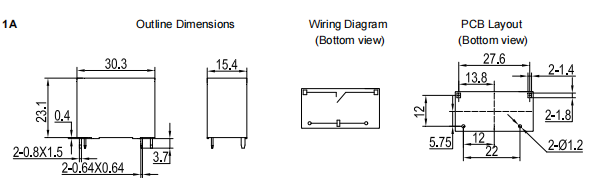

ทั้งสองประเภทมีขนาดภายนอกเหมือนกัน: 30.3 มม. (ย) × 15.4 มม. (กว้าง) × 23.1 มม. (ส) ออกแบบมาสำหรับการติดตั้งพิน PCB มาตรฐาน และมีน้ำหนักประมาณ 20.7 กรัม ควรควบคุมความคลาดเคลื่อนของโครงร่าง PCB ภายใน ± 0.1 มม. สำหรับค่าความคลาดเคลื่อนของมิติเค้าร่าง โปรดดูหมายเหตุโดยละเอียดในเอกสารข้อมูล

การอนุมัติระดับสากลโดยสรุป

ซีรีส์ FH20 ได้รับการรับรองความปลอดภัยที่จำเป็นสำหรับตลาดหลักๆ ทั่วโลก ซึ่งช่วยอำนวยความสะดวกในการส่งออกผลิตภัณฑ์ขั้นสุดท้ายของคุณ:

การรับรองทั้งสามรายการใช้หน้าสัมผัส AgSnO₂ และครอบคลุมทั้งพิกัด 32 A ต่อเนื่องและสูงสุด 35 A ที่ระดับอุณหภูมิ 85 °C ช่วยให้มั่นใจว่าปฏิบัติตามข้อกำหนดภายใต้สภาวะการทำงานที่รุนแรง
