FH20T 43A รีเลย์พลังงานใหม่: การสลับโหลดสูงและการแยกความปลอดภัยสำหรับการใช้งานไฟฟ้าโซลาร์เซลล์และการชาร์จเสาเข็ม

ในช่วงเวลาที่การผลิตพลังงานใหม่ ระบบกักเก็บพลังงาน และกองชาร์จรถยนต์ไฟฟ้ากำลังแพร่หลายอย่างรวดเร็ว รีเลย์พลังงานใหม่ซึ่งเป็นส่วนประกอบสวิตชิ่งหลักในวงจร ส่งผลโดยตรงต่อการทำงานที่เสถียรของอุปกรณ์ที่สมบูรณ์ผ่านความสามารถในการจ่ายกระแสไฟ ระดับการแยกความปลอดภัย และความน่าเชื่อถือในระยะยาว FH20T เป็นรีเลย์ พีซีบี กำลังสูงที่ออกแบบมาเพื่อความต้องการเหล่านี้ มีความสามารถในการสลับ 43เอ, หน้าสัมผัส 1 รูปแบบ A, ตัวเลือกช่องว่างหน้าสัมผัส 2.0 มม. และฟังก์ชันการยึดคอยล์ประหยัดพลังงาน ทำให้เป็นตัวเลือกในอุดมคติสำหรับอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ เสาชาร์จ และการใช้งานอื่นๆ

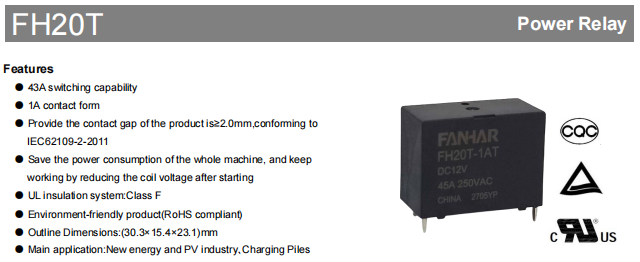

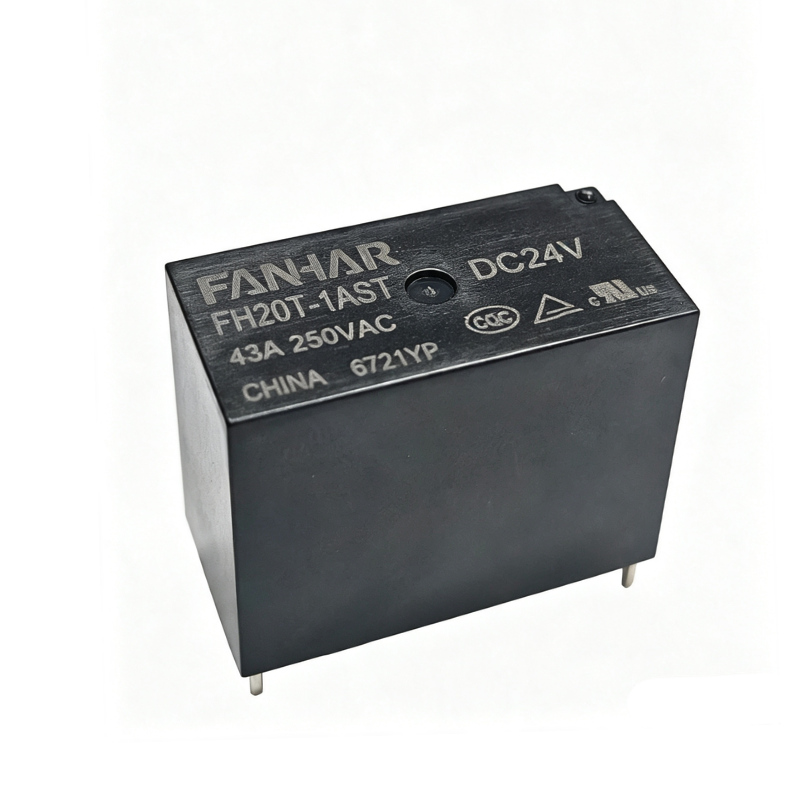

FH20T 43A รีเลย์พลังงานใหม่ FANHAR FH20T เป็นรีเลย์ PCB ที่มีความสามารถในการสลับ 43A, หน้าสัมผัส Form A 1 ช่อง และช่องว่างหน้าสัมผัสเสริม 2.0 มม. เป็นไปตาม IEC62109-2:2011 และเหมาะสำหรับพลังงานใหม่ เซลล์แสงอาทิตย์ กองชาร์จ และการใช้งานอื่นๆ รองรับการลดแรงดันไฟฟ้าของคอยล์หลังสตาร์ทเพื่อรักษาการทำงาน ซึ่งช่วยประหยัดการใช้พลังงานโดยรวม มีระบบฉนวน UL Class F และเป็นไปตามข้อกำหนด RoHS ดูผลิตภัณฑ์ →

ข้อดีหลัก: ปลอดภัย มีประสิทธิภาพ ทนต่ออุณหภูมิสูง

ช่องว่างการสัมผัสที่เพียงพอ เป็นไปตามมาตรฐานความปลอดภัยของไฟฟ้าโซลาร์เซลล์

ช่องว่างหลังจากที่หน้าสัมผัสภายในของรีเลย์เปิดส่งผลโดยตรงต่อความปลอดภัยของการแยก FH20T มีตัวเลือกช่องว่างหน้าสัมผัสสองแบบ: ประเภท Nil มาตรฐานคือ 1.8 มม. และประเภท BG คือ 2.0 มม. เมื่อช่องว่างหน้าสัมผัสผลิตภัณฑ์คือ ≥2.0 มม. จะเป็นไปตาม IEC62109-2:2011 "ข้อกำหนดด้านความปลอดภัยสำหรับตัวแปลงพลังงานสำหรับระบบไฟฟ้าโซลาร์เซลล์" สำหรับการใช้งานไฟฟ้าแรงสูง เช่น อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์และเสาชาร์จ การเลือกเวอร์ชัน BG จะสามารถตอบสนองข้อกำหนดการแยกส่วนด้านความปลอดภัยได้ดีขึ้น

การลดแรงดันไฟฟ้าหลังจากการสตาร์ทเพื่อถือครอง ซึ่งลดการใช้พลังงานโดยรวมลงอย่างมาก

FH20T รองรับกลยุทธ์การทำงานในการลดแรงดันไฟฟ้าของคอยล์หลังสตาร์ทเพื่อรักษาการทำงาน หลังจากที่รีเลย์ดึงเข้าแล้ว จำเป็นต้องรักษาแรงดันไฟฟ้าคอยล์ที่ต่ำลงเท่านั้นเพื่อให้หน้าสัมผัสปิดอยู่ เมื่อเทียบกับการขับเคลื่อนด้วยแรงดันไฟฟ้าเต็มรูปแบบอย่างต่อเนื่อง สามารถลดการใช้พลังงานของคอยล์ได้อย่างมีประสิทธิภาพ ข้อแนะนำเกี่ยวกับแรงดันไฟฟ้าในการถือครองที่ระบุในแผ่นข้อมูลคือ:

• อุณหภูมิแวดล้อม 23°C: แรงดันไฟค้าง 40%–70% Un
• อุณหภูมิแวดล้อม 85°C: แรงดันไฟฟ้าคงค้าง 40%–55% Un

ฟังก์ชันนี้ช่วยลดอุณหภูมิที่เพิ่มขึ้นของระบบและการสูญเสียพลังงาน ทำให้เหมาะสำหรับการชาร์จเสาเข็ม อินเวอร์เตอร์ และอุปกรณ์อื่นๆ ที่ต้องการสแตนด์บายในระยะยาวหรือการทำงานต่อเนื่อง

ระบบฉนวน UL Class F ปรับให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูง

FH20T ใช้ระบบฉนวน UL Class F ซึ่งช่วยรักษาความน่าเชื่อถือของฉนวนในสภาพแวดล้อมที่มีอุณหภูมิสูง ช่วงอุณหภูมิแวดล้อมในการทำงานอยู่ที่ -40°C ถึง 85°C ซึ่งปรับให้เข้ากับความต้องการอุณหภูมิกว้างของสถานการณ์พลังงานใหม่และการควบคุมทางอุตสาหกรรม

วัสดุที่เป็นมิตรต่อสิ่งแวดล้อม เป็นไปตาม RoHS

ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม RoHS และไม่มีสารที่เป็นอันตราย เช่น ตะกั่ว ปรอท และโครเมียมเฮกซะวาเลนต์ สามารถตอบสนองความต้องการของภูมิภาคที่มีกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวด เช่น สหภาพยุโรป เพื่อการส่งออก

ความสามารถในการรับน้ำหนักและพารามิเตอร์ทางไฟฟ้า

ระบบหน้าสัมผัสของ FH20T ใช้วัสดุ AgSnO₂ ซึ่งผสมผสานความต้านทานต่อการเชื่อมและการกัดเซาะส่วนโค้งเข้าด้วยกัน ความต้านทานการสัมผัสเริ่มต้นจะถูกควบคุมที่ ≤100mΩ (ภายใต้เงื่อนไขการทดสอบ 6กระแสตรง 1เอ) ทำให้มั่นใจได้ว่ามีการสูญเสียการนำไฟฟ้าต่ำ ในแง่ของประสิทธิภาพของฉนวน ความต้านทานของฉนวนเริ่มต้นสูงถึง 1,000MΩ (500กระแสตรง) ความเป็นฉนวนระหว่างหน้าสัมผัสแบบเปิดคือ 2500VAC/1 นาที และความเป็นฉนวนระหว่างขดลวดและหน้าสัมผัสคือ 4500VAC/1 นาที ซึ่งให้ค่าความปลอดภัยที่เพียงพอสำหรับการแยกแรงดันไฟฟ้าสูง-ต่ำ เวลาใช้งานคือ ≤20มิลลิวินาที และเวลาปล่อยคือ ≤10ms ซึ่งเป็นไปตามข้อกำหนดความเร็วการตอบสนองของการควบคุมทางอุตสาหกรรมและการใช้งานอิเล็กทรอนิกส์กำลังส่วนใหญ่

โหลดหลักและพารามิเตอร์ทางไฟฟ้า

ข้อมูลจำเพาะของคอยล์และการประหยัดพลังงาน

FH20T มีแรงดันไฟฟ้าคอยล์มาตรฐานสามระดับ: DC5V, DC12V และ DC24V โดยทั้งหมดมีกำลังไฟปกติที่ 3800มิลลิวัตต์ แรงดันไฟฟ้าของคอยล์ที่แตกต่างกันนั้นสอดคล้องกับแรงดันไฟฟ้าในการทำงาน แรงดันปล่อย กระแสที่กำหนด และความต้านทานของคอยล์ที่แตกต่างกัน ทำให้ผู้ใช้สามารถจับคู่ได้อย่างรวดเร็วตามแรงดันไฟฟ้าควบคุมของระบบ แรงดันไฟฟ้าใช้งานคือแรงดันไฟฟ้าขั้นต่ำที่จำเป็นสำหรับการดึงเข้าของรีเลย์ที่เชื่อถือได้ และการออกแบบควรตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของไดรฟ์ไม่ต่ำกว่าค่านี้ แรงดันไฟฟ้าที่ปล่อยออกมาจะกำหนดความไวของการรีเซ็ตการปิดเครื่อง

ข้อมูลจำเพาะของคอยล์

ความแข็งแกร่งทางกลและการปรับตัวต่อสิ่งแวดล้อม

อุปกรณ์พลังงานใหม่มักเผชิญกับการสั่นสะเทือน การกระแทก และการเปลี่ยนแปลงของอุณหภูมิในวงกว้าง FH20T ทำงานได้ดีในด้านสมรรถนะทางกล: ความต้านทานแรงกระแทกตามการใช้งานสามารถเข้าถึงได้ถึง 196 ม./วินาที (20 กรัม) และความต้านทานแรงกระแทกแบบทำลายล้างสูงถึง 980 ม./วินาที (100 กรัม) ซึ่งเพียงพอที่จะรับมือกับการชนโดยไม่ได้ตั้งใจระหว่างการขนส่งและการติดตั้ง ความต้านทานการสั่นสะเทือนอยู่ที่ 10Hz–55Hz ด้วยแอมพลิจูด 1.5 มม. ทำให้การทำงานมีความเสถียรใกล้กับแหล่งกำเนิดการสั่นสะเทือน เช่น พัดลมและคอมเพรสเซอร์ ช่วงอุณหภูมิในการทำงานคือ -40°C ถึง 85°C และความทนทานต่อความชื้นอยู่ที่ 5%–85% ปรับให้เข้ากับสภาพแวดล้อมที่ชื้น

ในแง่ของอายุการใช้งาน อายุการใช้งานเชิงกลคือการทำงาน 2×10⁵ และอายุการใช้งานทางไฟฟ้าคือ 2×10⁴ การทำงานภายใต้ 43A 250VAC อัตราส่วนการเปิด/ปิด 1 วินาที/9 วินาที และสภาวะอุณหภูมิห้อง ข้อมูลชีวิตข้างต้นเป็นค่าอ้างอิงภายใต้เงื่อนไขการทดสอบที่ระบุในแผ่นข้อมูล อายุการใช้งานจริงจะได้รับผลกระทบจากประเภทของโหลด ความถี่ในการเปลี่ยน อุณหภูมิแวดล้อม และปัจจัยอื่นๆ สำหรับอุปกรณ์ เช่น เสาเข็มชาร์จและอินเวอร์เตอร์ ระดับอายุการใช้งานนี้สามารถใช้งานได้นานหลายปีตามรอบการใช้งานปกติ

การก่อสร้างและการคัดเลือกตามสภาพแวดล้อมการทำงาน

FH20T มีวิธีการป้องกันโครงสร้างภายในสองวิธี ซึ่งสามารถเลือกได้ตามความสะอาดของสภาพแวดล้อมการทำงานจริง:

• ป้องกันฟลักซ์: เหมาะสำหรับสภาพแวดล้อมที่สะอาด ปราศจากก๊าซที่มีฤทธิ์กัดกร่อน เช่น H₂S, SO₂, NO₂ และฝุ่นที่เป็นสื่อกระแสไฟฟ้า ประเภทนี้สามารถป้องกันไม่ให้ฟลักซ์เจาะทะลุระหว่างการบัดกรีได้และมีข้อได้เปรียบด้านต้นทุน
• ปิดผนึกด้วยพลาสติก: แนะนำสำหรับสภาพแวดล้อมที่ไม่สะอาด เช่น พื้นที่อุตสาหกรรมและตู้กลางแจ้งที่อาจมีก๊าซหรือฝุ่นที่มีฤทธิ์กัดกร่อน โครงสร้างปิดผนึกด้วยพลาสติกสามารถแยกมลพิษภายนอกได้อย่างมีประสิทธิภาพมากขึ้นและรับประกันความต้านทานการสัมผัสต่ำในระยะยาว

โครงสร้างทั้งสองมีขนาดโครงร่างเท่ากัน: 30.3 มม. (L) × 15.4 มม. (W) × 23.1 มม. (H) พวกเขาใช้การติดตั้งพิน PCB มาตรฐาน แนะนำให้ควบคุมความคลาดเคลื่อนของโครงร่าง PCB ภายใน ± 0.1 มม. สำหรับค่าความคลาดเคลื่อนของมิติเค้าร่าง โปรดดูคำอธิบายประกอบโดยละเอียดในแผ่นข้อมูล

การใช้งานทั่วไป

FH20T ได้รับการออกแบบมาเพื่อพลังงานใหม่ อุตสาหกรรม PV และเสาชาร์จเป็นหลัก ในการใช้งานเหล่านี้ มันถูกใช้เป็นรีเลย์กำลังที่ติดตั้งบน PCB สำหรับการสลับโหลดและการควบคุมพลังงาน โดยต้องการความสามารถในการสลับ 43A ประสิทธิภาพของฉนวนสูง และพื้นที่ขนาดเล็ก

อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์และระบบ PV

FH20T สามารถใช้ในอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์และระบบ PV สำหรับการสลับโหลด การควบคุมพลังงานเสริม และการควบคุมเอาต์พุต เมื่อการออกแบบจำเป็นต้องเป็นไปตาม IEC62109-2:2011 จะสามารถเลือกเวอร์ชัน BG ที่มีช่องว่างหน้าสัมผัส 2.0 มม. ได้

กองชาร์จ

ในแท่นชาร์จ FH20T สามารถใช้สำหรับการสลับพลังงานภายใน การควบคุมเอาต์พุต และการควบคุมโหลดเสริม ความสามารถในการสลับ 43A และการติดตั้ง PCB ทำให้เหมาะสำหรับการออกแบบอุปกรณ์ชาร์จขนาดกะทัดรัด

อุปกรณ์พลังงานใหม่

สำหรับอุปกรณ์พลังงานใหม่อื่นๆ FH20T มอบโซลูชันการสลับสำหรับการควบคุมกำลังและการสลับโหลด หากใช้รีเลย์เพื่อการจ่ายกระแสไฟฟ้าอย่างต่อเนื่อง ควรประเมินการลดพิกัดตามอุณหภูมิแวดล้อม ฟอยล์ทองแดง PCB และอุณหภูมิที่เพิ่มขึ้นของขั้วต่อ

คำถามที่พบบ่อย

บทสรุป

รีเลย์พลังงานใหม่ FH20T ใช้ความสามารถในการสลับ 43A, ช่องว่างด้านความปลอดภัยเวอร์ชัน BG ≥2.0 มม., ตรงตามมาตรฐาน IEC62109-2:2011, ระบบฉนวน UL คลาส F และฟังก์ชันการยึดลดแรงดันไฟฟ้าของคอยล์เป็นความสามารถในการแข่งขันหลัก ไม่เพียงแต่เป็นไปตามข้อกำหนดการแยกความปลอดภัยที่เข้มงวดของอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์เท่านั้น แต่ยังปรับให้เข้ากับความต้องการกระแสไฟสูงและอายุการใช้งานที่ยาวนานในกองชาร์จรถยนต์ไฟฟ้าอีกด้วย การออกแบบ PCB ขนาดกะทัดรัดและการปรับตัวเข้ากับสภาพแวดล้อมที่ยืดหยุ่น ทำให้เป็นส่วนประกอบสวิตชิ่งที่เชื่อถือได้ในผลิตภัณฑ์พลังงานพลังงานใหม่

สำหรับรุ่นแรงดันไฟฟ้าคอยล์เพิ่มเติมหรือบริการปรับแต่ง โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า โปรดดูเอกสารข้อมูลอย่างเป็นทางการล่าสุด
