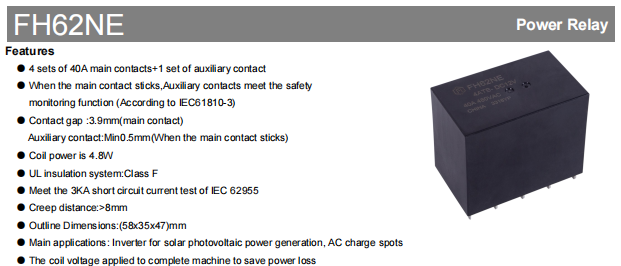

รีเลย์พลังงาน Eew FH62NE 40A พร้อมการตรวจสอบความปลอดภัย IEC 61810-3 – เหมาะสำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์และสถานีชาร์จ AC

เนื่องจากระบบไฟฟ้าโซลาร์เซลล์ สถานีชาร์จ EV และอุปกรณ์ควบคุมอุตสาหกรรมมีความต้องการความปลอดภัยทางไฟฟ้าและประสิทธิภาพการใช้พลังงานที่เพิ่มมากขึ้น รีเลย์ จะต้องไม่เพียงแต่ให้ประสิทธิภาพการสวิตชิ่งที่เชื่อถือได้เท่านั้น แต่ยังรวมถึงการตรวจสอบความปลอดภัย การทำงานที่ใช้พลังงานต่ำ และความเสถียรในระยะยาวอีกด้วย ซีรีส์ FH62NE รีเลย์พลังงานใหม่ จาก Fanhar Electronics ผสมผสานความสามารถในการรับน้ำหนักสูง การตรวจสอบความปลอดภัยอัจฉริยะ การดำเนินการประหยัดพลังงาน และการออกแบบที่มีอายุการใช้งานยาวนานไว้ในโซลูชันเดียว นำเสนอโซลูชันการสลับพลังงานที่เชื่อถือได้สูงสำหรับการใช้งานที่มีข้อกำหนดที่เข้มงวดในด้านประสิทธิภาพทางไฟฟ้า ความปลอดภัยของระบบ และการปรับตัวต่อสิ่งแวดล้อม

หน้าสัมผัสหลัก 40A จำนวน 4 ชุด หน้าสัมผัสเสริม 1 จุด – การพกพากระแสไฟสูงและการตรวจสอบความปลอดภัยในหนึ่งเดียว

ที่ FH62NE มีหน้าสัมผัสหลัก 40A 4 ชุดและหน้าสัมผัสเสริม 1 ชุด:

ผู้ติดต่อหลัก : 4 รูปแบบ A (4A/4AB) หน้าสัมผัสเปิดตามปกติ โดยใช้วัสดุ AgSnO₂ (ซิลเวอร์ทินออกไซด์) อัตราที่ 40A @ 480VAC (ตัวต้านทาน) ความสามารถในการสลับสูงสุด 19,200 VA ความต้านทานหน้าสัมผัสเริ่มต้น ≤10 mΩ

ติดต่อช่วย : 1 หน้าสัมผัสปิดแบบปกติของ Form B โดยใช้วัสดุ AgNi (นิกเกิลเงิน) พิกัดที่ 1A @ 277VAC / 30VDC

ฟังก์ชั่นความปลอดภัยหลัก : ในกรณีที่มีการเชื่อมหน้าสัมผัสหลักเนื่องจากเกิดข้อผิดพลาด หน้าสัมผัสเสริมยังคงสามารถเปิดได้อย่างน่าเชื่อถือโดยมีช่องว่างขั้นต่ำ ≥0.5 มม. โดยจะส่งสัญญาณความผิดปกติไปยังระบบควบคุมเพื่อตรวจสอบความปลอดภัยของวงจรหลักแบบเรียลไทม์ เป็นไปตามมาตรฐานความปลอดภัย IEC 61810-3 ช่องว่างหน้าสัมผัสหลักคือ 3.9 มม. ทำให้มั่นใจในความปลอดภัยในการแยกไฟฟ้าแรงสูง

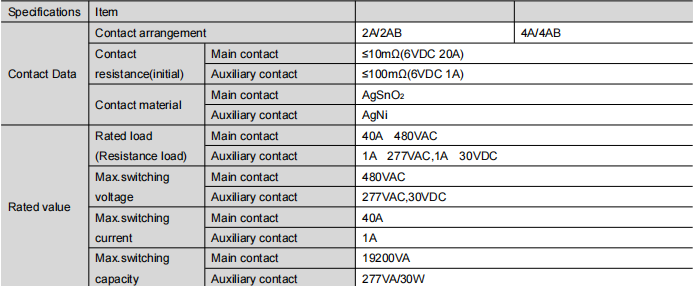

FH62 data

การออกแบบฉนวนสูงคลาส F ตรงตามข้อกำหนดด้านแรงดันไฟฟ้าสูงสำหรับการใช้งานพลังงานใหม่

อุปกรณ์พลังงานใหม่ทำงานภายใต้ไฟฟ้าแรงสูงเป็นระยะเวลานาน จึงต้องการประสิทธิภาพของฉนวนที่ดีเยี่ยม FH62NE ใช้ระบบฉนวน Class F (155°C) ที่มีระยะห่างตามผิวฉนวน >8 มม. ป้องกันการพังทลายและการรั่วไหลของแรงดันไฟฟ้าสูงได้อย่างมีประสิทธิภาพ

ความสามารถความเป็นฉนวน:

FH62NE

แรงดันไฟกระชาก: ที่ relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

การออกแบบที่ใช้พลังงานต่ำ

ที่ FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

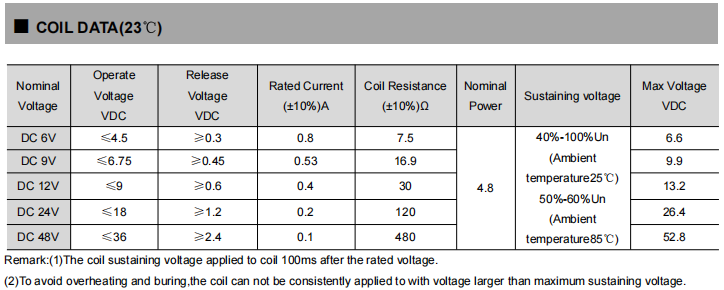

ข้อมูลจำเพาะของคอยล์ (ที่ 23°C):

FH62NE Coil

เวลาใช้งาน: ≤40 ms; เวลาเผยแพร่: ≤20 ms

ช่วงอุณหภูมิที่กว้างและความน่าเชื่อถือสูงสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

ที่ FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

คะแนนความอดทน:

อายุการใช้งานของเครื่องจักร: 1,000,000 การดำเนินงาน
อายุการใช้งานไฟฟ้า: 30,000 การทำงาน (ความต้านทาน 40A/480VAC, เปิด/ปิด = 1 วินาที/9 วินาที)

ความต้านทานการสั่นสะเทือนและแรงกระแทก:

การสั่นสะเทือนตามหน้าที่: 10 Hz – 55 Hz, แอมพลิจูด 1.5 มม
ฟังก์ชั่นกันกระแทก: 98 ม./วินาที (10 ก.)
แรงสั่นสะเทือนแบบทำลายล้าง: 980 ม./วินาที (100 ก.)

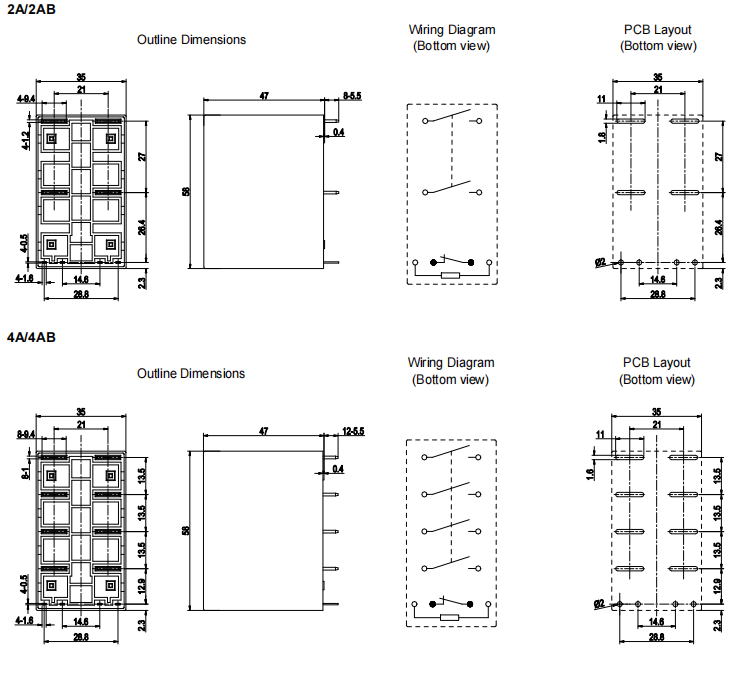

ขนาดกะทัดรัดเพื่อการบูรณาการระบบที่ง่ายดาย

ที่ FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

FH62 Compact Size for Easy System Integration

คำแนะนำในการติดตั้งและการบัดกรี:

การติดตั้ง: แนะนำให้ติดตั้ง PCB

อุณหภูมิการบัดกรี: 260°C ± 5°C

เวลาในการบัดกรี: 3 – 5 วินาที

ความเผื่อ ขนาดการติดตั้ง (เว้นแต่จะระบุไว้): ± 0.1 มม

สถานการณ์การใช้งานที่สำคัญ

ด้วยความสามารถในการจ่ายกระแสไฟฟ้าสูง การตรวจสอบความปลอดภัยที่เป็นอิสระ และการออกแบบที่ได้รับการพิสูจน์แล้ว FH62NE จึงถูกนำมาใช้กันอย่างแพร่หลายใน:

เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์ : สำหรับการสลับและแยกโหลดที่ด้านอินพุต DC หรือเอาต์พุต AC ทนต่อแรงดันไฟฟ้าสูง ความจุกระแสไฟสูง และภูมิคุ้มกันไฟกระชาก รับมือกับความผันผวนของแรงดันไฟฟ้าและการสลับภาวะชั่วครู่ทั่วไปในระบบ PV ได้อย่างมีประสิทธิภาพ

สถานีชาร์จ AC EV : เนื่องจากเป็นส่วนประกอบสวิตชิ่งหลักในวงจรควบคุมการชาร์จ หน้าสัมผัสหลักจึงส่งกระแสไฟชาร์จได้อย่างปลอดภัย ในขณะที่หน้าสัมผัสเสริมให้การป้องกันความปลอดภัยอีกชั้นหนึ่ง

ระบบที่มีความสำคัญต่อความปลอดภัยซึ่งต้องมีการตอบรับสถานะ : หน้าสัมผัสเสริมจะส่งข้อมูลการวินิจฉัยเกี่ยวกับสถานะหน้าสัมผัสหลัก ตอบสนองความต้องการของการใช้งานด้วยข้อกำหนดด้านความปลอดภัยที่เข้มงวด

คำถามที่พบบ่อย

คำถามที่ 1: โหลดพิกัดของหน้าสัมผัสหลัก FH62NE คือเท่าใด

ที่ main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.

Q2: ฟังก์ชั่นของผู้ติดต่อเสริมคืออะไร?

ที่ auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.

คำถามที่ 3: FH62NE มีการใช้พลังงานคอยล์เป็นเท่าใด

ที่ rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.

คำถามที่ 4: FH62NE มีอายุการใช้งานทางไฟฟ้าเป็นเท่าใด

ภายใต้โหลดความต้านทาน 40A/480VAC (เปิด/ปิด = 1 วินาที/9 วินาที) อายุการใช้งานทางไฟฟ้าคือ 30,000 ครั้ง

คำถามที่ 5: FH62NE มีการใช้พลังงานคอยล์เป็นเท่าใด

ที่ rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
