การเปลี่ยนแปลงด้านพลังงานทั่วโลกกำลังก้าวหน้าไปอย่างรวดเร็วอย่างที่ไม่เคยมีมาก่อน ตามที่สำนักงานพลังงานระหว่างประเทศ (IEA) ระบุว่า พลังงานทดแทน คาดว่าจะมีสัดส่วนเกือบ 40% ของการผลิตไฟฟ้าทั่วโลกภายในปี 2573 ในขณะที่จำนวนรถยนต์ไฟฟ้าบนท้องถนนคาดว่าจะเกิน 200 ล้านคัน แนวโน้มนี้ทำให้เกิดความต้องการที่สูงมากในด้านความยืดหยุ่น ความน่าเชื่อถือ และการโต้ตอบของโครงข่ายไฟฟ้า กริดอัจฉริยะได้กลายเป็นคำตอบ โดยผสมผสานการตรวจจับขั้นสูง การสื่อสาร การควบคุม และการประมวลผลแบบคลาวด์เข้ากับเครือข่ายพลังงานแบบเดิม ทำให้กริดมีความสามารถในการ “รับรู้ตนเอง ตัดสินใจด้วยตนเอง และฟื้นฟูตนเอง”
ภายในสถาปัตยกรรมอันกว้างใหญ่ของกริดอัจฉริยะ รีเลย์ แม้ว่าจะมีขนาดเล็ก แต่ก็ทำหน้าที่เป็นทั้ง "แนวป้องกันแรก" และ "ปลายทางการดำเนินการ" เพื่อการทำงานของระบบที่ปลอดภัย เสถียร และมีประสิทธิภาพ พวกเขารับผิดชอบหลายประการ ตั้งแต่การแยกข้อผิดพลาดและการสลับโหลด ไปจนถึงการปกป้องอุปกรณ์และการส่งพลังงาน บทความนี้เริ่มต้นจากหลักการพื้นฐาน โดยทบทวนสถานการณ์การใช้งานหลักของรีเลย์อย่างเป็นระบบ กริดอัจฉริยะ วิเคราะห์การปรับปรุงประสิทธิภาพกริดที่จับต้องได้ และมองไปข้างหน้าสู่เส้นทางวิวัฒนาการเทคโนโลยีในอนาคต สุดท้ายนี้ รายการคำถามที่พบบ่อย (FQA) มีไว้เพื่อใช้อ้างอิงอย่างรวดเร็ว
ข้อมูลเบื้องต้นเกี่ยวกับรีเลย์: จากแม่เหล็กไฟฟ้าไปจนถึงเทอร์มินัลอัจฉริยะ
หลักการทำงานและการจำแนกประเภท
รีเลย์เป็นสวิตช์ไฟฟ้าอัตโนมัติ หลักการทำงานพื้นฐานของมันคือ: เมื่อปริมาณอินพุต (เช่น แรงดัน กระแส อุณหภูมิ เวลา ฯลฯ) ถึงเกณฑ์ที่ตั้งไว้ แม่เหล็กไฟฟ้าหรือวงจรอิเล็กทรอนิกส์จะขับเคลื่อนหน้าสัมผัสให้ทำงาน เพื่อควบคุมการเปิด/ปิดวงจรกำลังสูง ตามเส้นทางทางเทคนิค รีเลย์สามารถจำแนกได้ดังนี้:
| ประเภท | ลักษณะ | การใช้งานทั่วไป |
|---|---|---|

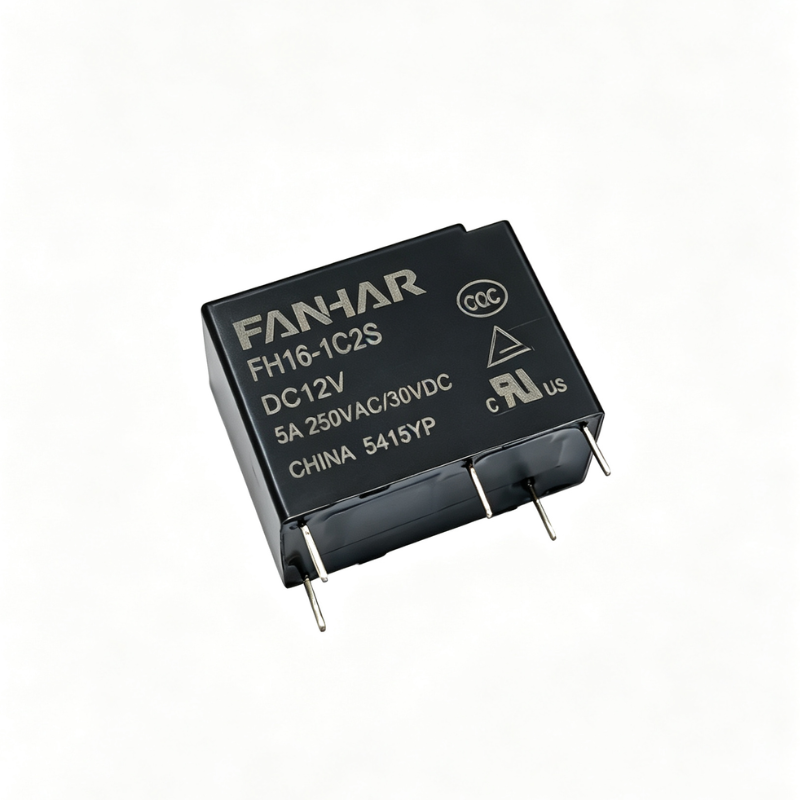

| รีเลย์แม่เหล็กไฟฟ้า | โครงสร้างที่เรียบง่าย ต้นทุนต่ำ แต่มีการสึกหรอจากการสัมผัสทางกล | สถานีย่อยแบบดั้งเดิมต่ำ การกระจายแรงดันไฟฟ้า |
| โซลิดสเตตรีเลย์ (SSR) | ไม่มีชิ้นส่วนที่เคลื่อนไหว การตอบสนองระดับไมโครวินาที อายุการใช้งานยาวนาน | สูง การสลับความถี่ การควบคุมความแม่นยำ อินเวอร์เตอร์พลังงานทดแทน |
| รีเลย์ความร้อน | ใช้เอฟเฟกต์ความร้อนของแถบ bimetallic ป้องกันการโอเวอร์โหลดที่เชื่อถือได้ | ป้องกันมอเตอร์โอเวอร์โหลด |
| รีเลย์ดิจิตอล / อัจฉริยะ | ไมโครโปรเซสเซอร์ในตัว ส่วนต่อประสานการสื่อสาร ตรรกะที่ตั้งโปรแกรมได้ | สถานีย่อยอัจฉริยะ การเชื่อมต่อกริดแหล่งพลังงานแบบกระจาย (DER) |
บทบาทดั้งเดิมในระบบไฟฟ้า
ฟังก์ชั่นการควบคุม : ใช้สัญญาณกระแสเล็กเพื่อขับเคลื่อนโหลดกระแสสูง ทำให้สามารถสตาร์ท/หยุดจากระยะไกลได้
ฟังก์ชั่นการป้องกัน : ตรวจจับกระแสไฟเกิน แรงดันไฟเกิน แรงดันไฟตก การลัดวงจร และความผิดปกติอื่นๆ เพื่อตัดการเชื่อมต่อวงจรที่ผิดพลาดอย่างรวดเร็ว
การส่งสัญญาณ : แปลงสถานะอุปกรณ์ (ปิด/เปิด สัญญาณเตือน) เป็นสัญญาณหน้าสัมผัสแห้งสำหรับระบบตรวจสอบ
การใช้งานหลักห้าประการของรีเลย์ในกริดอัจฉริยะ
สถานีย่อยอัจฉริยะและการควบคุมอุปกรณ์หลัก
กริดอัจฉริยะถูกสร้างขึ้นบนสถานีย่อยดิจิทัล โดยมีการใช้หม้อแปลงไฟฟ้าและอุปกรณ์หลักอัจฉริยะอย่างกว้างขวาง (เช่น เบรกเกอร์วงจรอัจฉริยะ สวิตช์ตัดการเชื่อมต่อ) รีเลย์ทำหน้าที่เป็นตัวกระตุ้นการควบคุม โดยรับ GOOSE (Generic Object Oriented Substation Event) คำสั่งจากการรวมหน่วยหรืออุปกรณ์ป้องกันและควบคุม การดำเนินการเปลี่ยนให้เสร็จสิ้นภายในมิลลิวินาที
กรณีตรงจุด : หลังจากการปรับปรุงสถานีย่อยอัจฉริยะ 220 kV ในประเทศจีน การเปลี่ยนรีเลย์แม่เหล็กไฟฟ้าแบบเดิมด้วยกลุ่มรีเลย์อัจฉริยะช่วยลดเวลาการทำงานโดยเฉลี่ยจาก 80 ms เป็น 15 ms ซึ่งช่วยเพิ่มความเร็วการกวาดล้างข้อผิดพลาดของระบบได้ประมาณ 80%
กริดฟอลต์ตัวเอง การรักษาและการกำหนดค่าใหม่อย่างรวดเร็ว

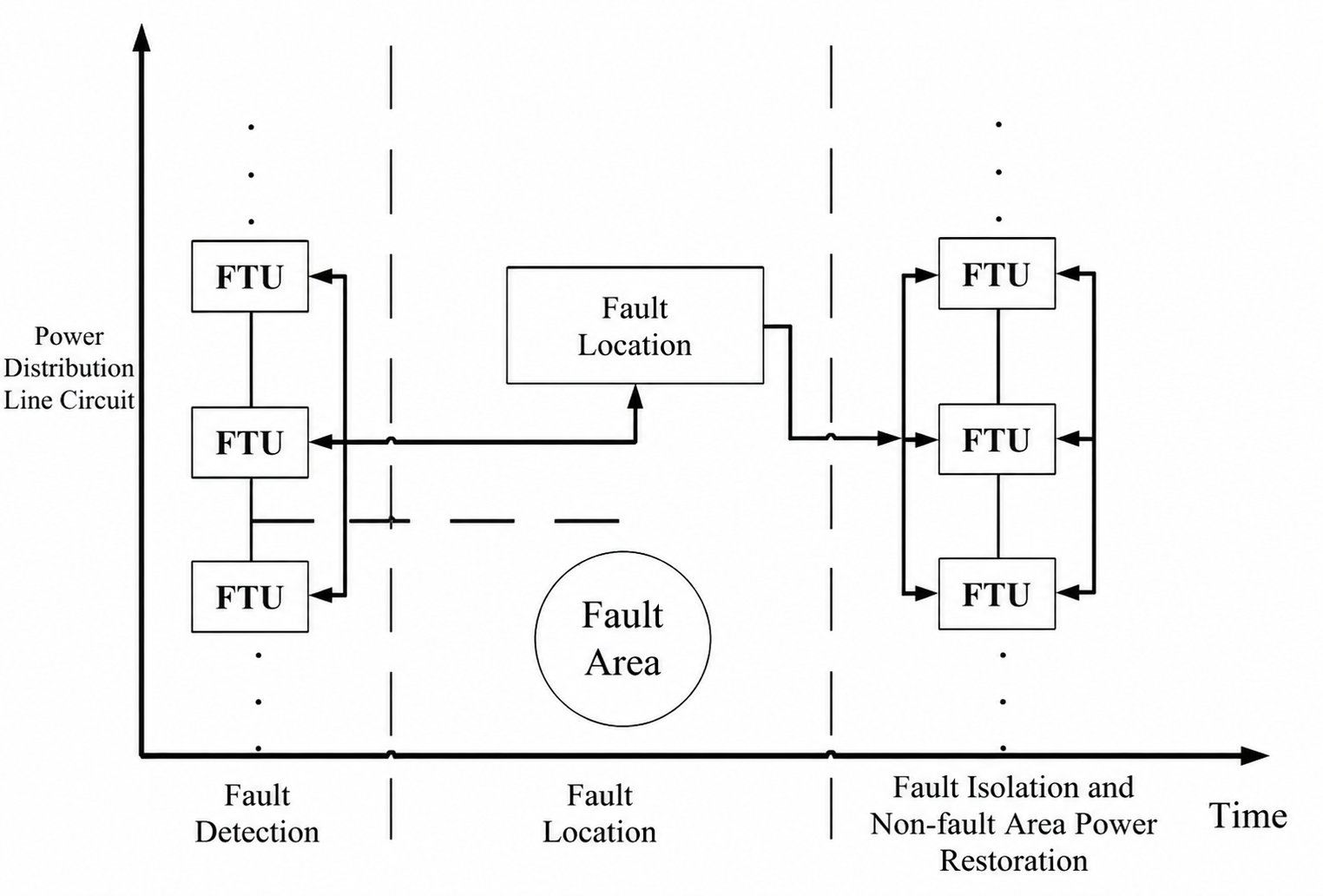

ความสามารถในการ "ซ่อมแซมตัวเอง" ของกริดอัจฉริยะอาศัยกระบวนการวงปิด: การตรวจจับข้อผิดพลาด → ตำแหน่ง → การแยกตัว → การฟื้นฟู รีเลย์มีบทบาทสองประการในกระบวนการนี้:
การแยกข้อผิดพลาด: เมื่อเกิดการลัดวงจรบนเส้น รีเลย์จะดำเนินการทันทีเพื่อแยกส่วนที่ผิดพลาดออกจากโครงข่ายหลัก
การกำหนดค่าใหม่อัตโนมัติ: ด้วยตรรกะฟีดเดอร์อัตโนมัติ (FA) รีเลย์จะประสานสวิตช์ที่อยู่ติดกันเพื่อถ่ายโอนส่วนที่ไม่มีข้อผิดพลาดไปยังแหล่งพลังงานสำรอง โดยบีบอัดเวลาการกู้คืนจากชั่วโมงเป็นนาทีหรือวินาที
การควบคุมโหลดที่แม่นยำและการตอบสนองความต้องการ
ในช่วงที่สมดุลระหว่างอุปสงค์และอุปทานพลังงานที่ตึงตัว กริดอัจฉริยะใช้กลไกการตอบสนองความต้องการ (DR) เพื่อควบคุมโหลดฝั่งลูกค้า รีเลย์ไม่ได้เป็นเพียง "ฮาร์ดสวิตช์" อีกต่อไป; ทำงานร่วมกับแพลตฟอร์มการรวมโหลด:
การตอบสนองราคาตามระยะเวลาการใช้งาน: ขึ้นอยู่กับสัญญาณราคา รีเลย์จะตัดการเชื่อมต่อหรือปรับค่าที่ไม่ใช่โดยอัตโนมัติ โหลดวิกฤติ (เช่น เครื่องปรับอากาศ ที่ชาร์จ EV)
การกำจัดโหลดฉุกเฉิน: เมื่อความถี่ลดลง รีเลย์จะตัดการเชื่อมต่อโหลดที่ขัดจังหวะตามลำดับตามลำดับ เพื่อป้องกันไม่ให้เกิดไฟดับขนาดใหญ่
ตามสถิติของกระทรวงพลังงานของสหรัฐอเมริกา อาคารพาณิชย์ที่ใช้รีเลย์อัจฉริยะเพื่อตอบสนองต่อความต้องการสามารถลดภาระสูงสุดในช่วงฤดูร้อนได้ 15%–25% โดยมีผลกระทบต่อความสะดวกสบายของผู้อยู่อาศัยน้อยที่สุด
การเชื่อมต่อกริดที่เป็นมิตรของแหล่งพลังงานแบบกระจาย (DER)
การบูรณาการอย่างกว้างขวางของแผงเซลล์แสงอาทิตย์ (PV) พลังงานลม การจัดเก็บพลังงาน และยานพาหนะไฟฟ้า เปลี่ยนเครือข่ายการกระจายจากระบบ "รัศมีทิศทางเดียว" เป็นระบบ "โต้ตอบสองทิศทาง" งานหลักของรีเลย์ที่จุดเชื่อมต่อโครงข่าย DER ได้แก่ :
การตรวจจับการต่อต้านการเกาะแบบแอคทีฟ : เมื่อแรงดันไฟฟ้าของกริดสูญเสีย รีเลย์จะตัดการเชื่อมต่อเครื่องกำเนิดไฟฟ้าแบบกระจายอย่างรวดเร็ว เพื่อป้องกันการทำงานแบบเกาะที่อาจเป็นอันตรายต่อเจ้าหน้าที่บำรุงรักษา
การควบคุมการปรับให้เรียบของพลังงาน : รีเลย์จะสลับอุปกรณ์กักเก็บพลังงานแบบไดนามิกหรือปรับเอาต์พุตอินเวอร์เตอร์เพื่อให้ความผันผวนของพลังงานราบรื่น ทั้งนี้ขึ้นอยู่กับสภาพอากาศ
การประสานงานหลายแหล่ง : ในไมโครกริด รีเลย์ทำหน้าที่เป็น "สวิตช์เกตเวย์" เพื่อส่งแหล่งพลังงานที่แตกต่างกันตามลำดับความสำคัญทางเศรษฐกิจหรือสิ่งแวดล้อม
การจัดการด้านสุขภาพตลอดอายุการใช้งานของอุปกรณ์

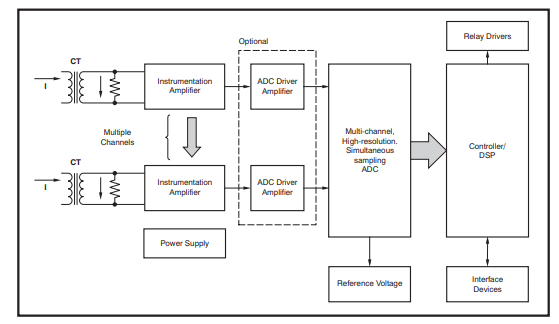

รีเลย์อัจฉริยะสมัยใหม่มีเซ็นเซอร์อุณหภูมิ แรงดัน และกระแสในตัว และรองรับโปรโตคอลการสื่อสาร IEC 61850 พวกเขาสามารถอัปโหลดข้อมูลสถานะ เช่น จำนวนการปฏิบัติงาน การสึกหรอของการสัมผัส และเวลาปฏิบัติงาน แพลตฟอร์มการบำรุงรักษา เมื่อรวมกับโมเดลการเรียนรู้ของเครื่อง คาดการณ์อายุการใช้งานที่เหลืออยู่ของรีเลย์ ช่วยให้สามารถบำรุงรักษาตามเงื่อนไขมากกว่าการบำรุงรักษาตามกำหนดเวลา ซึ่งช่วยลดค่าใช้จ่าย O&M ได้ประมาณ 30%–40%
การเพิ่มมูลค่าสามมิติของรีเลย์ในกริดอัจฉริยะ
| มิติข้อมูล | การมีส่วนร่วม | หลักฐานเชิงปริมาณ |
|---|---|---|
| ประสิทธิภาพการใช้พลังงาน | ลดการสูญเสียในสายและการสูญเสียไม่มีโหลดของหม้อแปลง ขจัดจุดสูงสุดและเติมหุบเขาผ่านการจัดการด้านอุปสงค์ | การศึกษาแสดงให้เห็นว่าการประสานงานการจัดส่งผ่านรีเลย์อัจฉริยะสามารถลดการสูญเสียสายเครือข่ายการกระจายโดยรวมได้ 6%–8% |
| ความน่าเชื่อถือของอุปทาน | การล้างข้อผิดพลาดระดับมิลลิวินาทีช่วยป้องกันความเหนื่อยหน่ายของอุปกรณ์และการแพร่กระจายของไฟ รองรับคำสั่งการเดินทางที่เข้ารหัสด้วยฮาร์ดแวร์เพื่อต่อต้านการโจมตีทางไซเบอร์ | สอดคล้องกับการป้องกันซีรีส์ GB/T 14598 และ IEEE C37.90 มาตรฐานการรบกวน |
| ความปลอดภัยและความยืดหยุ่น | การล้างข้อผิดพลาดระดับมิลลิวินาทีช่วยป้องกันความเหนื่อยหน่ายของอุปกรณ์และการแพร่กระจายของไฟ รองรับคำสั่งการเดินทางที่เข้ารหัสด้วยฮาร์ดแวร์เพื่อต่อต้านการโจมตีทางไซเบอร์ | สอดคล้องกับการป้องกันซีรีส์ GB/T 14598 และ IEEE C37.90 มาตรฐานการรบกวน |
แนวโน้มการพัฒนาในอนาคต: จากตัวกระตุ้นไปจนถึง "โหนดการตัดสินใจแบบ Edge"
บูรณาการความฉลาดและ AI
รีเลย์รุ่นต่อไปจะรวมชิป Edge AI เข้าด้วยกัน ซึ่งช่วยให้สามารถจดจำคุณลักษณะรูปคลื่นเฉพาะที่เพื่อแยกแยะระหว่าง "ข้อบกพร่องชั่วคราวที่เกิดจากฟ้าผ่า" และ "การลัดวงจรถาวร" และเลือกกลยุทธ์การปิดใหม่โดยอัตโนมัติ เพื่อหลีกเลี่ยงผลกระทบรองต่อระบบจากการปิดบังอีกครั้ง คาดว่ารีเลย์อัจฉริยะที่เรียนรู้ด้วยตนเองจะเข้าสู่โครงการนำร่องประมาณปี 2571
ซอฟต์แวร์ที่กำหนดและการจำลองเสมือน
ด้วยการเพิ่มขึ้นของแนวคิดระบบไฟฟ้าที่กำหนดโดยซอฟต์แวร์ ตรรกะการป้องกันรีเลย์จะไม่ถูกฮาร์ดโค้ดเป็นพารามิเตอร์ฮาร์ดแวร์คงที่อีกต่อไป แต่จะถูกโหลดตามความต้องการผ่านแอปบนคลาวด์ ตัวอย่างเช่น ฮาร์ดแวร์ตัวเดียวกันสามารถเรียกใช้กลยุทธ์ “PV anti-reverse-power” ในระหว่างวัน และเปลี่ยนไปใช้กลยุทธ์ “การจัดการค่าธรรมเนียมการเก็บ/คายประจุพลังงาน” ในเวลากลางคืน เพื่อให้ได้ “อุปกรณ์เดียว การใช้งานหลายอย่าง”
การทำงานความถี่สูงและกว้าง แบนด์แกป เซมิคอนดักเตอร์
การสุกของอุปกรณ์ซิลิคอนคาร์ไบด์ (SiC) และแกลเลียมไนไตรด์ (GaN) กำลังผลักดันให้แข็ง รีเลย์สถานะไปสู่การสลับความถี่สูงระดับ MHz ซึ่งจะช่วยลดปริมาณรีเลย์ที่ใช้ในหม้อแปลงอิเล็กทรอนิกส์กำลัง (PET) และเครือข่ายจำหน่ายไฟฟ้ากระแสตรงแรงดันปานกลาง (MVDC) ได้มากกว่า 50% ขณะเดียวกันก็ลดการสูญเสียเหลือเพียงตัวเดียว ที่สามของโซลูชั่นทั่วไป
การทำงานและการบำรุงรักษา Digital Twin-Driven
ในอนาคต รีเลย์ทุกตัวจะมี "กระจกเสมือน" ในแพลตฟอร์มคู่แบบดิจิทัล ซึ่งสะท้อนสถานะทางไฟฟ้า ความร้อน และกลไกแบบเรียลไทม์ ด้วยการจำลอง ทำให้สามารถคาดการณ์โหมดความล้มเหลวที่อาจเกิดขึ้นล่วงหน้าได้หลายสัปดาห์ ซึ่งช่วยให้สามารถเปลี่ยนทดแทนในช่วงเวลาที่เหมาะสมที่สุด บรรลุ “การหยุดทำงานโดยไม่ได้วางแผนเป็นศูนย์อย่างแท้จริง”
บทสรุป
เนื่องจากเป็นส่วนประกอบ "เล็กๆ แต่สำคัญ" ของกริดอัจฉริยะ รีเลย์ได้พัฒนาจากสวิตช์ระบบเครื่องกลไฟฟ้าแบบธรรมดาไปเป็นเทอร์มินัลอัจฉริยะแบบมัลติฟังก์ชั่นที่ผสานรวมการตรวจจับ การสื่อสาร การควบคุม และการคำนวณ มีบทบาทที่ไม่สามารถทดแทนได้ในการปรับปรุงประสิทธิภาพการใช้พลังงาน เพิ่มความน่าเชื่อถือในการจัดหา และรับประกันความปลอดภัยของระบบ เมื่อเผชิญกับกริดในอนาคตที่มีการรุกของพลังงานหมุนเวียนสูง เนื้อหาอิเล็กทรอนิกส์กำลังสูง และการเปลี่ยนแปลงทางดิจิทัลในระดับสูง รีเลย์จะยังคงพัฒนาไปสู่ความชาญฉลาด เร็วขึ้น ยืดหยุ่นมากขึ้น และเชื่อถือได้มากขึ้น นวัตกรรมทางเทคโนโลยีควบคู่ไปกับความพยายามในการมาตรฐานจะร่วมกันขับเคลื่อนอุตสาหกรรมการถ่ายทอดเพื่อให้การสนับสนุนพื้นฐานที่แข็งแกร่งสำหรับเป้าหมายการลดคาร์บอนทั่วโลก
คำถามที่พบบ่อย
คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างรีเลย์ในกริดอัจฉริยะและรีเลย์ในกริดแบบดั้งเดิม?
รีเลย์แบบดั้งเดิมส่วนใหญ่เป็นประเภทแม่เหล็กไฟฟ้าหรือความร้อน โดยมีฟังก์ชันเดียว การตั้งค่าคงที่ และไม่มีความสามารถในการสื่อสาร ในทางกลับกัน รีเลย์กริดอัจฉริยะใช้ไมโครโปรเซสเซอร์และอินเทอร์เฟซการสื่อสารแบบดิจิทัล ซึ่งรองรับการตั้งค่าระยะไกล การวินิจฉัยตนเอง การบันทึกข้อผิดพลาด และการโต้ตอบที่ประสานกัน ซึ่งเป็นอุปกรณ์ที่ผสานรวมทางกายภาพและทางไซเบอร์
คำถามที่ 2: โซลิดสเตตรีเลย์มีความน่าเชื่อถือมากกว่ารีเลย์แม่เหล็กไฟฟ้าอย่างแท้จริงหรือไม่
โซลิดสเตตรีเลย์ไม่มีหน้าสัมผัสทางกลไก ดังนั้นจึงไม่มีการสึกหรอของอาร์คหรือหน้าสัมผัส และมีอายุการใช้งานยาวนานขึ้นอย่างมากในสถานการณ์การทำงานบ่อยครั้ง อย่างไรก็ตาม มีความทนทานต่อการโอเวอร์โหลดน้อยกว่า และแสดงแรงดันไฟฟ้าตกและกระแสรั่วไหลในสถานะ ตัวเลือกควรขึ้นอยู่กับเงื่อนไขการใช้งานเฉพาะ (AC/DC, ระดับแรงดันไฟฟ้า, ความถี่สวิตชิ่ง ฯลฯ)
คำถามที่ 3: รีเลย์ป้องกันการโจมตีทางไซเบอร์ได้อย่างไร
รีเลย์อัจฉริยะสมัยใหม่รองรับการเข้ารหัสข้อความและการตรวจสอบลายเซ็นดิจิทัลตามอัลกอริธึมการเข้ารหัสระดับประเทศ ขณะเดียวกันก็ใช้ชิปความปลอดภัยของฮาร์ดแวร์เพื่อจัดเก็บคีย์ คำสั่ง Trip ใช้คำสั่ง “double กลไกการยืนยัน” (เช่น GOOSE SV cross การตรวจสอบ) เพื่อป้องกันคำแนะนำการควบคุมปลอมอย่างมีประสิทธิภาพ
คำถามที่ 4: รีเลย์ต้องเป็นไปตามข้อกำหนดพิเศษใดบ้างสำหรับการเชื่อมต่อโครงข่าย PV แบบกระจาย
ต้องปฏิบัติตาม GB/T 37408 ข้อกำหนดทางเทคนิคปี 2019 สำหรับอินเวอร์เตอร์ที่เชื่อมต่อกับกริดด้วยไฟฟ้าโซลาร์เซลล์ รวมถึงการป้องกันการจ่ายกระแสไฟฟ้าขัดข้อง (การตรวจจับแบบพาสซีฟ/แอกทีฟ) การป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่า การป้องกันความถี่สูง/ต่ำเกินไป และความล่าช้าในการเชื่อมต่อใหม่ รวมถึงการขับขี่ด้วยแรงดันไฟฟ้าต่ำ ผ่านความสามารถ (LVRT)
คำถามที่ 5: ในอนาคตรีเลย์จะถูกแทนที่ด้วยสวิตช์อิเล็กทรอนิกส์กำลังทั้งหมดหรือไม่
ไม่ สวิตช์อิเล็กทรอนิกส์กำลัง (เช่น IGBT, MOSFET) เหมาะสำหรับสถานการณ์ความถี่สูงที่มีการควบคุมอย่างรวดเร็ว แต่รีเลย์ โดยเฉพาะรีเลย์แบบไฮบริด ยังคงมีข้อได้เปรียบที่ไม่เหมือนใครในด้านการแยกไฟฟ้าแรงสูง การตัดการเชื่อมต่อที่ปลอดภัย และการสลับกระแสไฟสูงที่มีต้นทุนต่ำ แนวโน้มในอนาคตคือการผสมผสานทั้งสองอย่างเข้าด้วยกัน โดยสร้างรูปแบบไฮบริดของ "การแยกการสำรองข้อมูลรีเลย์ควบคุมอิเล็กทรอนิกส์กำลัง"
