FH66NE ซีรีส์ รีเลย์พลังงานใหม่กระแสสูง | รีเลย์ 100A และ 160A สำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์และการควบคุมทางอุตสาหกรรม

เนื่องจากระบบพลังงานหมุนเวียนและระบบอัตโนมัติทางอุตสาหกรรมยังคงพัฒนาไปสู่ความหนาแน่นของพลังงานที่สูงขึ้นและมีประสิทธิภาพมากขึ้น รีเลย์พลังงานใหม่จึงได้รับการคาดหวังไม่เพียงแต่ให้ประสิทธิภาพการสวิตชิ่งที่เชื่อถือได้เท่านั้น แต่ยังให้ความสามารถในการจ่ายกระแสไฟที่ยอดเยี่ยม ฉนวนไฟฟ้าที่สูง และความเสถียรในการปฏิบัติงานในระยะยาว

Fanhar ได้รับการพัฒนาเพื่อตอบสนองความต้องการเหล่านี้ FH66NE ซีรีส์ รีเลย์พลังงานใหม่กระแสสูง ได้รับการออกแบบมาโดยเฉพาะสำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์ วงจรชาร์จล่วงหน้าของอินเวอร์เตอร์ และอุปกรณ์ควบคุมทางอุตสาหกรรม ซีรีส์ปัจจุบันมีสองรุ่น— FH66NE100 และ FH66NE160 — นำเสนอพิกัดกระแสไฟฟ้าต่อเนื่องที่ 100A และ 160A ตามลำดับ

ทั้งสองรุ่นสร้างขึ้นบนแพลตฟอร์มเดียวกัน โดยมีขนาดโดยรวมเหมือนกัน รูปแบบการติดตั้ง ตัวเลือกคอยล์ และประสิทธิภาพของฉนวน การออกแบบแพลตฟอร์มแบบครบวงจรนี้ช่วยให้ผู้ผลิตอุปกรณ์สามารถเลือกระดับกระแสไฟที่เหมาะสมได้โดยไม่ต้องออกแบบโครงสร้างการติดตั้งใหม่ ทำให้การพัฒนาผลิตภัณฑ์ง่ายขึ้น ในขณะเดียวกันก็ปรับปรุงความเข้ากันได้ของแพลตฟอร์มสำหรับการอัพเกรดในอนาคต

ซีรีส์ FH66NE ถูกนำมาใช้อย่างประสบความสำเร็จในการผลิตปริมาณมากในโครงการพลังงานหมุนเวียนและการควบคุมอุตสาหกรรมหลายโครงการ ซึ่งแสดงให้เห็นถึงความน่าเชื่อถือในการใช้งานสวิตช์ไฟที่มีความต้องการสูง

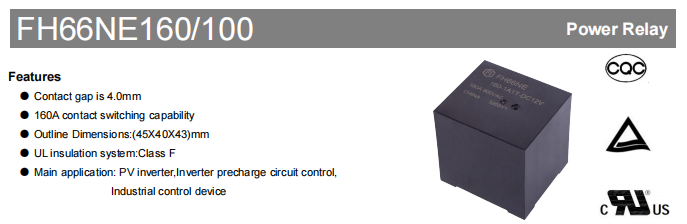

FH66NE 100/160

การออกแบบฉนวนสูงเพื่อความปลอดภัยทางไฟฟ้าที่ดีขึ้น

ฉนวนไฟฟ้าเป็นข้อกำหนดที่สำคัญสำหรับอุปกรณ์พลังงานทดแทนที่ทำงานภายใต้สภาวะไฟฟ้าแรงสูง เพื่อให้มั่นใจถึงการแยกส่วนที่เชื่อถือได้และความปลอดภัยในการปฏิบัติงาน ซีรีส์ FH66NE ได้รวมการออกแบบฉนวนสูงไว้ซึ่งเหมาะสำหรับการใช้งานควบคุมกำลังที่มีความต้องการสูง

รีเลย์มีคุณสมบัติ ช่องว่างหน้าสัมผัส 4.0 มม , ความเป็นฉนวนของ 2500 VAC ระหว่างหน้าสัมผัสที่เปิดอยู่ และ 5000 VAC ระหว่างคอยล์และหน้าสัมผัส . นอกจากนี้ รีเลย์ยังให้ความต้านทานของฉนวนเริ่มต้นของ 1,000 MΩ ที่ 500 VDC และ adopts คลาส F ฉนวนช่วยปรับปรุงการแยกไฟฟ้าและความน่าเชื่อถือของระบบระหว่างการทำงานระยะยาว

คุณลักษณะทางไฟฟ้าเหล่านี้ช่วยให้ซีรีส์ FH66NE สามารถตอบสนองข้อกำหนดด้านฉนวนของอินเวอร์เตอร์พลังงานแสงอาทิตย์ วงจรชาร์จล่วงหน้าของอินเวอร์เตอร์ และระบบควบคุมอุตสาหกรรม ให้การป้องกันที่เชื่อถือได้สำหรับการใช้งานสวิตช์ไฟแรงสูง

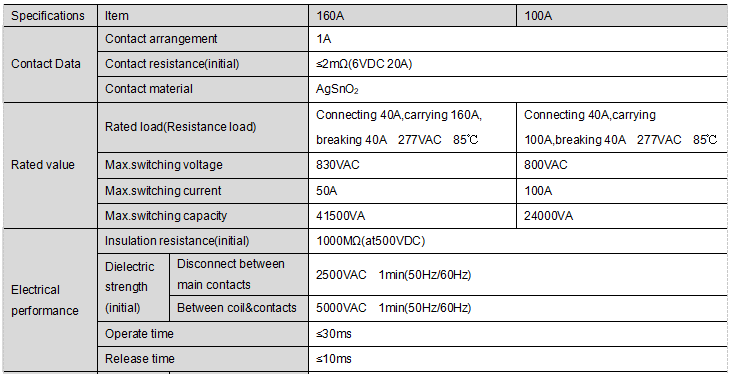

FH66NE 100/160 performance data

ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

นอกเหนือจากประสิทธิภาพทางไฟฟ้าแล้ว ซีรีส์ FH66NE ยังได้รับการออกแบบเพื่อให้ความน่าเชื่อถือในระยะยาวภายใต้สภาวะการทำงานที่มีความต้องการสูง รีเลย์นี้เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพที่มั่นคง แม้ในสภาพแวดล้อมที่มีการเปลี่ยนแปลงของอุณหภูมิ การสั่นสะเทือน และความเครียดทางกล

ซีรีส์ FH66NE ทำงานในช่วงอุณหภูมิแวดล้อมที่กว้างถึง -40°ซ ถึง 85°ซ ทำให้เหมาะสมกับระบบพลังงานทดแทนและอุปกรณ์อุตสาหกรรมที่ใช้งานในสภาพอากาศที่หลากหลาย อีกทั้งยังมี อายุการใช้งานของเครื่องจักรสูงถึง 1,000,000 ครั้ง และ an อายุการใช้งานไฟฟ้า 30,000 ครั้ง ภายใต้เงื่อนไขการทดสอบที่ระบุ (เปิด 40A / ปิด 40A, โหลดความต้านทาน 277VAC) ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ตลอดอายุการใช้งานของผลิตภัณฑ์

เพื่อเพิ่มความทนทาน รีเลย์ได้รับการออกแบบให้ทนทานต่อการสั่นสะเทือนและการกระแทกทางกลซึ่งมักพบในการใช้งานทางอุตสาหกรรม คุณลักษณะเหล่านี้ทำให้ซีรีส์ FH66NE เป็นตัวเลือกที่เชื่อถือได้สำหรับอุปกรณ์ที่ต้องการการสลับพลังงานที่เสถียรและต่อเนื่องตลอดระยะเวลาการทำงานที่ยาวนาน

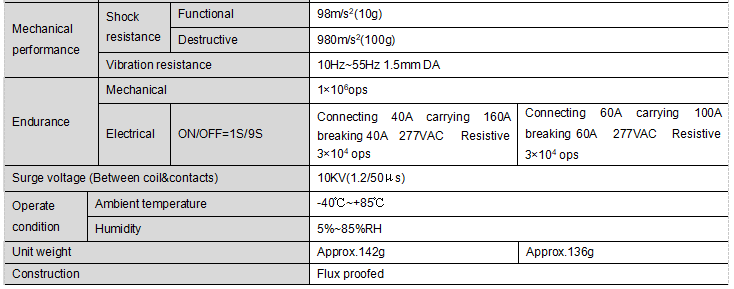

FH66NE 100/160 Mechanical Life & Environmental Performance

ตัวเลือกแรงดันไฟฟ้าคอยล์หลายตัวสำหรับการออกแบบระบบที่ยืดหยุ่น

ระบบควบคุมที่แตกต่างกันจำเป็นต้องมีการกำหนดค่าแรงดันไฟฟ้าคอยล์ที่แตกต่างกัน เพื่อให้การรวมระบบง่ายขึ้น ซีรีส์ FH66NE มีให้เลือกใช้กับแรงดันไฟฟ้าคอยล์ DC หลายตัวเลือก รวมถึง 6VDC, 9VDC, 12VDC, 24VDC และ 48VDC

ตัวเลือกคอยล์แต่ละตัวได้รับการออกแบบให้มีอัตราการกินไฟอยู่ที่ 3.2W ช่วยให้วิศวกรสามารถเลือกแรงดันไฟฟ้าควบคุมที่เหมาะสมที่สุดโดยไม่ต้องเปลี่ยนแพลตฟอร์มรีเลย์ การออกแบบคอยล์ที่ได้มาตรฐานไม่เพียงแต่ปรับปรุงความเข้ากันได้กับวงจรควบคุมต่างๆ แต่ยังทำให้การพัฒนาผลิตภัณฑ์สำหรับผู้ผลิตที่ใช้แพลตฟอร์มแรงดันไฟฟ้าหลายระบบทำได้ง่ายขึ้นอีกด้วย

ด้วยโครงสร้างรีเลย์ทั่วไปสำหรับตัวเลือกคอยล์ทั้งหมด ซีรีส์ FH66NE ช่วยลดความซับซ้อนในการออกแบบในขณะเดียวกันก็รองรับการกำหนดค่าระบบที่ยืดหยุ่น

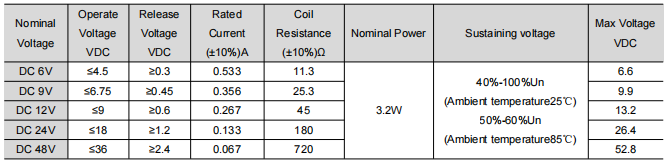

FH66NE 100/160 Coil Specification

การออกแบบแพลตฟอร์มขนาดกะทัดรัดเพื่อการอัปเกรดผลิตภัณฑ์ได้ง่ายขึ้น

FH66NE100 และ FH66NE160 มีการออกแบบแพลตฟอร์มที่เหมือนกัน ทำให้ผู้ผลิตสามารถพัฒนาตระกูลผลิตภัณฑ์ที่มีพิกัดกระแสต่างกันได้ง่ายขึ้น

ทั้งสองรุ่นมีขนาดภายนอกที่เหมือนกันคือ 45 × 40 × 43 มม. พร้อมด้วยการกำหนดค่าการติดตั้ง โครงร่างขั้วต่อ ประสิทธิภาพของฉนวน และข้อมูลจำเพาะของคอยล์ที่เหมือนกัน ความแตกต่างหลักระหว่างทั้งสองรุ่นคือความสามารถในการจ่ายกระแสไฟฟ้าอย่างต่อเนื่อง

แพลตฟอร์มทั่วไปนี้ช่วยให้ผู้ผลิตอุปกรณ์สามารถอัพเกรดจาก 100A เป็น 160A โดยไม่ต้องออกแบบเค้าโครง PCB หรือการติดตั้งกลไกใหม่ เป็นผลให้วงจรการพัฒนาสั้นลง ต้นทุนด้านวิศวกรรมลดลง และปรับปรุงมาตรฐานผลิตภัณฑ์

สำหรับผู้ผลิตที่กำลังมองหาโซลูชันที่ปรับขนาดได้ในระดับกำลังหลายระดับ ซีรีส์ FH66NE มอบแพลตฟอร์มที่มีประสิทธิภาพและใช้งานได้จริง

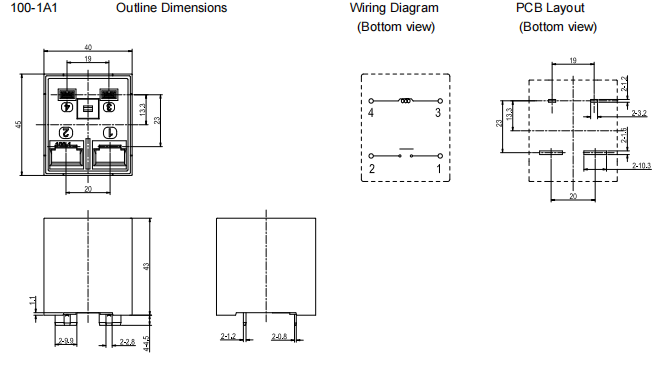

fh66ne-100 Outline Dimension

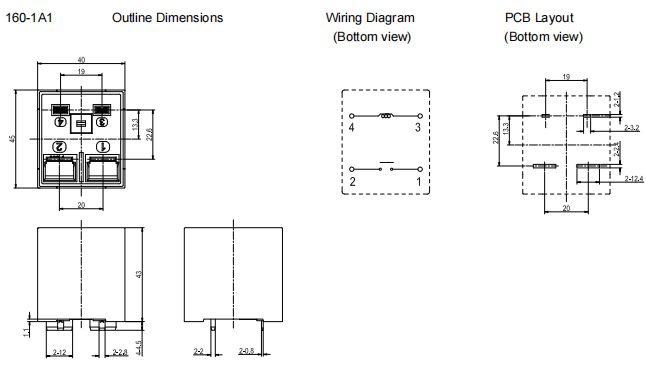

fh66ne-160 Outline Dimension

การใช้งานทั่วไป

ออกแบบมาเพื่อการใช้งานสวิตช์ไฟกระแสสูง ซีรีส์ FH66NE ใช้กันอย่างแพร่หลายในพลังงานทดแทนและระบบควบคุมอุตสาหกรรมที่ต้องการประสิทธิภาพสวิตช์ที่เชื่อถือได้และความสามารถในการจ่ายกระแสไฟสูง

การใช้งานทั่วไป ได้แก่:

ภายในระบบเหล่านี้ รีเลย์มักใช้สำหรับการสลับกำลังหลัก การควบคุมวงจรการชาร์จล่วงหน้า และฟังก์ชันการสลับกระแสสูงอื่นๆ ซึ่งช่วยปรับปรุงความน่าเชื่อถือของระบบและความปลอดภัยในการปฏิบัติงาน

ด้วยประสิทธิภาพของฉนวนที่สูง การออกแบบแพลตฟอร์มที่กะทัดรัด และช่วงอุณหภูมิการทำงานที่กว้าง ซีรีส์ FH66NE จึงเหมาะอย่างยิ่งสำหรับการใช้งานควบคุมพลังงานที่มีความต้องการสูงในอุปกรณ์พลังงานและอุตสาหกรรมสมัยใหม่

วิธีเลือก FH66NE100 หรือ FH66NE160

เนื่องจาก FH66NE100 และ FH66NE160 ได้รับการพัฒนาบนแพลตฟอร์มเดียวกัน การเลือกรุ่นที่เหมาะสมจึงขึ้นอยู่กับกระแสไฟไหลต่อเนื่องที่จำเป็นของแอปพลิเคชันเป็นหลัก

แนะนำให้ใช้ FH66NE100 สำหรับระบบที่ต้องการกระแสไฟไหลต่อเนื่องสูงถึง 100A ทำให้เหมาะสำหรับอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์มาตรฐานและอุปกรณ์ควบคุมทางอุตสาหกรรม

สำหรับการใช้งานที่ต้องการความจุกระแสไฟฟ้าที่สูงขึ้น เช่น เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์กำลังสูงและระบบกักเก็บพลังงาน FH66NE160 ให้กระแสไฟสำรองต่อเนื่องเพิ่มขึ้นที่ 160A ในขณะที่ยังคงขนาดการติดตั้งและอินเทอร์เฟซทางไฟฟ้าไว้เหมือนเดิม

เนื่องจากทั้งสองรุ่นใช้แพลตฟอร์มกลไกเดียวกัน ผู้ผลิตจึงสามารถอัพเกรดประสิทธิภาพของผลิตภัณฑ์ได้อย่างง่ายดายโดยไม่ต้องออกแบบโครงสร้างอุปกรณ์ใหม่ ความสอดคล้องของแพลตฟอร์มนี้ช่วยลดความยุ่งยากในการพัฒนาผลิตภัณฑ์ ลดระยะเวลาการออกแบบ และรองรับการขยายผลิตภัณฑ์ในอนาคต

คำถามที่พบบ่อย

คำถามที่ 1: รีเลย์พลังงานใหม่กระแสสูงซีรีส์ FH66NE คืออะไร

ซีรีส์ FH66NE เป็นรีเลย์พลังงานใหม่แม่เหล็กไฟฟ้ากระแสสูงที่พัฒนาโดย Fanhar Electronics สำหรับการใช้งานพลังงานหมุนเวียนและการควบคุมทางอุตสาหกรรม ปัจจุบันซีรีส์นี้ประกอบด้วย FH66NE100 และ FH66NE160 ซึ่งมีตัวเลือกกระแสไฟฟ้าต่อเนื่อง 100A และ 160A ในขณะที่ยังคงการออกแบบแพลตฟอร์มไว้เหมือนเดิม ได้รับการออกแบบมาโดยเฉพาะสำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์ วงจรชาร์จล่วงหน้าของอินเวอร์เตอร์ และอุปกรณ์ควบคุมทางอุตสาหกรรม

คำถามที่ 2: FH66NE Series ใช้การกำหนดค่าหน้าสัมผัสแบบใด

ซีรีส์ FH66NE มีการกำหนดค่าหน้าสัมผัส 1 Form A (SPST-NO) พร้อมวัสดุหน้าสัมผัส AgSnO₂ รีเลย์มีความสามารถในการสวิตช์พิกัด 40A ทำให้เหมาะสำหรับการใช้งานควบคุมกำลังที่ต้องการประสิทธิภาพการสวิตช์ที่เชื่อถือได้

Q3: อายุการใช้งานทางกลและทางไฟฟ้าคืออะไร?

ภายใต้เงื่อนไขการทดสอบที่ระบุ ซีรีส์ FH66NE ให้:

อายุการใช้งานของเครื่องจักร: สูงสุด 1,000,000 การดำเนินงาน
อายุการใช้งานทางไฟฟ้า: ใช้งานได้สูงสุด 30,000 ครั้ง (เปิด 40A / ปิด 40A โหลดตัวต้านทาน 277VAC)

อัตราเหล่านี้แสดงให้เห็นถึงความสามารถของรีเลย์ในการมอบประสิทธิภาพที่เชื่อถือได้ในระยะยาวในการใช้งานควบคุมพลังงานที่มีความต้องการสูง

คำถามที่ 4: FH66NE100 และ FH66NE160 สามารถทดแทนโดยตรงได้หรือไม่

เนื่องจากทั้งสองรุ่นใช้แพลตฟอร์มกลไก ขนาดการติดตั้ง โครงร่างขั้วต่อ และข้อกำหนดเฉพาะของคอยล์เหมือนกัน การเลือกจึงควรพิจารณาจากกระแสไฟฟ้าไหลต่อเนื่องที่ต้องการเป็นหลัก

สำหรับการใช้งานที่ต้องการความจุกระแสไฟสูงกว่า FH66NE160 เป็นตัวเลือกที่แนะนำ สำหรับระบบที่ออกแบบให้มีพิกัดกระแสไฟ 100A FH66NE100 จะให้โซลูชันที่เหมาะสม

คำถามที่ 5: ซีรีส์ FH66NE มีใบรับรองอะไรบ้าง

ตามข้อกำหนดของผลิตภัณฑ์ ซีรีส์ FH66NE ได้รับการรับรอง UL/cUL, TÜV และ CQC

การรับรองเหล่านี้แสดงให้เห็นว่ารีเลย์มีคุณสมบัติตรงตามข้อกำหนดด้านความปลอดภัยที่เป็นที่ยอมรับ และเหมาะสำหรับการควบคุมพลังงานทางอุตสาหกรรมและการใช้พลังงานหมุนเวียนที่ต้องได้รับอนุมัติในระดับสากล
