บ้าน / ข่าว / ข่าวอุตสาหกรรม / FH67NE 200A/270A รีเลย์แรงใหม่ | สวิตช์ 1000VAC กระแสไฟสูงสำหรับอุปกรณ์ไฟฟ้าโซลาร์เซลล์ ที่เก็บแบตเตอรี่ และอุปกรณ์อุตสาหกรรม

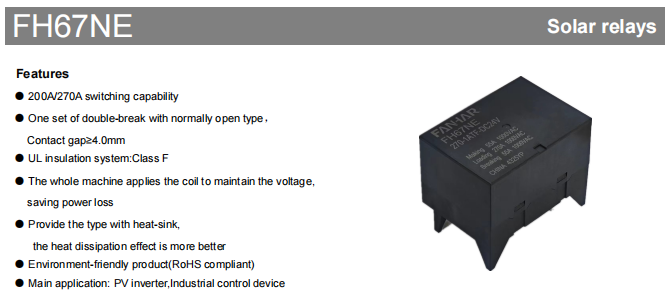

ภาพรวมผลิตภัณฑ์
ที่ FH67NE เป็นเครื่องที่มีสมรรถนะสูงและมีกำลังสูง รีเลย์พลังงานใหม่ พัฒนาโดย Zhejiang Fanhar Electronics (FANHAR) สำหรับพลังงานใหม่จากเซลล์แสงอาทิตย์และการใช้งานที่มีภาระสูงทางอุตสาหกรรม มีให้เลือกใช้งานในตัวเลือกความสามารถในการสลับหน้าสัมผัส 2 แบบ ได้แก่ 200A และ 270A โดยมีหน้าสัมผัสแบบ double-break ปกติเปิดเพียงชุดเดียว โดยมีช่องว่างหน้าสัมผัส 4.0 มม. ขึ้นไป ด้วยการใช้ AgSnO₂ เป็นวัสดุหน้าสัมผัส รีเลย์สามารถสลับกระแสไฟได้สูงสุด 220A (เวอร์ชัน 200A) หรือ 275เอ (เวอร์ชัน 270A) ที่ 1000VAC โดยมีความสามารถในการสลับสูงสุดที่ 220,000VA และ 275,000VA ตามลำดับ ด้วยประสิทธิภาพทางไฟฟ้าที่โดดเด่น การออกแบบความปลอดภัยที่เข้มงวด และการรับรองระดับสากลที่ครอบคลุม ทำให้ FH67NE กลายเป็นส่วนประกอบสวิตชิ่งหลักในการใช้งานที่มีความต้องการสูง เช่น อินเวอร์เตอร์ PV ระบบกักเก็บพลังงาน และอุปกรณ์ควบคุมทางอุตสาหกรรม
เนื่องจากกำลังการผลิตติดตั้ง PV ทั่วโลกยังคงเพิ่มขึ้นอย่างต่อเนื่อง และอุตสาหกรรมการจัดเก็บพลังงานขยายตัวอย่างรวดเร็ว ระบบพลังงานใหม่จึงกำหนดข้อกำหนดที่เข้มงวดมากขึ้นเกี่ยวกับรีเลย์ ในแง่ของความสามารถในการจ่ายกระแสไฟสูง อัตราความปลอดภัยไฟฟ้าแรงสูง และความน่าเชื่อถือในระยะยาว FH67NE เป็นผลิตภัณฑ์รีเลย์พลังงานใหม่เรือธงของ Fanhar ที่พัฒนาขึ้นเพื่อตอบสนองต่อแนวโน้มอุตสาหกรรมนี้ โดยตอบสนองความต้องการเร่งด่วนของตลาดสำหรับรีเลย์กำลังสูง ความปลอดภัยสูง และใช้พลังงานต่ำได้อย่างมีประสิทธิภาพ
คู่มือการเลือก: การเปรียบเทียบเวอร์ชัน 200A และ 270A
ที่ FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| พารามิเตอร์ | FH67NE 200 | FH67NE 270 |
|---|---|---|
| พิกัดกระแส (แบก) | 200A | 270A |
| สูงสุด การสลับกระแส | 220A | 275A |
| สูงสุด การสลับความจุ | 220,000VA | 275,000VA |

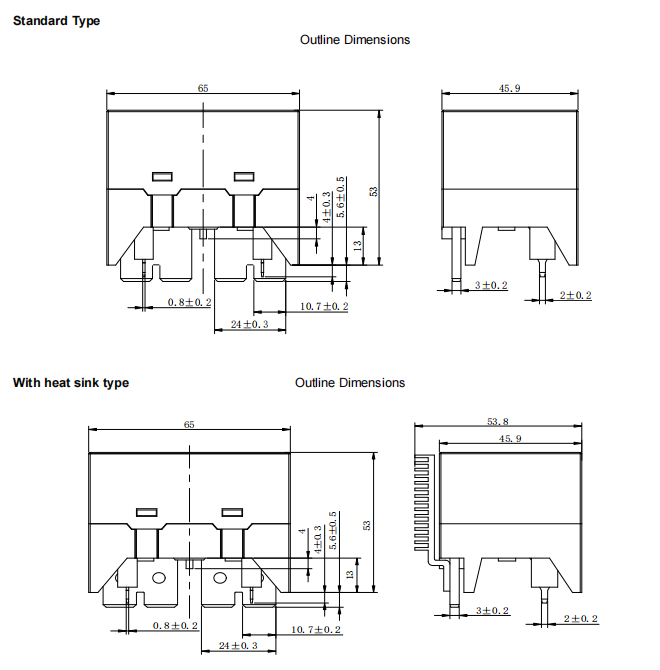

ทั้งสองเวอร์ชันเหมือนกันในช่องว่างหน้าสัมผัส (≥4.0มม.) ระดับฉนวน (คลาส F) พารามิเตอร์ของคอยล์ และขนาดโดยรวม การเลือกควรขึ้นอยู่กับข้อกำหนดกระแสโหลดจริงและความสามารถในการสลับของระบบเป็นหลัก
ข้อได้เปรียบทางเทคนิคหลัก
โครงสร้างแบบ Double-Break เพื่อความปลอดภัยไฟฟ้าแรงสูง
ที่ product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
ระบบฉนวนคลาส F สำหรับอุณหภูมิสูงและอายุการใช้งานยาวนาน
ที่ UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
การออกแบบแผงระบายความร้อนเสริมเพื่อการจัดการระบายความร้อนที่ดียิ่งขึ้น
ที่ FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมและปรับตัวได้ทั่วโลก
ที่ product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

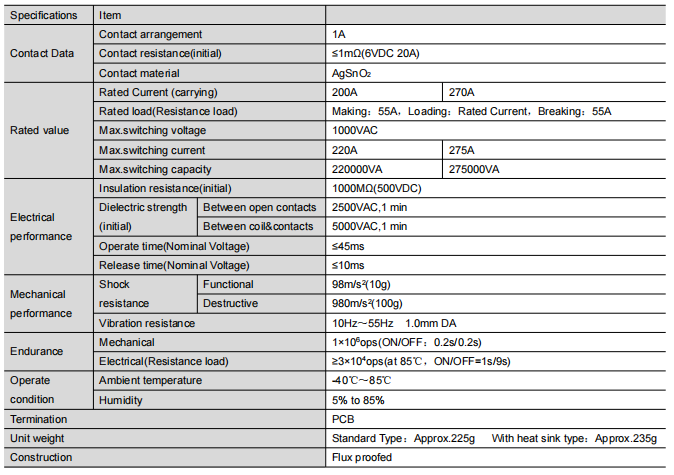

ประสิทธิภาพไฟฟ้าหลัก
ความสามารถในการโหลด
ที่ FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
ติดต่อความน่าเชื่อถือ
ความต้านทานการสัมผัสเริ่มต้นคือ ≤1mΩ (ทดสอบที่ 6VDC 20A) ทำให้มั่นใจได้ถึงการสูญเสียการนำไฟฟ้าที่ต่ำมาก และตรงตามข้อกำหนดด้านความร้อนต่ำที่เข้มงวดของการใช้งานกระแสสูง
ความเป็นฉนวนและความเป็นฉนวน
ความต้านทานของฉนวนเริ่มต้นสูงถึง 1,000MΩ (ทดสอบที่ 500VDC) ประสิทธิภาพความเป็นฉนวนมีความโดดเด่น: 2500VAC/1 นาทีระหว่างหน้าสัมผัสแบบเปิด และ 5000VAC/1 นาทีระหว่างขดลวดและหน้าสัมผัส ทำให้ระบบมีระยะปลอดภัยที่เพียงพอ
เวลาตอบสนอง
เวลาใช้งาน (ที่แรงดันไฟฟ้าที่กำหนด) ≤45ms เวลาปล่อย (ที่แรงดันไฟฟ้าที่กำหนด) ≤10ms ให้การตอบสนองที่รวดเร็วและเชื่อถือได้ เพื่อตอบสนองความต้องการในการควบคุมสวิตช์อย่างรวดเร็วของอินเวอร์เตอร์ PV และอุปกรณ์อื่นๆ
ข้อมูลจำเพาะของคอยล์และการทำงานอย่างประหยัดพลังงาน
ที่ FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | แรงดันไฟฟ้าใช้งาน (VDC) | แรงดันปล่อย (VDC) | จัดอันดับปัจจุบัน (± 10%) | ความต้านทานคอยล์ (± 10%) | กำลังไฟที่กำหนด | แรงดันไฟฟ้าที่คงอยู่ | แรงดันไฟฟ้าสูงสุด |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%~100%ไม่ (อุณหภูมิแวดล้อม 23 ℃) 55%~60%ไม่ (อุณหภูมิแวดล้อม 85 ℃) | กระแสตรง 7.2V |
| กระแสตรง 9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | กระแสตรง 10.8V | ||
| กระแสตรง 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | กระแสตรง 14.4V | ||
| กระแสตรง 24V | ≤18.00 น | ≥1.20 | 166.7mA | 144Ω | กระแสตรง 28.8V | ||
| กระแสตรง 48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | กระแสตรง 57.6V |
หมายเหตุการดำเนินงาน:.
ที่ coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
เพื่อหลีกเลี่ยงไม่ให้คอยล์ร้อนเกินไปและเกิดความเสียหาย ห้ามจ่ายแรงดันไฟฟ้าอย่างต่อเนื่องเกินแรงดันคงค้างสูงสุด ที่ maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
สถานการณ์การใช้งานทั่วไป
ในฐานะองค์ประกอบสวิตชิ่งหลักในระบบ PV FH67NE จัดการการควบคุมการสร้าง/หยุดอย่างปลอดภัยทั้งด้าน DC และ AC ความสามารถในการรองรับกระแสไฟสูง 200A/270A ของมันจัดการความต้องการกระแสไฟของสาย PV กำลังสูงได้อย่างง่ายดาย ในขณะที่ช่องว่างหน้าสัมผัส ≥4.0 มม. และแรงดันไฟฟ้าต้านทานระหว่างคอยล์ต่อหน้าสัมผัส 5000VAC ให้ความปลอดภัยอย่างมากสำหรับการใช้งานไฟฟ้าแรงสูง
ในระบบจัดเก็บพลังงานแบตเตอรี่ FH67NE ใช้สำหรับการควบคุมและป้องกันการชาร์จ/คายประจุของชุดแบตเตอรี่ การใช้พลังงานต่ำที่เกิดจากการออกแบบสลักแม่เหล็กนั้นสอดคล้องกับข้อกำหนดด้านประสิทธิภาพพลังงานที่เข้มงวดของ ESS อย่างสมบูรณ์แบบ ในขณะที่ช่วงอุณหภูมิการทำงานที่กว้างทำให้การทำงานมีความเสถียรในตู้เก็บของกลางแจ้งและสภาพแวดล้อมที่คล้ายคลึงกัน
สำหรับการสลับโหลดอุปกรณ์อุตสาหกรรมกำลังสูง FH67NE นำเสนอโซลูชันการควบคุมการเปิด/ปิดที่เชื่อถือได้สูง ความต้านทานการสั่นสะเทือนและแรงกระแทกที่ยอดเยี่ยม พร้อมด้วยอายุการใช้งานเชิงกลสูงสุด 1 ล้านครั้ง ทำให้สามารถจัดการกับสภาพแวดล้อมที่รุนแรงในภาคอุตสาหกรรมต่างๆ ได้
การรับรองและการประกันคุณภาพ
ที่ FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
ในฐานะองค์กรเทคโนโลยีขั้นสูงระดับชาติ Fanhar Electronics ได้รับการรับรองภายใต้ระบบการจัดการคุณภาพ ISO9001, ระบบการจัดการสิ่งแวดล้อม ISO14001 และระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO45001 บริษัทลงทุน 5%–8% ของรายได้จากการขายต่อปีในการวิจัยและพัฒนา และได้รับสิทธิบัตรด้านยูทิลิตี้และสิทธิบัตรการประดิษฐ์ระดับประเทศมากกว่า 40 รายการ ระบบควบคุมคุณภาพแบบครบวงจรครอบคลุมการออกแบบ การจัดหาวัตถุดิบ และการผลิต ทำให้มั่นใจได้ว่ารีเลย์ FH67NE ทุกตัวให้คุณภาพที่สม่ำเสมอและเชื่อถือได้
บทสรุป
ที่ FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
คำถามที่พบบ่อย
คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างเวอร์ชัน FH67NE 200A และ 270A
ที่ core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
คำถามที่ 2: ช่องว่างหน้าสัมผัส ≥4.0 มม. ให้ประโยชน์ในทางปฏิบัติอะไรบ้าง
ที่ large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
คำถามที่ 3: แนะนำให้ใช้รุ่นแผงระบายความร้อนสำหรับสถานการณ์ใด
ที่ heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
คำถามที่ 4: FH67NE สามารถปรับตัวเข้ากับสิ่งแวดล้อมได้อย่างไรบ้าง
ช่วงอุณหภูมิในการทำงาน -40°C~85°C, ช่วงความชื้น 5%~85% ความต้านทานการสั่นสะเทือน 10Hz~55Hz/1.0 มม. DA ฟังก์ชันต้านทานแรงกระแทก 98 ม./วินาที (10 ก.) และแรงทำลายล้าง 980 ม./วินาที (100 ก.) ตอบสนองความต้องการของสภาพแวดล้อมที่รุนแรงต่างๆ เช่น สถานี PV กลางแจ้ง และการจำหน่ายทางอุตสาหกรรม
Q5: สามารถจัดหาตัวอย่างหรือการสนับสนุนด้านเทคนิคได้หรือไม่?
Fanhar Electronics รองรับการจัดหาตัวอย่างและความช่วยเหลือในการเลือกทางเทคนิคตามความต้องการของลูกค้า สำหรับความต้องการการปรับแต่งพิเศษ (โครงสร้าง การปรับพารามิเตอร์ ฯลฯ) โปรดติดต่อทีมขายหรือทีมสนับสนุนด้านเทคนิคของ Fanhar เพื่อขอความช่วยเหลือเพิ่มเติม การแนะนำผลิตภัณฑ์นี้ใช้สำหรับการอ้างอิงเท่านั้น ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า หากต้องการเอกสารทางเทคนิคล่าสุด โปรดติดต่อทีมขายของ Fanhar
