คู่มือ Latching Relay ฉบับสมบูรณ์: จากหลักการทำงานไปจนถึงการเลือกและการใช้งาน

Latching Relays ทำงานอย่างไร?

ส่วนประกอบหลัก

ส่วนประกอบสำคัญของรีเลย์ล็อคประกอบด้วย:

คอยล์ : โครงสร้างขดลวดเดี่ยวหรือขดลวดคู่ มักทำจากลวดทองแดงความต้านทานต่ำ ใช้ในการสร้างสนามแม่เหล็ก

กระดอง (หรือที่เรียกว่า "สวิตช์กก") : ชิ้นส่วนโลหะขนาดเล็กที่สามารถเคลื่อนย้ายได้ซึ่งทำหน้าที่เป็น "ประตู" ของสวิตช์

แม่เหล็กถาวร (สำหรับชนิดล็อคแม่เหล็ก) : ใช้เพื่อยึดกระดองให้อยู่ในตำแหน่งหลังจากถอดกำลังออกแล้ว

กลอนล็อคแบบกลไก (สำหรับประเภทล็อคแบบกล) : กลไกการล็อคทางกายภาพ

หลักการทำงานโดยละเอียด

เมื่อกระแสพัลส์สั้นๆ ถูกส่งไปยังขดลวด สนามแม่เหล็กที่สร้างขึ้นจะขับเคลื่อนกระดองเพื่อย้ายจากตำแหน่งสัมผัสหนึ่งไปยังอีกตำแหน่งหนึ่ง ซึ่งจะทำให้วงจรสมบูรณ์หรือแตกหัก ประเด็นสำคัญคือหลังจากที่พัลส์นี้สิ้นสุดลง กระดองจะยังคงอยู่ในตำแหน่งปัจจุบันอย่างมั่นคง โดยอาศัยแรงแม่เหล็ก (สำหรับประเภทสลักแม่เหล็ก) หรือสลักเชิงกล (สำหรับประเภทสลักเชิงกล) โดยไม่จำเป็นต้องใช้พลังงานอย่างต่อเนื่อง มันจะกระตุ้นและรีเซ็ตเมื่อมีการใช้พัลส์ย้อนกลับเท่านั้น

ในการใช้งานเช่นตัวจับเวลาหน่วงเวลาปิด ลำดับการทำงานของรีเลย์ล็อคแบบขดลวดคู่มีความซับซ้อนมากขึ้น: เมื่อกระแสไหลผ่านคอยล์ชุด (S) ฟลักซ์แม่เหล็กจะถูกสร้างขึ้นในวงจรแม่เหล็กภายใน สร้างแรงแม่เหล็กไฟฟ้าเพื่อดึงดูดกระดอง ปิดหน้าสัมผัสที่เปิดตามปกติและเปิดหน้าสัมผัสปิดตามปกติ เพื่อรักษาสถานะที่ตั้งไว้ เมื่อการหน่วงเวลา OFF สิ้นสุดลง กระแสจะไหลผ่านคอยล์รีเซ็ต (R) ทำให้หน้าสัมผัสเปิดแบบปกติปิดเปิดขึ้น และหน้าสัมผัสปิดแบบปกติที่เปิดอยู่ปิดอีกครั้ง

ประเภทหลักของรีเลย์ล็อค

การจำแนกประเภทตามกลไกการจับยึด

จำแนกตามโครงสร้างคอยล์

รีเลย์อิมพัลส์

นี่คือรีเลย์ล็อคแม่เหล็กชนิดพิเศษพร้อมวงจรบังคับเลี้ยวแบบอิเล็กทรอนิกส์ในตัว ไม่จำเป็นต้องเปลี่ยนขั้วของพัลส์อินพุต แต่ละครั้งที่ได้รับสัญญาณพัลส์ มันจะเปลี่ยนสถานะโดยอัตโนมัติ (สลับเปิด/ปิดสลับกันเหมือนสวิตช์) เมื่อจ่ายไฟ วงจรภายในจะกำหนดตำแหน่งปัจจุบันของรีเลย์โดยอัตโนมัติและจ่ายไฟให้กับขดลวดฝั่งตรงข้าม

รีเลย์อิมพัลส์เหมาะอย่างยิ่งสำหรับการควบคุมอุปกรณ์เดียวกันจากหลายตำแหน่งโดยใช้ปุ่มหลายปุ่ม เช่น การสตาร์ทและการหยุดสายพานลำเลียงจากหลายจุดโดยใช้ปุ่มเดียวในแต่ละตำแหน่ง

Latching Relay กับ Non-Latching Relay: การเปรียบเทียบโดยละเอียด

ข้อดีหลักของ Latching Relays

การใช้พลังงานต่ำมาก: นี่เป็นข้อได้เปรียบที่โดดเด่นที่สุดของรีเลย์แบบล็อค เนื่องจากใช้พลังงานเฉพาะในช่วงการเปลี่ยนสถานะทันที ผลการประหยัดพลังงานจึงมีความสำคัญในการใช้งานในระยะยาว การออกแบบสลักทำให้กระแสไหลได้เฉพาะในระหว่างการเปิด/ปิดเท่านั้น ซึ่งช่วยประหยัดพลังงานอุปกรณ์ได้อย่างมาก

หน่วยความจำสถานะ: รักษาสถานะสุดท้ายโดยอัตโนมัติหลังจากไฟฟ้าดับ ไม่จำเป็นต้องรีเซ็ตวงจร เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการรักษาสถานะหลังจากไฟฟ้าดับ เช่น ฟังก์ชันหน่วยความจำในสวิตช์อัจฉริยะ

การสร้างความร้อนที่คอยล์ต่ำ: เนื่องจากไม่จำเป็นต้องใช้พลังงานอย่างต่อเนื่อง อุณหภูมิของคอยล์ที่เพิ่มขึ้นจึงต่ำมาก ซึ่งเป็นประโยชน์ในการปรับปรุงความน่าเชื่อถือและอายุการใช้งานของอุปกรณ์

เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่: ลักษณะการใช้พลังงานคงที่เป็นศูนย์ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่ เช่น อุปกรณ์ IoT และมิเตอร์อัจฉริยะ

สถานการณ์การใช้งานหลัก

ระบบอัตโนมัติทางอุตสาหกรรม

ระบบการนับและคัดแยกทางอุตสาหกรรม: ใช้คุณลักษณะ bistable สำหรับหน่วยความจำสถานะ

วงจรควบคุมมอเตอร์: ในรีเลย์หน่วงเวลา OFF รีเลย์แบบล็อคจะใช้เพื่อให้สามารถควบคุมการเบรกได้อย่างแม่นยำ

เครื่องจักรบรรจุภัณฑ์: การควบคุมแบบรวมหลายหน่วย

พลังงานและพลังงาน

มิเตอร์อัจฉริยะ: ใช้พลังงานต่ำ ใช้งานได้ยาวนาน ช่วยให้สามารถควบคุมการชำระเงินล่วงหน้าได้

อินเวอร์เตอร์ PV: การสลับบ่อยครั้ง, วงจรตรวจจับความผิดปกติของกราวด์

แหล่งจ่ายไฟ DC ไฟฟ้าแรงสูง: การสลับวงจร

การทดสอบและการสื่อสาร

อุปกรณ์โทรคมนาคม: ระบบแลกเปลี่ยนโทรศัพท์

อุปกรณ์ทดสอบอัตโนมัติ: การสลับสัญญาณทดสอบ

คู่มือการเลือก: จะเลือก Latching Relay ที่เหมาะสมได้อย่างไร

สถานการณ์ที่แนะนำสำหรับการเลือกรีเลย์แบบล็อค:

การทำงานระยะยาวโดยมีความอ่อนไหวต่อการใช้พลังงาน: เช่น อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ เทอร์มินัล IoT

ข้อกำหนดในการรักษาสถานะหลังจากไฟฟ้าดับ: เช่น ฟังก์ชันหน่วยความจำในสวิตช์อัจฉริยะ การเก็บรักษาสถานะอุปกรณ์

การสร้างความร้อนจากคอยล์จำกัด: สภาพแวดล้อมการติดตั้งที่มีความหนาแน่นสูง

จำเป็นต้องควบคุมจากหลายสถานที่ เช่น ไฟส่องสว่างในอาคาร การควบคุมสายพานลำเลียง

สถานการณ์ที่แนะนำสำหรับการเลือกรีเลย์ธรรมดา:

การใช้งานที่คำนึงถึงต้นทุน: ไม่จำเป็นต้องเก็บรักษาสถานะในระยะยาว เช่น การควบคุมเครื่องใช้ในบ้านแบบง่ายๆ

ตรรกะการควบคุมอย่างง่าย: ไม่จำเป็นต้องมีวงจรขับเคลื่อนที่ซับซ้อน

สภาพแวดล้อมที่มีการสั่นสะเทือน: รีเลย์ล็อคแบบแม่เหล็กมีความต้านทานการสั่นสะเทือนต่ำกว่า

พารามิเตอร์การเลือกคีย์

ประเภทคอยล์: คอยล์เดี่ยวกับคอยล์คู่ คอยล์คู่ให้การควบคุมที่เรียบง่ายแต่ต้องใช้พินมากกว่า ในขณะที่คอยล์เดี่ยวช่วยประหยัดพื้นที่แต่ต้องใช้วงจรสวิตชิ่งขั้ว

อัตราการติดต่อ: เลือกตามกระแสโหลดและแรงดันไฟฟ้า ตัวอย่างเช่น ผลิตภัณฑ์ซีรีส์บางรายการสามารถเปลี่ยนกระแสได้หลายแอมแปร์ ในขณะที่รุ่นที่เหมาะสำหรับวงจรสัญญาณจะมีความจุกระแสน้อยกว่า

ข้อกำหนดการใช้พลังงาน: ใส่ใจกับกำลังการทำงานของคอยล์ ผลิตภัณฑ์ที่มีการใช้พลังงานต่ำเป็นพิเศษมีจำหน่ายในท้องตลาด

วิธีการติดตั้ง: การติดตั้ง PCB, เทคโนโลยี Surface Mount (SMT) หรือปลั๊กอิน สำหรับการใช้งานที่มีพื้นที่จำกัด สามารถเลือกรุ่นติดตั้งบนพื้นผิวขนาดเล็กพิเศษได้

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: คำนึงถึงอุณหภูมิ ความชื้น การสั่นสะเทือน ฯลฯ ประเภทล็อคแบบกลไกให้ประสิทธิภาพที่เสถียรกว่าภายใต้วงจรความร้อน

แนวโน้มการพัฒนาเทคโนโลยี

ด้วยความต้องการที่เพิ่มขึ้นทั่วโลกในการประหยัดพลังงานและลดการปล่อยก๊าซเรือนกระจก รีเลย์แบบล็อคจึงได้รับการประยุกต์ใช้ในวงกว้างมากขึ้น เนื่องจากลักษณะการใช้พลังงานคงที่เป็นศูนย์ แนวโน้มการพัฒนาหลัก ได้แก่ :

การใช้พลังงานคอยล์ต่ำ: ลดการใช้พลังงานในการทำงานอย่างต่อเนื่องโดยปรับการออกแบบวงจรแม่เหล็กให้เหมาะสมและใช้วัสดุใหม่

ขนาดเล็กลง: ปรับให้เข้ากับข้อกำหนดการติดตั้งที่มีความหนาแน่นสูง เช่น รีเลย์แบบยึดบนพื้นผิวบางชนิด

ความสามารถในการสัมผัสที่สูงขึ้น: เพิ่มความสามารถในการรับน้ำหนักในขณะที่ยังคงใช้พลังงานต่ำ

การบูรณาการอย่างชาญฉลาด: รีเลย์อิมพัลส์พร้อมวงจรอิเล็กทรอนิกส์ในตัวเพื่อการควบคุมที่ชาญฉลาดยิ่งขึ้น

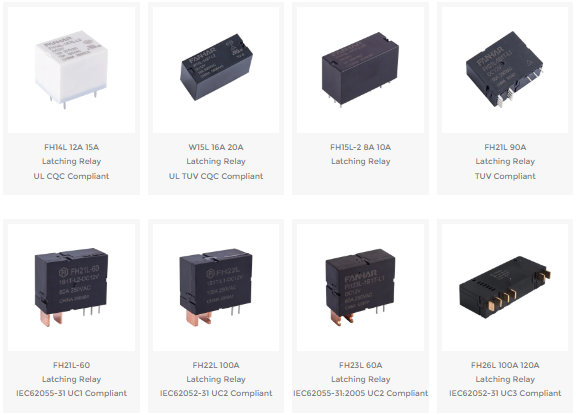

สำรวจผลิตภัณฑ์ Latching Relay ของเรา

ที่ FANHAR Electronics เรานำเสนอประสิทธิภาพสูง รีเลย์ล็อคs ออกแบบมาเพื่อตอบสนองความต้องการของบ้านอัจฉริยะสมัยใหม่ การควบคุมทางอุตสาหกรรม ระบบพลังงานใหม่ และอื่นๆ อีกมากมาย ด้วยซีรีส์มากกว่า 30 รายการและข้อมูลจำเพาะหลายร้อยรายการ กลุ่มผลิตภัณฑ์ของเรานำเสนอความสมดุลที่สมบูรณ์แบบของความสามารถในการสวิตช์ ประสิทธิภาพการใช้พลังงาน และความน่าเชื่อถือ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างรีเลย์อิมพัลส์และรีเลย์ล็อคแม่เหล็กธรรมดา?

อิมพัลส์รีเลย์มีวงจรบังคับเลี้ยวแบบอิเล็กทรอนิกส์ในตัว ดังนั้นจึงไม่จำเป็นต้องกลับขั้ว แต่ละพัลส์จะสลับสถานะโดยอัตโนมัติ (เช่น สวิตช์ปุ่มกด) เหมาะอย่างยิ่งสำหรับการควบคุมด้วยปุ่มเดียวหลายตำแหน่ง ในขณะที่รีเลย์ล็อคแม่เหล็กธรรมดาจำเป็นต้องมีการควบคุมขั้วภายนอกหรือขดลวดแยกกัน

คำถามที่ 2: เหตุใดจึงใช้รีเลย์คอยล์คู่โดยทั่วไปในการใช้งานตัวจับเวลาการหน่วงเวลา OFF?

เนื่องจากการหน่วงเวลา OFF จำเป็นต้องดำเนินการตั้งค่าที่ชัดเจน (เริ่มไทม์มิ่ง) และรีเซ็ต (สิ้นสุดไทม์มิ่ง) รีเลย์คอยล์คู่ช่วยให้สามารถควบคุมการกระทำทั้งสองนี้ได้อย่างอิสระ โดยให้ตรรกะกำหนดเวลาที่ชัดเจนและเชื่อถือได้ ในขณะเดียวกันก็หลีกเลี่ยงความซับซ้อนและความเสี่ยงด้านเสียงรบกวนจากการสลับขั้ว

คำถามที่ 3: ควรเหลือระยะขอบเท่าใดสำหรับพิกัดกระแสหน้าสัมผัสเมื่อเลือกรีเลย์

ตามกฎทั่วไป ให้รักษากระแสโหลดให้ต่ำกว่า 80% ของพิกัดหน้าสัมผัส (สำหรับโหลดความต้านทาน) สำหรับโหลดแบบเหนี่ยวนำหรือแบบคาปาซิทีฟ (มอเตอร์ ตัวเก็บประจุ หลอดไฟ) ให้เผื่อระยะขอบให้มากขึ้น (แนะนำ <50%) และพิจารณากระแสพุ่งเข้า โปรดดูเอกสารข้อมูลเพื่อดูกราฟกำลังสวิตชิ่งและแรงดันไฟฟ้าสูงสุดเสมอ

คำถามที่ 4: สามารถใช้รีเลย์ล็อคแบบแม่เหล็กสำหรับการสลับความถี่สูง (เช่น PWM) ได้หรือไม่

ไม่แนะนำ. รีเลย์ล็อคแม่เหล็กได้รับการออกแบบสำหรับการสลับความถี่ต่ำ (มากที่สุดสองสามครั้งต่อนาที) การทำงานด้วยความถี่สูงทำให้อายุการใช้งานของกลไกสั้นลงอย่างมาก และลบล้างข้อได้เปรียบด้านพลังงานเป็นศูนย์ สำหรับการใช้งานความถี่สูง ให้ใช้โซลิดสเตตรีเลย์หรือ MOSFET

คำถามที่ 5: ฉันจะตรวจสอบได้อย่างไรว่ารีเลย์ที่ฉันเลือกนั้นเหมาะสมหรือไม่

ขอแนะนำให้สร้างการทดสอบด้วยโหลดจริง (รวมถึงสภาวะการไหลเข้าที่แย่ที่สุด) ดำเนินการรอบการสลับอย่างต่อเนื่องอย่างน้อย 1,000 รอบ และตรวจสอบการเพิ่มขึ้นของอุณหภูมิหน้าสัมผัส การเพิ่มขึ้นของอุณหภูมิคอยล์ และการเปลี่ยนแปลงความต้านทานของหน้าสัมผัส นอกจากนี้ ให้ทำการทดสอบการกักเก็บการสั่นสะเทือนและการปิดเครื่องเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดสภาพแวดล้อมการใช้งาน
