อะไรคือความแตกต่างระหว่างรีเลย์ระบบเครื่องกลไฟฟ้าและโซลิดสเตตรีเลย์? – อธิบาย EMR กับ SSR

หลักการทำงานของรีเลย์แม่เหล็กไฟฟ้าและโซลิดสเตตรีเลย์

รีเลย์แม่เหล็กไฟฟ้า (EMR)

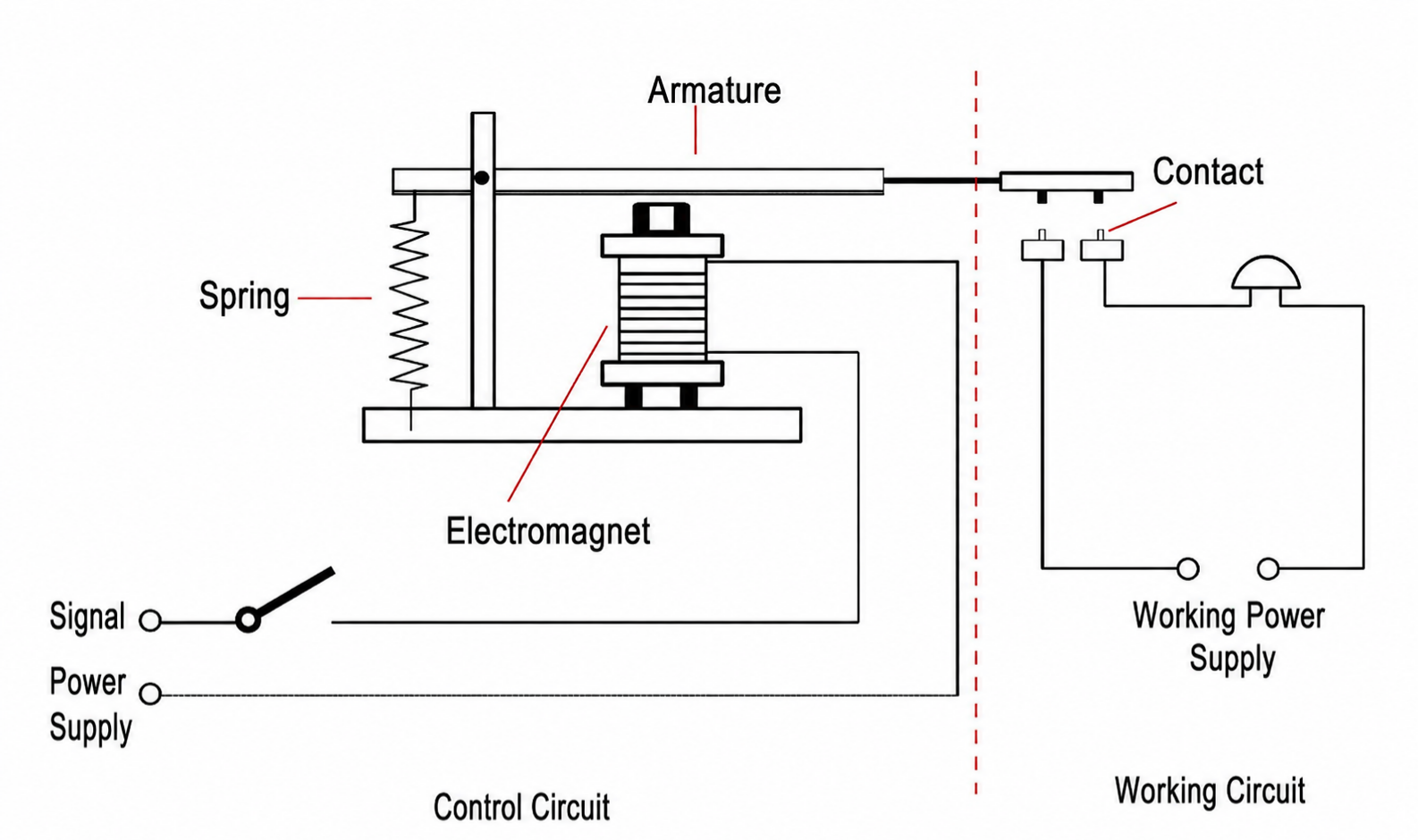

ประวัติความเป็นมาของรีเลย์แม่เหล็กไฟฟ้ามีขึ้นตั้งแต่การพัฒนาเทคโนโลยีโทรเลขในศตวรรษที่ 19 การทำงานของพวกมันขึ้นอยู่กับการเหนี่ยวนำแม่เหล็กไฟฟ้า: เมื่อขดลวดที่ปลายส่วนควบคุมได้รับพลังงาน มันจะสร้างสนามแม่เหล็กที่ดึงดูดกระดอง ทำให้หน้าสัมผัสทางกลปิดหรือเปิด และด้วยเหตุนี้จึงควบคุมวงจรโหลด

ลักษณะ:

• ประกอบด้วยชิ้นส่วนที่เคลื่อนไหวได้ทางกายภาพ (หน้าสัมผัสและกระดอง)
• กระบวนการควบคุมคล้ายกับ "สวิตช์ทางกายภาพ" ที่มีสถานะเปิด/ปิดที่ใช้งานง่ายและชัดเจน
• ขึ้นอยู่กับการสึกหรอทางกล ความโค้ง และการเด้งกลับของการสัมผัส

โซลิดสเตตรีเลย์ (SSR)

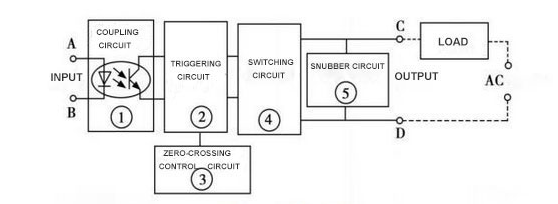

โซลิดสเตตรีเลย์เป็นรีเลย์รูปแบบใหม่ที่เกิดขึ้นในช่วงไม่กี่ทศวรรษที่ผ่านมาด้วยการพัฒนาอุปกรณ์เซมิคอนดักเตอร์กำลัง ไม่มีหน้าสัมผัสทางกลภายใน และโดยทั่วไปจะประกอบด้วยส่วนประกอบต่างๆ เช่น ออปโตคัปเปลอร์, ไทริสเตอร์ (SCR), ไทรแอก, MOSFET หรือ IGBT สัญญาณควบคุมที่ปลายอินพุตจะถูกแยกออกทางแสง จากนั้นขับเคลื่อนอุปกรณ์เซมิคอนดักเตอร์กำลังเพื่อเปิดหรือปิด จึงเป็นการควบคุมวงจรโหลด

ลักษณะ:

• ไม่มีส่วนประกอบทางกล การสลับทำได้ผ่านองค์ประกอบอิเล็กทรอนิกส์
• ความเร็วในการสลับสูง (โดยทั่วไปคือระดับมิลลิวินาทีหรือไมโครวินาที)
• การทำงานที่เงียบโดยไม่มีอาร์คหรือการสึกหรอทางกล
• แสดงแรงดันไฟฟ้าตกข้างหน้าและกระแสรั่วไหลเล็กน้อย

ประสิทธิภาพหลักและความแตกต่างด้านคุณลักษณะ

ความแปรผันของประสิทธิภาพของรีเลย์มักจะกำหนดมูลค่าการใช้งานโดยตรง ความแตกต่างที่สำคัญ ได้แก่ :

ความเร็วในการสลับ

รีเลย์แม่เหล็กไฟฟ้าที่ถูกจำกัดโดยการทำงานทางกล โดยทั่วไปจะสลับภายใน 5–20 มิลลิวินาที โซลิดสเตตรีเลย์ที่ควบคุมโดยส่วนประกอบอิเล็กทรอนิกส์ทั้งหมด ให้เวลาตอบสนองต่ำกว่า 1 มิลลิวินาที ทำให้เหมาะสำหรับการควบคุมความถี่สูง

อายุการใช้งานและความน่าเชื่อถือ

อายุการใช้งาน EMR ขึ้นอยู่กับความทนทานของการสัมผัส แม้ว่าความทนทานทางกลจะสูงถึงหลายล้านรอบ แต่ความทนทานทางไฟฟ้ามักจะสูงถึงหลายแสนรอบ โดยจะมีการเสื่อมสภาพลงอย่างมากภายใต้สภาวะกระแสไฟสูงหรือสภาวะการสลับบ่อยครั้ง SSR ไม่มีการสึกหรอทางกลไก ในทางทฤษฎีทำให้มีอายุการใช้งานที่แทบจะไม่มีที่สิ้นสุด สามารถทำงานได้อย่างเสถียรในระยะยาวตราบใดที่ชิ้นส่วนอิเล็กทรอนิกส์ยังคงสภาพเดิม

เสียงรบกวนและการรบกวนทางแม่เหล็กไฟฟ้า

EMR จะสร้างเสียง "คลิก" ระหว่างการสลับ และการโค้งงอระหว่างหน้าสัมผัสอาจทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า SSR ทำงานเงียบสนิทโดยไม่มีประกายไฟ ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์ทางการแพทย์ ห้องปฏิบัติการ และการสื่อสารที่ไวต่อเสียง

การใช้พลังงานและการสร้างความร้อน

EMR ใช้พลังงานเมื่อจ่ายไฟให้ขดลวด แต่แรงดันไฟฟ้าตกคร่อมหน้าสัมผัสจะต่ำมากเมื่อเป็นสื่อกระแสไฟฟ้า ส่งผลให้มีการใช้พลังงานเพิ่มเติมเล็กน้อยในส่วนโหลด SSR สร้างความร้อนที่เห็นได้ชัดเจนเนื่องจากแรงดันการนำไฟฟ้าลดลงเมื่อกระแสโหลดเพิ่มขึ้น จำเป็นต้องมีการออกแบบการกระจายความร้อนเพิ่มเติม

การแยกตัวและความปลอดภัย

EMR แทบไม่มีกระแสรั่วไหลเมื่อเปิดหน้าสัมผัส จึงแยกสัญญาณได้ดีเยี่ยม โดยทั่วไป SSR จะมีกระแสรั่วไหลเล็กน้อยในสถานะปิด ซึ่งต้องได้รับการดูแลเป็นพิเศษสำหรับการใช้งานที่ต้องการ "การรั่วไหลเป็นศูนย์" (เช่น เครื่องมือวัด อุปกรณ์ทางการแพทย์)

สถานการณ์การใช้งานและการพิจารณาคัดเลือก

การเลือกรีเลย์ขึ้นอยู่กับประเภทโหลด ความถี่ในการควบคุม สภาพแวดล้อมการทำงาน และข้อจำกัดด้านงบประมาณ

สถานการณ์ที่เหมาะสมสำหรับรีเลย์แม่เหล็กไฟฟ้า

การควบคุมความถี่ต่ำ : โหลดแบบดั้งเดิม เช่น ไฟส่องสว่าง เครื่องทำความร้อน และมอเตอร์

กระแสไฟกระชากสูง : หน้าสัมผัส EMR ทนต่อกระแสไหลเข้าได้ดีกว่า

ข้อจำกัดด้านงบประมาณ : EMR มีต้นทุนต่ำพร้อมการบำรุงรักษาและการเปลี่ยนทดแทนที่ง่ายดาย

สถานการณ์ที่เหมาะสมสำหรับรีเลย์โซลิดสเตต

การควบคุมความถี่สูง : การสลับอย่างรวดเร็วในสายการผลิตอัตโนมัติ

สภาพแวดล้อมที่ไวต่อเสียงรบกวน : โรงพยาบาล ห้องปฏิบัติการ เครื่องมือวัดที่แม่นยำ

สภาพที่รุนแรง : SSR ให้ความน่าเชื่อถือมากขึ้นในการตั้งค่าการสั่นสะเทือนสูงหรือความชื้นสูง

แนวโน้มการใช้ไฮบริด

วิศวกรมักจะรวม EMR และ SSR ภายในระบบ ตัวอย่างเช่น SSR จัดการการสลับความถี่สูงอย่างรวดเร็ว ในขณะที่ EMR จัดให้มีการแยกขั้นสุดท้ายหรือการตัดการเชื่อมต่อวงจรฉุกเฉิน วิธีการนี้ช่วยยืดอายุการใช้งานในขณะที่ลดต้นทุน

การเปรียบเทียบการทดสอบอายุการใช้งานและความน่าเชื่อถือ

อายุการใช้งานเป็นตัวชี้วัดที่สำคัญในการใช้งานด้านวิศวกรรมรีเลย์ ข้อมูลการทดลองแสดงให้เห็น:

• EMR ทั่วไปสามารถบรรลุรอบไฟฟ้า 100,000 รอบที่กระแสไฟฟ้าที่กำหนด และขยายเป็น 500,000 รอบภายใต้สภาวะโหลดเบา
• ภายใต้สภาวะที่เหมือนกัน SSR สามารถทนต่อการดำเนินการสวิตชิ่งนับสิบล้านครั้งได้อย่างง่ายดาย โดยอายุการใช้งานส่วนใหญ่จะถูกกำหนดโดยความสามารถในการทนต่อแรงดันไฟฟ้าและการกระจายความร้อนของส่วนประกอบเซมิคอนดักเตอร์

นอกจากนี้ SSR มักจะมีประสิทธิภาพเหนือกว่า EMR ในสภาพแวดล้อมที่รุนแรง ตัวอย่างเช่น ในสถานการณ์ที่มีความชื้นสูงหรือการสั่นสะเทือนสูง หน้าสัมผัส EMR อาจออกซิไดซ์ แสดงการเด้ง หรือแม้แต่การยึดเกาะ ในขณะที่ SSR ยังคงไม่ได้รับผลกระทบจากปัจจัยทางกล

แนวโน้มการพัฒนาในอนาคต

ด้วยการเพิ่มขึ้นของการผลิตอัจฉริยะ อินเทอร์เน็ตของสรรพสิ่ง และพลังงานใหม่ ความต้องการรีเลย์จึงพัฒนาไปในทิศทางใหม่:

การควบคุมความถี่สูง : เนื่องจากอุปกรณ์อัตโนมัติต้องอาศัยการควบคุมความเร็วสูงมากขึ้น ส่วนแบ่งตลาด SSR จะยังคงขยายตัวต่อไป

การเพิ่มประสิทธิภาพพลังงานและความร้อนสูง : ความก้าวหน้าในเทคโนโลยีเซมิคอนดักเตอร์จะค่อยๆ ลดการสูญเสียการนำไฟฟ้าใน SSR ใหม่ โดยลดการพึ่งพาการกระจายความร้อน

รีเลย์อัจฉริยะ : รีเลย์ในอนาคตอาจผสานรวมการตรวจสอบสถานะ การป้องกันตนเอง และความสามารถในการสื่อสารระยะไกล โดยพัฒนาไปสู่ "โมดูลอัจฉริยะ"

รีเลย์ไฮบริด : เมื่อรวมความสามารถในการจ่ายกระแสไฟฟ้าสูงของ EMR เข้ากับประสิทธิภาพการสวิตชิ่งความเร็วสูงของ SSR ทำให้รีเลย์ไฮบริดกำลังได้รับการพัฒนาโดยผู้ผลิตจำนวนเพิ่มมากขึ้น

ตารางเปรียบเทียบ - รีเลย์แม่เหล็กไฟฟ้ากับโซลิดสเตตรีเลย์
