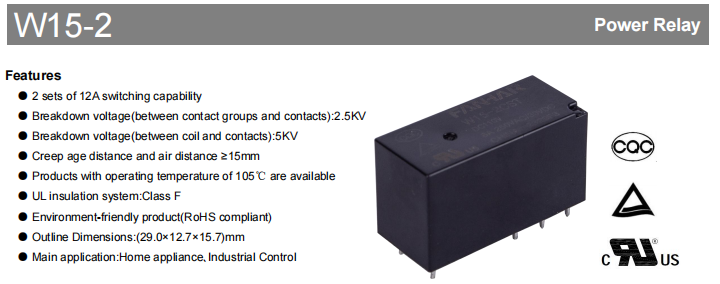

W15-2 เพาเวอร์รีเลย์

ซีรีส์ W15-2 เป็นประสิทธิภาพสูง รีเลย์ไฟฟ้า มีไว้สำหรับใช้ในการใช้งานควบคุมโหลดปานกลางถึงสูง หัวใจสำคัญของมันคือความสามารถในการสลับอิสระ 12A แบบชุดคู่ ซึ่งช่วยให้สามารถควบคุมสองวงจรได้อย่างน่าเชื่อถือ ไม่ว่าจะพร้อมกันหรือทีละวงจรก็ตาม นี่เป็นโซลูชันที่ยืดหยุ่นสำหรับเครื่องใช้ในบ้าน ระบบควบคุมอุตสาหกรรม อุปกรณ์อัตโนมัติ และระบบไฟฟ้า ด้วยความสามารถในการแยกแรงดันไฟฟ้าได้สูงถึง 5kV ช่วงอุณหภูมิการทำงานที่ขยายได้ตั้งแต่ -40°C ถึง 105°C และการออกแบบที่เป็นมิตรต่อสิ่งแวดล้อมตามมาตรฐาน RoHS ทำให้มีความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนานในสภาพแวดล้อมการใช้งานที่หลากหลายและเป็นที่ต้องการ

ข้อดีหลัก

ซีรีส์ W15-2 ผสมผสานประสิทธิภาพและความทนทานที่โดดเด่นไว้ในขนาดที่เล็กเพียง 29.0×12.7×15.7 มม.

การควบคุมช่องสัญญาณคู่อิสระ: ซีรีส์ W15-2 ผสมผสานประสิทธิภาพและความทนทานที่โดดเด่นไว้ภายในขนาดที่เล็กเพียง 29.0×12.7×15.7 มม.

การแยกทางไฟฟ้าที่แข็งแกร่ง: 5KV ทนทานต่อแรงดันไฟฟ้าระหว่างคอยล์และหน้าสัมผัส ลดการรบกวนและป้องกันด้านควบคุมแรงดันไฟฟ้าต่ำได้อย่างมีประสิทธิภาพ

ความทนทานต่อสิ่งแวดล้อมที่เหนือกว่า: มีจำหน่ายในรุ่นอุณหภูมิสูง 105°C พร้อมตัวเลือกการซีลกันฝุ่นและการปนเปื้อน ทนทานต่อฝุ่นอุตสาหกรรม ความชื้น และก๊าซที่มีฤทธิ์กัดกร่อน (เช่น H₂S, SO₂)

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมทั่วโลก: สอดคล้องกับ RoHS อย่างสมบูรณ์ และเป็นไปตามมาตรฐานการผลิตที่เป็นมิตรต่อสิ่งแวดล้อมและกฎระเบียบในการเข้าถึงตลาดระหว่างประเทศ

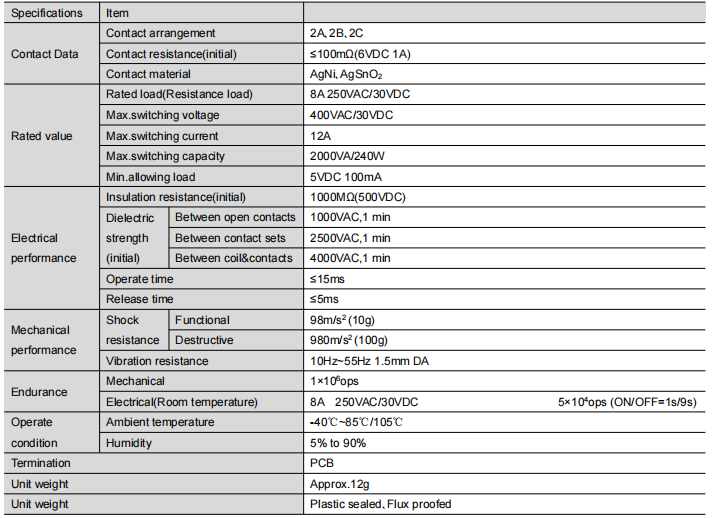

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

ระบบการติดต่อ: ยืดหยุ่นและเชื่อถือได้

ตัวเลือกการกำหนดค่า: แบบฟอร์มมีสามประเภท: 2A (เปิดตามปกติ), 2B (ปิดตามปกติ) และ 2C (เปลี่ยน) สามารถใช้เพื่อรองรับข้อกำหนดการควบคุมที่หลากหลาย

วัสดุศาสตร์:

หน้าสัมผัส AgNi: ตัวเลือกอเนกประสงค์ที่นำเสนอความนำไฟฟ้าและความเสถียรของหน้าสัมผัส

หน้าสัมผัส AgSnO₂: เหมาะสำหรับโหลดแบบเหนี่ยวนำ เช่น มอเตอร์และคอยล์รีเลย์ ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับโหลดที่ท้าทาย และโดดเด่นด้วยความต้านทานส่วนโค้งและการสึกหรอ

ประสิทธิภาพทางไฟฟ้า: อัตราสูงสุดสำหรับโหลดคือ 8A ที่ 250VAC/30VDC ความสามารถในการสลับสูงสุดคือ 12A/400VAC และความต้านทานหน้าสัมผัสเริ่มต้นคือ ≤100mΩ สิ่งนี้ทำให้มั่นใจได้ถึงการนำที่มีประสิทธิภาพสูง

ฉนวนและแผงกั้นความปลอดภัย

ความต้านทานของฉนวน ≥1000MΩ (ที่ 500VDC)

ความเป็นฉนวนที่ครอบคลุม: 1000VAC ระหว่างหน้าสัมผัสแบบเปิด, 2500VAC ระหว่างชุดหน้าสัมผัส และ 4000VAC ระหว่างขดลวดและหน้าสัมผัส ทั้งหมดเป็นระยะเวลาหนึ่งนาที

ระยะการคืบคลานและการกวาดล้าง ≥15มม. ให้การแยกความปลอดภัยที่มีความน่าเชื่อถือสูง

ประสิทธิภาพทางกลและไดนามิก

การตอบสนองที่รวดเร็ว: รับประกันการควบคุมแบบเรียลไทม์เฉพาะในกรณีที่ระยะเวลาการทำงานไม่เกิน 15 ms และระยะเวลาการปล่อยไม่เกิน 5 ms

อายุการใช้งานยาวนาน: อายุการใช้งานทางกลยาวนานถึง 1,000,000 การดำเนินงาน ความทนทานทางไฟฟ้ายังคงยาวนานภายใต้โหลดที่กำหนด

โครงสร้างที่ทนทาน: ต้านทานการสั่นสะเทือน (10–55 Hz, แอมพลิจูด 1.5 มม.) และแรงกระแทกแบบทำลายล้างได้สูงถึง 100 กรัม ทำให้เหมาะสำหรับสภาวะที่ไม่เอื้ออำนวย

ความเข้ากันได้ของคอยล์และไดรฟ์

รองรับแรงดันไฟฟ้าทั่วไป 12 ระดับตั้งแต่ 3VDC ถึง 110VDC ช่วยให้สามารถใช้งานร่วมกับ PLC และคอนโทรลเลอร์ทั่วไปได้อย่างราบรื่น

ตัวอย่างทั่วไป: ตัวแปร 12VDC (แรงดันไฟฟ้าขณะทำงาน ≤9.0VDC, ความต้านทานของคอยล์ 360Ω); รุ่น 24VDC (แรงดันไฟฟ้าขณะทำงาน ≤18.0VDC ความต้านทานคอยล์ 1440Ω) ทั้งสองรุ่นใช้พลังงานต่ำประมาณ 400mW

การกำหนดค่าการปรับตัวต่อสิ่งแวดล้อม

อุณหภูมิ: รุ่นมาตรฐาน: -40 ℃ ถึง 85 ℃; รุ่นอุณหภูมิสูง: สูงถึง 105 ℃

ความชื้น: 5% ถึง 90% RH

ตัวเลือกการปิดผนึก:

ชนิดป้องกันฟลักซ์: ผลิตภัณฑ์นี้เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่สะอาด เช่น ที่พบในอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์สื่อสาร

ประเภทปิดผนึกด้วยพลาสติก: นี่เป็นข้อบังคับสำหรับสภาพแวดล้อมทางอุตสาหกรรมและกลางแจ้งที่มีมลพิษจากก๊าซหรือฝุ่นที่มีฤทธิ์กัดกร่อน

การรับรองระดับโลก การรับประกันของคุณ

ซีรีส์ W15-2 ได้รับการรับรองระดับสากลที่สำคัญซึ่งเป็นพาสปอร์ตของคุณไปสู่การจัดจำหน่ายผลิตภัณฑ์ทั่วโลก

การรับรอง UL/C-UL (E475405): รับรู้พิกัดโหลด 8A 250VAC/30VDC ซึ่งรองรับโหลดมอเตอร์และไฟส่องสว่าง

การรับรอง TUV (R 50332875): ครอบคลุมการกำหนดค่าหน้าสัมผัสทั้งหมด รับรองโหลด 12A และการทำงานที่อุณหภูมิสูง 105°C

การรับรอง CQC ของจีน (CQC15002137649): เป็นไปตามข้อกำหนดการรับรองผลิตภัณฑ์ภาคบังคับของจีน

ระบบฉนวน: วัสดุฉนวน UL Class F (155°C) รับประกันประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะที่มีอุณหภูมิสูงเป็นเวลานาน

การใช้งานทั่วไปและคู่มือการเลือก

พื้นที่ใช้งานกว้าง:

เครื่องใช้ไฟฟ้าภายในบ้าน: คอมเพรสเซอร์เครื่องปรับอากาศ มอเตอร์เครื่องซักผ้า ระบบควบคุมเครื่องครัวกำลังสูง

การควบคุมทางอุตสาหกรรม: โมดูลเอาต์พุต PLC, การสตาร์ท/หยุดมอเตอร์, การสลับฮีตเตอร์

อุปกรณ์อัตโนมัติ: แขนหุ่นยนต์, สายพานลำเลียง, การควบคุมสายการประกอบ

การจัดการพลังงาน: การสลับการถ่ายโอนของ UPS, การควบคุมอินเวอร์เตอร์ PV, การควบคุมวงจรกองชาร์จ EV

คู่มือการเลือกที่แม่นยำ:

รูปแบบรุ่น: W15-2AST-XXX

รายละเอียดรหัส:

หน้าสัมผัส: 2A (NO), 2B (NC), 2C (CO)

การปิดผนึก: ไม่มี (ฟลักซ์พิสูจน์อักษร), S (ปิดผนึกพลาสติก)

วัสดุหน้าสัมผัส: ไม่มี (AgNi), T (AgSnO₂)

รหัสพิเศษ: เช่น G (หน้าสัมผัสเคลือบทองสำหรับสัญญาณไมโคร)

แรงดันไฟฟ้าคอยล์: 3-110VDC เป็นตัวเลือก

คำแนะนำในการเลือก: เลือกประเภทการซีลอย่างเคร่งครัดโดยพิจารณาจากคำอธิบายความสามารถในการปรับตัวต่อสิ่งแวดล้อมและกรณีการใช้งานเฉพาะของคุณ

ประเด็นสำคัญในการติดตั้งและการใช้งาน

การติดตั้ง: การติดตั้งปลั๊กอิน PCB มีไดอะแกรมการเดินสายไฟและโครงร่างโดยละเอียด (มุมมองด้านล่าง) ความทนทานต่อโครงร่าง PCB ที่แนะนำ: ±0.1 มม.

การบัดกรี: เพื่อหลีกเลี่ยงความเสียหายจากความร้อนต่อตู้ที่ปิดสนิท แนะนำให้ใช้ขั้นตอนการบัดกรีแบบควบคุมอุณหภูมิ

หมายเหตุการใช้งาน:

หลีกเลี่ยงการกระแทกหรือการตกหล่นทางกล

ไม่แนะนำสำหรับสภาวะโหลดต่ำมากที่ต่ำกว่า 5VDC 100mA

การบำรุงรักษา: อายุการใช้งานที่คาดหวังจะเกิดขึ้นได้เมื่อใช้งานภายใต้สภาวะที่กำหนด การประเมินสถานะการสัมผัสและระยะเวลาการปฏิบัติงานเป็นประจำจะช่วยรักษาประสิทธิภาพสูงสุด

บทสรุป

รีเลย์ซีรีส์ W15-2 รวมถึงความสามารถในการสลับ 12A คู่ ประสิทธิภาพของฉนวน ช่วงอุณหภูมิที่กว้างขวาง และการรับรองระดับสากลหลายรายการ เป็นส่วนประกอบที่เชื่อถือได้สำหรับการแยกและควบคุมไฟฟ้าในการใช้งานในบ้านและอุตสาหกรรม ให้ประสิทธิภาพที่เชื่อถือได้ในระยะยาวในการใช้งานมาตรฐานและในสภาพแวดล้อมที่รุนแรงที่เกี่ยวข้องกับอุณหภูมิหรือมลภาวะสูง

หากคุณต้องการข้อมูลด้านเทคนิค ตัวอย่าง หรือความช่วยเหลือเพิ่มเติมเกี่ยวกับคำสั่งซื้อ โปรดติดต่อ
