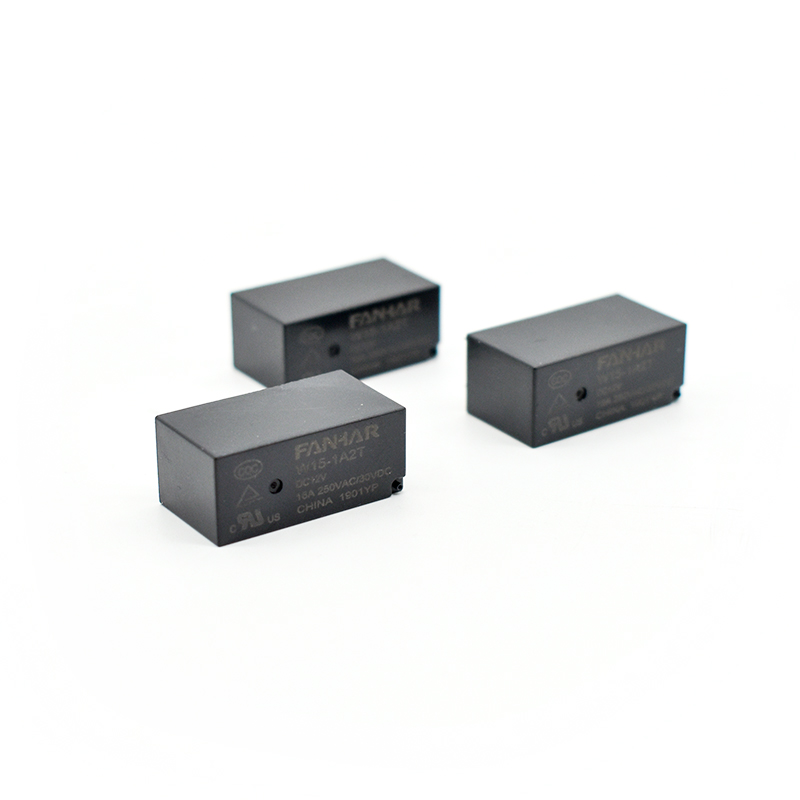

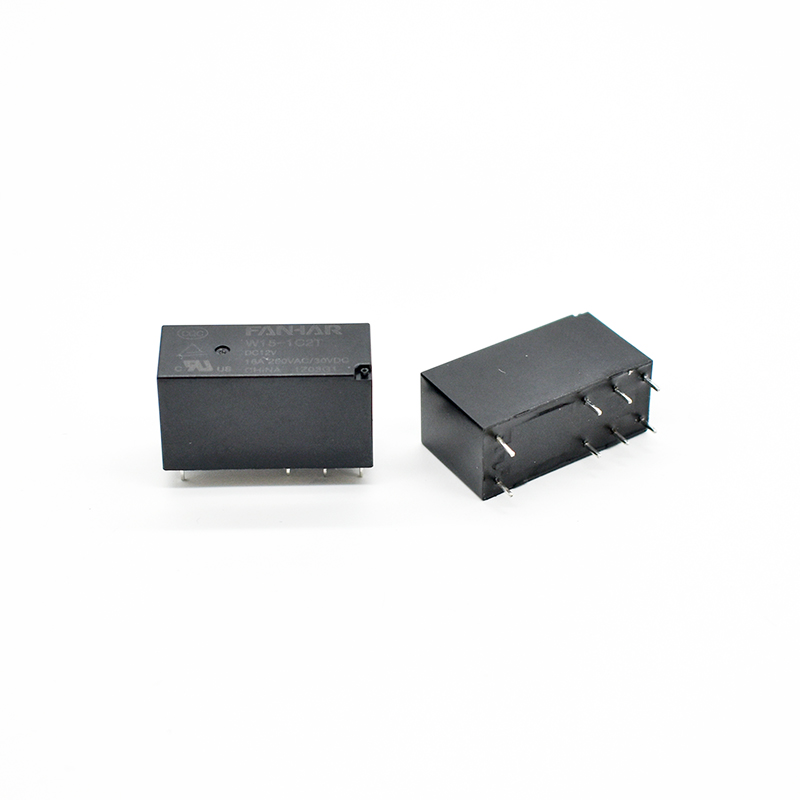

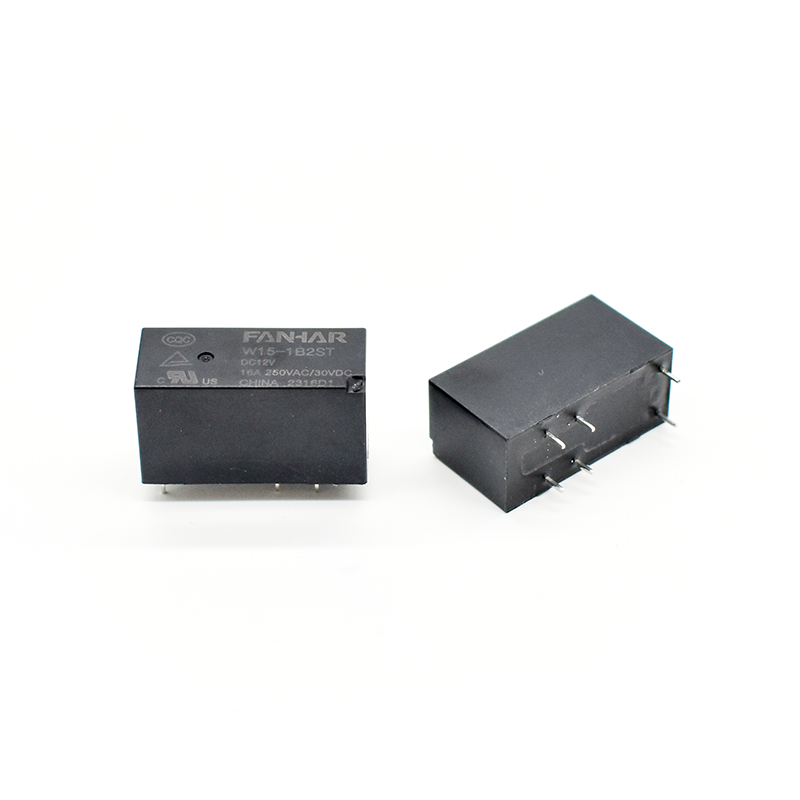

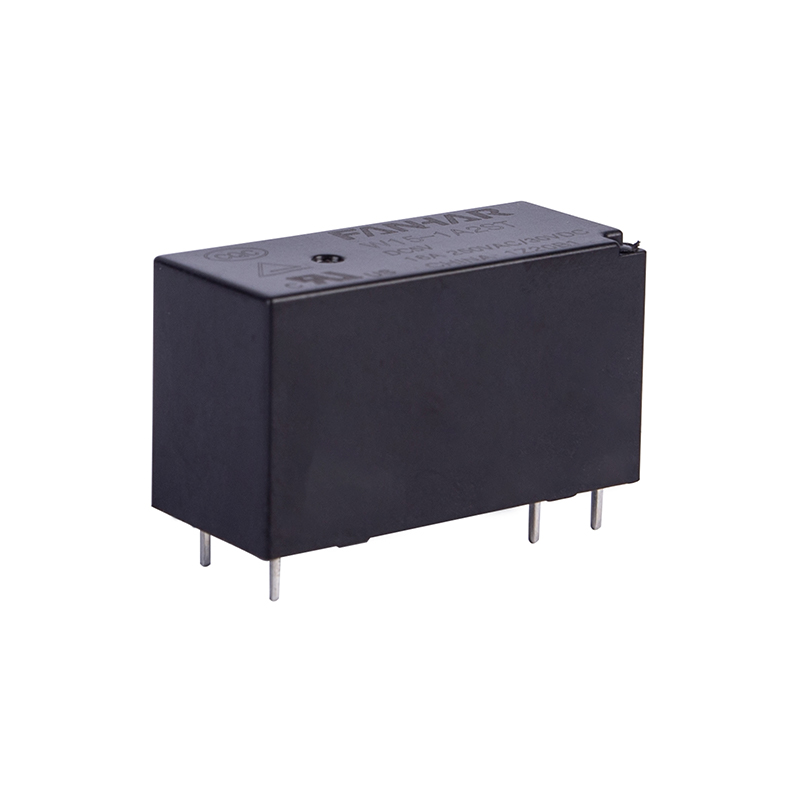

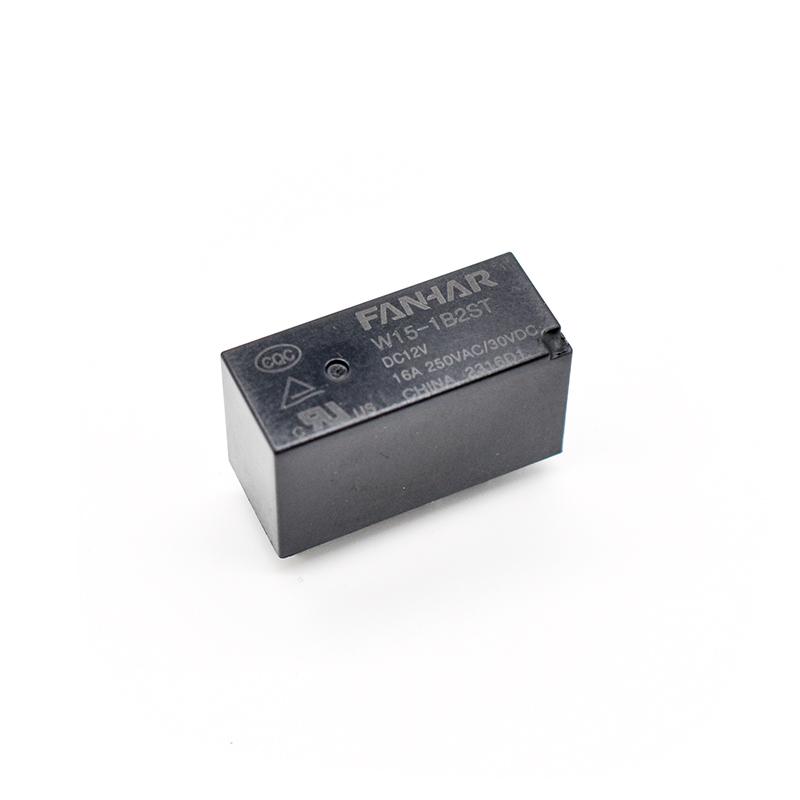

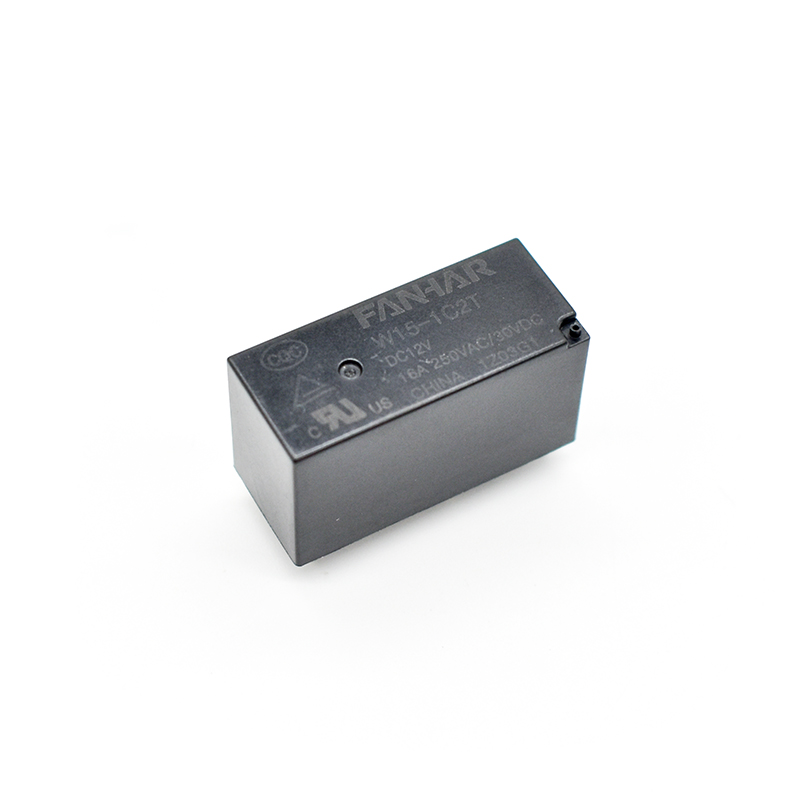

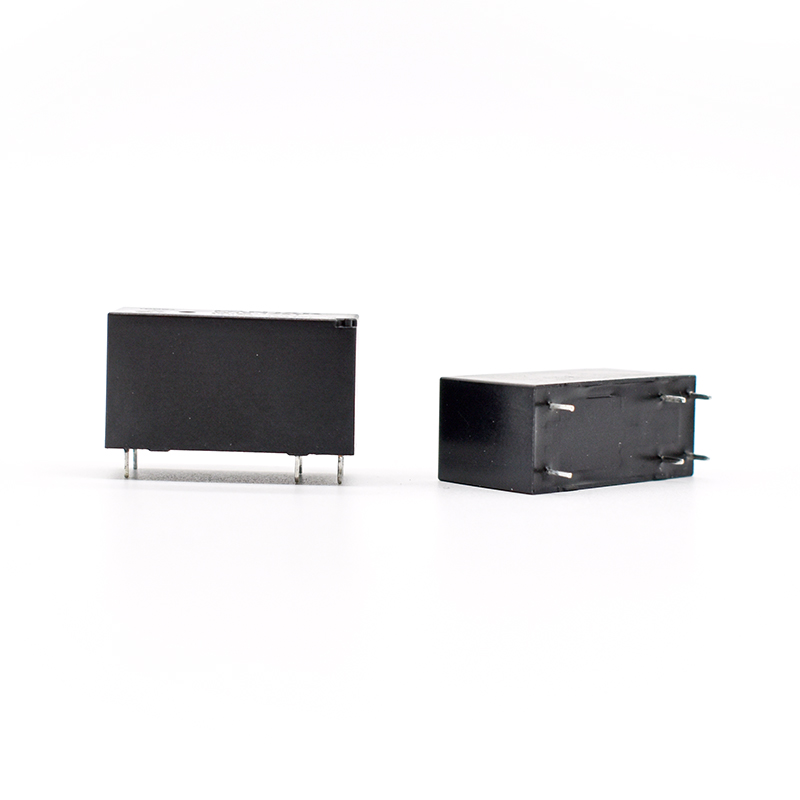

W15-1 16A 20A รีเลย์กำลังไฟ UL TUV CQC ได้มาตรฐาน

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1A、1B、1C

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤100mΩ(6VDC 1A)

ติดต่อวัสดุ

อักนี、AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

16A   250VAC/30VDC(มาตรฐาน)    20เอ   250VAC

Max. แรงดันไฟฟ้าสลับ

400VAC/30VDC

Max.การสลับกระแส

20A

ความจุการสลับสูงสุด

4000VA/480W

ขั้นต่ำที่อนุญาตให้โหลด

5VDC 100mA

ไฟฟ้า

ประสิทธิภาพการทำงาน

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ (500VDC)

อิเล็กทริก

ความแข็งแรง

(เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1,000VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

4000VAC, 1 นาที

เวลาดำเนินการ

≤15ms

เวลาวางจำหน่าย

≤10ms

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(Room temperature)

20A   250VAC

16A   250VAC/30VDC
5A     400VAC

5× 10 ⁴ ปฏิบัติการ (ON/OFF= 1s/9s)

1× 10 ⁵ ปฏิบัติการ (ON/OFF= 1s/9s)

1× 10 ⁵ ปฏิบัติการ (ON/OFF= 1s/9s)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C/105°C

ความชื้น

5% ถึง 90%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 12ก

การก่อสร้าง

พลาสติกปิดผนึก、ฟลักซ์หลักฐาน
