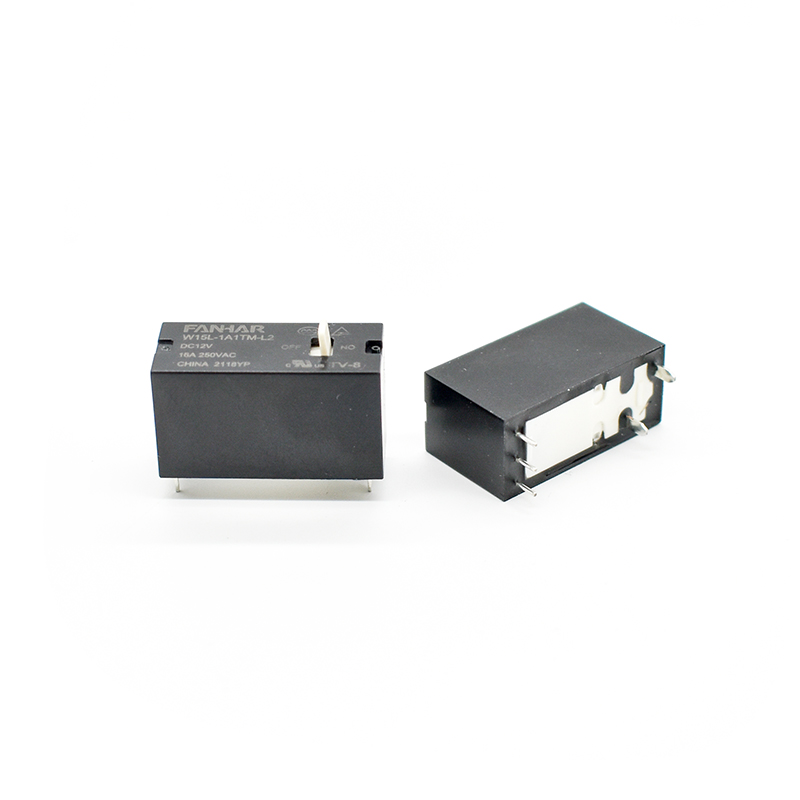

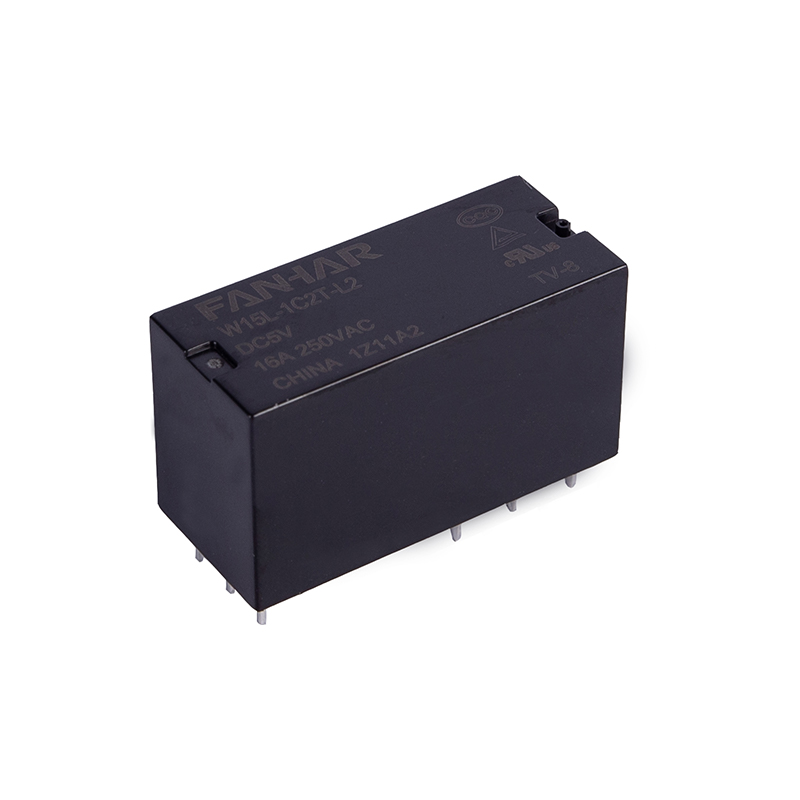

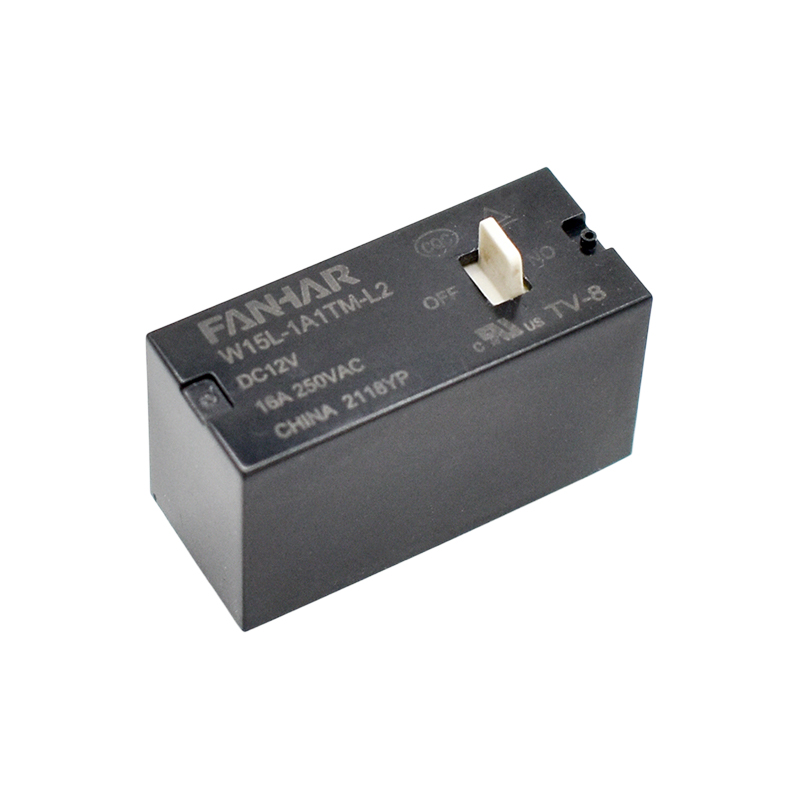

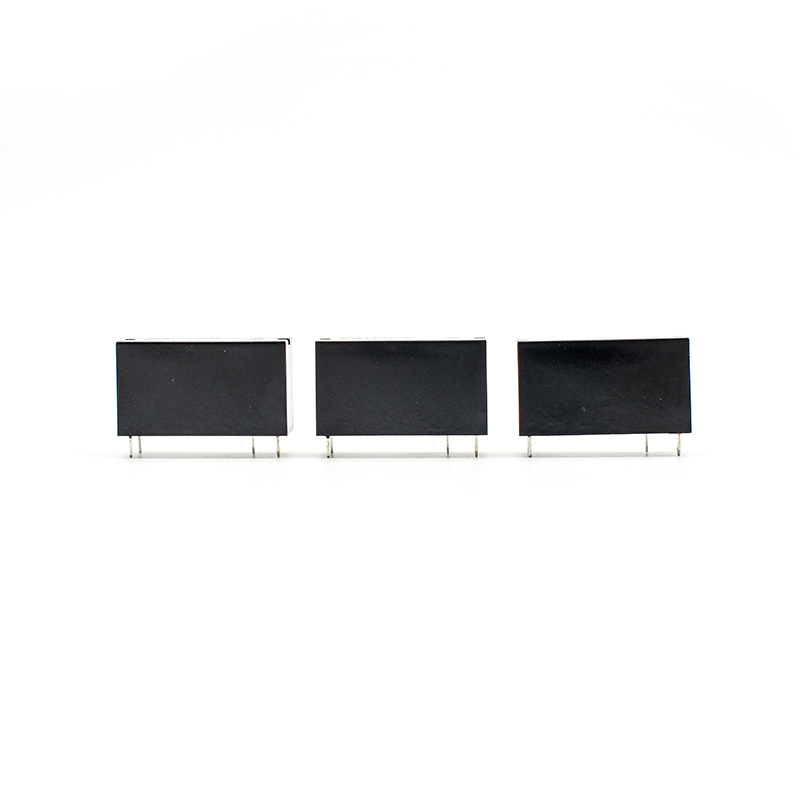

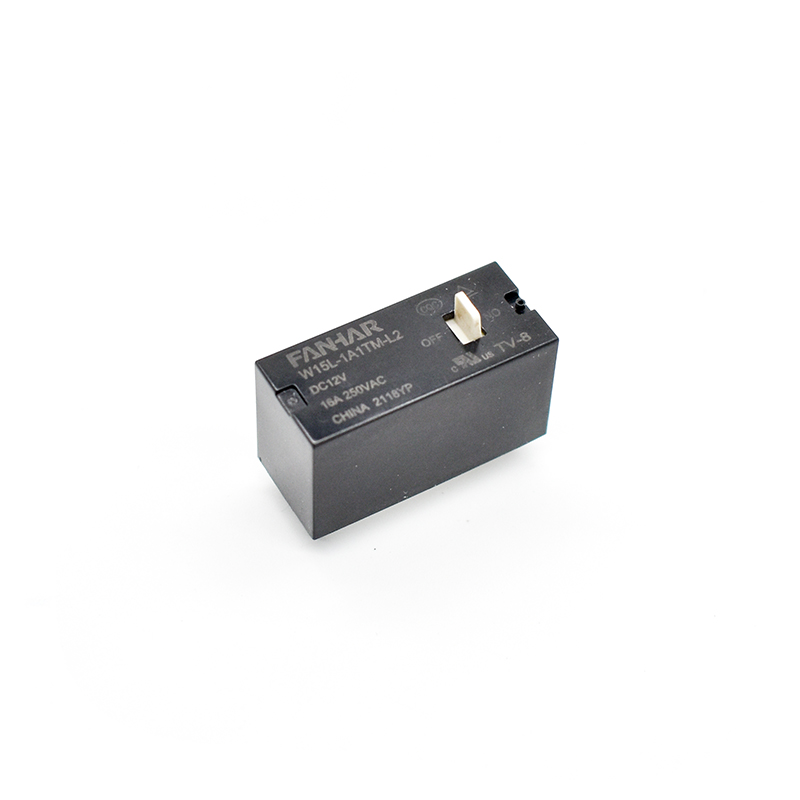

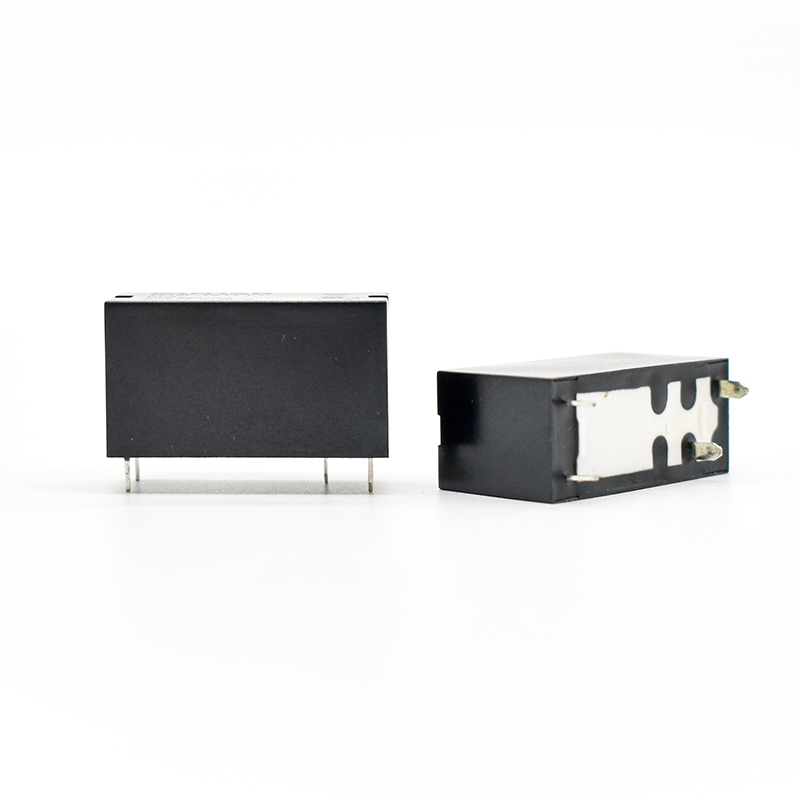

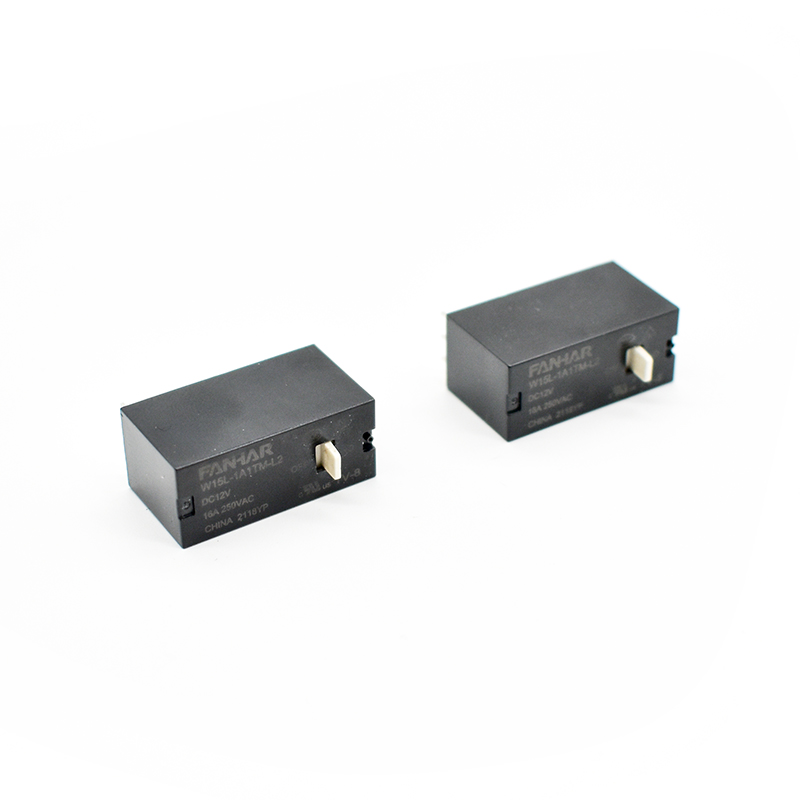

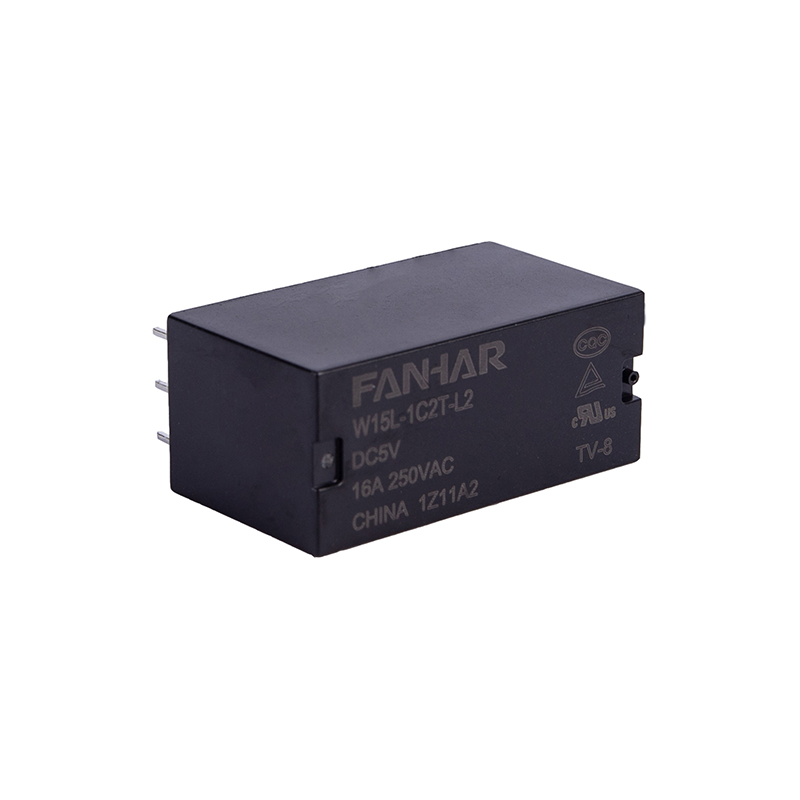

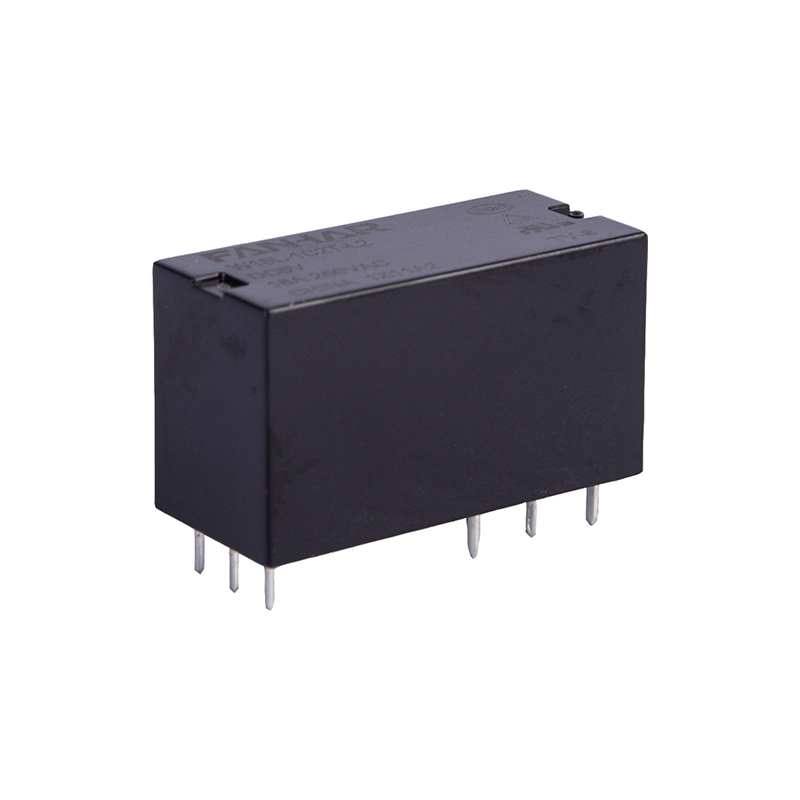

W15L 16A 20A รีเลย์ล็อค สอดคล้องตามมาตรฐาน UL TUV CQC

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1A、1B、1C

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤50mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

20เอ 250VAC

16เอ 250VAC (มาตรฐาน)

Max. แรงดันไฟฟ้าสลับ

277VAC

Max.การสลับกระแส

20เอ

ความจุการสลับสูงสุด

5,000VA

ขั้นต่ำที่อนุญาตให้โหลด

5VDC 100mA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1,000VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

1A/1B:4000VAC, 1 นาที    1C:3000VAC, 1 นาที

ตั้งเวลา

≤15ms

รีเซ็ตเวลา

≤15ms

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10G)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(อุณหภูมิห้อง)

20เอ

16A

250VAC

250VAC

5× 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)
1×10 ⁵ ปฏิบัติการ(ON/OFF= 1s/9s)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85/105°C

ความชื้น

5% ถึง 90%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 15g

การก่อสร้าง

พลาสติกปิดผนึก ฟลักซ์พิสูจน์อักษร
