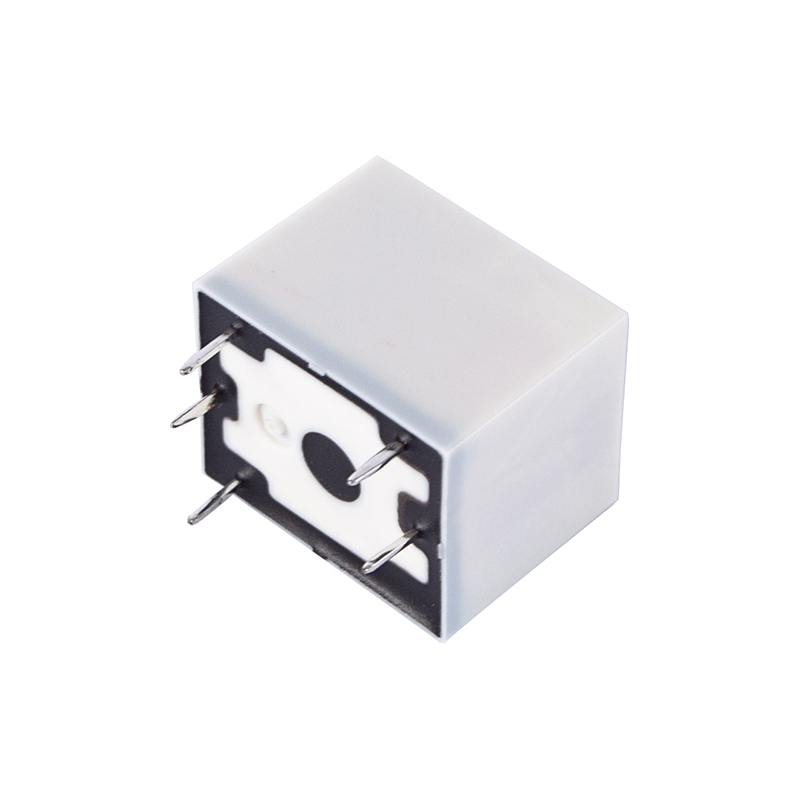

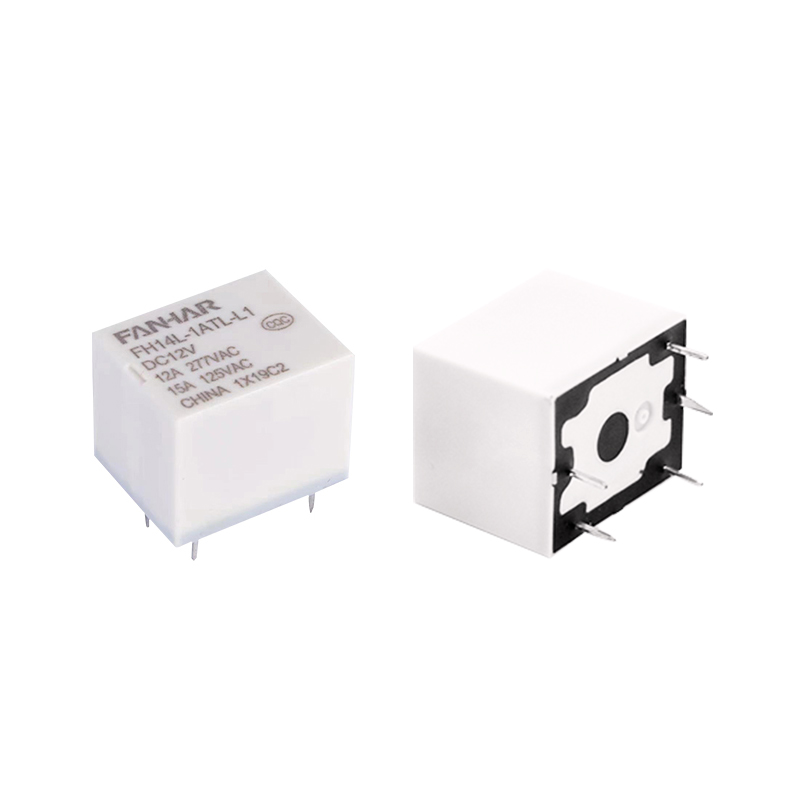

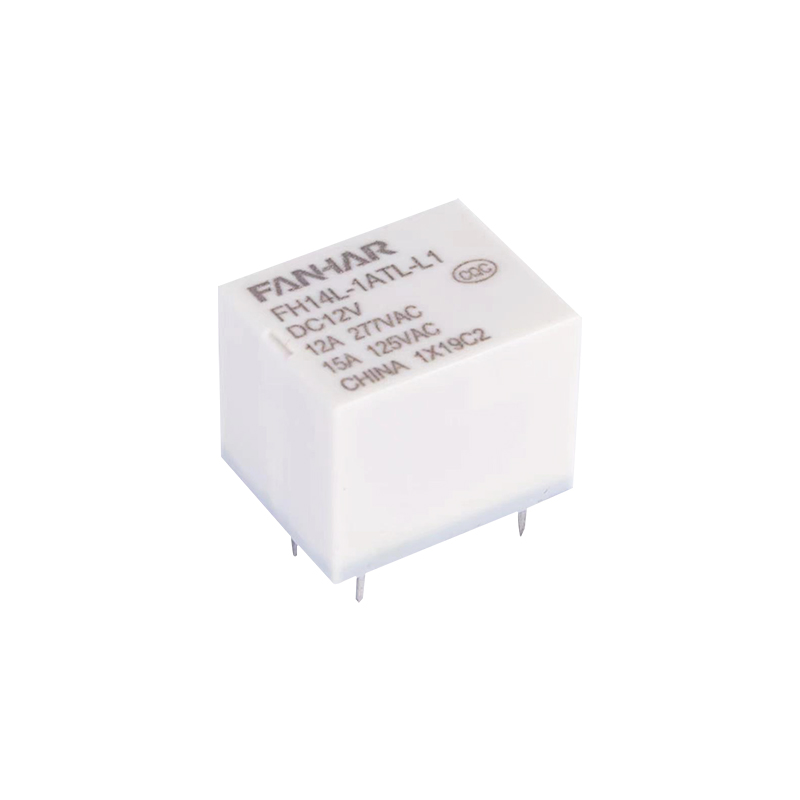

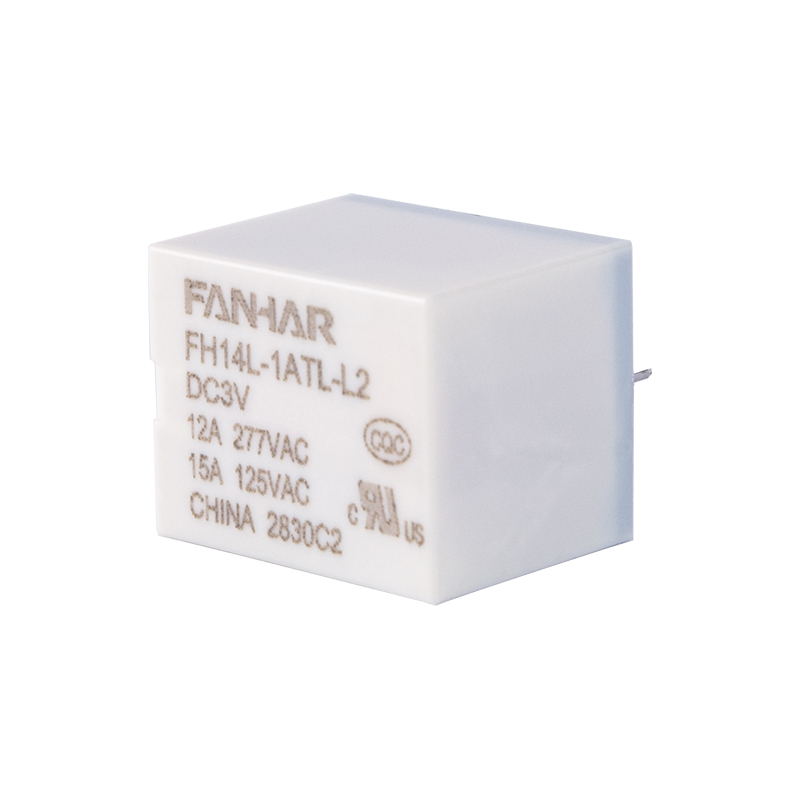

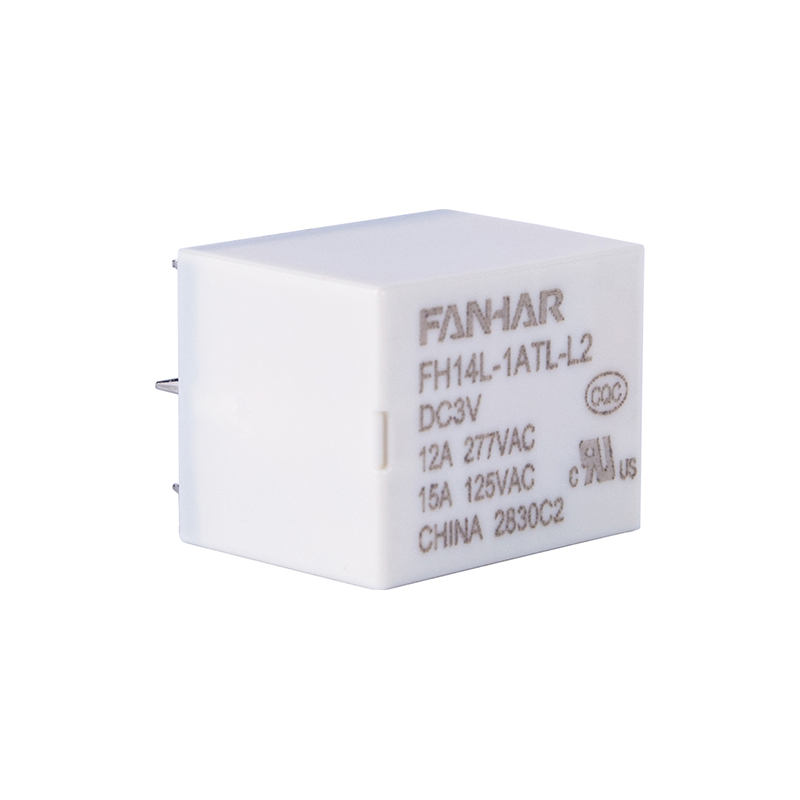

FH14L 12A 15A รีเลย์ล็อค สอดคล้องตามมาตรฐาน UL CQC

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

1A、1B、1C

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤100mΩ(6VDC 1A)

วัสดุหน้าสัมผัส

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

12เอ   277VAC

15เอ   125VAC

Max. แรงดันไฟฟ้าสลับ

277VAC

Max.การสลับกระแส

16เอ

ความจุการสลับสูงสุด

3324VA

ขั้นต่ำที่อนุญาตให้โหลด

5VDC 100mA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

750VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

1500VAC,1 นาที

ตั้งเวลา

≤10ms

รีเซ็ตเวลา

≤10ms

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(อุณหภูมิห้อง)

15A
12A

125VAC
277VAC

1× 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)
5× 10 ⁴ ปฏิบัติการ(ON/OFF= 1s/9s)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C

ความชื้น

5% ถึง 90%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 9 กรัม

การก่อสร้าง

พลาสติกปิดผนึก ฟลักซ์พิสูจน์อักษร
