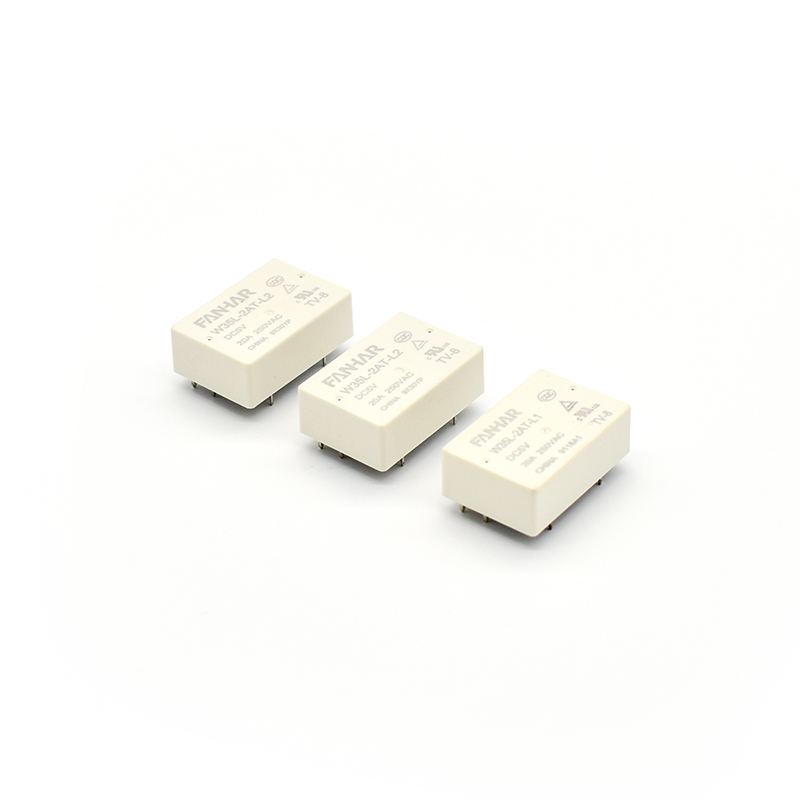

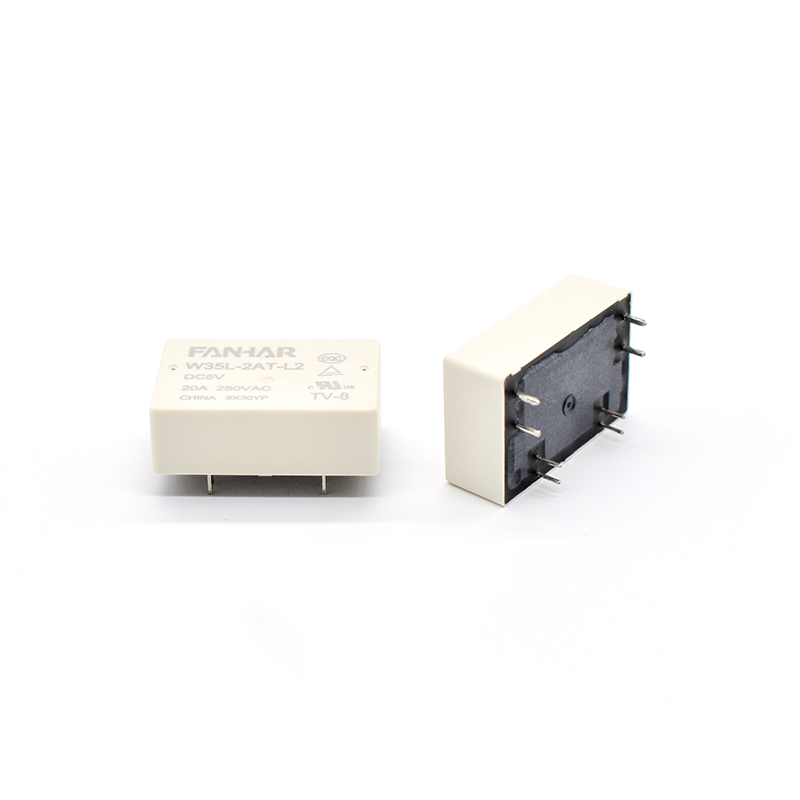

W35L 16A 20A รีเลย์ล็อค สอดคล้องตามมาตรฐาน UL TUV CQC

ข้อมูลจำเพาะ

รายการ

ข้อมูลการติดต่อ

ติดต่อนัดหมาย

2A、2B、1A1B

ความต้านทานต่อการสัมผัส (เริ่มต้น)

≤50mΩ(6VDC 1A)

ติดต่อวัสดุ

AgSnO ₂

ค่าพิกัด

โหลดพิกัด (โหลดความต้านทาน)

16เอ   250VAC (มาตรฐาน)
20เอ   250VAC

Max. แรงดันไฟฟ้าสลับ

277VAC

Max.การสลับกระแส

20เอ

ความจุการสลับสูงสุด

4000VA

Min.อนุญาตให้โหลด

5VDC 100mA

ประสิทธิภาพทางไฟฟ้า

ความต้านทานของฉนวน (เริ่มต้น)

1,000MΩ(500VDC)

ความเป็นฉนวน (เริ่มต้น)

ระหว่างผู้ติดต่อที่เปิดอยู่

1,000VAC, 1 นาที

ระหว่างชุดผู้ติดต่อ

2000VAC, 1 นาที

ระหว่างคอยล์และหน้าสัมผัส

4000VAC, 1 นาที

ตั้งเวลา

≤15ms

รีเซ็ตเวลา

≤15ms

ประสิทธิภาพทางกล

ทนต่อแรงกระแทก

มีประโยชน์ใช้สอย

98 ม./วินาที ² (10ก.)

ทำลายล้าง

980ม./วินาที ² (100กรัม)

ความต้านทานการสั่นสะเทือน

10Hz~55Hz 1.5 มม. DA

ความอดทน

เครื่องกล

1× 10 ⁶ ปฏิบัติการ

ไฟฟ้า(อุณหภูมิห้อง)

16A

20เอ

1.5 แรงม้า

250VAC

250VAC

250VAC (มอเตอร์)

1× 10 ⁵ ปฏิบัติการ(ON/OFF= 1s/9s)
5× 10 ⁴ ปฏิบัติการ (ON/OFF= 1s/9s)

5× 10 ⁴ ปฏิบัติการ (ON/OFF= 1s/9s)

สภาพใช้งาน

อุณหภูมิแวดล้อม

-40°C~85°C/105°C

ความชื้น

5% ถึง 85%

การสิ้นสุด

พีซีบี

น้ำหนักต่อหน่วย

ประมาณ 12ก

การก่อสร้าง

ป้องกันฟลักซ์
