W12T 40A พาวเวอร์รีเลย์ | PCB Relay สำหรับการชาร์จ EV และระบบไฟฟ้าโซลาร์เซลล์

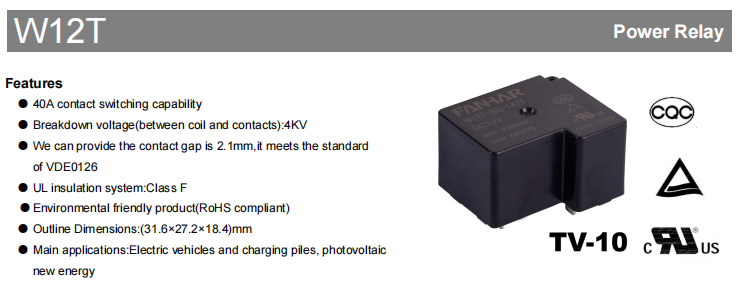

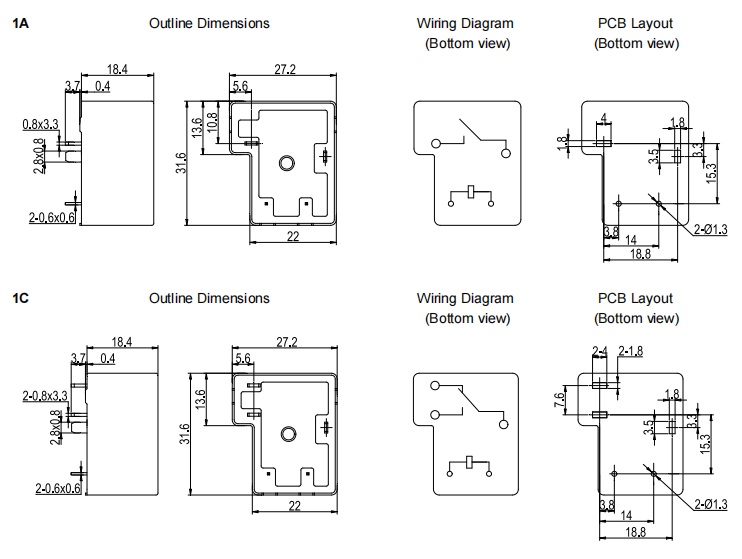

W12T เป็นรีเลย์กำลัง 40A ที่เปิดตัวโดย FANHAR Electronics ออกแบบมาเพื่อการใช้งานควบคุมกำลังสูง เช่น รถยนต์ไฟฟ้า เสาชาร์จ และระบบพลังงานหมุนเวียนจากเซลล์แสงอาทิตย์ (PV) รีเลย์มีความสามารถในการสลับหน้าสัมผัส 40A แรงดันไฟฟ้าทนไดอิเล็กตริกสูงสุด 4000VAC ระหว่างคอยล์และหน้าสัมผัส และช่องว่างหน้าสัมผัสเสริม ≥2.1 มม. ขณะเดียวกันก็รับประกันประสิทธิภาพการสลับโหลดสูง แต่ยังตรงตามข้อกำหนดด้านฉนวนไฟฟ้าและความปลอดภัยในอุปกรณ์พลังงานใหม่อีกด้วย ด้วยการออกแบบที่ยึด PCB ขนาดกะทัดรัด W12T มีขนาดเพียง 31.6 × 27.2 × 18.4 มม. และมีจำหน่ายในตัวเลือกแรงดันไฟฟ้าคอยล์ที่หลากหลาย เพื่อให้เหมาะกับความต้องการในการออกแบบอุปกรณ์ต่างๆ มีการใช้กันอย่างแพร่หลายในระบบควบคุมพลังงานใหม่

1. คุณลักษณะของผลิตภัณฑ์

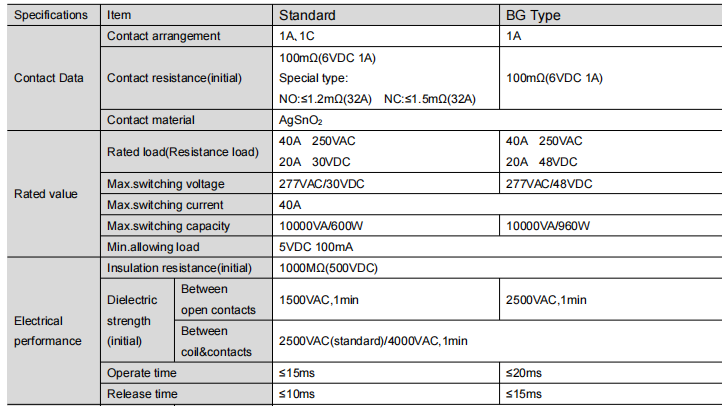

ความสามารถในการสลับกระแสไฟฟ้าสูง 40A
W12T มีโหลดควบคุมพิกัด 40A 250VAC รุ่นมาตรฐานรองรับโหลด DC 20A 30VDC ในขณะที่ประเภท BG รองรับโหลด DC 20A 48VDC ความสามารถในการสลับสูงสุดถึง 10,000VA ตรงตามข้อกำหนดการควบคุมพลังงานของอุปกรณ์กำลังสูง

ประสิทธิภาพของฉนวนสูงเพื่อความปลอดภัยของระบบที่เพิ่มขึ้น
เพื่อตอบสนองความต้องการด้านฉนวนของอุปกรณ์พลังงานใหม่ W12T จึงมีฉนวนไฟฟ้าที่ดีเยี่ยม:

แรงดันไฟฟ้าทนไดอิเล็กทริกสูงสุดระหว่างคอยล์และหน้าสัมผัส: 4000VAC

อิเล็กทริกทนต่อแรงดันไฟฟ้าระหว่างหน้าสัมผัส (ชนิด BG): 2500VAC

ความต้านทานของฉนวนเริ่มต้น: 1,000MΩ (ที่ 500VDC)

ประสิทธิภาพของฉนวนที่เหนือกว่าช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือในการปฏิบัติงาน

ช่องว่างหน้าสัมผัสเสริม ≥2.1มม
ประเภท W12T BG มีช่องว่างหน้าสัมผัส ≥2.1 มม. ซึ่งเป็นไปตามมาตรฐานไฟฟ้าโซลาร์เซลล์ VDE0126 ของยุโรป ซึ่งเป็นไปตามความต้องการให้มีระยะห่างการแยกหน้าสัมผัสที่มากขึ้นในการใช้งานระบบ PV บางประเภท

วัสดุสัมผัสคุณภาพสูง
W12T ซีรีส์นี้ใช้ AgSnO₂ (ซิลเวอร์-ดีบุกออกไซด์) เป็นวัสดุสัมผัส AgSnO₂ มีความต้านทานการกัดกร่อนของส่วนโค้งที่ดีเยี่ยม ความต้านทานการสัมผัสต่ำและเสถียร การนำความร้อนได้ดี และประสิทธิภาพการป้องกันการเชื่อมที่โดดเด่น ช่วยลดการเกิดอาร์คได้อย่างมีประสิทธิภาพและยืดอายุการใช้งานของรีเลย์

2. พารามิเตอร์ประสิทธิภาพ

ตัวเลือกแรงดันไฟฟ้าคอยล์ที่หลากหลาย
เพื่อรองรับการออกแบบระบบควบคุมที่หลากหลาย W12T มีจำหน่ายในแรงดันไฟฟ้าคอยล์หลายแบบ รวมถึง:
[ดูตารางข้อมูลจำเพาะของคอยล์ในเอกสารข้อมูลต้นฉบับ]

กำลังไฟพิกัดคอยล์ชนิดมาตรฐาน: 900mW

กำลังไฟพิกัดคอยล์ชนิด BG: 1400mW

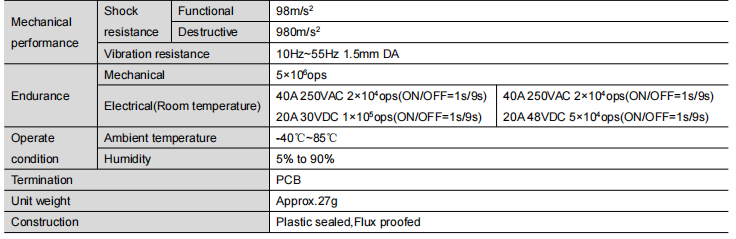

ประสิทธิภาพทางกลและทางไฟฟ้าที่มั่นคงและเชื่อถือได้
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

อายุการใช้งานของเครื่องจักร: 5 ล้านการดำเนินงาน

อายุการใช้งานไฟฟ้า:

40A 250VAC: 20,000 การทำงาน

20A 30VDC (รุ่นมาตรฐาน): 100,000 การทำงาน

20A 48VDC (ชนิด BG): 50,000 การทำงาน

เวลาใช้งาน (ประเภทมาตรฐาน): ≤15ms

เวลาวางจำหน่าย (ประเภทมาตรฐาน): ≤10ms

ช่วงอุณหภูมิในการทำงาน: -40°ซ ถึง 85°ซ เหมาะสำหรับการใช้งานอุปกรณ์อุตสาหกรรมและพลังงานใหม่ต่างๆ

การอนุมัติด้านความปลอดภัยหลายประการ

W12T has obtained several domestic and international product certifications, including: UL / cUL， ทูฟ ซีคิวซี

การรับรองเหล่านี้ครอบคลุมการใช้งานโหลด 40A AC และโหลด 20A DC ซึ่งรองรับการใช้ผลิตภัณฑ์ในตลาดต่างๆ

3. พื้นที่ใช้งานทั่วไป

ตามเอกสารข้อมูลผลิตภัณฑ์ W12T ใช้เป็นหลักใน:

รถยนต์ไฟฟ้า (EV)

กองชาร์จรถยนต์พลังงานใหม่

อุปกรณ์พลังงานทดแทนไฟฟ้าโซลาร์เซลล์ (PV)

ความสามารถในการสลับกระแสสูงและประสิทธิภาพของฉนวนเป็นไปตามข้อกำหนดการควบคุมพลังงานของการใช้งานข้างต้น

4. เหตุใดจึงเลือกพาวเวอร์รีเลย์ W12T

เนื่องจากเป็นรีเลย์กำลัง 40A ที่ออกแบบมาสำหรับภาคพลังงานใหม่ W12T จึงผสมผสานความสามารถในการรับน้ำหนักสูง ประสิทธิภาพของฉนวน และความน่าเชื่อถือเข้าด้วยกัน ข้อดีที่สำคัญ ได้แก่ :

ความสามารถในการสลับโหลด AC 40A

อิเล็กทริกสูงถึง 4000VAC ทนต่อแรงดันไฟฟ้าระหว่างคอยล์และหน้าสัมผัส

ช่องว่างหน้าสัมผัสเสริม ≥2.1 มม. เป็นไปตามมาตรฐาน VDE0126 PV

แรงดันไฟฟ้าคอยล์หลากหลายตั้งแต่ 5V ถึง 110VDC

ระบบฉนวน UL คลาส F

ช่วงอุณหภูมิในการทำงาน -40°C ถึง 85°C

ได้รับการรับรองโดย UL, TÜV, CQC ฯลฯ

เหมาะสำหรับรถยนต์ไฟฟ้า เสาชาร์จ พลังงานไฟฟ้าโซลาร์เซลล์ และการใช้พลังงานใหม่อื่นๆ

5. สรุป

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
