ความสามารถในการสลับโหลดสูงเพื่อตอบสนองความต้องการการควบคุมเปิด/ปิดของอุปกรณ์พลังงานใหม่

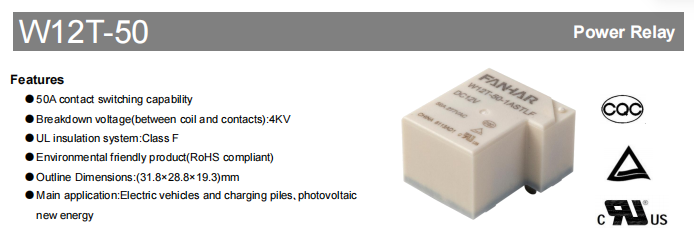

ด้วยการพัฒนาอย่างรวดเร็วของยานพาหนะไฟฟ้า อุปกรณ์ชาร์จ และระบบผลิตไฟฟ้าโซลาร์เซลล์ รีเลย์กำลังเผชิญกับข้อกำหนดที่สูงขึ้นสำหรับความน่าเชื่อถือของสวิตช์และความเสถียรในระยะยาวในการใช้งานไฟฟ้าแรงสูงและกระแสไฟฟ้าสูง ที่ W12T-50 รีเลย์พลังงานซีรีส์ใหม่ได้รับการออกแบบมาโดยเฉพาะสำหรับการควบคุมการสลับวงจรในภาคพลังงานใหม่ เหมาะสำหรับการสลับและควบคุมวงจรหลักในยานพาหนะไฟฟ้า เสาชาร์จ อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ และอุปกรณ์ที่คล้ายกัน รีเลย์มีการออกแบบติดตั้ง พีซีบี ขนาดกะทัดรัด โดยมีขนาดภายนอก 31.8×28.8×19.3 มม. และน้ำหนักประมาณ 30 กรัม มีจำหน่ายในรูปแบบหน้าสัมผัสสองแบบ: 1A (หนึ่งรูปแบบ A, ปกติเปิด) และ 1C (หนึ่งรูปแบบ C, แบบเปลี่ยน) ช่วยให้สามารถเลือกได้อย่างยืดหยุ่นตามความต้องการของวงจรที่แตกต่างกัน
| ข้อมูลจำเพาะ | รายการ | |
|---|---|---|
| ข้อมูลการติดต่อ | ติดต่อนัดหมาย | 1A､1C |
| ความต้านทานต่อการสัมผัส (เริ่มต้น) | 50mΩ(6VDC 1A) | |
| ติดต่อวัสดุ | AgSnO 2 | |
| ค่าพิกัด | โหลดพิกัด (โหลดความต้านทาน) | หมายเลข: 60A 277/250VAC 50เอ 277/250VAC 40A 277/250VAC นอร์ทแคโรไลนา:20A 277/250VAC |
| Max. แรงดันไฟฟ้าสลับ | 277VAC | |
| Max.การสลับกระแส | 50A | |
| ความจุการสลับสูงสุด | 138 50VA | |
| Min.อนุญาตให้โหลด | 5VDC 100mA |
การออกแบบฉนวนสูงเพื่อเพิ่มความปลอดภัยในการปฏิบัติงานของระบบ
อุปกรณ์พลังงานใหม่ทำงานภายใต้สภาวะไฟฟ้าแรงสูงเป็นระยะเวลานาน ทำให้มีความต้องการที่เข้มงวดในด้านประสิทธิภาพของฉนวนรีเลย์ W12T-50 ใช้ระบบฉนวน Class F UL แรงดันพังทลายระหว่างคอยล์และหน้าสัมผัสคือ 2500 VAC สำหรับรุ่นมาตรฐาน และสูงถึง 4000 VAC สำหรับประเภทไฟฟ้าแรงสูง ความเป็นฉนวนระหว่างหน้าสัมผัสแบบเปิดคือ 1500 VAC เป็นเวลา 1 นาที และความต้านทานฉนวนเริ่มต้นคือ ≥1000 MΩ (วัดที่ 500 VDC) คุณสมบัติการออกแบบเหล่านี้ช่วยปรับปรุงการแยกตัวทางไฟฟ้าและให้การป้องกันที่เชื่อถือได้สำหรับการทำงานของระบบที่ปลอดภัยและมีเสถียรภาพ
| ประสิทธิภาพทางไฟฟ้า | ||
|---|---|---|
| ความต้านทานของฉนวน (เริ่มต้น) | 1,000MΩ(500VDC) | |
| ความเป็นฉนวน (เริ่มต้น) | ระหว่างผู้ติดต่อที่เปิดอยู่ | 1500VAC,1 นาที |
| ระหว่างคอยล์และหน้าสัมผัส | 2500VAC(รุ่นมาตรฐาน)/4000VAC,1นาที | |
| เวลาดำเนินการ | ≤20มิลลิวินาที | |
| เวลาวางจำหน่าย | ≤10ms | |
มีเสถียรภาพและเชื่อถือได้ เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน
นอกเหนือจากประสิทธิภาพทางไฟฟ้าแล้ว W12T-50 ยังเน้นความน่าเชื่อถือทางกลไกและการปรับให้เข้ากับสภาพแวดล้อมอีกด้วย รีเลย์ทำงานได้อย่างเสถียรภายในช่วงอุณหภูมิแวดล้อม –40°C ถึง 85°C และช่วงความชื้น 5% ถึง 90% อายุการใช้งานของเครื่องจักรอยู่ที่ 5×10⁶ การทำงาน ซึ่งตอบสนองความต้องการของการทำงานบ่อยครั้งในระยะยาว ผลิตภัณฑ์ยังทนต่อแรงกระแทกได้ดี (แรงกระแทกจากการทำงาน 98 ม./วินาที² แรงกระแทกแบบทำลายล้าง 980 ม./วินาที²) และความต้านทานการสั่นสะเทือน (10 Hz~55 Hz, แอมพลิจูดสองเท่า 1.5 มม.) ทำให้เหมาะสำหรับอุปกรณ์ออนบอร์ดและระบบควบคุมทางอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง
| ประสิทธิภาพทางกล | ทนต่อแรงกระแทก | มีประโยชน์ใช้สอย | 98 ม./วินาที² |
| ทำลายล้าง | 980ม./วินาที2 | ||
| ความต้านทานการสั่นสะเทือน | 10Hz~55Hz 1.5 มม. DA | ||
| สิ่งแวดล้อมและการติดตั้ง | อุณหภูมิแวดล้อม | –40°ซ ~ 85°ซ | |
| ความชื้น | 5% ~ 90% | ||
| การสิ้นสุด | PCB | ||
| น้ำหนัก | ประมาณ 30 ก | ||
| การก่อสร้าง | ≤พลาสติกปิดผนึก ป้องกันฟลักซ์ | ||
ตัวเลือกการใช้แรงดันไฟฟ้าและการใช้พลังงานหลายคอยล์เพื่อให้เหมาะกับระบบควบคุมที่แตกต่างกัน
เพื่อรองรับวงจรควบคุมต่างๆ W12T-50 มีให้เลือกสองเวอร์ชันที่ใช้กำลังไฟแบบคอยล์: รุ่นมาตรฐานและรุ่นละเอียดอ่อน รุ่นมาตรฐานมีการใช้พลังงานคอยล์ประมาณ 1.2 W และมีจำหน่ายในพิกัดแรงดันไฟฟ้า DC หกระดับ: 5V, 6.5V, 12V, 24V, 48V และ 110V ชนิดไวต่อแสงกินไฟประมาณ 0.9 วัตต์ และครอบคลุมช่วงแรงดันไฟฟ้าเดียวกัน มีให้เลือกทั้ง 2 รุ่น แรงดันไฟฟ้าสูงสุด ≤75% ของแรงดันไฟฟ้าที่กำหนด และแรงดันไฟฟ้าตกที่ ≥10% ของแรงดันไฟฟ้าที่กำหนด เวลาใช้งานคือ ≤20 ms และเวลาปล่อยคือ ≤10 ms การออกแบบคอยล์แบบครบวงจรตอบสนองความต้องการของระบบควบคุมที่แตกต่างกัน และช่วยให้สามารถเลือกได้อย่างยืดหยุ่นตามความสามารถของไดรฟ์
การป้องกันสองประเภทเพื่อให้เหมาะกับสภาพแวดล้อมการทำงานที่แตกต่างกัน
W12T-50 มีจำหน่ายในสองรูปแบบ: พลาสติกปิดผนึกและฟลักซ์ป้องกัน พลาสติกชนิดปิดผนึกปิดสนิท ป้องกันก๊าซที่เป็นอันตราย เช่น H₂S, SO₂, NO₂ รวมถึงฝุ่นได้อย่างมีประสิทธิภาพ แนะนำให้ใช้ในสภาพแวดล้อมที่รุนแรง เช่น พื้นที่อุตสาหกรรมและกองชาร์จกลางแจ้ง ชนิดป้องกันฟลักซ์จะป้องกันการแทรกซึมของฟลักซ์ระหว่างการบัดกรีเท่านั้น และเหมาะสำหรับอุปกรณ์ภายในอาคารที่สะอาด คำแนะนำในการเลือก: สำหรับสภาพแวดล้อมที่สะอาด แนะนำให้ใช้ชนิดป้องกันฟลักซ์ สำหรับสภาพแวดล้อมที่ไม่สะอาด (ประกอบด้วย H₂S, SO₂, NO₂, ฝุ่น และมลพิษอื่นๆ) ชนิดปิดผนึกพลาสติกเป็นตัวเลือกที่ต้องการ
การออกแบบที่กะทัดรัดเพื่อการบูรณาการอุปกรณ์ที่ง่ายดาย

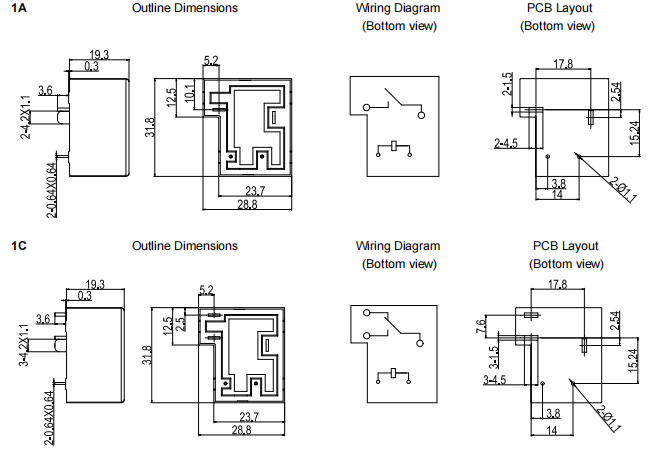

W12T-50 ใช้การออกแบบแพลตฟอร์มขนาดกะทัดรัดแบบครบวงจรโดยมีขนาดภายนอก 31.8×28.8×19.3 มม. สำหรับขนาดที่ไม่มีพิกัดความเผื่อที่ระบุ: ขนาด ≤1 มม. มีพิกัดความเผื่อ ±0.2 มม. ขนาด >1 มม. และ <5 มม. มีพิกัดความเผื่อ ±0.3 มม. ขนาด ≥5 มม. มีความคลาดเคลื่อน ±0.5 มม. สำหรับโครงร่าง PCB ขนาดที่ไม่ระบุจะอยู่ที่ ±0.1 มม. เสมอ ขนาดการติดตั้งมาตรฐานและโครงร่างพินช่วยให้ผู้ผลิตอุปกรณ์สามารถบูรณาการและอัปเกรดผลิตภัณฑ์ได้อย่างรวดเร็ว
พื้นที่ใช้งานทั่วไป
ด้วยความสามารถในการสลับโหลดสูง ประสิทธิภาพของฉนวนสูง และการออกแบบแพลตฟอร์มที่สมบูรณ์ ทำให้ W12T-50 สามารถใช้งานได้อย่างกว้างขวางในด้านต่อไปนี้:
ยานพาหนะไฟฟ้า : การควบคุมวงจรหลักในระบบจัดการแบตเตอรี่ BMS
กองชาร์จ : ป้องกันการเปิด/ปิดที่ขั้วเอาท์พุท AC/DC
พลังงานไฟฟ้าโซลาร์เซลล์ใหม่ : การสลับวงจรในอินเวอร์เตอร์และกล่องรวมสัญญาณ ในการใช้งานเหล่านี้ รีเลย์จะทำหน้าที่ต่างๆ เป็นหลัก เช่น การควบคุมกำลัง การสลับวงจรหลัก และ การควบคุมการชาร์จ มอบโซลูชันการควบคุมกระแสไฟฟ้าที่เสถียรและเชื่อถือได้สำหรับระบบ
คำถามที่พบบ่อย
คำถามที่ 1: พื้นที่การใช้งานหลักของ W12T คืออะไร รีเลย์ 50 ซีรีย์?
ซีรีส์ W12T-50 ส่วนใหญ่ใช้สำหรับการควบคุมการสลับวงจรในภาคพลังงานใหม่ รวมถึงยานพาหนะไฟฟ้า เสาชาร์จ และอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ซึ่งทำหน้าที่สลับวงจรหลักและควบคุมพลังงาน
คำถามที่ 2: ความสามารถในการโหลดของ W12T เป็นเท่าใด 50?
สำหรับหน้าสัมผัสเปิดตามปกติ (NO) ภายใต้โหลดความต้านทาน 277/250 VAC กระแสไฟที่กำหนดมีให้เลือกสามระดับ: 40A, 50A และ 60A หน้าสัมผัสแบบปิดตามปกติ (NC) ได้รับการจัดอันดับที่ 20A แรงดันไฟฟ้าสวิตชิ่งสูงสุดคือ 277 VAC กระแสสวิตชิ่งสูงสุดคือ 50A และความสามารถในการสวิตชิ่งสูงสุดคือ 13850 VA
คำถามที่ 3: W12T มีประสิทธิภาพในการเป็นฉนวนเท่าใด 50 ให้?
ใช้ระบบฉนวน Class F UL ความเป็นฉนวนระหว่างหน้าสัมผัสแบบเปิดคือ 1500 VAC/1 นาที ระหว่างคอยล์และหน้าสัมผัสคือ 2500 VAC สำหรับรุ่นมาตรฐาน และ 4000 VAC สำหรับรุ่นสูง ประเภทแรงดันไฟฟ้า ความต้านทานของฉนวนเริ่มต้นคือ ≥1000 MΩ (ที่ 500 VDC)
คำถามที่ 4: พลาสติกชนิดปิดผนึกและชนิดกันฟลักซ์แตกต่างกันอย่างไร และวิธีการเลือก
พลาสติกชนิดซีลปิดสนิทและสามารถต้านทานก๊าซที่มีฤทธิ์กัดกร่อน (H₂S, SO₂, NO₂) และฝุ่นได้ ชนิดป้องกันฟลักซ์จะป้องกันการซึมของฟลักซ์ระหว่างการบัดกรีเท่านั้น สำหรับสภาพแวดล้อมที่สะอาด แนะนำให้ใช้ชนิดป้องกันฟลักซ์ สำหรับสภาพแวดล้อมที่ไม่สะอาด (ประกอบด้วย H₂S, SO₂, NO₂, ฝุ่น ฯลฯ) แนะนำให้ใช้ชนิดปิดผนึกพลาสติก
คำถามที่ 5: ประเภทมาตรฐานและประเภทละเอียดอ่อนสามารถใช้แทนกันได้หรือไม่
ไม่สามารถสับเปลี่ยนกันได้โดยตรงเนื่องจากความต้านทานของคอยล์และการใช้พลังงานแตกต่างกัน รุ่นมาตรฐานต้องการกระแสไฟของไดรฟ์สูงกว่า ในขณะที่ประเภทละเอียดอ่อนต้องการน้อยกว่า เมื่อเปลี่ยน จะต้องคำนวณพารามิเตอร์การขับเคลื่อนคอยล์ใหม่ตามความสามารถของวงจรขับเคลื่อน
