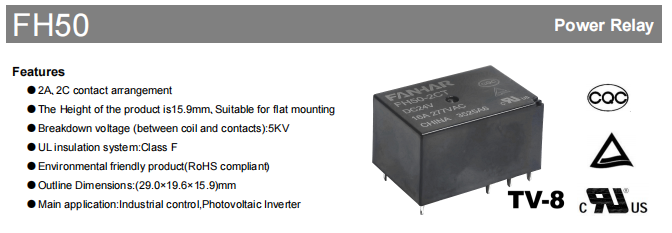

FH50 รีเลย์อุตสาหกรรม

ในขอบเขตของระบบอัตโนมัติทางอุตสาหกรรมและพลังงานทดแทนที่เปลี่ยนแปลงอย่างรวดเร็วในปัจจุบัน ข้อกำหนดสำหรับส่วนประกอบของระบบพื้นฐาน (รีเลย์) มีมากกว่าบทบาทพื้นฐานของ "การเปิดและปิดวงจร" ตอนนี้พวกเขาจะต้องทนทานต่อสภาพแวดล้อมที่รุนแรงขึ้น รับมือกับโหลดพลังงานที่สูงขึ้น รับประกันอายุการใช้งานที่ยาวนานขึ้น และปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมระดับโลกที่เข้มงวด วันนี้ เรานำเสนอการวิเคราะห์เชิงลึกของรีเลย์กำลังสูง FH50 ซึ่งเป็นอุปกรณ์ประสิทธิภาพสูง 16A ที่ออกแบบมาเป็นพิเศษสำหรับการใช้งานที่มีความต้องการสูง เช่น การควบคุมทางอุตสาหกรรมและอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์

ข้อดีหลัก

FH50 เป็นตัวแทนมากกว่ารีเลย์ เป็นความมุ่งมั่นอย่างมั่นคงต่อเสถียรภาพของระบบ จุดแข็งหลักปรากฏชัดในด้านต่อไปนี้:

การออกแบบที่มีความหนาแน่นสูง การติดตั้งที่ยืดหยุ่น

ด้วยขนาดกะทัดรัดเพียง 29.0 มม. (L) x 19.6 มม. (W) x 15.9 มม. (H) ฐานที่เล็กทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งแบบเรียบ สิ่งนี้ช่วยประหยัดพื้นที่ PCB อันมีค่าได้อย่างมีประสิทธิภาพ ซึ่งสอดคล้องกับแนวโน้มสมัยใหม่เกี่ยวกับการย่อขนาดและการออกแบบที่มีความหนาแน่นสูงในอุปกรณ์อุตสาหกรรม โครงสร้างน้ำหนักเบาเพียงประมาณ 16.5 กรัม ยังอำนวยความสะดวกในการประกอบและการผลิตแบบอัตโนมัติอีกด้วย

การแยกไฟฟ้าและความปลอดภัย

แรงดันไฟฟ้าทนสูงพิเศษ: ความเป็นฉนวนระหว่างขดลวดและหน้าสัมผัสบรรลุถึง 5000VAC อย่างน่าอัศจรรย์ ช่วยให้มั่นใจได้ถึงการแยกทางไฟฟ้าที่แข็งแกร่งสำหรับระบบ ดังนั้นจึงป้องกันวงจรควบคุมแรงดันไฟฟ้าต่ำจากข้อผิดพลาดด้านไฟฟ้าแรงสูง ซึ่งเป็นคุณลักษณะสำคัญในการใช้งานไฟฟ้าแรงสูง เช่น อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์

ระดับความเป็นฉนวน: ความต้านทานของฉนวนเริ่มต้นอยู่ที่ 1,000MΩ (ที่ 500VDC) ทำให้มั่นใจได้ว่ากระแสไฟฟ้ารั่วจะน้อยมาก

ระบบฉนวน UL Class F: สิ่งนี้บ่งชี้ว่าวัสดุฉนวนสามารถทนต่ออุณหภูมิได้สูงถึง 155°C ซึ่งให้ความปลอดภัยและความน่าเชื่อถือที่ดีขึ้น

ความสามารถในการจัดการโหลดอันทรงพลัง

โหลดพิกัด 16A: สามารถรองรับโหลดตัวต้านทาน 16A ที่ 277VAC ได้อย่างง่ายดาย โดยมีกำลังสวิตชิ่งสูงสุดถึง 4432VA ซึ่งเพียงพอที่จะใช้งานเครื่องจักรอุตสาหกรรม มอเตอร์ เครื่องทำความร้อน และอุปกรณ์อื่นๆ ในอุตสาหกรรมต่างๆ

หน้าสัมผัสคุณภาพสูง: ใช้วัสดุหน้าสัมผัส AgSnO2 (ซิลเวอร์ ทิน ออกไซด์) ที่ยั่งยืนต่อสิ่งแวดล้อม เมื่อเปรียบเทียบกับ AgCdO ทั่วไป AgSnO2 ให้ความต้านทานต่อการเชื่อมและการกัดเซาะของส่วนโค้ง นำไปสู่ประสิทธิภาพที่โดดเด่นในการใช้งานที่มีกระแสไฟฟ้าสูงและกระแสไหลเข้าสูง และยืดอายุการใช้งานทางไฟฟ้าได้อย่างเห็นได้ชัด

ความสามารถในการโหลดขั้นต่ำ: รองรับโหลดขั้นต่ำสุดจนถึง 5VDC 100mA ทำให้สามารถใช้งานได้ในสถานการณ์การสลับสัญญาณบางสถานการณ์ จึงเพิ่มความคล่องตัว

ตอบสนองรวดเร็วและมีความทนทานสูง

การทำงานที่รวดเร็ว: เวลาในการทำงาน ≤10ms เวลาการปล่อย ≤5ms เป็นไปตามข้อกำหนดสำหรับปฏิกิริยาที่รวดเร็วในระบบควบคุมอุตสาหกรรม

ความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้กว้าง: ช่วงอุณหภูมิในการทำงานครอบคลุม -40°C ถึง 85°C โดยมีช่วงความชื้น 5% ถึง 85% มันทำงานได้อย่างน่าเชื่อถือทั้งในความเย็นจัดและความร้อนจัด

สมรรถนะทางกลที่ยอดเยี่ยม: แสดงความต้านทานแรงกระแทก 10 กรัม (ขณะปฏิบัติงาน) และ 100 กรัม (ภัยพิบัติ) นอกเหนือจากความต้านทานการสั่นสะเทือน 10Hz ถึง 55Hz, 1.5 มม. DA สิ่งนี้รับประกันการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่ต้องเผชิญกับการสั่นสะเทือนและการกระแทกทางกล

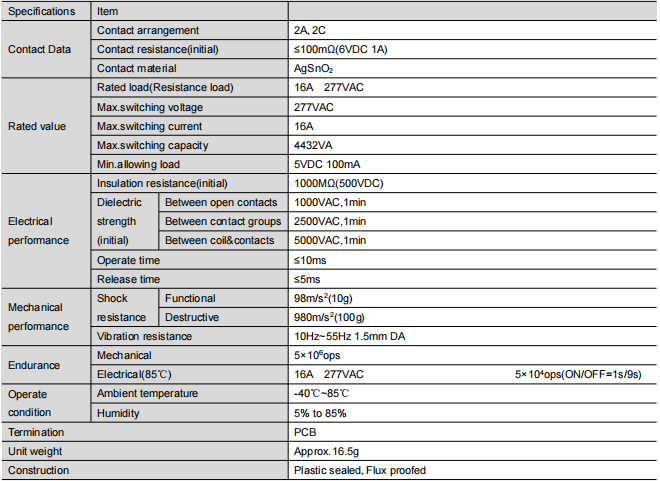

การวิเคราะห์พารามิเตอร์ทางเทคนิคเชิงลึก (จำเป็นสำหรับการเลือก)

เพื่อช่วยคุณในการเลือกที่แม่นยำยิ่งขึ้น เราได้จัดเตรียมการตีความพารามิเตอร์ทางเทคนิคที่สำคัญให้ลึกซึ้งยิ่งขึ้น:

การใช้งานทั่วไป: นอกเหนือจาก PV และการควบคุมทางอุตสาหกรรม

แม้ว่าการใช้งานหลักคือการควบคุมทางอุตสาหกรรมและอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ เมื่อพิจารณาจากประสิทธิภาพของ FH50 ยังถูกใช้อย่างกว้างขวางใน:

อินเวอร์เตอร์ PV: สำหรับวงจรสวิตชิ่งและป้องกันทั้งด้านไฟฟ้ากระแสตรงและไฟฟ้ากระแสสลับ คุณลักษณะแรงดันไฟฟ้าทนสูงเข้ากันได้ดีกับสภาพแวดล้อมไฟฟ้าแรงสูงของระบบ PV

แผงควบคุมอุตสาหกรรม: ทำหน้าที่เป็นตัวกลางระหว่าง PLC, ตัวจับเวลา, ตัวควบคุมอุณหภูมิ และโหลดภายนอก รวมถึงมอเตอร์ โซลินอยด์วาล์ว และเครื่องทำความร้อน

บ้านอัจฉริยะ / ระบบอัตโนมัติในอาคาร: ใช้ในการควบคุมแสงสว่างกำลังสูง ระบบ HVAC การจัดการปั๊ม ฯลฯ

อุปกรณ์ชาร์จ EV: ในเสาชาร์จ AC ซึ่งทำหน้าที่เป็นส่วนประกอบสำคัญในการควบคุมนักบินและการสลับวงจรหลัก

การจัดการพลังงาน: สำหรับการสลับพลังงานและการควบคุมเอาต์พุตในอุปกรณ์ เช่น UPS และอุปกรณ์ควบคุมแรงดันไฟฟ้า

คู่มือการใช้งานและการเลือกใช้งาน: ทำอย่างไรจึงจะตัดสินใจได้ดีที่สุด?

เอกสารประกอบจะเน้นถึงประเภทโครงสร้างสองประเภท ซึ่งเป็นกุญแจสำคัญในกระบวนการคัดเลือก:

ประเภทพิสูจน์ฟลักซ์:

สภาพแวดล้อมที่แนะนำ: สภาพแวดล้อมที่สะอาด เช่น ภายในเครื่องใช้ในครัวเรือนหรือตู้กระจายเครื่องปรับอากาศ ช่วยป้องกันไม่ให้ก๊าซฟลักซ์เข้าสู่รีเลย์ในระหว่างกระบวนการบัดกรี PCB ได้อย่างมีประสิทธิภาพ

หมายเหตุ: ไม่ได้ให้การป้องกันที่สมบูรณ์ต่อการแทรกซึมของก๊าซที่มีฤทธิ์กัดกร่อนภายนอก (เช่น H2S, SO2, NO2) และอนุภาค

ชนิดซีลพลาสติก:

สภาพแวดล้อมที่แนะนำ: สภาพที่ไม่สะอาดหรือมีฤทธิ์กัดกร่อน รวมถึงโรงงานเคมี เครื่องจักรกลางแจ้ง หรือโรงงานที่มีความเข้มข้นของฝุ่นสูง หน้าสัมผัสภายในแยกออกจากสภาพแวดล้อมภายนอกโดยสิ้นเชิง จึงทนทานต่อการกัดกร่อนและป้องกันฝุ่น

สรุป: หากคุณมีความต้องการอย่างมากสำหรับความน่าเชื่อถือในระยะยาวหรือไม่สามารถคาดการณ์สภาพแวดล้อมการทำงานขั้นสุดท้ายได้ การเลือกประเภทซีลพลาสติกคือวิธีแก้ปัญหาที่แข็งแกร่งกว่า

การแจ้งเตือนการติดตั้งและการออกแบบ

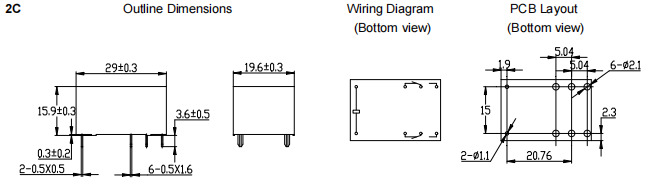

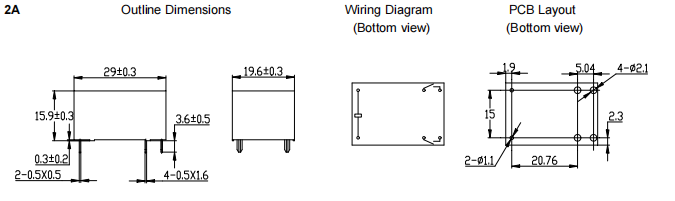

ปฏิบัติตามค่าเผื่อโครงร่าง PCB ที่แนะนำอย่างเคร่งครัด (±0.1 มม.) และค่าเผื่อมิติโครงร่างเพื่อให้แน่ใจว่าคุณภาพการติดตั้งและการบัดกรีที่เหมาะสม

ในระหว่างการจัดการและการติดตั้งผลิตภัณฑ์ หลีกเลี่ยงการทำหล่นหรือกระแทกอย่างรุนแรง เนื่องจากอาจทำให้เกิดการเปลี่ยนแปลงพารามิเตอร์ภายในได้

สรุปและแนวโน้ม

รีเลย์กำลังสูง FH50 โดดเด่นด้วยขนาดที่กะทัดรัด แรงดันไฟฟ้าแยกสูงถึง 5KV ความสามารถในการโหลดที่สำคัญที่ 16A และการรับรองความปลอดภัยสากลที่ครอบคลุม (UL, TUV, CQC) แสดงถึงตัวเลือกที่น่าเกรงขามสำหรับภาคส่วนการควบคุมทางอุตสาหกรรมและพลังงานหมุนเวียน มันเกินกว่าส่วนประกอบสวิตชิ่งธรรมดา โดยทำหน้าที่เป็นพันธมิตรที่สำคัญที่ช่วยให้มั่นใจถึงประสิทธิภาพที่ยั่งยืนและเชื่อถือได้ของระบบของคุณ และเพิ่มขีดความสามารถในการแข่งขันในตลาดของผลิตภัณฑ์ของคุณ

FH50 เป็นตัวเลือกที่เป็นแบบอย่างสำหรับผู้ที่แสวงหาพาวเวอร์รีเลย์ประสิทธิภาพสูง ความน่าเชื่อถือสูง ซึ่งสมควรได้รับการสำรวจและประเมินผล ติดต่อเราทันทีเพื่อรับตัวอย่างและความช่วยเหลือด้านเทคนิค และอนุญาตให้ FH50 ปกป้องโครงการที่กำลังจะมาถึงของคุณ!

ข้อจำกัดความรับผิดชอบ: พารามิเตอร์ในบทความนี้รวบรวมตามเอกสารข้อมูลสาธารณะ สำหรับการเลือกและการออกแบบเฉพาะ โปรดดูเอกสารข้อมูลล่าสุดอย่างเป็นทางการ ข้อมูลจำเพาะของผลิตภัณฑ์อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ
